Построение дерева свойств • При построении

Построение дерева свойств

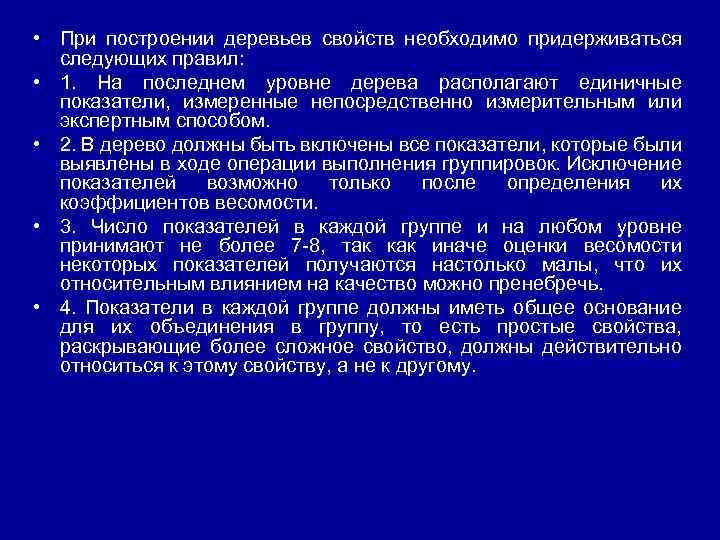

• При построении деревьев свойств необходимо придерживаться следующих правил: • 1. На последнем уровне дерева располагают единичные показатели, измеренные непосредственно измерительным или экспертным способом. • 2. В дерево должны быть включены все показатели, которые были выявлены в ходе операции выполнения группировок. Исключение показателей возможно только после определения их коэффициентов весомости. • 3. Число показателей в каждой группе и на любом уровне принимают не более 7 -8, так как иначе оценки весомости некоторых показателей получаются настолько малы, что их относительным влиянием на качество можно пренебречь. • 4. Показатели в каждой группе должны иметь общее основание для их объединения в группу, то есть простые свойства, раскрывающие более сложное свойство, должны действительно относиться к этому свойству, а не к другому.

Показатели качества Свойства m-го уровня …. …. …. . Свойства 2 -го уровня Свойства 1 -го уровня Свойства 0 -го уровня Уровни рассмотрения свойств Иерархическое дерево свойств качества

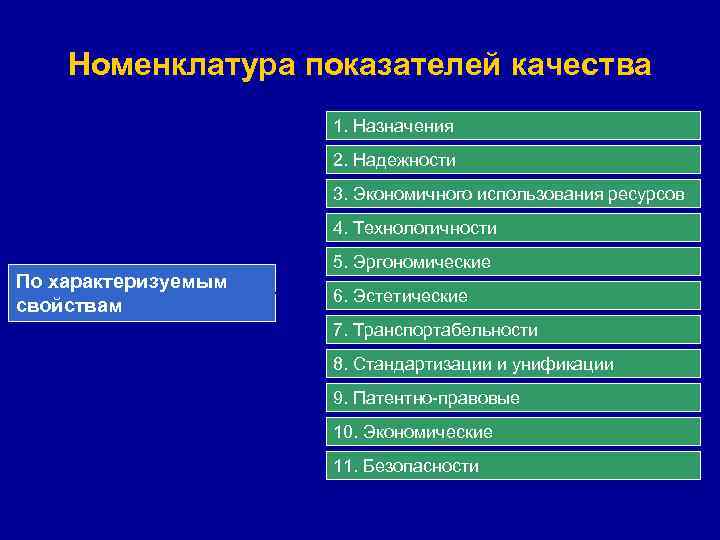

Номенклатура показателей качества 1. Назначения 2. Надежности 3. Экономичного использования ресурсов 4. Технологичности По характеризуемым свойствам 5. Эргономические 6. Эстетические 7. Транспортабельности 8. Стандартизации и унификации 9. Патентно-правовые 10. Экономические 11. Безопасности

Номенклатура показателей качества По характеризуемым свойствам 1. Назначения Классификационные Функциональные и технической эффективности Конструктивные Состава и структуры

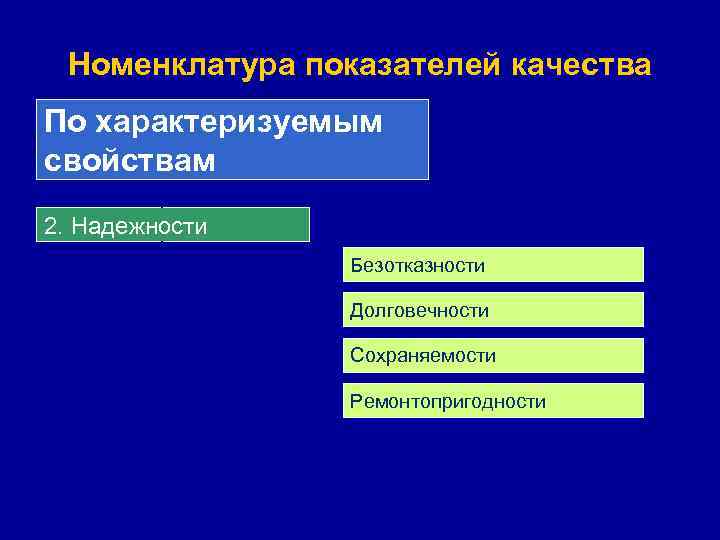

Номенклатура показателей качества По характеризуемым свойствам 2. Надежности Безотказности Долговечности Сохраняемости Ремонтопригодности

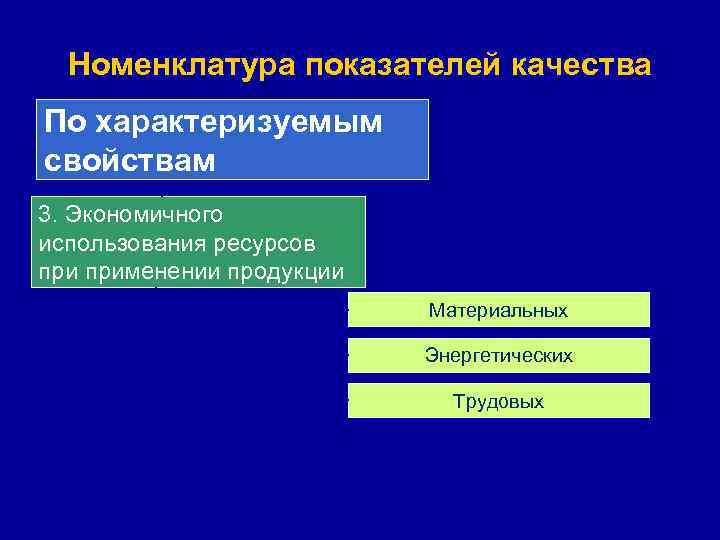

Номенклатура показателей качества По характеризуемым свойствам 3. Экономичного использования ресурсов применении продукции Материальных Энергетических Трудовых

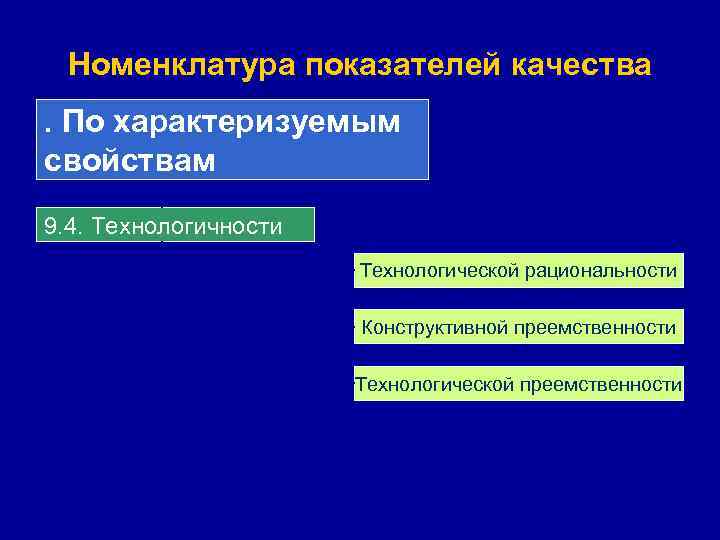

Номенклатура показателей качества. По характеризуемым свойствам 9. 4. Технологичности Технологической рациональности Конструктивной преемственности Технологической преемственности

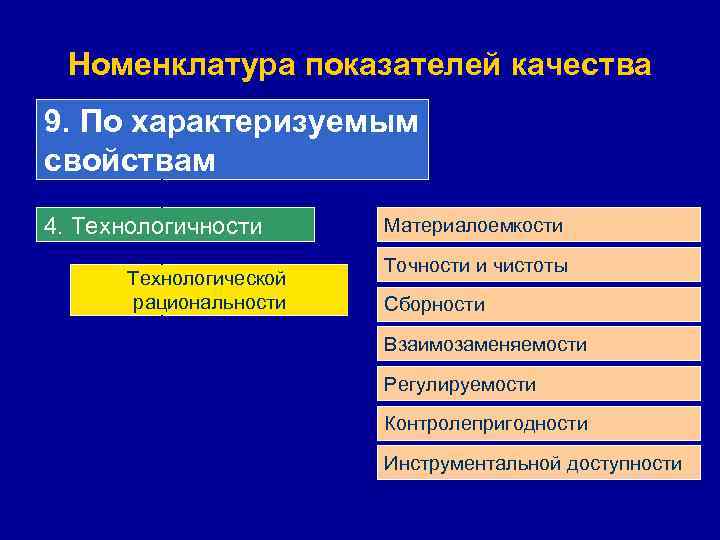

Номенклатура показателей качества 9. По характеризуемым свойствам 4. Технологичности Технологической рациональности Материалоемкости Точности и чистоты Сборности Взаимозаменяемости Регулируемости Контролепригодности Инструментальной доступности

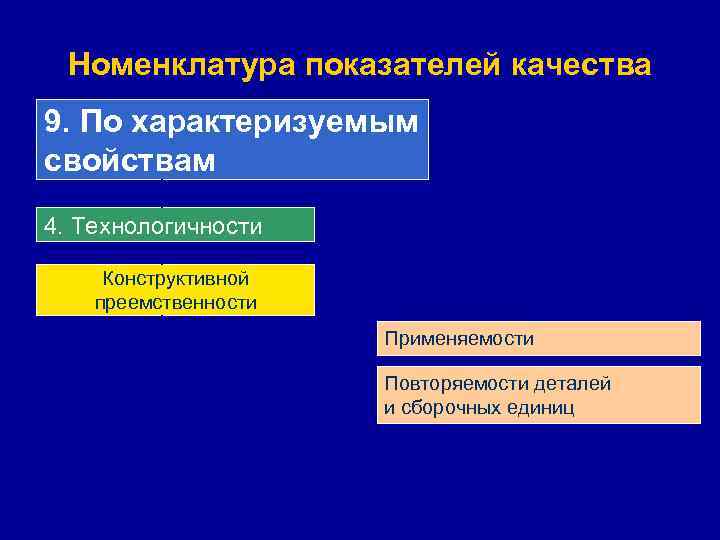

Номенклатура показателей качества 9. По характеризуемым свойствам 4. Технологичности Конструктивной преемственности Применяемости Повторяемости деталей и сборочных единиц

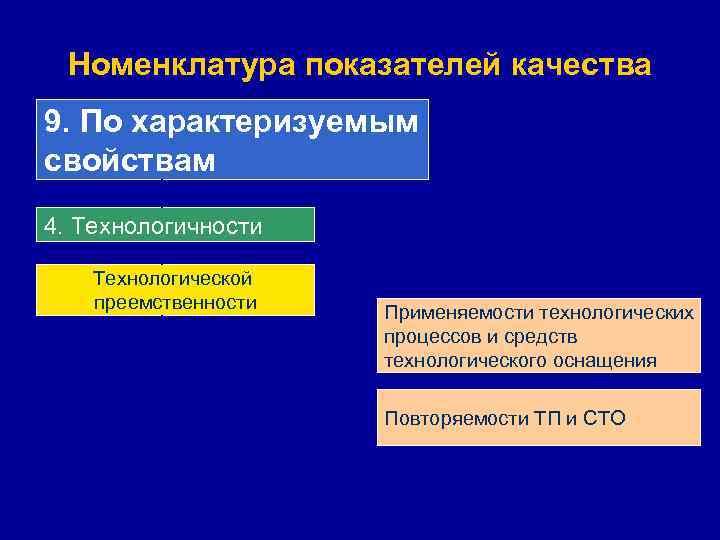

Номенклатура показателей качества 9. По характеризуемым свойствам 4. Технологичности Технологической преемственности Применяемости технологических процессов и средств технологического оснащения Повторяемости ТП и СТО

Номенклатура показателей качества 9. По характеризуемым свойствам 5. Эргономические Гигиенические Антропологические Физиологические Психофизиологические

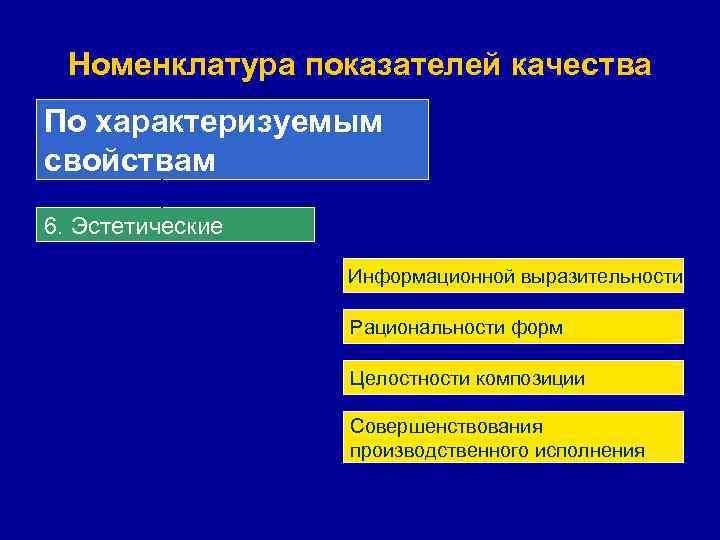

Номенклатура показателей качества По характеризуемым свойствам 6. Эстетические Информационной выразительности Рациональности форм Целостности композиции Совершенствования производственного исполнения

Номенклатура показателей качества По характеризуемым свойствам 8. Стандартизации и унификации Применяемости Повторяемости

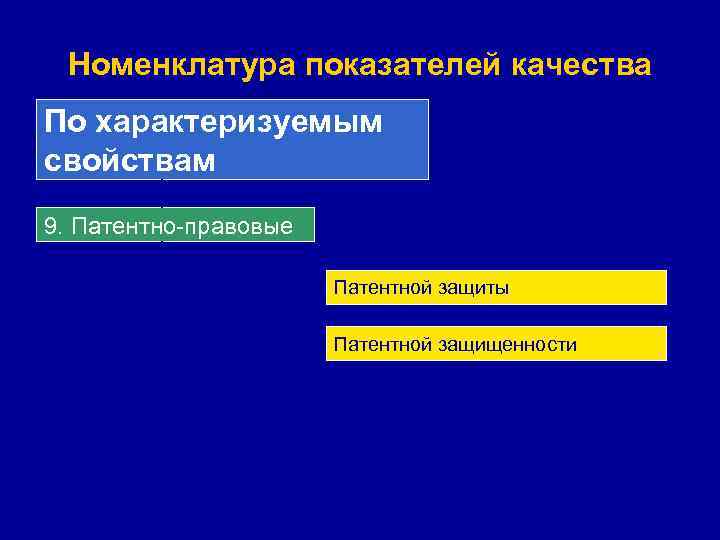

Номенклатура показателей качества По характеризуемым свойствам 9. Патентно-правовые Патентной защиты Патентной защищенности

Выявление оцениваемых показателей Дерево в строгой графой форме – дерево свойств, изображенное так, как это принято в теории графов (с вершинами и ребрами). Дерево свойств – графическое изображение разветвляющейся структуры, состоящей из сложных свойств и связанных с ним групп свойств.

Выявление оцениваемых показателей Дерево в нестрогой графовой форме – дерево свойств, изображенное так, как принято изображать, например, таблицу спортивных соревнований.

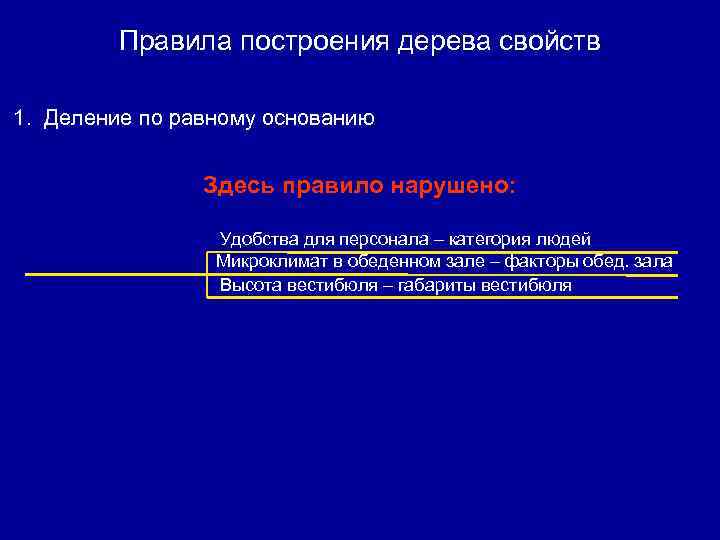

Правила построения дерева свойств 1. Деление по равному основанию Здесь правило нарушено: Функциональность Здание столовой Удобства для персонала – категория людей Микроклимат в обеденном зале – факторы обед. зала Высота вестибюля – габариты вестибюля

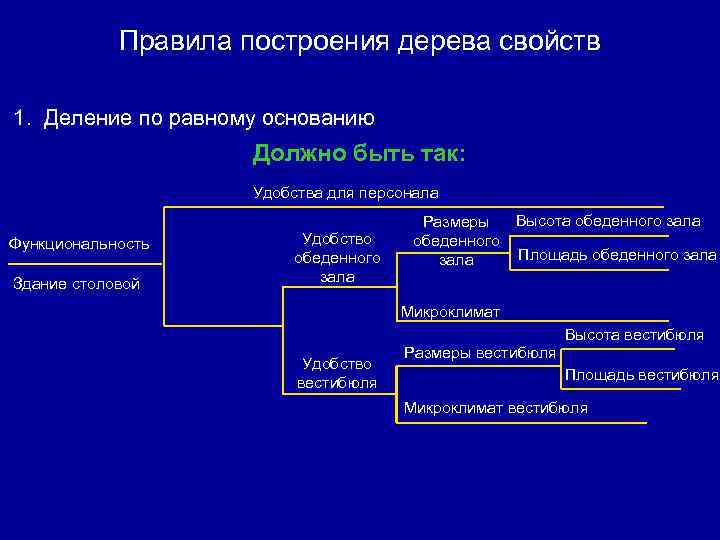

Правила построения дерева свойств 1. Деление по равному основанию Должно быть так: Удобства для персонала Функциональность Здание столовой Удобство для обслуживания посетителей Удобство обеденного зала Размеры обеденного зала Высота обеденного зала Площадь обеденного зала Микроклимат Высота вестибюля Удобство вестибюля Размеры вестибюля Площадь вестибюля Микроклимат вестибюля

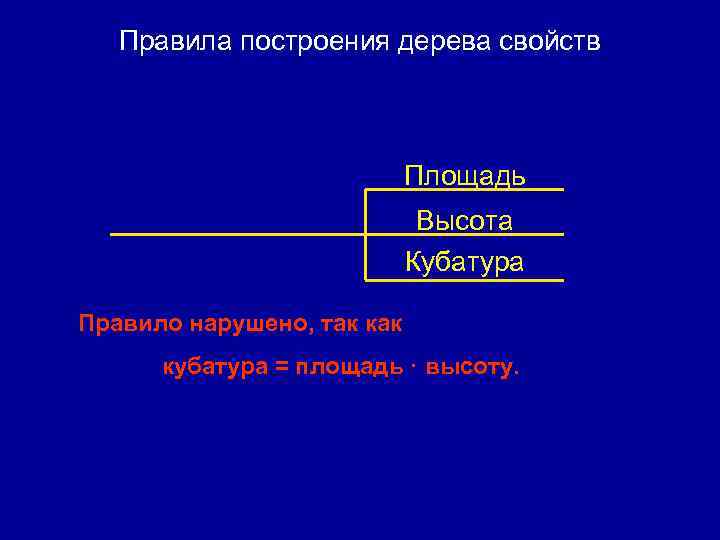

Правила построения дерева свойств 2. Исключительность Площадь Габариты спортзала Высота Кубатура Правило нарушено, так кубатура = площадь · высоту.

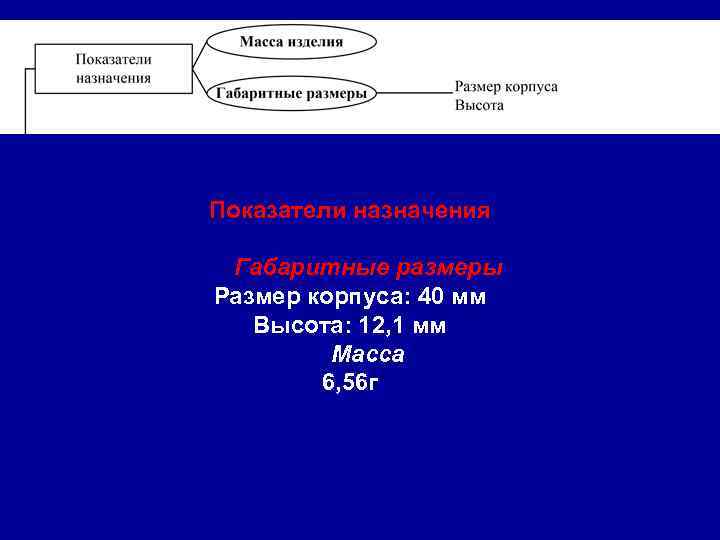

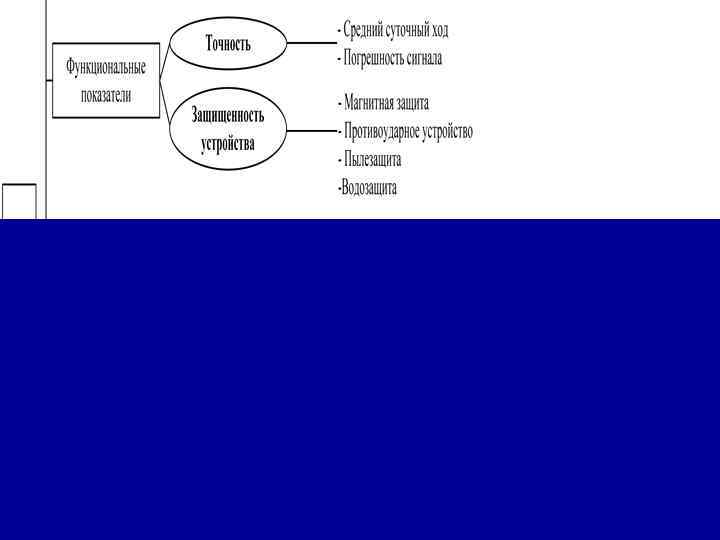

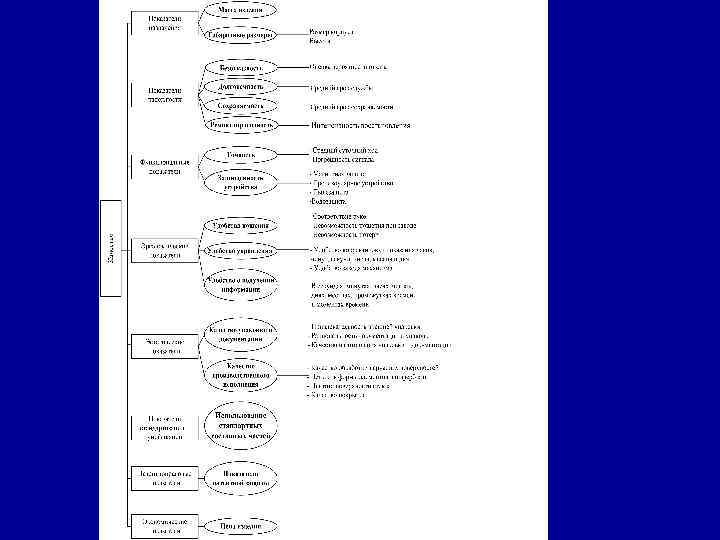

Показатели назначения Габаритные размеры Размер корпуса: 40 мм Высота: 12, 1 мм Масса 6, 56 г

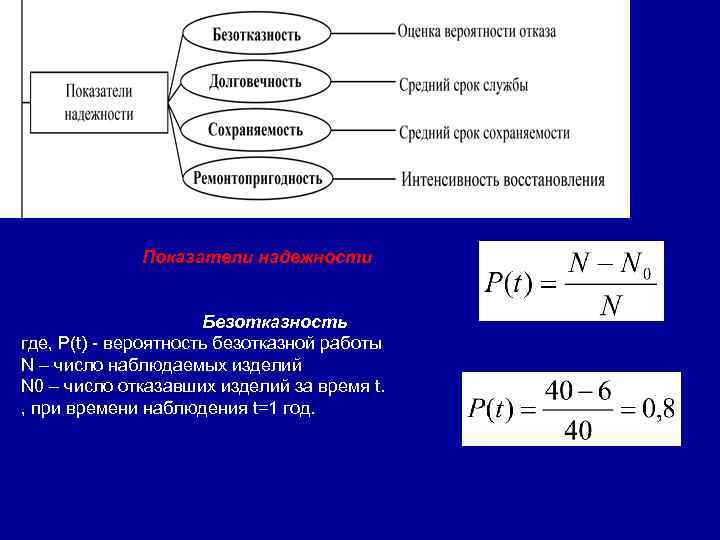

Показатели надежности Безотказность где, P(t) - вероятность безотказной работы N – число наблюдаемых изделий N 0 – число отказавших изделий за время t. , при времени наблюдения t=1 год.

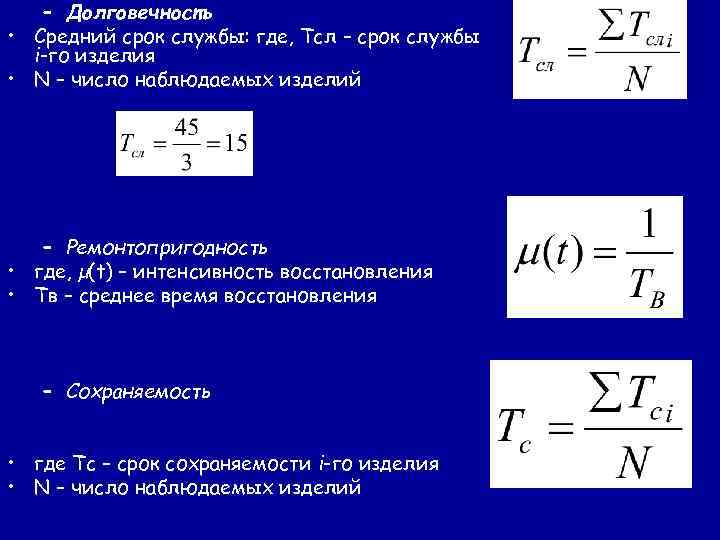

– Долговечность • Средний срок службы: где, Тсл – срок службы i-го изделия • N – число наблюдаемых изделий – Ремонтопригодность • где, µ(t) – интенсивность восстановления • Тв – среднее время восстановления – Сохраняемость • где Тс – срок сохраняемости i-го изделия • N – число наблюдаемых изделий

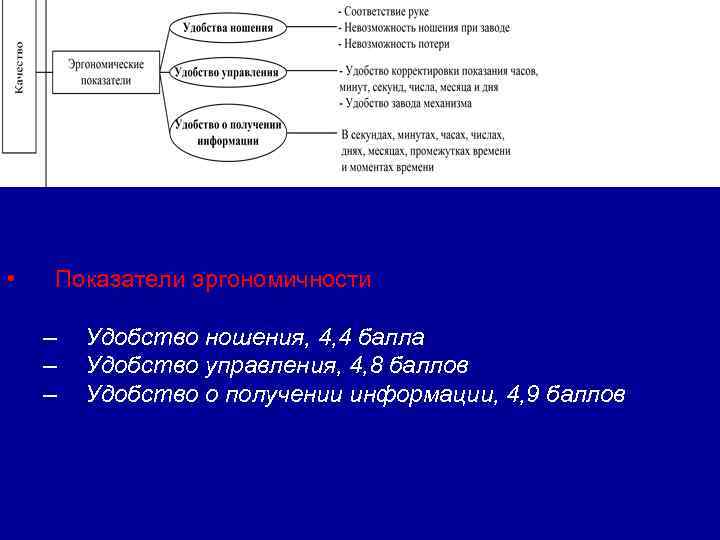

• Показатели эргономичности – – – Удобство ношения, 4, 4 балла Удобство управления, 4, 8 баллов Удобство о получении информации, 4, 9 баллов

Эстетические показатели Качество упаковки и документации, 4, 5 балла Качество производственного использования, 4, 3 балла
