ПОСТРОЕНИЕ ЧЕРТЕЖА ЖЕНСКИХ БРЮК
Цель урока: Научиться конструировать женские брюки с учетом индивидуальных особенностей фигуры человека и модельными особенностями изделия.
Классификация поясных изделий ЮБКИ: üпрямые; üклиньевые; üконические; üв круговую складку; üдругие варианты путем моделирования.
Классификация поясных изделий БРЮКИ: üпо объему в верхней части и по всей длине; üпо ширине внизу; üпо расположению застежки; üпо оформлению низа; üпо длине.
Классификация поясных изделий ЮБКИ-БРЮКИ по форме могут быть ближе: ü к брюкам - прилегающие в области сидения с различным решением низа; üк юбке – полуприлегающие в области сидения и очень «сдержанные» по всей длине.

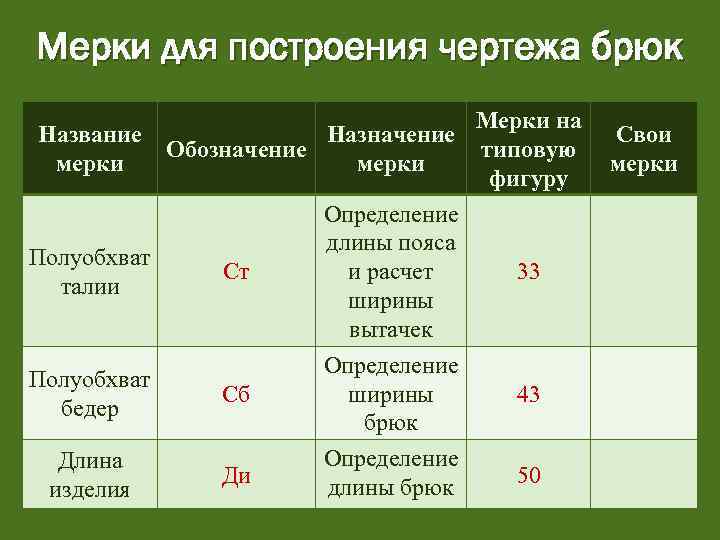

Мерки для построения чертежа брюк Название мерки Полуобхват талии Назначение Обозначение мерки Ст Полуобхват бедер Сб Длина изделия Ди Определение длины пояса и расчет ширины вытачек Определение ширины брюк Определение длины брюк Мерки на типовую фигуру 33 43 50 Свои мерки

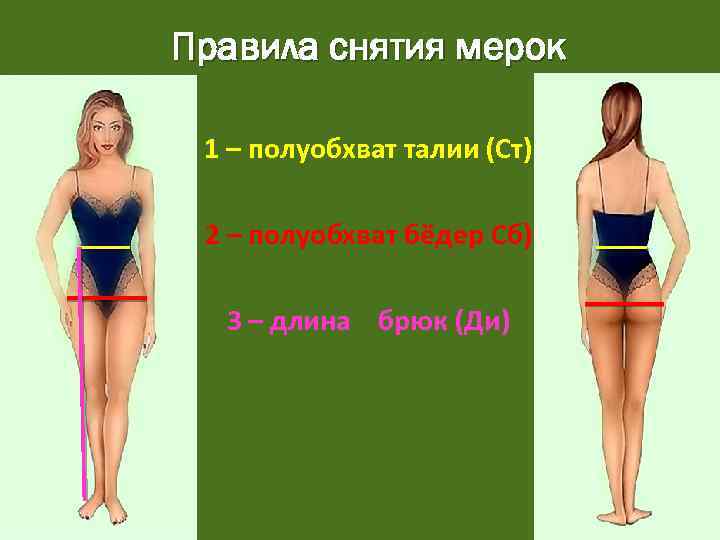

Правила снятия мерок 1 – полуобхват талии (Ст) 2 – полуобхват бёдер Сб) 3 – длина брюк (Ди)
Прибавки на свободное облегание для женских поясных изделий Изделие Очень плотное Пт Пб Плотное Среднее Пт Пт ЮБКА 0 0 -0, 5 -0, 7 БРЮКИ 0 0 -0, 5 -0, 7 Пб 0, 7 -1 Свободное Пб Пт Пб 1 1, 5 -2 Свыше 1 Свыше 2 1 -1, 5 -2 Свыше 1, 5 Свыше 2, 5

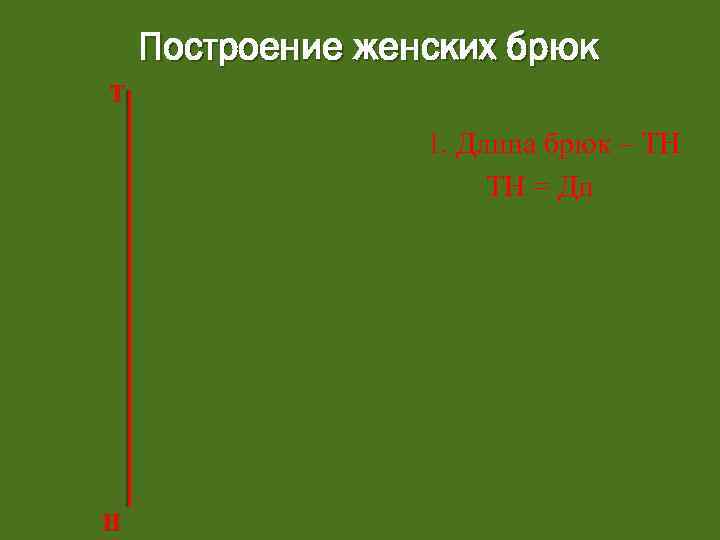

Построение женских брюк Т 1. Длина брюк – ТН ТН = Ди Н

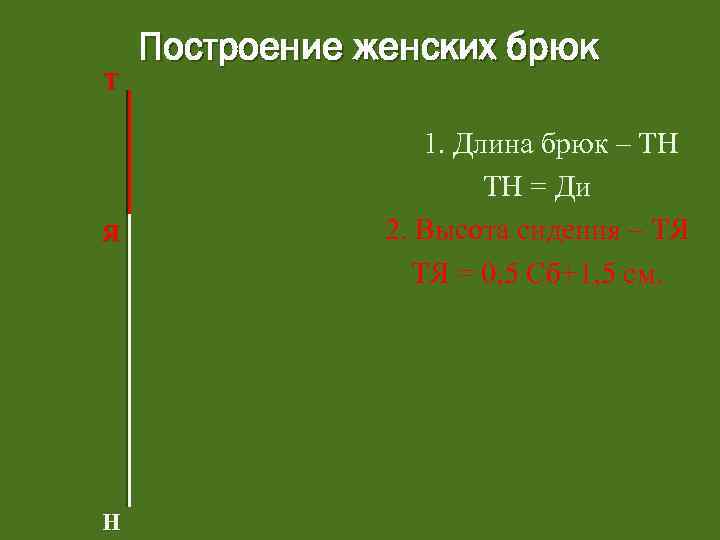

Т Я Н Построение женских брюк 1. Длина брюк – ТН ТН = Ди 2. Высота сидения – ТЯ ТЯ = 0, 5 Сб+1, 5 см.

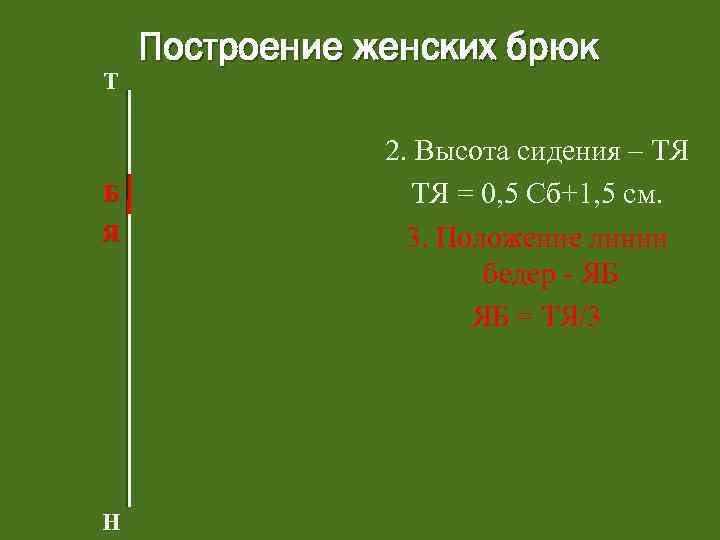

Т Б Я Н Построение женских брюк 2. Высота сидения – ТЯ ТЯ = 0, 5 Сб+1, 5 см. 3. Положение линии бедер - ЯБ ЯБ = ТЯ/3

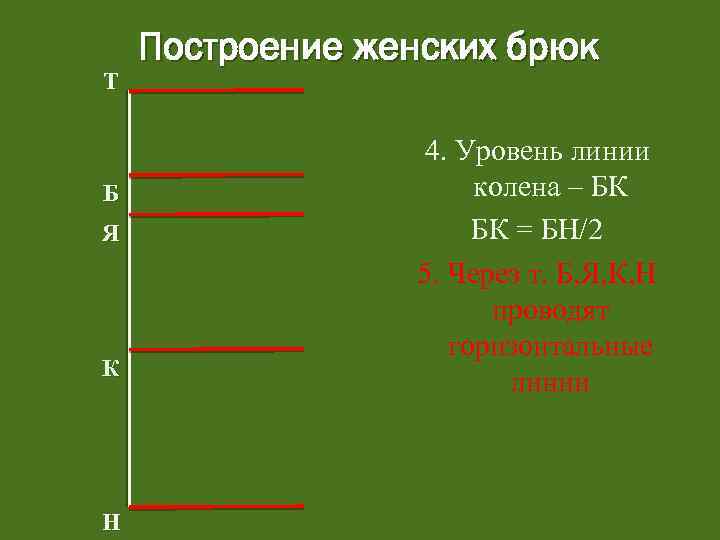

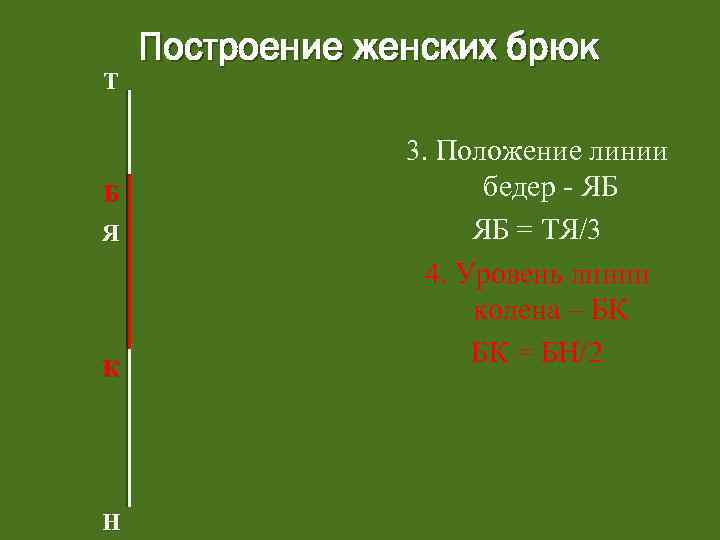

Т Б Я К Н Построение женских брюк 3. Положение линии бедер - ЯБ ЯБ = ТЯ/3 4. Уровень линии колена – БК БК = БН/2
Т Б Я К Н Построение женских брюк 4. Уровень линии колена – БК БК = БН/2 5. Через т. Б, Я, К, Н проводят горизонтальные линии

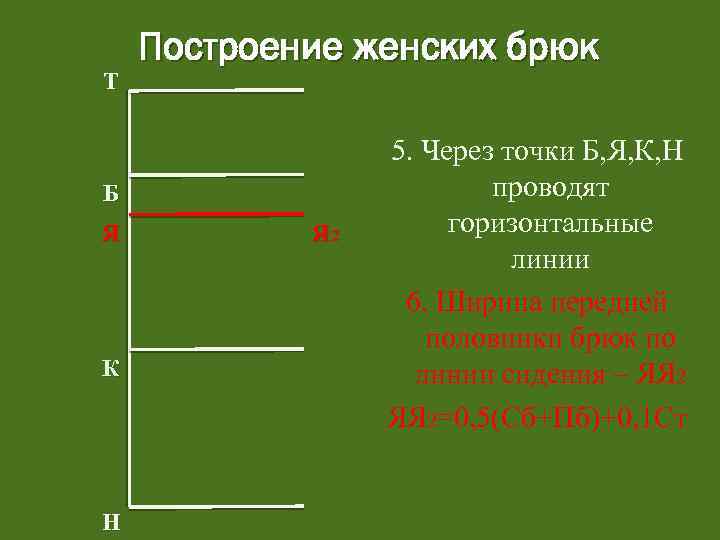

Т Построение женских брюк Б Я К Н Я 2 5. Через точки Б, Я, К, Н проводят горизонтальные линии 6. Ширина передней половинки брюк по линии сидения – ЯЯ 2=0, 5(Сб+Пб)+0, 1 Ст

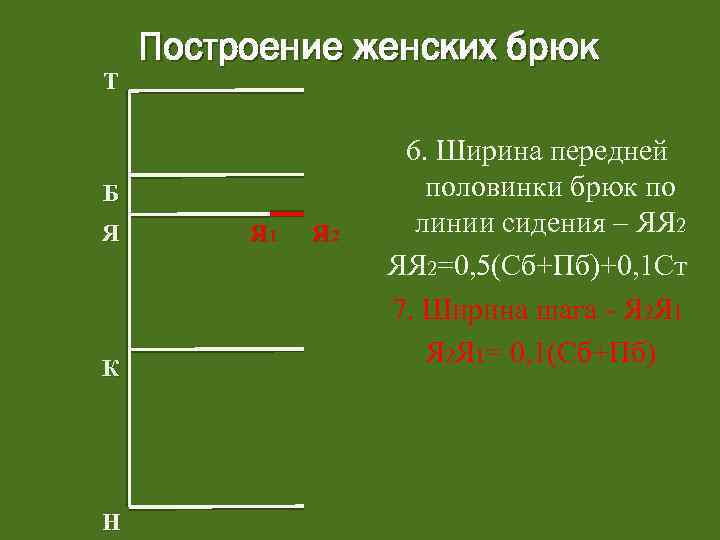

Т Построение женских брюк Б Я К Н Я 1 Я 2 6. Ширина передней половинки брюк по линии сидения – ЯЯ 2=0, 5(Сб+Пб)+0, 1 Ст 7. Ширина шага - Я 2 Я 1= 0, 1(Сб+Пб)

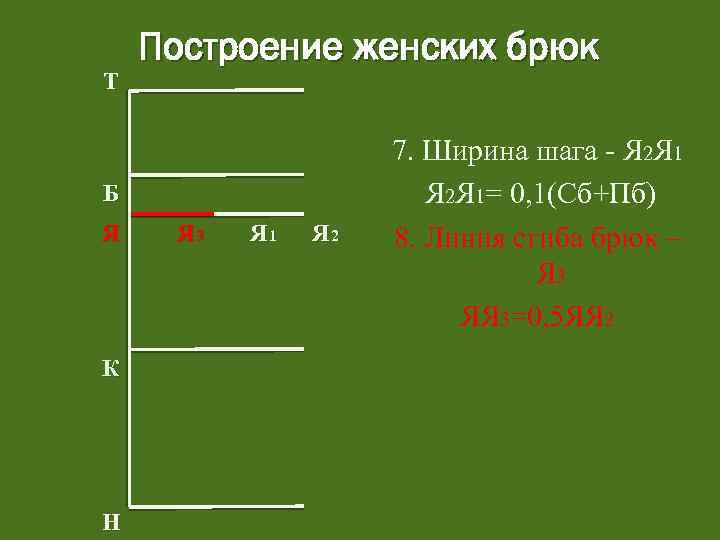

Т Построение женских брюк Б Я К Н Я 3 Я 1 Я 2 7. Ширина шага - Я 2 Я 1= 0, 1(Сб+Пб) 8. Линия сгиба брюк – Я 3 ЯЯ 3=0, 5 ЯЯ 2

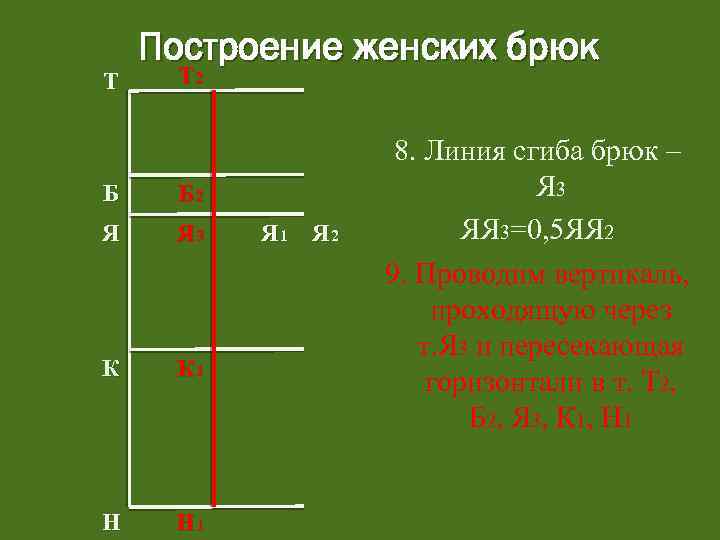

Т Построение женских брюк Т 2 Б Б 2 Я Я 3 К К 1 Н Н 1 Я 2 8. Линия сгиба брюк – Я 3 ЯЯ 3=0, 5 ЯЯ 2 9. Проводим вертикаль, проходящую через т. Я 3 и пересекающая горизонтали в т. Т 2, Б 2, Я 3, К 1, Н 1

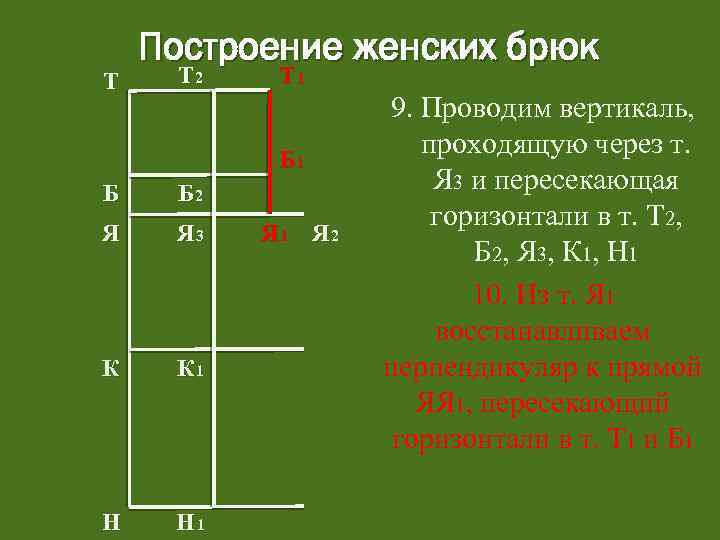

Т Построение женских брюк Т 2 Т 1 Б Б 2 Я Я 3 К К 1 Н Н 1 Я 2 9. Проводим вертикаль, проходящую через т. Я 3 и пересекающая горизонтали в т. Т 2, Б 2, Я 3, К 1, Н 1 10. Из т. Я 1 восстанавливаем перпендикуляр к прямой ЯЯ 1, пересекающий горизонтали в т. Т 1 и Б 1

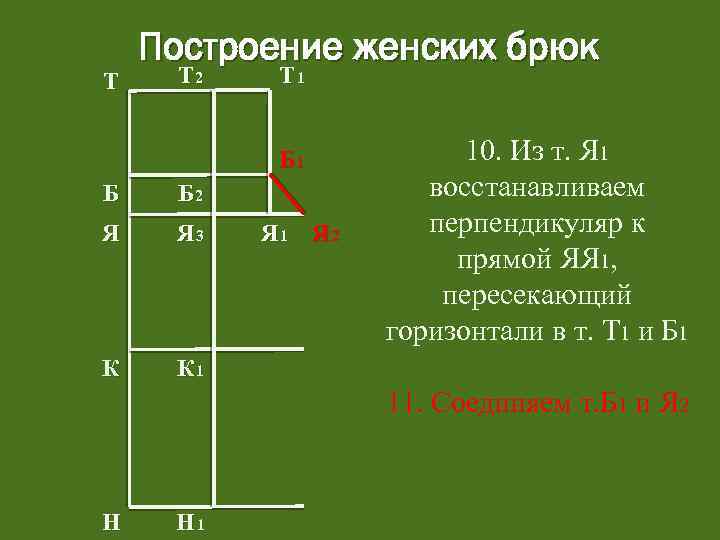

Т Построение женских брюк Т 2 Т 1 Б Б 2 Я Я 3 К 10. Из т. Я 1 восстанавливаем перпендикуляр к прямой ЯЯ 1, пересекающий горизонтали в т. Т 1 и Б 1 К 1 Я 2 11. Соединяем т. Б 1 и Я 2 Н Н 1

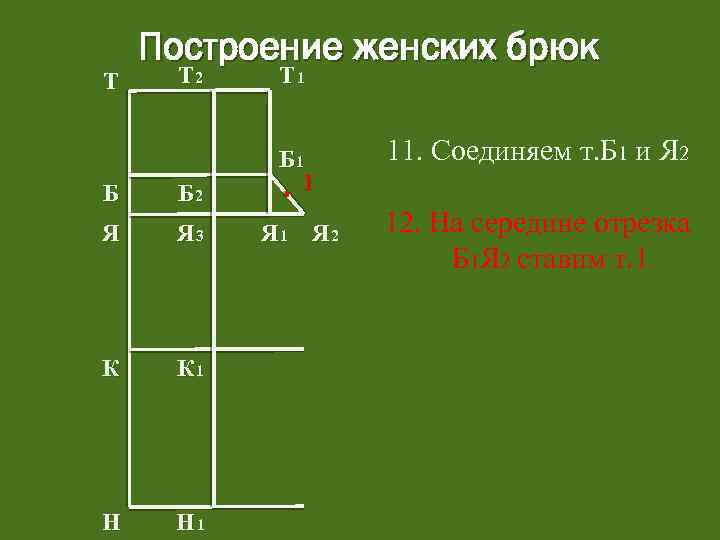

Построение женских брюк Т 2 Т 1 Б Б 2 Б 1 1 Я Я 3 Я 1 Я 2 К К 1 Н Н 1 Т 11. Соединяем т. Б 1 и Я 2 12. На середине отрезка Б 1 Я 2 ставим т. 1

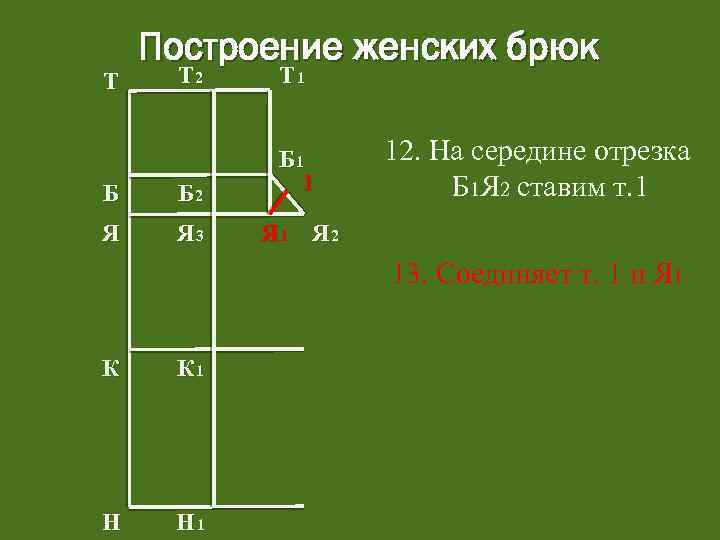

Построение женских брюк Т 2 Т 1 Б Б 2 Б 1 1 Я Я 3 Я 1 Я 2 Т 12. На середине отрезка Б 1 Я 2 ставим т. 1 13. Соединяет т. 1 и Я 1 К К 1 Н Н 1
Построение женских брюк Т 2 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 1 Н Н 1 Т 13. Соединяет т. 1 и Я 1 14. На середине отрезка 1 Я 1 ставим т. 2

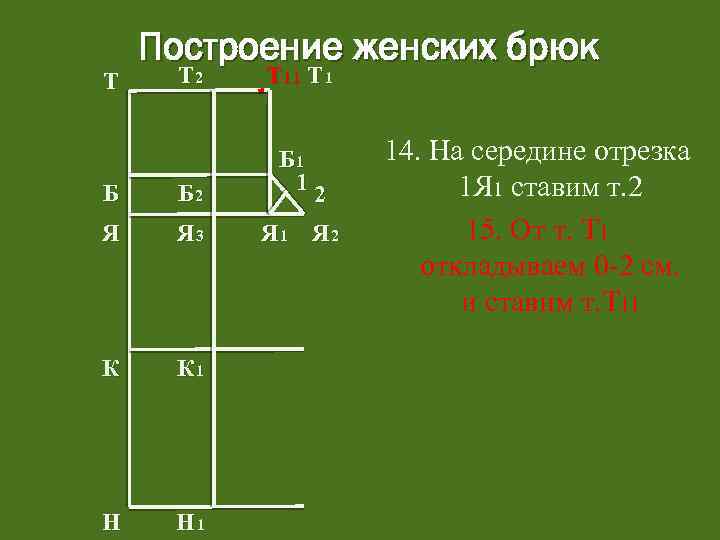

Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 1 Н Н 1 Т 14. На середине отрезка 1 Я 1 ставим т. 2 15. От т. Т 1 откладываем 0 -2 см. и ставим т. Т 11
Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 1 Н Н 1 Т 15. От т. Т 1 откладываем 0 -2 см. и ставим т. Т 11 16. Проводим линию застежки через т. Т 11, Б 1, 2 и Я 2

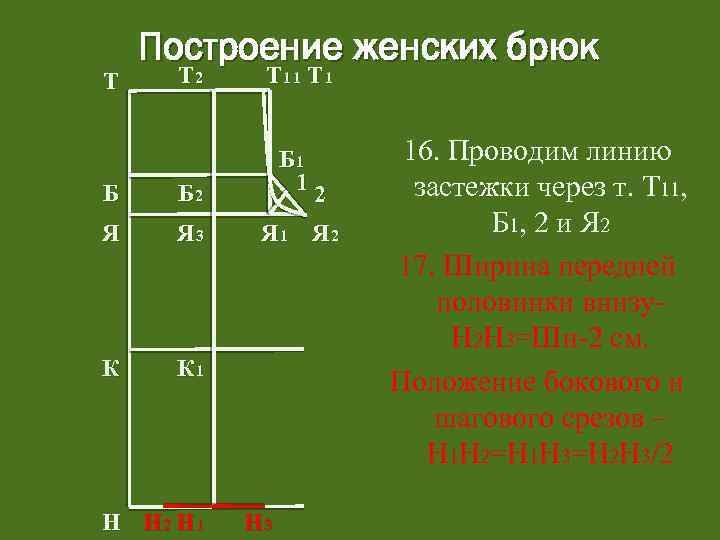

Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 1 Т Н Н 2 Н 1 Н 3 16. Проводим линию застежки через т. Т 11, Б 1, 2 и Я 2 17. Ширина передней половинки внизу. Н 2 Н 3=Шн-2 см. Положение бокового и шагового срезов – Н 1 Н 2=Н 1 Н 3=Н 2 Н 3/2

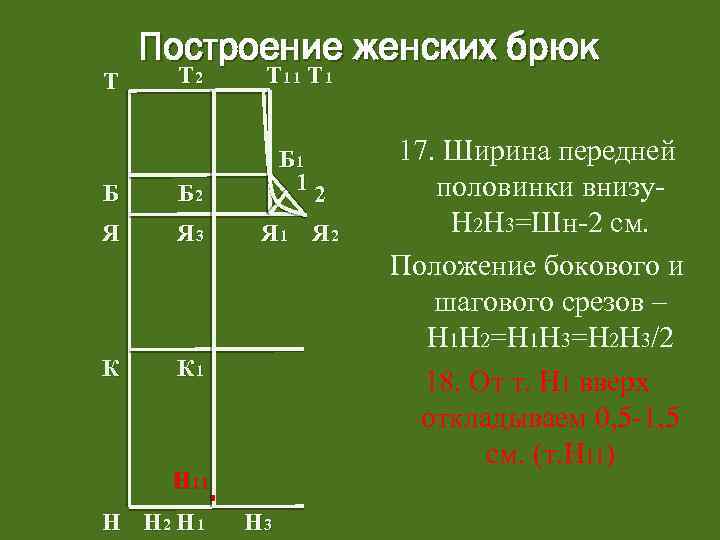

Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 1 Т Н 11 Н Н 2 Н 1 Н 3 17. Ширина передней половинки внизу. Н 2 Н 3=Шн-2 см. Положение бокового и шагового срезов – Н 1 Н 2=Н 1 Н 3=Н 2 Н 3/2 18. От т. Н 1 вверх откладываем 0, 5 -1, 5 см. (т. Н 11)

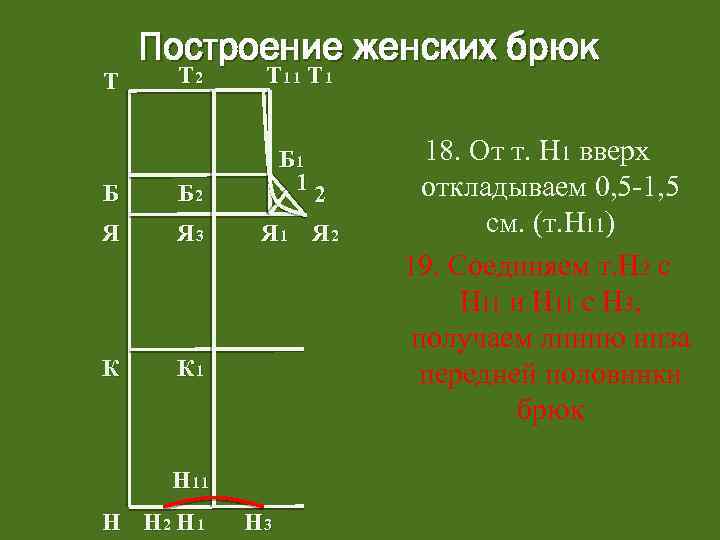

Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 1 Т Н 11 Н Н 2 Н 1 Н 3 18. От т. Н 1 вверх откладываем 0, 5 -1, 5 см. (т. Н 11) 19. Соединяем т. Н 2 с Н 11 и Н 11 с Н 3, получаем линию низа передней половинки брюк

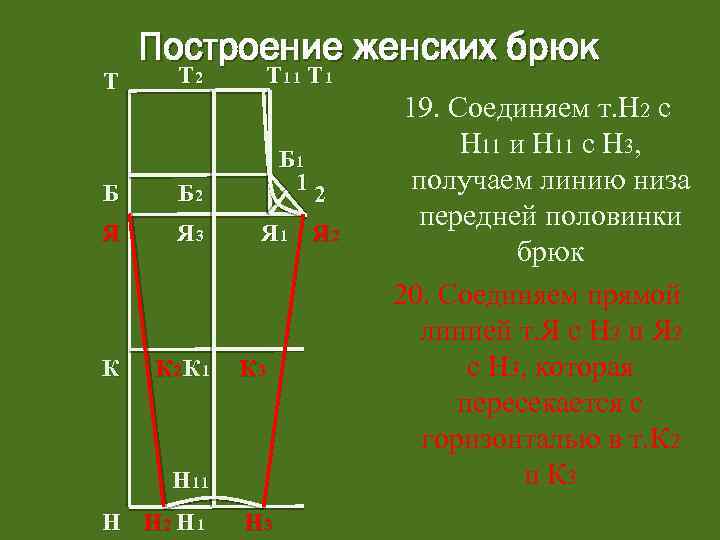

Т Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 19. Соединяем т. Н 2 с Н 11 и Н 11 с Н 3, получаем линию низа передней половинки брюк 20. Соединяем прямой линией т. Я с Н 2 и Я 2 с Н 3, которая пересекается с горизонталью в т. К 2 и К 3
Т Построение женских брюк Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 20. Соединяем прямой линией т. Я с Н 2 и Я 2 с Н 3, которая пересекается с горизонталью в т. К 2 и К 3 21. Ширина на участке колена К 21 К 31=Шк-2 см. К 1 К 21=К 1 К 31=0, 5 Шк Н 11 Н Н 2 Н 1 Н 3

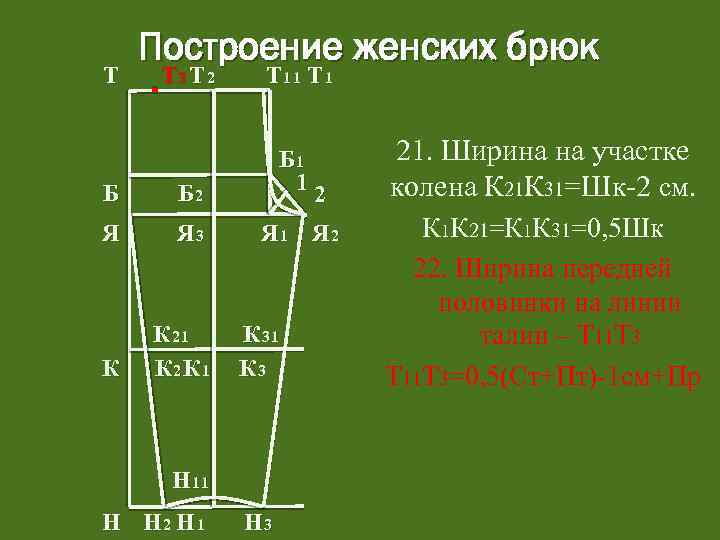

Т Построение женских брюк Т 3 Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 21. Ширина на участке колена К 21 К 31=Шк-2 см. К 1 К 21=К 1 К 31=0, 5 Шк 22. Ширина передней половинки на линии талии – Т 11 Т 3=0, 5(Ст+Пт)-1 см+Пр

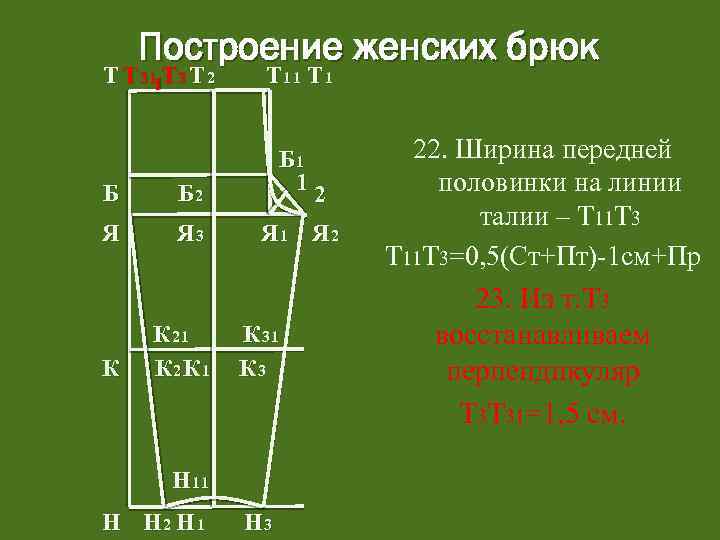

Построение женских брюк Т Т 31 Т 3 Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 22. Ширина передней половинки на линии талии – Т 11 Т 3=0, 5(Ст+Пт)-1 см+Пр 23. Из т. Т 3 восстанавливаем перпендикуляр Т 3 Т 31=1, 5 см.

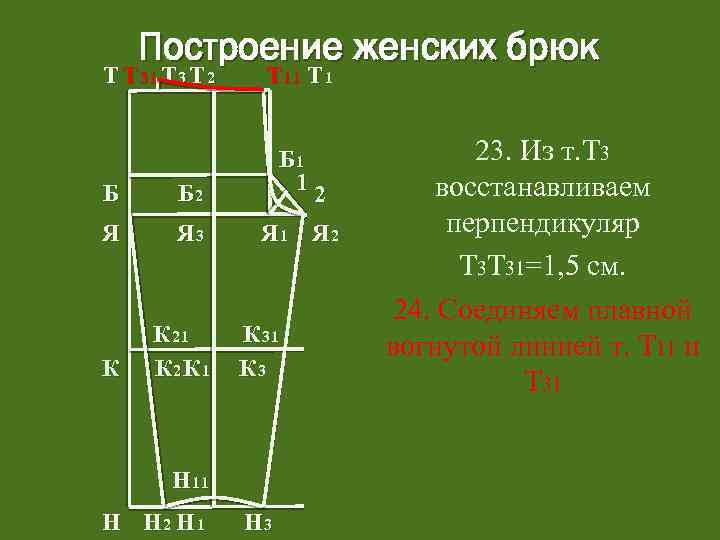

Построение женских брюк Т Т 31 Т 3 Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 23. Из т. Т 3 восстанавливаем перпендикуляр Т 3 Т 31=1, 5 см. 24. Соединяем плавной вогнутой линией т. Т 11 и Т 31

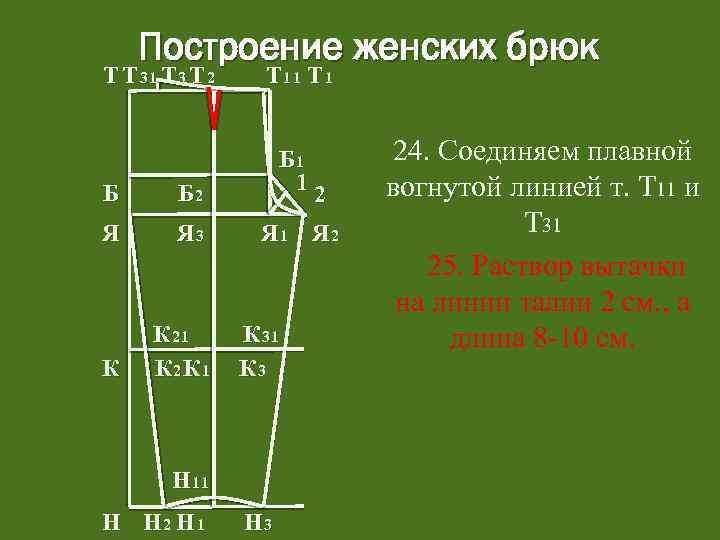

Построение женских брюк Т Т 31 Т 3 Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 24. Соединяем плавной вогнутой линией т. Т 11 и Т 31 25. Раствор вытачки на линии талии 2 см. , а длина 8 -10 см.

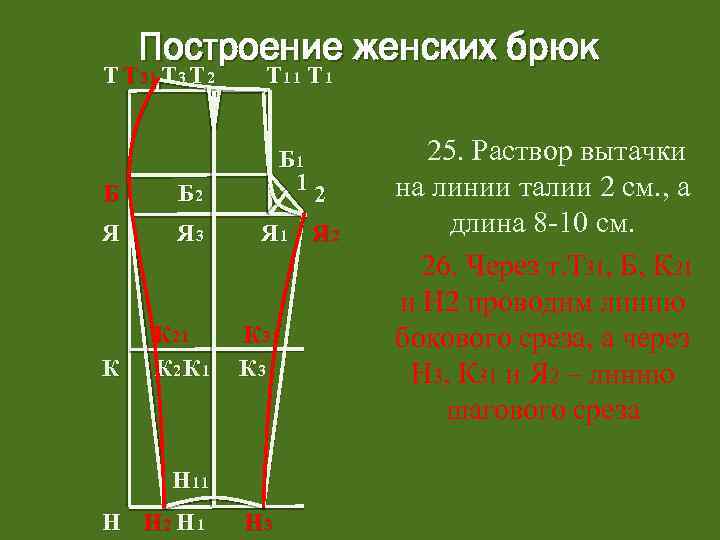

Построение женских брюк Т Т 31 Т 3 Т 2 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 25. Раствор вытачки на линии талии 2 см. , а длина 8 -10 см. 26. Через т. Т 31, Б, К 21 и Н 2 проводим линию бокового среза, а через Н 3, К 31 и Я 2 – линию шагового среза
Построение женских брюк Т Т 31 Т 3 Т 2 Т 4 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 26. Через т. Т 31, Б, К 21 и Н 2 проводим линию бокового среза, а через Н 3, К 31 и Я 2 – линию шагового среза 27. Положение среднего среза на линии талии задней половинки брюк - Т 2 Т 4=Т 2 Т 11/3…Т 2 Т 11/2

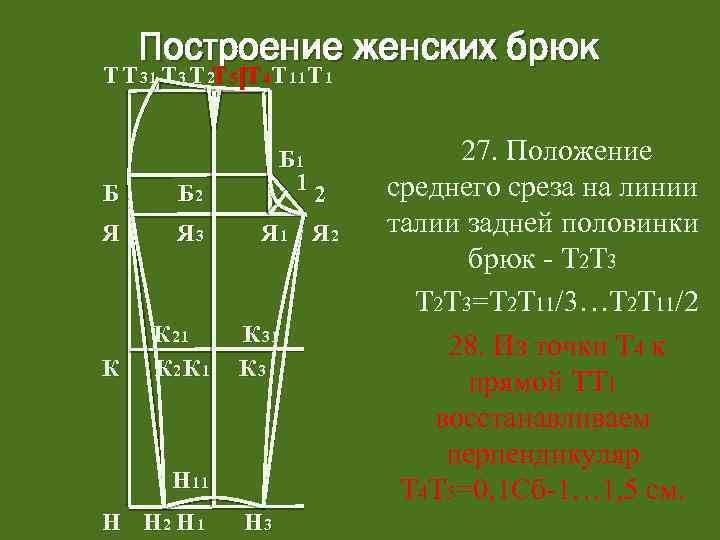

Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б Б 2 Б 1 12 Я Я 3 Я 1 Я 2 К К 21 К 2 К 1 К 3 Н 11 Н Н 2 Н 1 Н 3 27. Положение среднего среза на линии талии задней половинки брюк - Т 2 Т 3=Т 2 Т 11/3…Т 2 Т 11/2 28. Из точки Т 4 к прямой ТТ 1 восстанавливаем перпендикуляр Т 4 Т 5=0, 1 Сб-1… 1, 5 см.

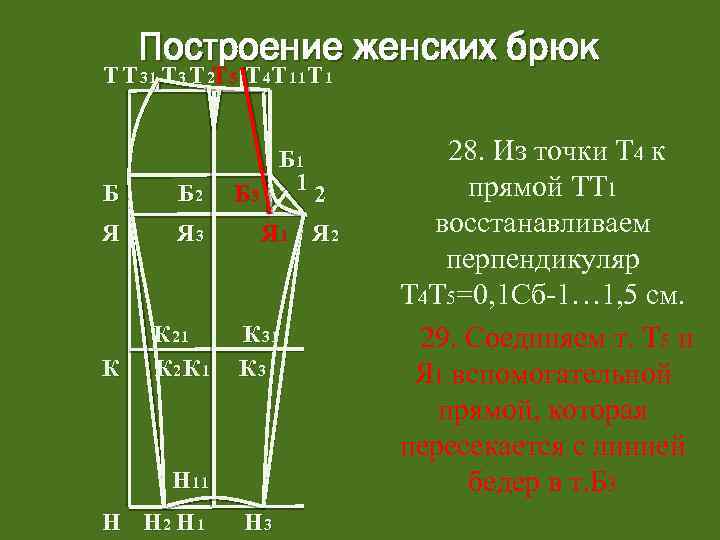

Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б Б 2 Я Я 3 К К 21 К 2 К 1 Б 1 12 Б 3 Я 1 Я 2 К 31 К 3 Н 11 Н Н 2 Н 1 Н 3 28. Из точки Т 4 к прямой ТТ 1 восстанавливаем перпендикуляр Т 4 Т 5=0, 1 Сб-1… 1, 5 см. 29. Соединяем т. Т 5 и Я 1 вспомогательной прямой, которая пересекается с линией бедер в т. Б 3

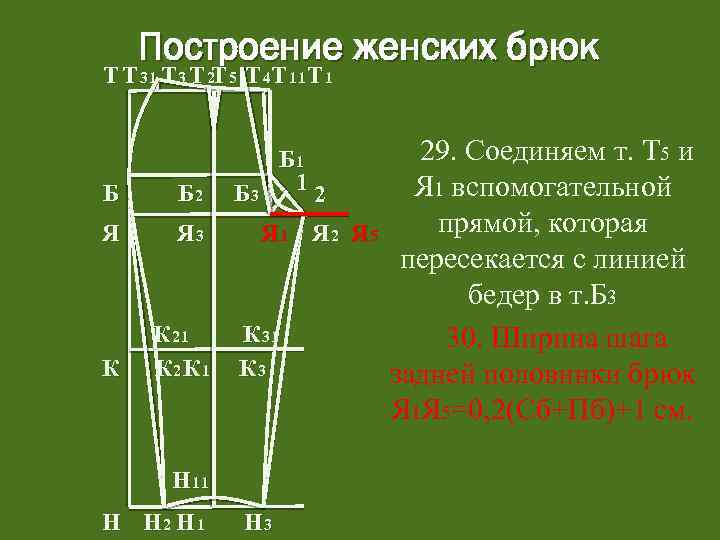

Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б Б 2 Я Я 3 К К 21 К 2 К 1 Б 1 12 Б 3 Я 1 Я 2 Я 5 К 31 К 3 Н 11 Н Н 2 Н 1 Н 3 29. Соединяем т. Т 5 и Я 1 вспомогательной прямой, которая пересекается с линией бедер в т. Б 3 30. Ширина шага задней половинки брюк Я 1 Я 5=0, 2(Сб+Пб)+1 см.

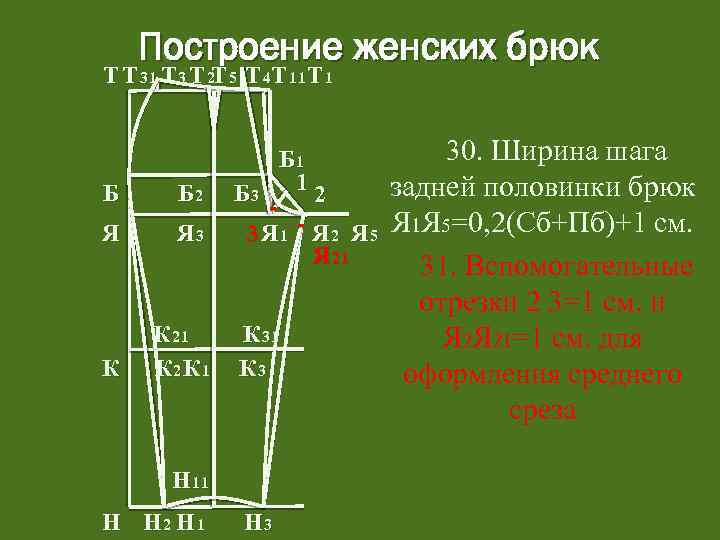

Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б Б 2 Я Я 3 К К 21 К 2 К 1 Б 3 3 Я 1 Я 2 Я 5 Я 21 К 3 Н 11 Н Н 2 Н 1 Б 1 12 Н 3 30. Ширина шага задней половинки брюк Я 1 Я 5=0, 2(Сб+Пб)+1 см. 31. Вспомогательные отрезки 2 3=1 см. и Я 2 Я 21=1 см. для оформления среднего среза

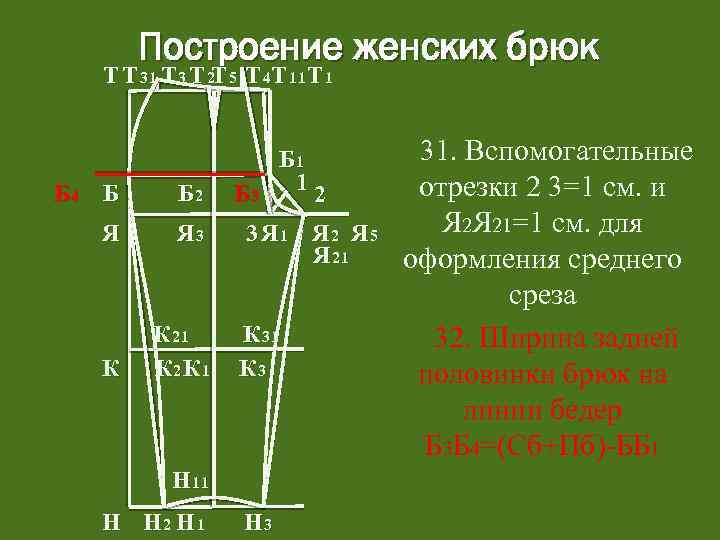

Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К К 21 К 2 К 1 Б 3 3 Я 1 Я 2 Я 5 Я 21 К 3 Н 11 Н Н 2 Н 1 Б 1 12 Н 3 31. Вспомогательные отрезки 2 3=1 см. и Я 2 Я 21=1 см. для оформления среднего среза 32. Ширина задней половинки брюк на линии бедер Б 3 Б 4=(Сб+Пб)-ББ 1

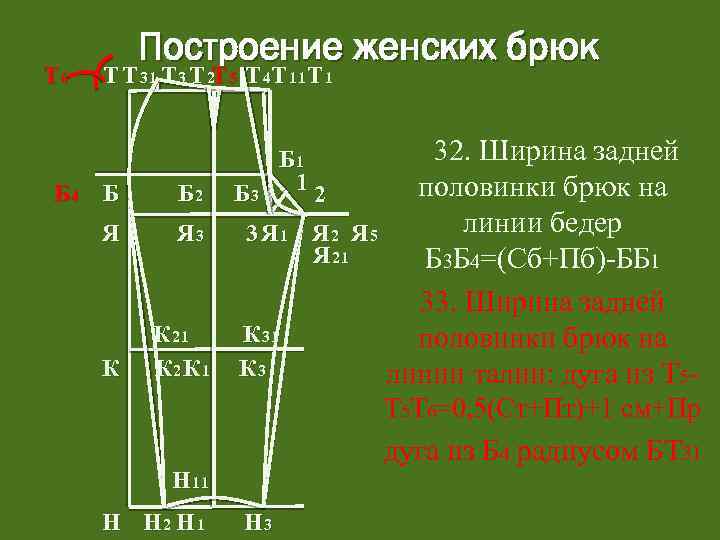

Т 6 Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К К 21 К 2 К 1 Б 3 32. Ширина задней половинки брюк на линии бедер Я 2 Я 5 Я 21 Б 3 Б 4=(Сб+Пб)-ББ 1 33. Ширина задней половинки брюк на линии талии: дуга из Т 5 - Б 1 12 3 Я 1 К 3 Т 5 Т 6=0, 5(Ст+Пт)+1 см+Пр дуга из Б 4 радиусом БТ 31 Н 11 Н Н 2 Н 1 Н 3

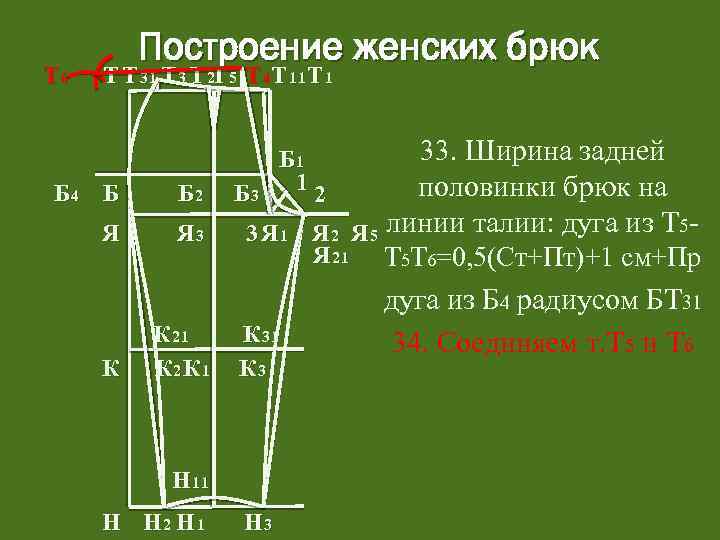

Т 6 Построение женских брюк Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К К 21 К 2 К 1 Б 3 3 Я 1 Я 21 К 3 Н 11 Н Н 2 Н 1 Б 1 12 Н 3 33. Ширина задней половинки брюк на Я 5 линии талии: дуга из Т 5 - Т 5 Т 6=0, 5(Ст+Пт)+1 см+Пр дуга из Б 4 радиусом БТ 31 34. Соединяем т. Т 5 и Т 6

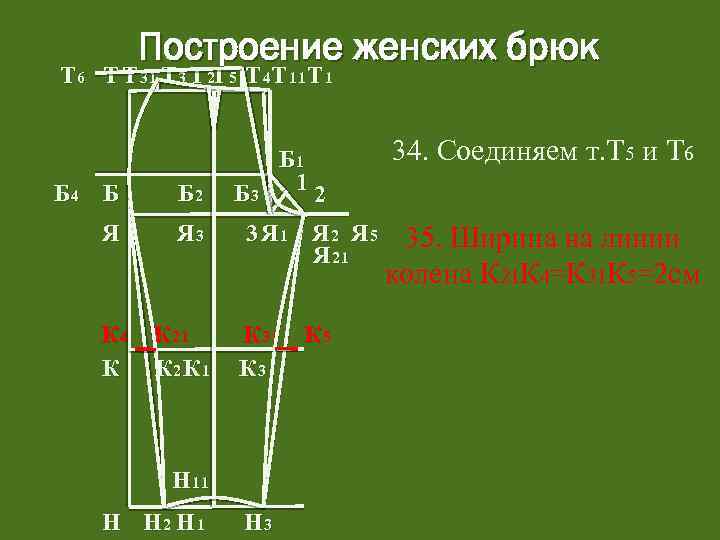

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 3 Я 1 Я 2 Я 5 Я 21 К 31 К 5 К 3 Н 11 Н Н 2 Н 1 Б 1 12 Н 3 34. Соединяем т. Т 5 и Т 6 35. Ширина на линии колена К 21 К 4=К 31 К 5=2 см
Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 3 Я 1 К 31 К 5 К 3 Н 11 НН 4 Н 2 Н 1 35. Ширина на линии колена К 21 К 4=К 31 К 5=2 см Я 2 Я 5 36. Ширина низа задней Я 21 половинки брюк Н 2 Н 4=Н 3 Н 5=2 см. Б 1 12 Н 3 Н 5

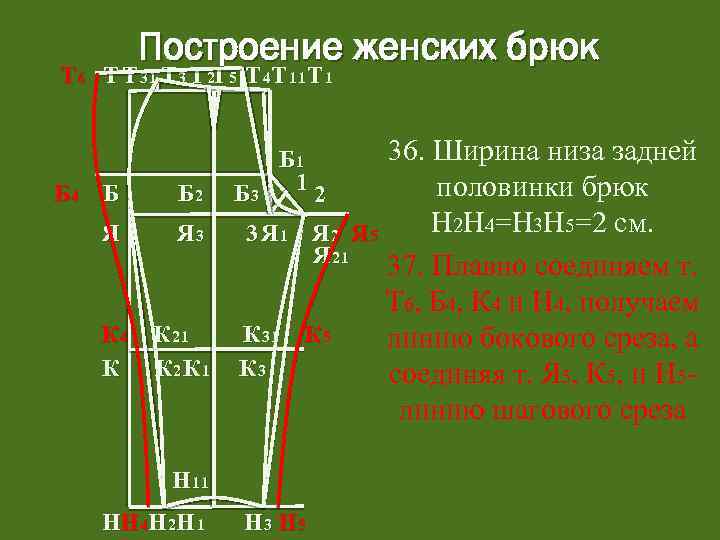

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 36. Ширина низа задней половинки брюк Н 2 Н 4=Н 3 Н 5=2 см. Я 2 Я 5 Я 21 37. Плавно соединяем т. Т 6, Б 4, К 4 и Н 4, получаем К 5 линию бокового среза, а соединяя т. Я 5, К 5, и Н 5 линию шагового среза Б 1 12 3 Я 1 К 3 Н 11 НН 4 Н 2 Н 1 Н 3 Н 5

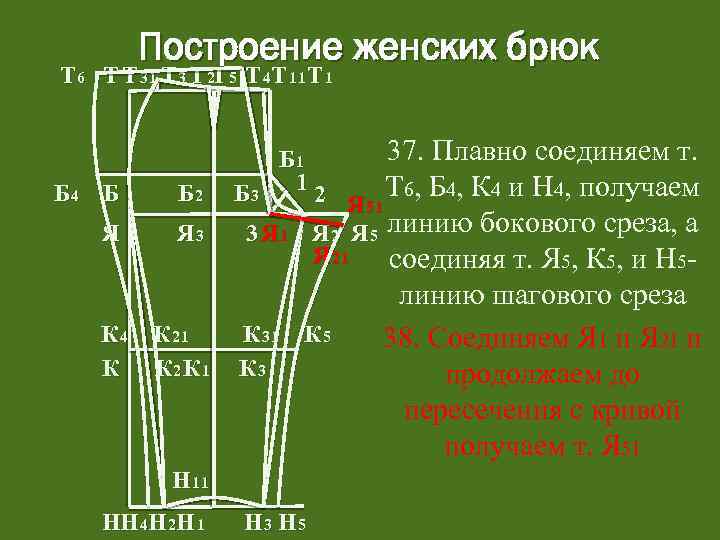

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 37. Плавно соединяем т. Т 6, Б 4, К 4 и Н 4, получаем Я 51 Я 2 Я 5 линию бокового среза, а Я 21 соединяя т. Я 5, К 5, и Н 5 линию шагового среза К 5 38. Соединяем Я 1 и Я 21 и продолжаем до пересечения с кривой получаем т. Я 51 Б 1 12 3 Я 1 К 3 Н 11 НН 4 Н 2 Н 1 Н 3 Н 5
Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 38. Соединяем Я 1 и Я 21 и продолжаем до Я 51 Я 2 Я 5 пересечения с кривой Я 21 получаем т. Я 51 39. Линия среднего К 5 среза проходит через т. Т 5, 3, Я 21, Я 51 Б 1 12 3 Я 1 К 3 Н 11 НН 4 Н 2 Н 1 Н 3 Н 5

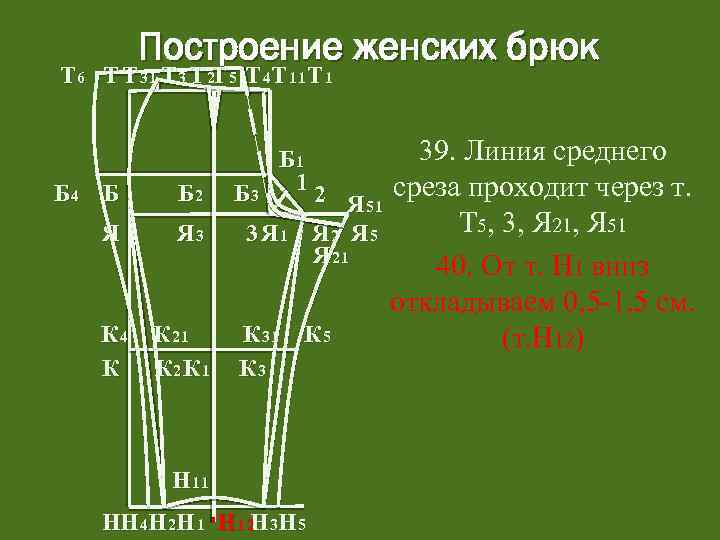

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 39. Линия среднего среза проходит через т. Я 51 Т 5, 3, Я 21, Я 51 Я 2 Я 5 Я 21 40. От т. Н 1 вниз откладываем 0, 5 -1, 5 см. К 5 (т. Н 12) Б 1 12 3 Я 1 К 3 Н 11 НН 4 Н 2 Н 1 Н 12 Н 3 Н 5

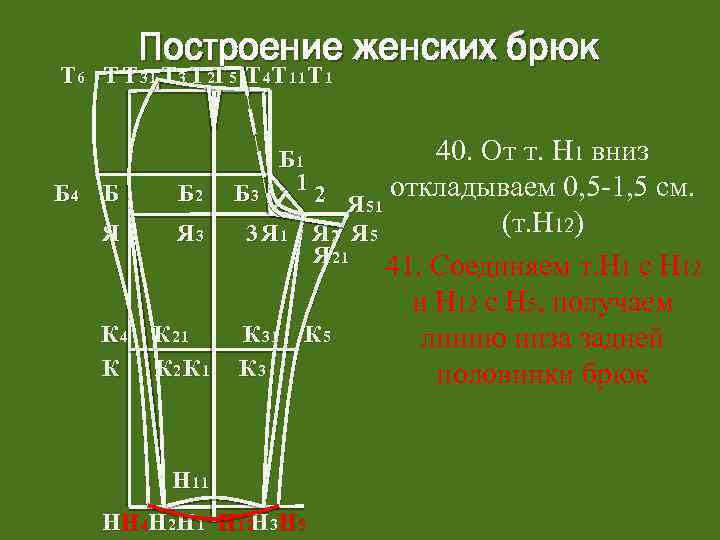

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 40. От т. Н 1 вниз откладываем 0, 5 -1, 5 см. Я 51 (т. Н 12) Я 2 Я 5 Я 21 41. Соединяем т. Н 1 с Н 12 и Н 12 с Н 5, получаем К 5 линию низа задней половинки брюк Б 1 12 3 Я 1 К 3 Н 11 НН 4 Н 2 Н 1 Н 12 Н 3 Н 5

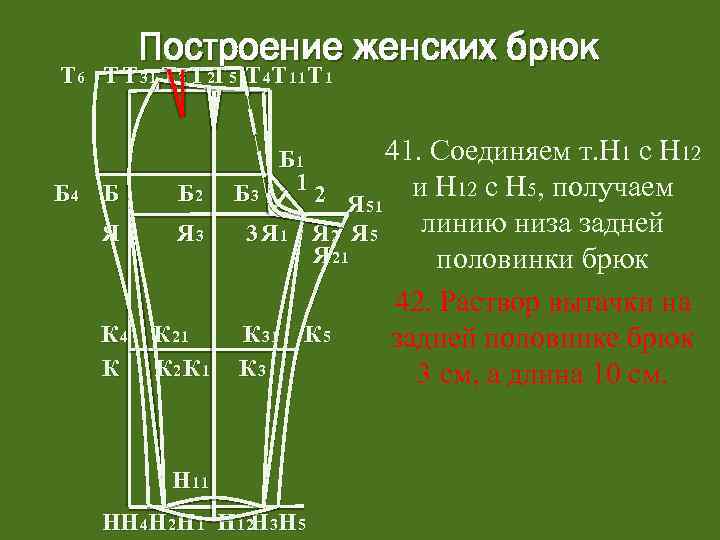

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 41. Соединяем т. Н 1 с Н 12 и Н 12 с Н 5, получаем Я 51 линию низа задней Я 2 Я 5 Я 21 половинки брюк 42. Раствор вытачки на К 5 задней половинке брюк 3 см, а длина 10 см. Б 1 12 3 Я 1 К 3 Н 11 НН 4 Н 2 Н 1 Н 12 Н 3 Н 5

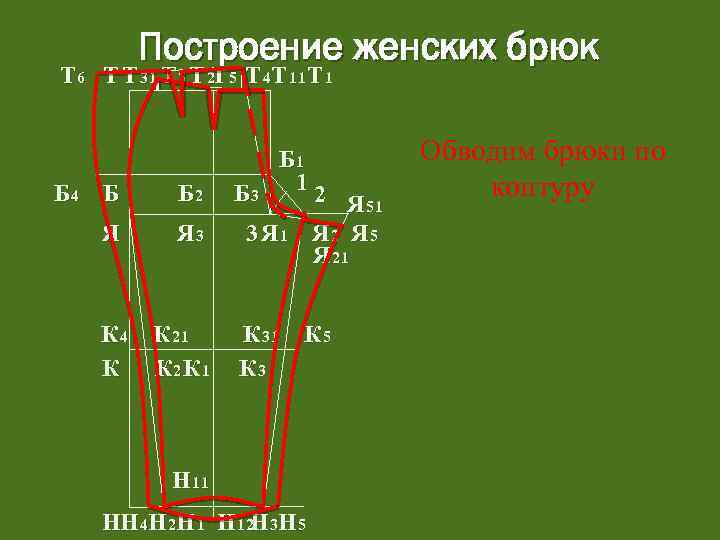

Построение женских брюк Т 6 Т Т 31 Т 3 Т 2 Т 5 Т 4 Т 11 Т 1 Б 4 Б Б 2 Я Я 3 К 4 К 21 К К 2 К 1 Б 3 Б 1 12 3 Я 1 Я 51 Я 2 Я 5 Я 21 К 31 К 5 К 3 Н 11 НН 4 Н 2 Н 1 Н 12 Н 3 Н 5 Обводим брюки по контуру

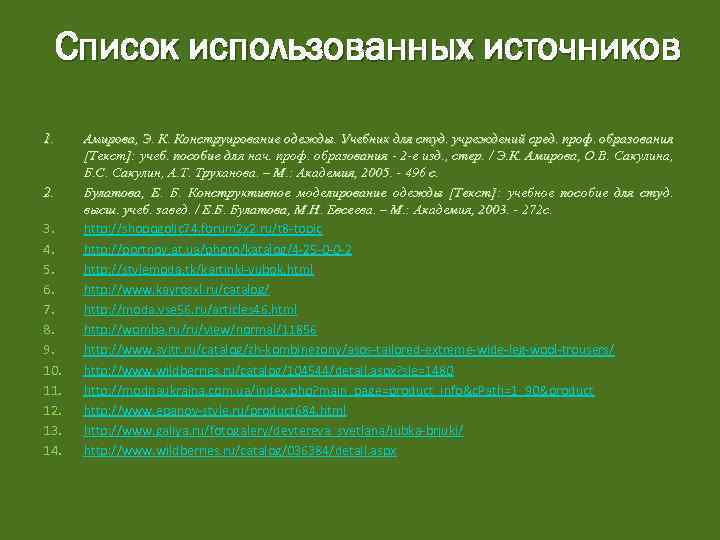

Список использованных источников 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. Амирова, Э. К. Конструирование одежды. Учебник для студ. учреждений сред. проф. образования [Текст]: учеб. пособие для нач. проф. образования - 2 -е изд. , стер. / Э. К. Амирова, О. В. Сакулина, Б. С. Сакулин, А. Т. Труханова. – М. : Академия, 2005. - 496 с. Булатова, Е. Б. Конструктивное моделирование одежды [Текст]: учебное пособие для студ. высш. учеб. завед. / Е. Б. Булатова, М. Н. Евсеева. – М. : Академия, 2003. - 272 с. http: //shopogolic 74. forum 2 x 2. ru/t 8 -topic http: //portnoy. at. ua/photo/katalog/4 -25 -0 -0 -2 http: //stylemoda. tk/kartinki-yubok. html http: //www. kayrosxl. ru/catalog/ http: //moda. vse 56. ru/articles 46. html http: //womba. ru/ru/view/normal/11856 http: //www. svitr. ru/catalog/zh-kombinezony/asos-tailored-extreme-wide-leg-wool-trousers/ http: //www. wildberries. ru/catalog/104544/detail. aspx? sle=1480 http: //modnaukraina. com. ua/index. php? main_page=product_info&c. Path=1_90&product http: //www. epanov-style. ru/product 684. html http: //www. galiya. ru/fotogalery/devtereva_svetlana/jubka-brjuki/ http: //www. wildberries. ru/catalog/036384/detail. aspx
