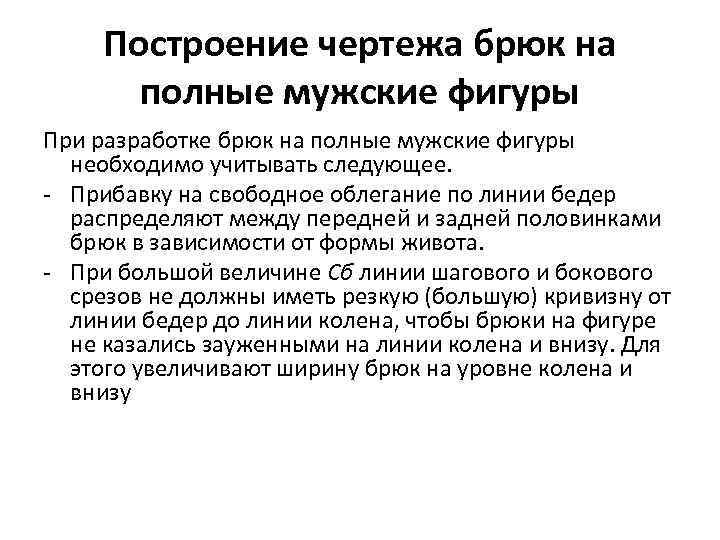

Построение чертежа брюк на полные мужские фигуры При разработке брюк на полные мужские фигуры необходимо учитывать следующее. - Прибавку на свободное облегание по линии бедер распределяют между передней и задней половинками брюк в зависимости от формы живота. - При большой величине Сб линии шагового и бокового срезов не должны иметь резкую (большую) кривизну от линии бедер до линии колена, чтобы брюки на фигуре не казались зауженными на линии колена и внизу. Для этого увеличивают ширину брюк на уровне колена и внизу
Изменение в расчетах брюк по сравнению с типовой фигурой. Построение передней половинки брюк • Вс = Т 1 Я 1 = 0, 5 Сб – 2, 0÷ 2, 5 см, для фигур 4 роста ± 0, 5 для смежных ростов, или: • Т 1 Я 1 = Дс – 2, 5 см; • Я 1 Б 1 = 1/3 Т 1 Я 1. Ширина передней половинки брюк по линии бедер: для фигур 1 -го варианта телосложения: • Б 1 Б 2 = 0, 5 (Сб + Пб) – 0, 5÷ 1, 0 см; для фигур 2 -го варианта телосложения: • Б 1 Б 2 = 0, 5 (Сб + Пб); • для фигур 3 -го варианта телосложения: • Б 1 Б 2 = 0, 5 (Сб + Пб) + 0, 5÷ 1 см.
Ширина шага передней половинки: • Я 2 Я 3 = 0, 1 (Сб + Пб). Ширина передней половинки по линии ягодиц: • Я 1 Я 3 = Я 1 Я 2 + Я 2 Я 3. Линию сгиба передней половинки брюк: • ЯЯ 1 = ЯЯ 3 = Я 1 Я 2 /2. Через точки Я 1 и Я 2 вверх проводят вертикальные линии, пересечение которых с горизонталью из точки Т обозначают соответственно Т 1 и Т 2, а с линией бедер – Б 1 и Б 2. Положение бокового среза передней половинки брюк на линии талии: • Т 1 Т 4 = 0, 5÷ 1, 0 см. Ширина передней половинки брюк на линии талии: • Т 4 Т 21 = Шпж + 0, 5 Пт + (2÷ 3 – вытачка) – для 1 -го и 3 -го вариантов телосложения; • Т 4 Т 21 = Шпт + 0, 5 Пт + (2÷ 3 – вытачка) – для 2 -го варианта телосложения, где Шпт – ширина переда по линии талии.
Удлинение линии сидения на выпуклость живота: • Т 21 Т 31 = Дсп – Дсб, где Дсб – расстояние от линии талии до пола сбоку; Дсп – расстояние от линии талии до пола спереди. Полученную величину со знаком "+" откладывают вверх, со знаком "–" – вниз. Точки Т 4 и Т 31 соединяют плавной линией. Причем от точки Т 31 на расстоянии 5, 0÷ 7, 0 см она проходит горизонтально и под прямым углом к средней линии брюк. • Б 2 Б 2' = 0, 7÷ 1, 5 см (вправо). Средняя линия передней половинки брюк проходит через точки Т 31, Т 21, Б 2', 1 и Я 3.
Построение задней половинки брюк Положение бокового среза задней половинки брюк на линии бедер: • Б 1 Б 3 = 0, 1 (Сб + Пб) – 1, 5 см; • Я 2 Я 21 = 2, 0÷ 2, 5 см. Ширина задней половинки брюк на линии бедер: • Б 3 Б 4 = (Сб + Пб) – Б 1 Б 2. Из точки Б 3 через точку Б 4 проводят дугу, на которой откладывают баланс брюк. Баланс брюк равен: • Б 4 Б 5 = Дсз – Дсб – для 1, 3 -го вариантов телосложения, где Дсз – расстояние от линии талии до пола сзади; • Б 4 Б 5 = 0, 05 (Сб + Вс) – 0, 3÷ 0, 5 см – для 2 -го варианта телосложения.
Ширина задней половинки по линии талии: • Т 6 Т 7 = (Ст + Пт) – Т 31 Т 4 + раствор вытачек. Величина Т 31 Т 4 берется без учета величины вытачек, складок. Ширина шага задней половинки брюк: • Я 21 Я 5 = 0, 25 (Сб + Пб) – 1, 5÷ 2, 0 см; • Я 5 Я 6 = 1, 0÷ 1, 5 см; • Я 212 = 2, 0÷ 3, 0 см (по биссектрисе). Для контроля ширину брюк в готовом виде по линии ягодиц проверяют по формуле: Ширина брюк по линии сидения =(Я 4 Я 5 +Я 1'Я 3)/2 = (Обед + Побед)/2. Причем Побед выбирается такая же, как и для фигур типового телосложения – 5, 0÷ 7, 0 см.

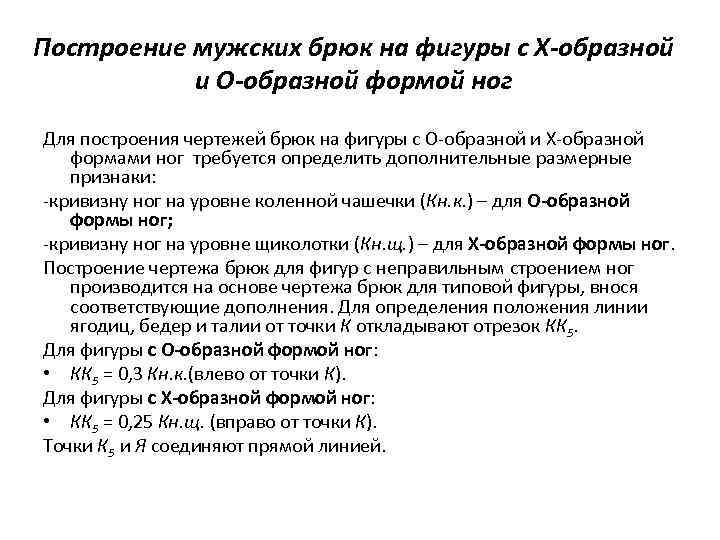

Построение мужских брюк на фигуры с Х-образной и О-образной формой ног Для построения чертежей брюк на фигуры с О-образной и Х-образной формами ног требуется определить дополнительные размерные признаки: -кривизну ног на уровне коленной чашечки (Кн. к. ) – для О-образной формы ног; -кривизну ног на уровне щиколотки (Кн. щ. ) – для Х-образной формы ног. Построение чертежа брюк для фигур с неправильным строением ног производится на основе чертежа брюк для типовой фигуры, внося соответствующие дополнения. Для определения положения линии ягодиц, бедер и талии от точки К откладывают отрезок КК 5. Для фигуры с О-образной формой ног: • КК 5 = 0, 3 Кн. к. (влево от точки К). Для фигуры с Х-образной формой ног: • КК 5 = 0, 25 Кн. щ. (вправо от точки К). Точки К 5 и Я соединяют прямой линией.
Точка К 51 определяет линию сгиба передней половинки брюк на линии колена: • КК 51 = 0, 25 КК 5. Точки Н, К 51 и Я соединяют прямыми линиями, продолжая их вверх до пересечения с горизонтальными линиями в точках Т 11 и Б'. Линия Т 11 Б'К 51 Н является линией сгиба передней половинки брюк. Перпендикулярно к линии ЯК 5 из точки Я проводят прямую. Через точки Б' и Т 11 проводят линии, параллельные этой прямой. Ширину передней и задней половинок брюк по линиям талии, бедер и ягодиц откладывают на линиях, проведенных через точки Т 11, Б' и Я.
Для построения боковых срезов производят следующие изменения. Для фигур с О-образной формой ног точки Н 1 и Б 1 соединяют прямой линией и на пересечении ее с линией колена ставят точку К 1. От точки К 1 влево откладывают отрезок: • ←К 1 К 11 = 0, 5 КК 5 – (1, 0÷ 1, 5) см. От точки К 51 вправо откладывают отрезок: • К 51 К 2 = К 51 К 11.
При построении шагового среза для фигуры с Х-образной формой ног точки Я 3 и Н 2 соединяют вспомогательной прямой, на пересечении которой с линией колена ставят точку К 2. От точки К 2 вправо откладывают отрезок: • →К 2 К 12 = 0, 5 КК 5 – (1, 0÷ 1, 5)см. От точки К 51 влево откладывают отрезок: • К 51 К 11 = К 51 К 12 Нижний срез передней и задней половинок брюк оформляется плавными линиями.
