Постоянный ток Задачи на дом Волькенштейн-1990 Ток 10

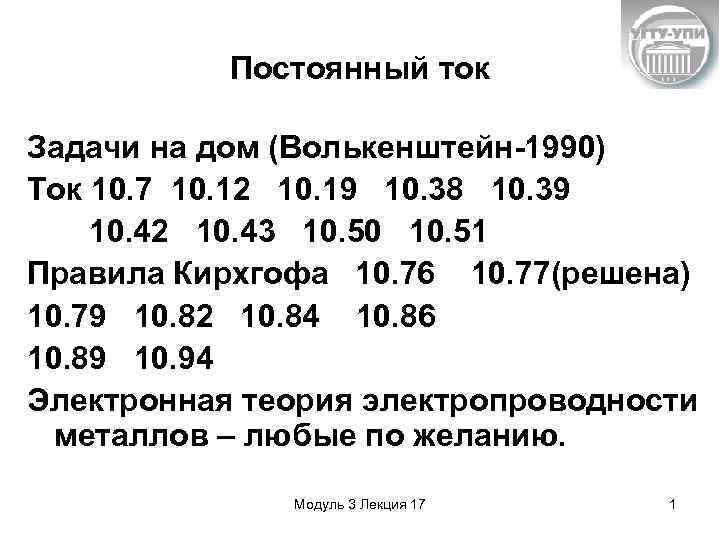

Постоянный ток Задачи на дом (Волькенштейн-1990) Ток 10. 7 10. 12 10. 19 10. 38 10. 39 10. 42 10. 43 10. 50 10. 51 Правила Кирхгофа 10. 76 10. 77(решена) 10. 79 10. 82 10. 84 10. 86 10. 89 10. 94 Электронная теория электропроводности металлов – любые по желанию. Модуль 3 Лекция 17 1

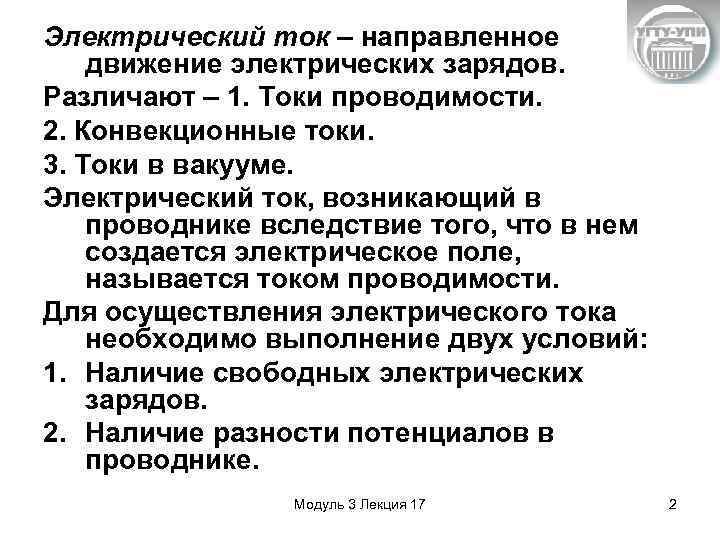

Электрический ток – направленное движение электрических зарядов. Различают – 1. Токи проводимости. 2. Конвекционные токи. 3. Токи в вакууме. Электрический ток, возникающий в проводнике вследствие того, что в нем создается электрическое поле, называется током проводимости. Для осуществления электрического тока необходимо выполнение двух условий: 1. Наличие свободных электрических зарядов. 2. Наличие разности потенциалов в проводнике. Модуль 3 Лекция 17 2

Электрический ток – скалярная физическая величина, характеризующая интенсивность направленного движения заряженных частиц и численно равная заряду, который переносится носителями тока через поперечное сечение проводника за единицу времени. Плотность тока – вектор, направленный вдоль тока и перпендикулярный к сечению. Модуль 3 Лекция 17 3

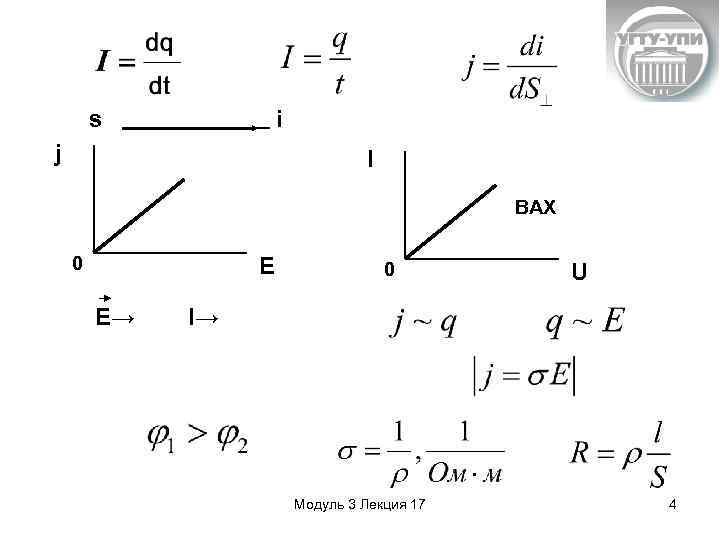

s i j I ВАХ 0 E E→ 0 U I→ Модуль 3 Лекция 17 4

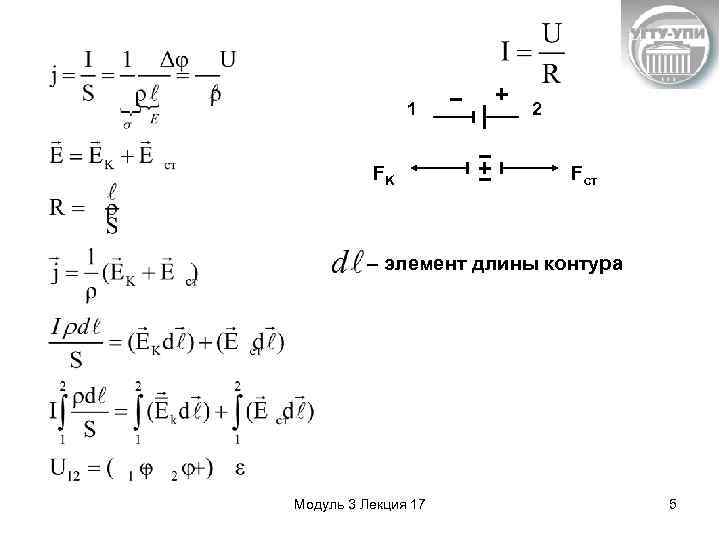

1 FK 2 Fст – элемент длины контура Модуль 3 Лекция 17 5

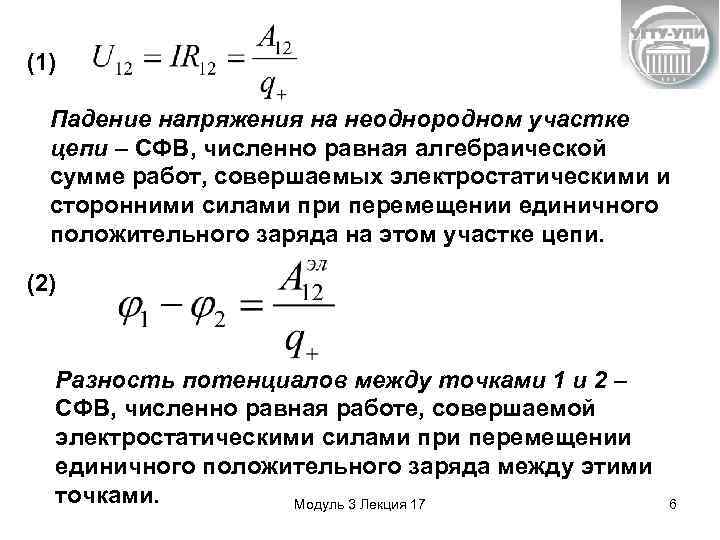

(1) Падение напряжения на неоднородном участке цепи – СФВ, численно равная алгебраической сумме работ, совершаемых электростатическими и сторонними силами при перемещении единичного положительного заряда на этом участке цепи. (2) Разность потенциалов между точками 1 и 2 – СФВ, численно равная работе, совершаемой электростатическими силами при перемещении единичного положительного заряда между этими точками. Модуль 3 Лекция 17 6

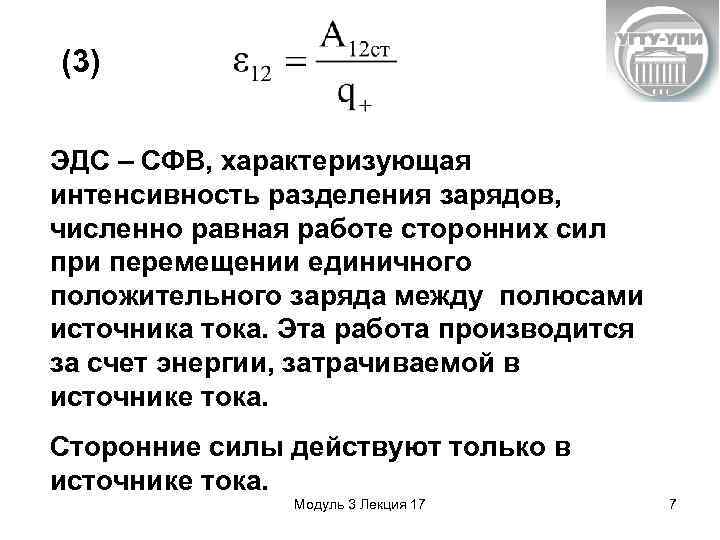

(3) ЭДС – СФВ, характеризующая интенсивность разделения зарядов, численно равная работе сторонних сил при перемещении единичного положительного заряда между полюсами источника тока. Эта работа производится за счет энергии, затрачиваемой в источнике тока. Сторонние силы действуют только в источнике тока. Модуль 3 Лекция 17 7

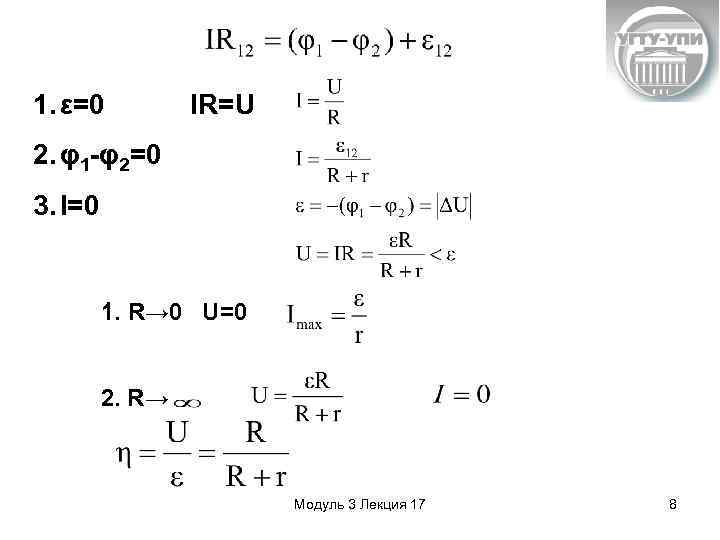

1. ε=0 IR=U 2. φ1 -φ2=0 3. I=0 1. R→ 0 U=0 2. R→ Модуль 3 Лекция 17 8

Модуль 3 Лекция 17 9

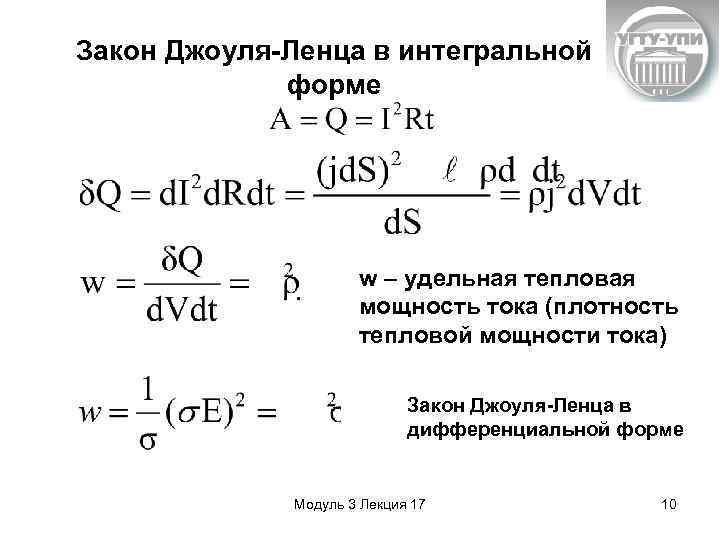

Закон Джоуля-Ленца в интегральной форме w – удельная тепловая мощность тока (плотность тепловой мощности тока) Закон Джоуля-Ленца в дифференциальной форме Модуль 3 Лекция 17 10

Последовательное и параллельное соединение одинаковых элементов Модуль 3 Лекция 17 11

При последовательном соединении мощности распределяются прямо пропорционально сопротивлениям. маленькая лампа горит ярче При параллельном - обратно пропорционально сопротивлениям. Маленькая лампа горит слабее. Модуль 3 Лекция 17 12

Закон Джоуля-Ленца в интегральной форме Закон Джоуля-Ленца в дифференциальной форме w – удельная тепловая мощность (плотность тепловой мощности тока) Модуль 3 Лекция 17 13
