Последовательные корректирующие устройства Выполнил ст. гр. 8111 -21: Эскин Р. Ю.

Корректирующие устройства последовательны е (Wк 1(p)) в виде местной обратной связи (Wк 2(p)) Рис. 1. Структурные схемы корректирующих устройств. параллельные (Wк 3(p))

Последовательные корректирующие устройства WR 1(s) = W 1(s) W 2(s) WПКУ(s). Рис. 2. Структурная схема системы

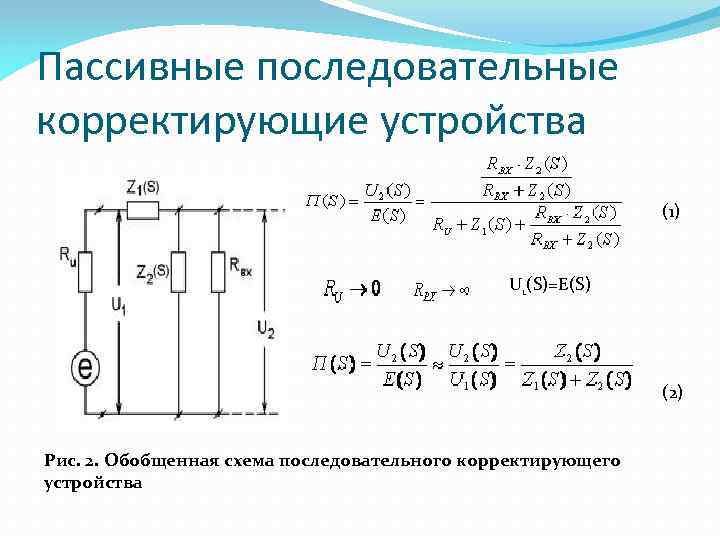

Пассивные последовательные корректирующие устройства (1) U 1(S)=E(S) (2) Рис. 2. Обобщенная схема последовательного корректирующего устройства

1. Пассивные дифференцирующие звенья П(s)= T 1>T 2. Рис. 3 Передаточная функция, ЛАЧХ и ЛФЧХ реального дифференцирующего звена

. 2. Пассивные интегрирующие звенья П(s)= T 1>T 2 ; Рис. 4. Передаточная функция, ЛАЧХ и ЛФЧХ пассивного интегрирующего звена

3. Интегро-дифференцирующие звенья П(s)= где T 1>T 2>T 3>T 4 Рис. 5. Передаточная функция, ЛАЧХ и ЛФЧХ интегродифференцирующего звена

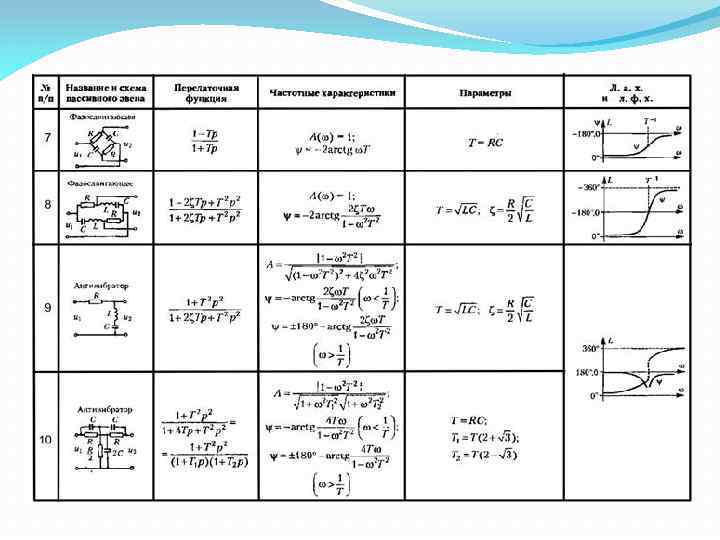

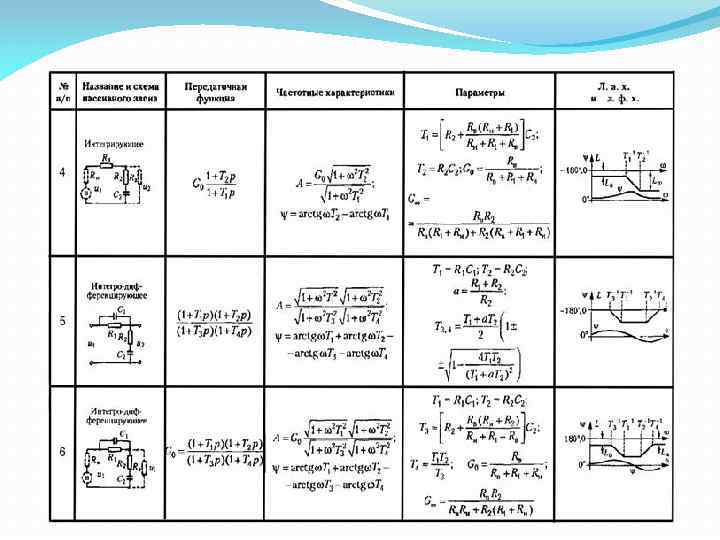

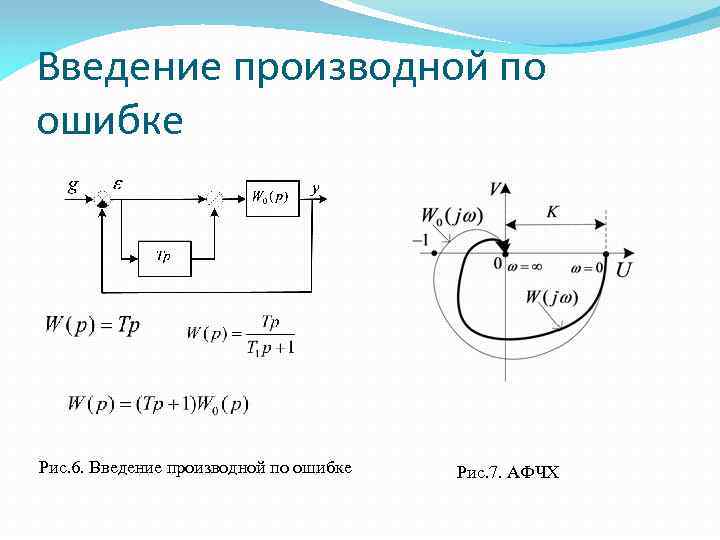

Введение производной по ошибке Рис. 6. Введение производной по ошибке Рис. 7. АФЧХ

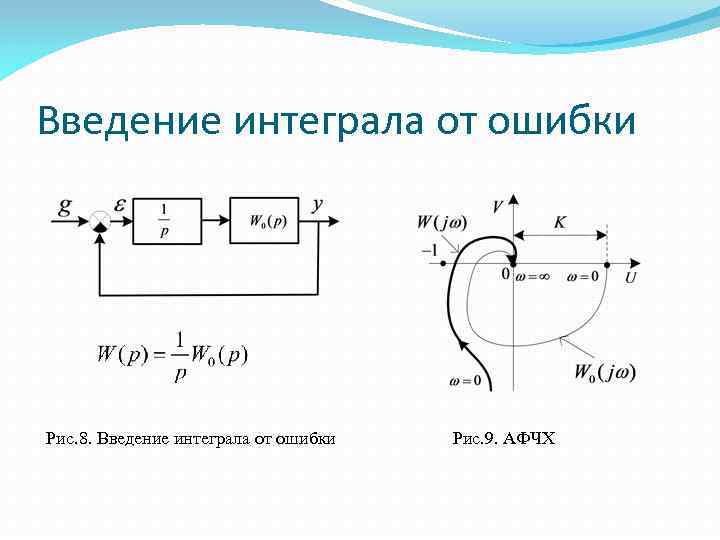

Введение интеграла от ошибки Рис. 8. Введение интеграла от ошибки Рис. 9. АФЧХ
