Последовательность выполнения разрезов

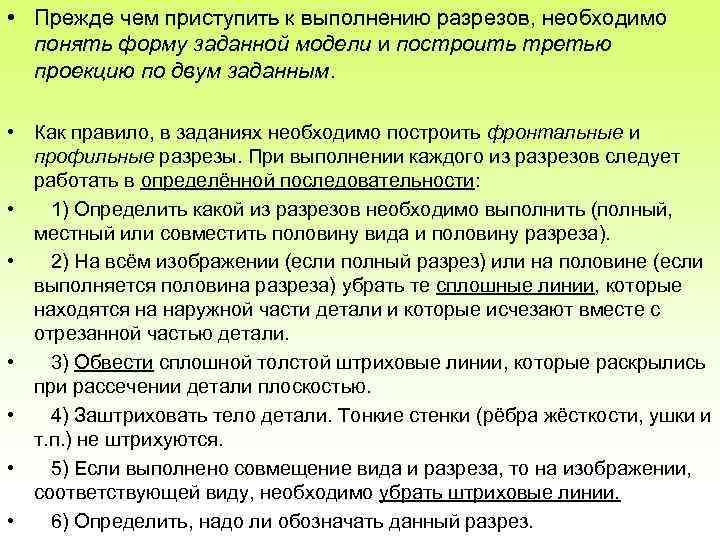

• Прежде чем приступить к выполнению разрезов, необходимо понять форму заданной модели и построить третью проекцию по двум заданным. • Как правило, в заданиях необходимо построить фронтальные и профильные разрезы. При выполнении каждого из разрезов следует работать в определённой последовательности: • 1) Определить какой из разрезов необходимо выполнить (полный, местный или совместить половину вида и половину разреза). • 2) На всём изображении (если полный разрез) или на половине (если выполняется половина разреза) убрать те сплошные линии, которые находятся на наружной части детали и которые исчезают вместе с отрезанной частью детали. • 3) Обвести сплошной толстой штриховые линии, которые раскрылись при рассечении детали плоскостью. • 4) Заштриховать тело детали. Тонкие стенки (рёбра жёсткости, ушки и т. п. ) не штрихуются. • 5) Если выполнено совмещение вида и разреза, то на изображении, соответствующей виду, необходимо убрать штриховые линии. • 6) Определить, надо ли обозначать данный разрез.

Рассмотрим на примере конкретной модели. Имеем три проекции детали. Выполним фронтальный и профильный разрез в ранее записанной последовательности:

Фронтальный разрез • • • 1) Определить какой из разрезов необходимо выполнить (полный, местный или совместить половину вида и половину разреза). 2) На всём изображении (если полный разрез) или на половине (если выполняется половина разреза) убрать те сплошные линии, которые находятся на наружной части детали и которые исчезают вместе с отрезанной частью детали. 3) Обвести сплошной толстой штриховые линии, которые раскрылись при рассечении детали плоскостью. 4) Заштриховать тело детали. Тонкие стенки (рёбра жёсткости, ушки и т. п. ) не штрихуются. 5) Если выполнено совмещение вида и разреза, то на изображении, соответствующей виду, необходимо убрать штриховые линии. 6) Определить, надо ли обозначать данный разрез. секущая плоскость 6) Данный штриховые линии на 5) Выполнен полный линии не 4) Заштриховываем тело детали 3) Обводимсплошныеразрез, поэтому 2) Убираемразрез обозначатьна всей 1) Изображение несимметричное, всей следует, т. к. секущая плоскость штриховые линии отсутствуют (ребро (линии, ограничивающие детали жесткости не полный разрез. поэтому выполняем штрихуется) ребро является плоскостью симметрии жесткости не убираются) детали.

Профильный разрез • • • 1) Определить какой из разрезов необходимо выполнить (полный, местный или совместить половину вида и половину разреза). 2) На всём изображении (если полный разрез) или на половине (если выполняется половина разреза) убрать те сплошные линии, которые находятся на наружной части детали и которые исчезают вместе с отрезанной частью детали. 3) Обвести сплошной толстой штриховые линии, которые раскрылись при рассечении детали плоскостью. 4) Заштриховать тело детали. Тонкие стенки (рёбра жёсткости, ушки и т. п. ) не штрихуются. 5) Если выполнено совмещение вида и разреза, то на изображении, соответствующей виду, необходимо убрать штриховые линии. 6) Определить, надо ли обозначать данный разрез. A-A A A секущая плоскость 6) 5) Следует штриховые линии и 4) Заштриховываем тело детали. 3) Обводимсплошные разрез на левой 2) Убираем обозначитьлинии на задать 1) Изображение симметричное, правой штриховые линии на положение секущей совмещение половине, соответствующей виду. правой половине, половине детали. соответствующей поэтому выполняемплоскости, т. к. секущая разрезу. плоскость не является половины вида и половины разреза. плоскостью симметрии детали.
