Портфель продуктов передачи данных.
Требования к сети Доступность ресурсов 24 x 7 Надежность Производительность Виртуализация Сервисы и SLAs Достаточность Снижение CAPEX и OPEX Экономическая эффективность © 2009. All rights reserved. 2
Базовая архитектура корпоративных сетей Сервер вызовов Кластерное ядро Сетевые службы DHCP Server SMLT • • TFTP Server Voice Net Mgmt Data Net Mgmt SMLT Стековый IP телефон RADIUS Server Модульный IP телефон с ПК Стековые коммуаторы Ethernet Routing Switch ERS 5520 ERS 4526 T-PWR ERS 4526 GTX-PWR ERS 4548 GT-PWR ERS 4550 T-PWR ERS 2526 T-PWR ERS 2550 T-PWR IP телефон с ПК Модульные коммутаторы Ethernet Routing Switch • ERS 8300 • ERS 8600 IP телефоны • Серия 1100 • Серия 1200 • Серия 2000 • Серия 46 хх/96 хх © 2009. All rights reserved.

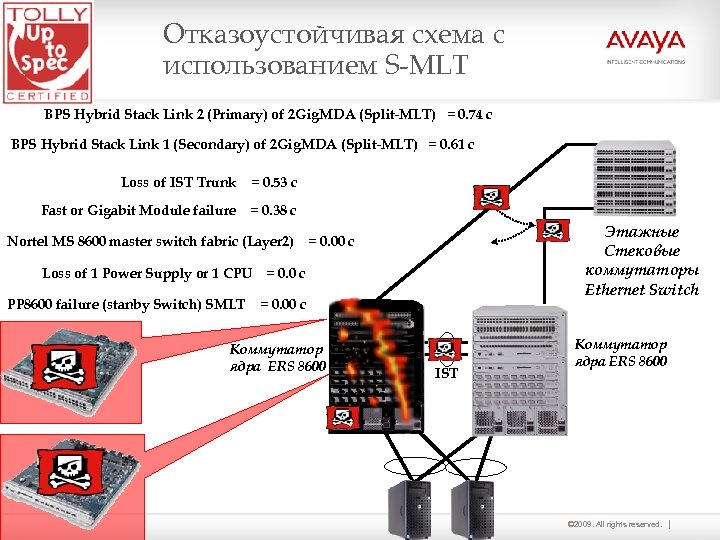

Отказоустойчивая схема с использованием S-MLT BPS Hybrid Stack Link 2 (Primary) of 2 Gig. MDA (Split-MLT) = 0. 74 c BPS Hybrid Stack Link 1 (Secondary) of 2 Gig. MDA (Split-MLT) = 0. 61 c Loss of IST Trunk = 0. 53 c Fast or Gigabit Module failure = 0. 38 c Nortel MS 8600 master switch fabric (Layer 2) Loss of 1 Power Supply or 1 CPU PP 8600 failure (stanby Switch) SMLT Этажные Стековые коммутаторы Ethernet Switch = 0. 00 c Коммутатор ядра ERS 8600 IST Коммутатор ядра ERS 8600 © 2009. All rights reserved.

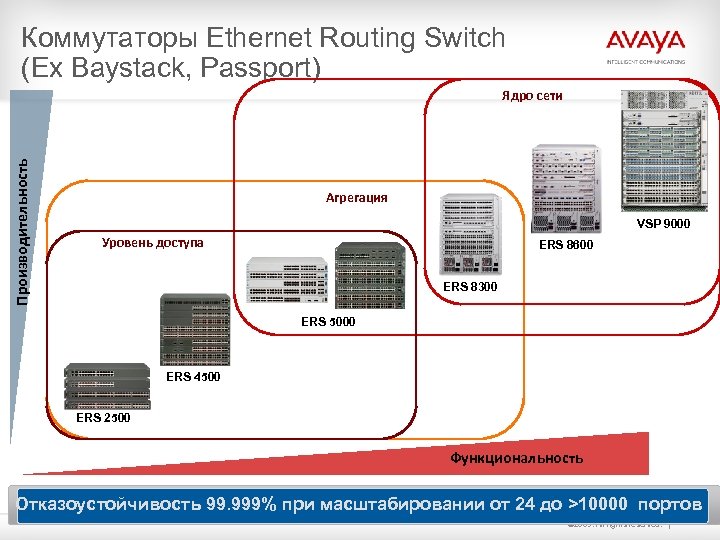

Коммутаторы Ethernet Routing Switch (Ex Baystack, Passport) Ядро сети Производительность ERS 8600 Агрегация VSP 9000 Уровень доступа ERS 8600 ERS 8300 ERS 5000 ERS 4500 ERS 2500 Функциональность Отказоустойчивость 99. 999% при масштабировании от 24 до >10000 портов © 2009. All rights reserved.

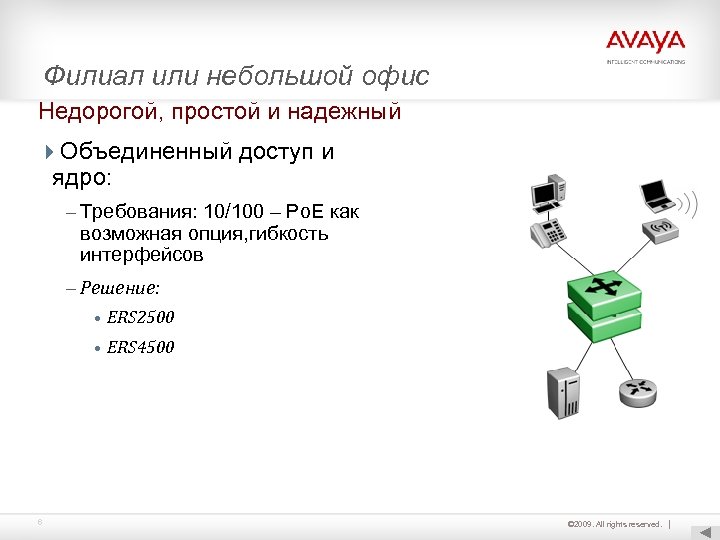

Филиал или небольшой офис Недорогой, простой и надежный 4 Объединенный доступ и ядро: – Требования: 10/100 – Po. E как возможная опция, гибкость интерфейсов – Решение: • ERS 2500 • ERS 4500 6 © 2009. All rights reserved.
Сеть небольшой компании или региональный офис (~500 и более пользователей) 4 Доступ: – Требования: наращиваемые порты 10/100 с опцией Po. E, локальная коммутация, масштабируемость каналов с ядром – Решение: • ERS 2500 4 Ядро – Требования: высокая доступность, достаточная производительность и гибкость интерфейсов – Решение: • Кластер ERS 5500 7 © 2009. All rights reserved.

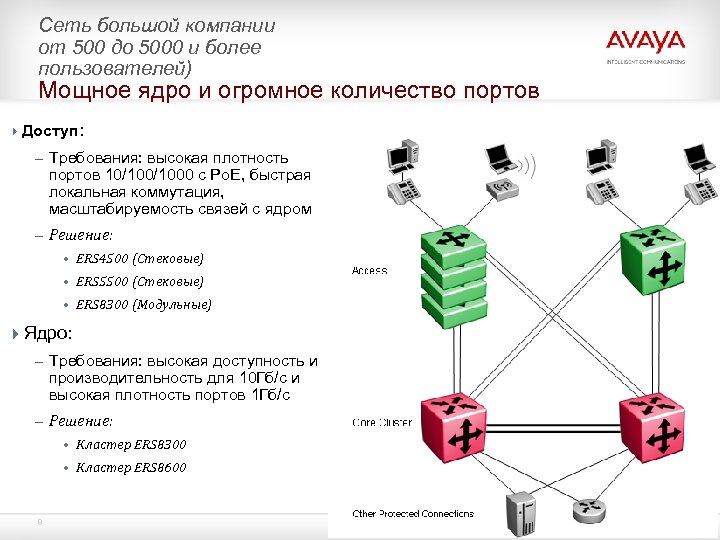

Сеть большой компании от 500 до 5000 и более пользователей) Мощное ядро и огромное количество портов 4 Доступ: – Требования: высокая плотность портов 10/1000 с Po. E, быстрая локальная коммутация, масштабируемость связей с ядром – Решение: • ERS 4500 (Стековые) • ERS 5500 (Стековые) • ERS 8300 (Модульные) 4 Ядро: – Требования: высокая доступность и производительность для 10 Гб/с и высокая плотность портов 1 Гб/с – Решение: • Кластер ERS 8300 • Кластер ERS 8600 8 © 2009. All rights reserved.

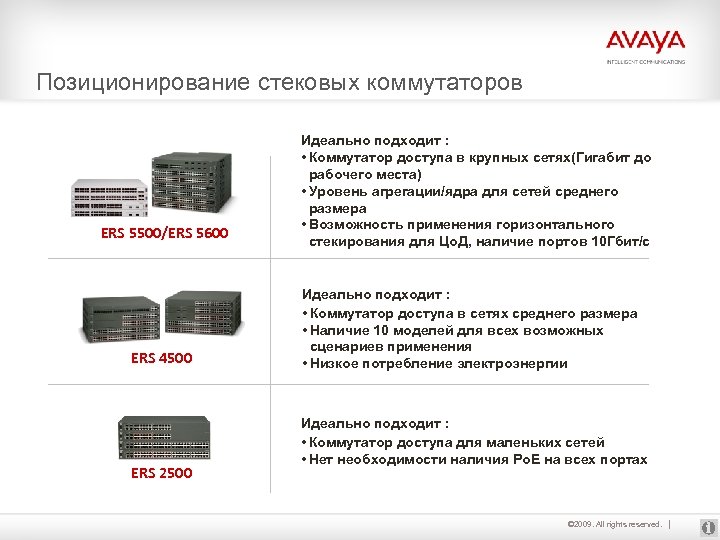

Позиционирование стековых коммутаторов ERS 5500/ERS 5600 ERS 4500 ERS 2500 Идеально подходит : • Коммутатор доступа в крупных сетях(Гигабит до рабочего места) • Уровень агрегации/ядра для сетей среднего размера • Возможность применения горизонтального стекирования для Цо. Д, наличие портов 10 Гбит/с Идеально подходит : • Коммутатор доступа в сетях среднего размера • Наличие 10 моделей для всех возможных сценариев применения • Низкое потребление электроэнергии Идеально подходит : • Коммутатор доступа для маленьких сетей • Нет необходимости наличия Po. E на всех портах © 2009. All rights reserved.
Позиционирование модульных коммутаторов VSP 9000 4 Высокопроизводительная платформа – Высокая плотность портов 1 и 10 Гбит/с – Виртуализация сервисов – Оптимизация приложений 4 Ядро крупных сетей 4 Ядро центров обработки данных ERS 8600 4 Ядро крупных сетей – Поддержка всего спектра L 3 протоколов – Виртуализация (VRF-lite, IP-VPN Lite, MPLS) – Сетевой кластер (SMLT, SLT, RSMLT) 4 Гибкий набор интерфейсов – 100 FX, Gigabit, 10 Gigabit, ATM, Po. S ERS 8300 4 Комбинированный коммутатор ядра/доступа – Высокая плотность 10/1000 Po. E 4 Ядро средних сетей – Layer 3, Multicast, SMLT, виртуализация 4 Цо. Д – Концентрация подключения серверов при высокой плотности размещения © 2009. All rights reserved.

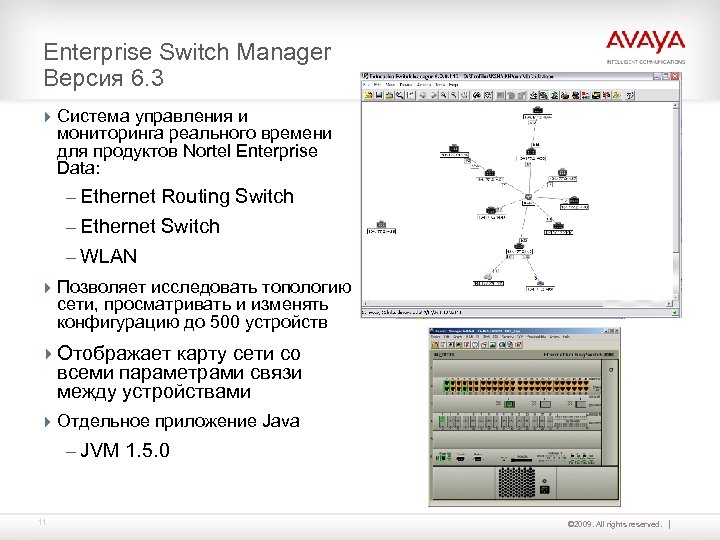

Enterprise Switch Manager Версия 6. 3 4 Система управления и мониторинга реального времени для продуктов Nortel Enterprise Data: – Ethernet Routing Switch – Ethernet Switch – WLAN 4 Позволяет исследовать топологию сети, просматривать и изменять конфигурацию до 500 устройств 4 Отображает карту сети со всеми параметрами связи между устройствами 4 Отдельное приложение Java – JVM 1. 5. 0 11 © 2009. All rights reserved.

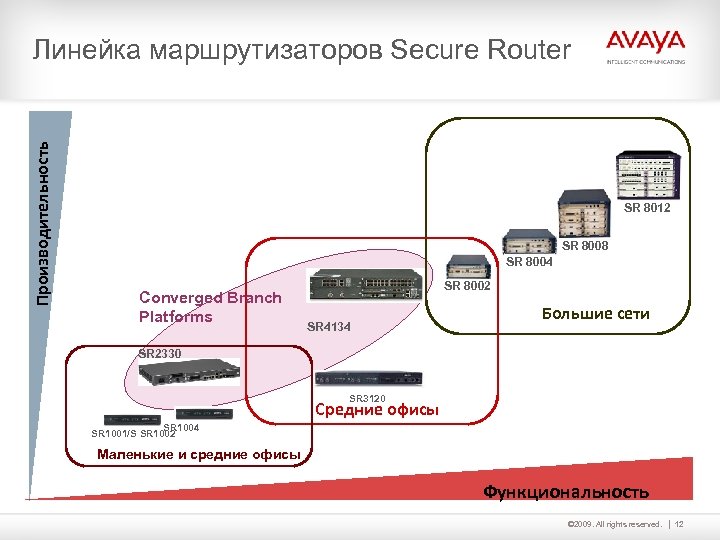

Производительность Линейка маршрутизаторов Secure Router SR 8012 SR 8008 SR 8004 Converged Branch Platforms SR 8002 SR 4134 Большие сети SR 2330 SR 3120 Средние офисы SR 1004 SR 1001/S SR 1002 Маленькие и средние офисы Функциональность © 2009. All rights reserved. 12

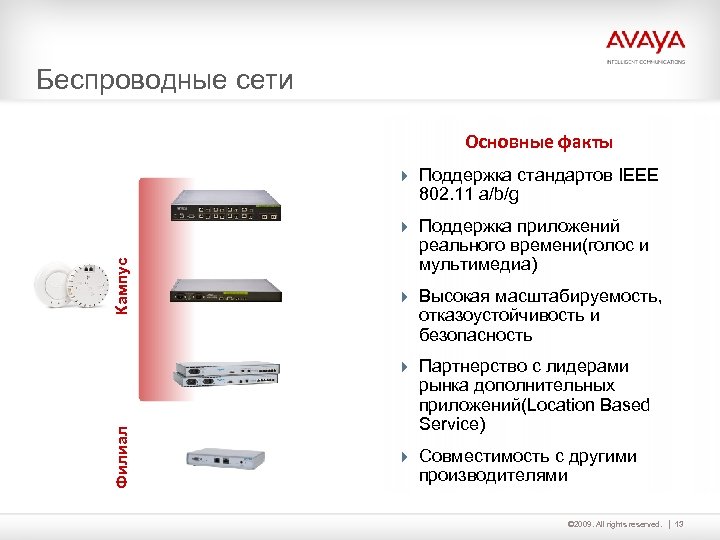

Беспроводные сети Основные факты 4 Поддержка стандартов IEEE 802. 11 a/b/g Кампус 4 Поддержка приложений реального времени(голос и мультимедиа) 4 Высокая масштабируемость, отказоустойчивость и безопасность Филиал 4 Партнерство с лидерами рынка дополнительных приложений(Location Based Service) 4 Совместимость с другими производителями © 2009. All rights reserved. 13
Итого и следующие шаги 4 Отказоустойчивость как главный приоритет для корпоративных сетей 4 Avaya имеет возможность предложить Итого комплексные и эффективные решения 4 Avaya владеет портфелем современных продуктов продолжающих свое развитие 4 Заказчики доверяют нам 4 Следите за Следующие шаги обновлениями(семинары/тренинги) 4 Наши решения в демо-лаборатории © 2009. All rights reserved.

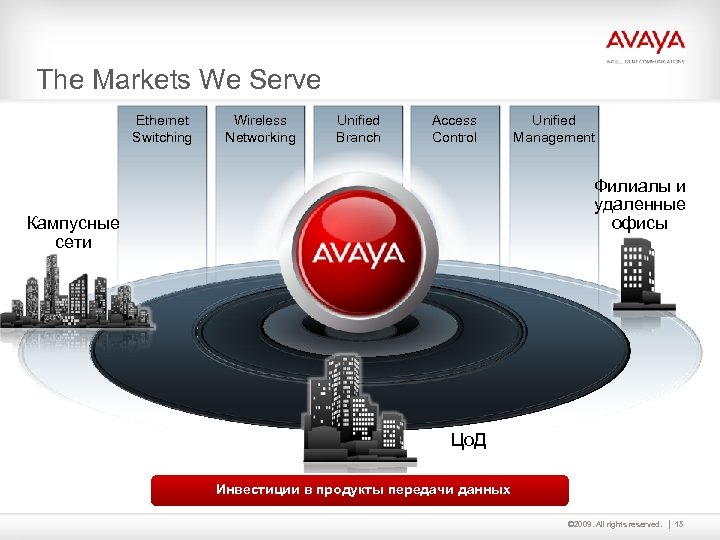

The Markets We Serve Ethernet Switching Wireless Networking Unified Branch Access Control Unified Management Филиалы и удаленные офисы Кампусные сети Цо. Д Инвестиции в продукты передачи данных © 2009. All rights reserved. 15
Спасибо! Вопросы? © 2009. All rights reserved.
