Поршневой жидкостный насос. Гидравлический пресс Поршневой жидкостный насос. Гидравлический пресс

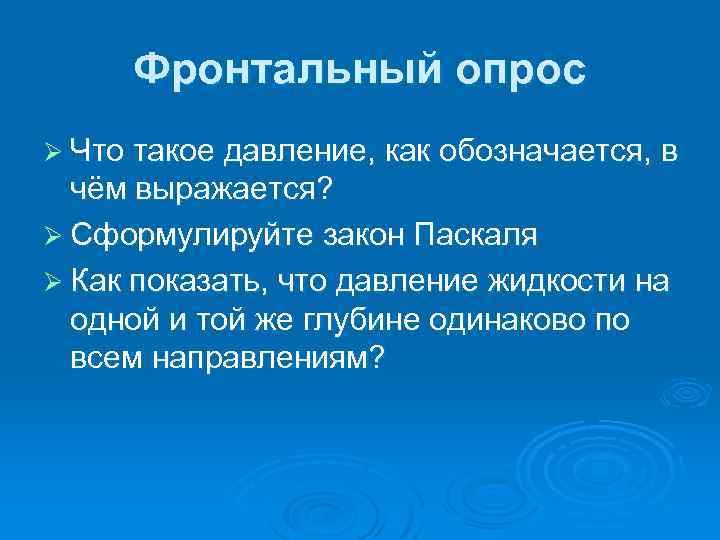

Фронтальный опрос Ø Что такое давление, как обозначается, в чём выражается? Ø Сформулируйте закон Фронтальный опрос Ø Что такое давление, как обозначается, в чём выражается? Ø Сформулируйте закон Паскаля Ø Как показать, что давление жидкости на одной и той же глубине одинаково по всем направлениям?

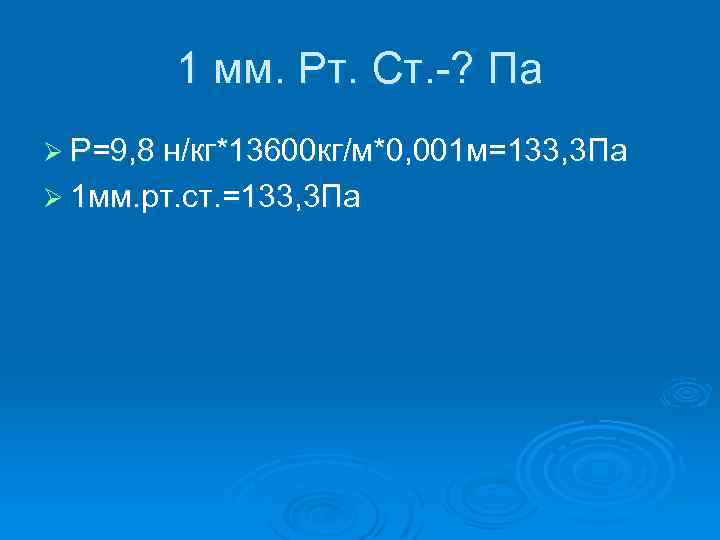

1 мм. Рт. Ст. -? Па Ø Р=9, 8 н/кг*13600 кг/м*0, 001 м=133, 3 1 мм. Рт. Ст. -? Па Ø Р=9, 8 н/кг*13600 кг/м*0, 001 м=133, 3 Па Ø 1 мм. рт. ст. =133, 3 Па

Поршневой жидкостный насос Поршневой жидкостный насос

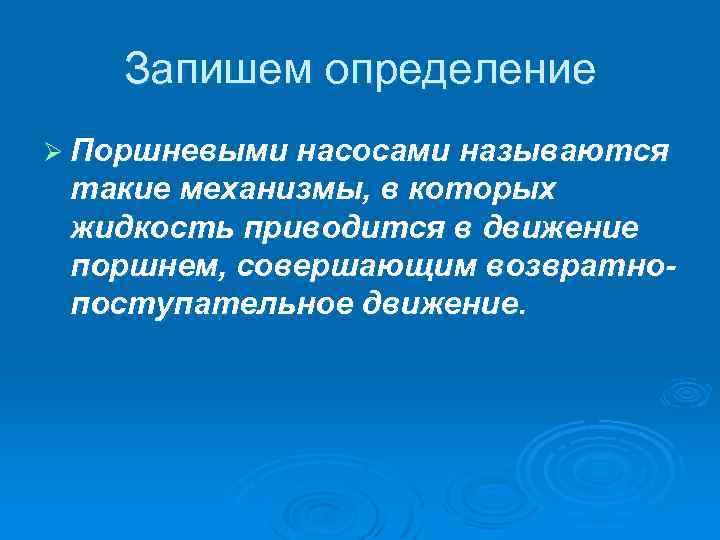

Запишем определение Ø Поршневыми насосами называются такие механизмы, в которых жидкость приводится в движение Запишем определение Ø Поршневыми насосами называются такие механизмы, в которых жидкость приводится в движение поршнем, совершающим возвратнопоступательное движение.

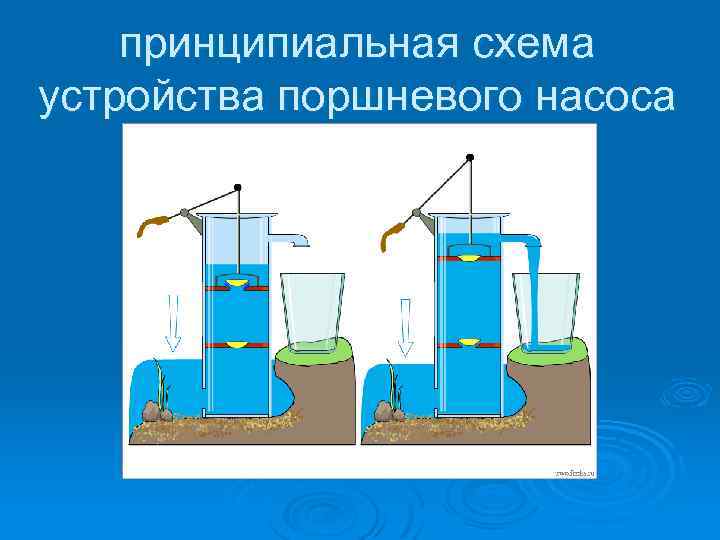

принципиальная схема устройства поршневого насоса принципиальная схема устройства поршневого насоса

Гидравлический пресс Гидравлический пресс

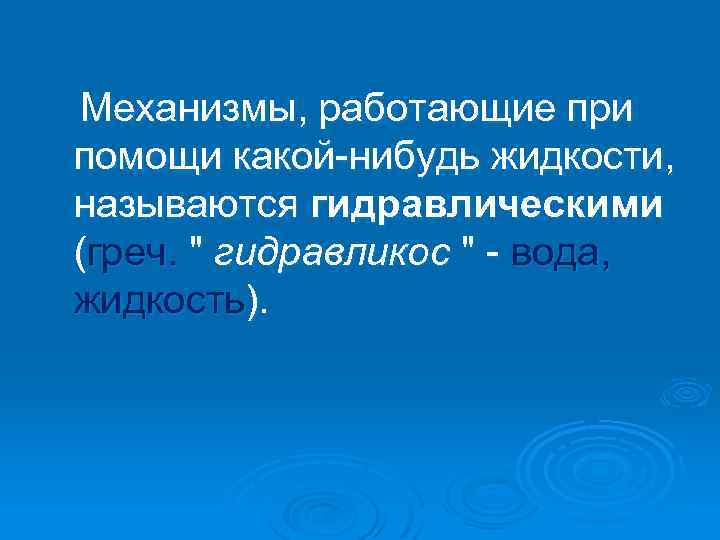

Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. " гидравликос " - вода, жидкость).

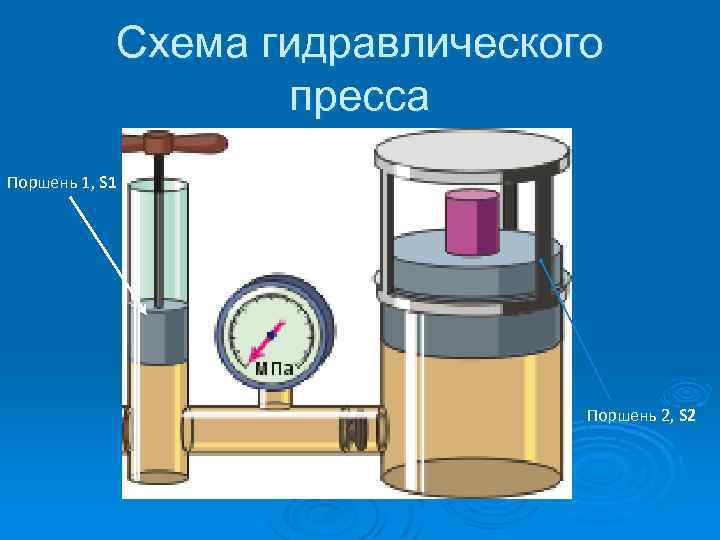

Схема гидравлического пресса Поршень 1, S 1 Поршень 2, S 2 Схема гидравлического пресса Поршень 1, S 1 Поршень 2, S 2

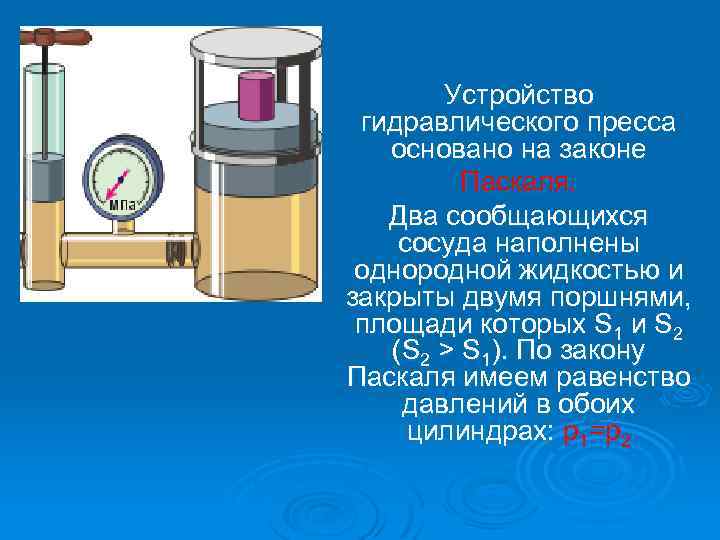

Устройство гидравлического пресса основано на законе Паскаля. Два сообщающихся сосуда наполнены однородной жидкостью и Устройство гидравлического пресса основано на законе Паскаля. Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S 1 и S 2 (S 2 > S 1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p 1=p 2

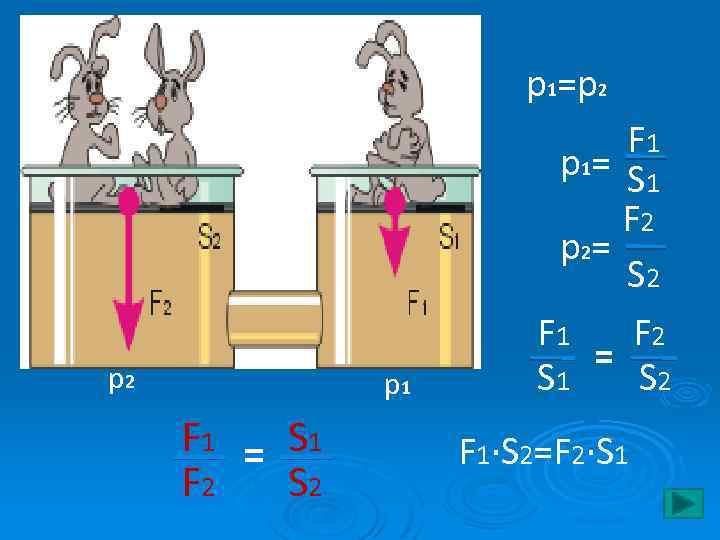

p 1=p 2 p 1 F 1 = S 1 F 2 S 2 p 1=p 2 p 1 F 1 = S 1 F 2 S 2 F 1 p 1= S 1 F 2 p 2= S 2 F 1 F 2 = S 1 S 2 F 1·S 2=F 2·S 1

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего. F 1 F 2 S 1 S 2

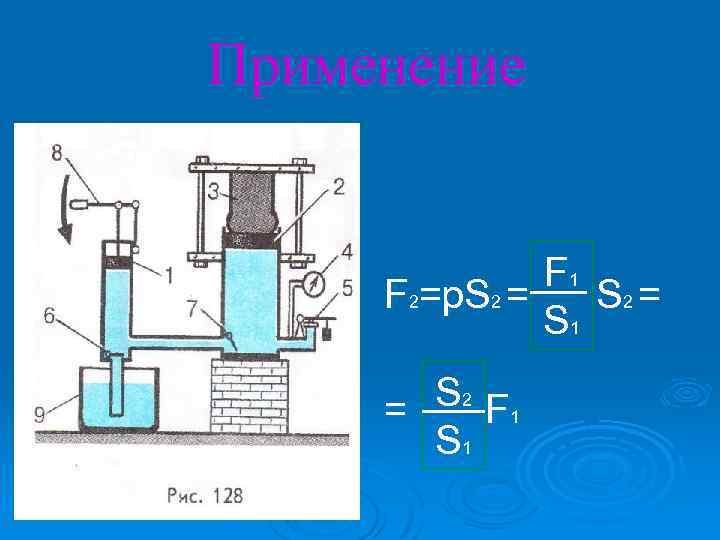

Применение F 1 F 2=p. S 2 = S 1 S 2 F 1 Применение F 1 F 2=p. S 2 = S 1 S 2 F 1 = S 1

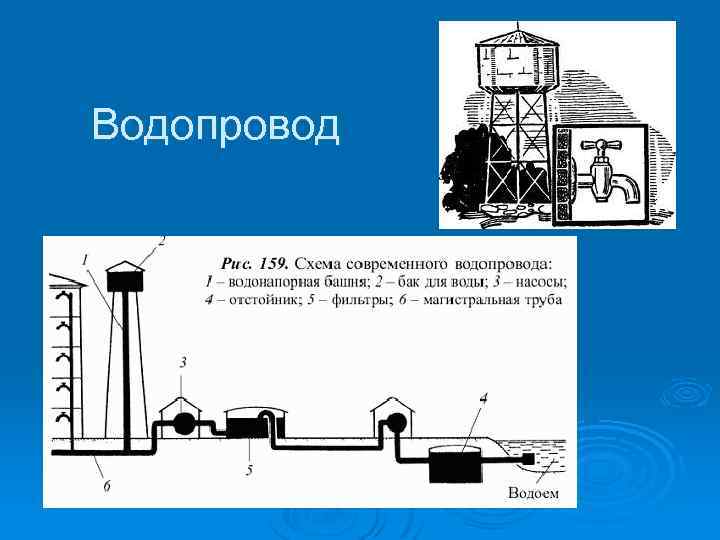

Водопровод Водопровод

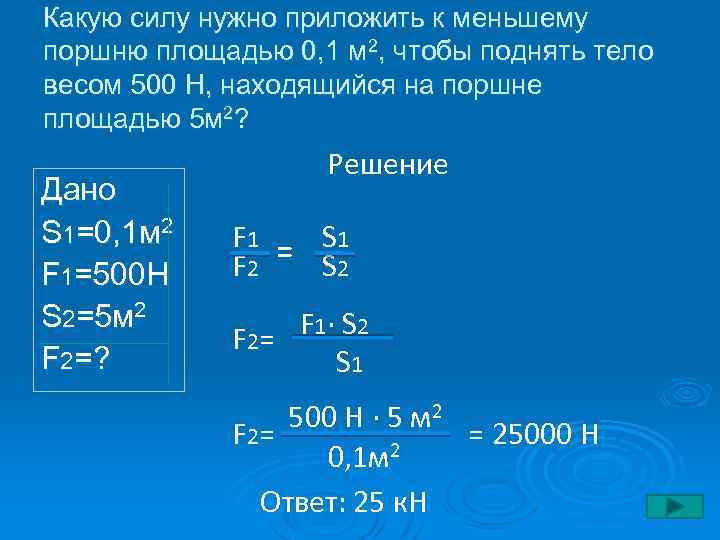

Какую силу нужно приложить к меньшему поршню площадью 0, 1 м 2, чтобы поднять Какую силу нужно приложить к меньшему поршню площадью 0, 1 м 2, чтобы поднять тело весом 500 Н, находящийся на поршне площадью 5 м 2? Дано S 1=0, 1 м 2 F 1=500 H S 2=5 м 2 F 2= ? Решение F 1 = S 1 F 2 S 2 F 1 · S 2 F 2 = S 1 500 Н · 5 м 2 F 2 = = 25000 Н 2 0, 1 м Ответ: 25 к. Н

Какую силу нужно приложить к меньшему поршню площадью 0, 1 м 2 , чтобы Какую силу нужно приложить к меньшему поршню площадью 0, 1 м 2 , чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м 2? Дано S 1=0, 1 м 2 m 2=20 кг S 2=10 м 2 F 1= ? F 1 = Решение F 1 S 1 = F 2 S 2 F=m·g F 1 = F 2 · S 1 S 2 F 2=200 кг · 9, 8 Н/кг=1960 Н 1960 Н · 0, 1 м 2 10 м 2 = 19, 6 Н Ответ: 19, 6 Н

Домашнее задание: § 46. 47, упр. 22(2). Л. № 498 Домашнее задание: § 46. 47, упр. 22(2). Л. № 498
