Поршевые насосы Теория действия воздушных колпаков ВСАСЫВАЮЩИЙ

Поршевые насосы Теория действия воздушных колпаков

ВСАСЫВАЮЩИЙ ВОЗДУШНЫЙ КОЛПАК для I-II – или для II-x – Вакуумическая высота всасывания: x – положение поршня; рх – давление под поршнем; р0 – давление атм. ; hтр, hм – потери напора на трение и местные сопротивления; hин – инерционные потери; Lвс. к – длина линии всасывания от колпака

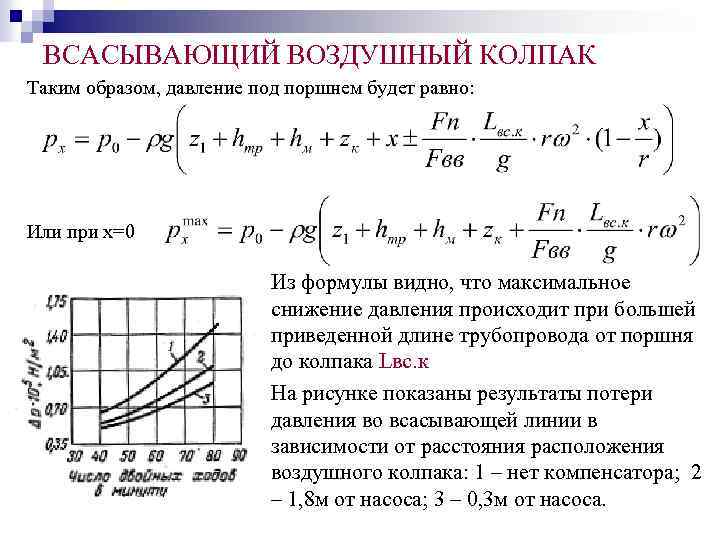

ВСАСЫВАЮЩИЙ ВОЗДУШНЫЙ КОЛПАК Таким образом, давление под поршнем будет равно: Или при х=0 Из формулы видно, что максимальное снижение давления происходит при большей приведенной длине трубопровода от поршня до колпака Lвс. к На рисунке показаны результаты потери давления во всасывающей линии в зависимости от расстояния расположения воздушного колпака: 1 – нет компенсатора; 2 – 1, 8 м от насоса; 3 – 0, 3 м от насоса.

НАГНЕТАТЕЛЬНЫЙ ВОЗДУШНЫЙ КОЛПАК Высота нагнетания с колпаком , где px, pн – давление под поршнем и в нагнетательной линии; z 1 – высота нагнетания, х – положение поршня; hтр, hм – потери напора на трение и местные сопротивления; hин – инерционные потери; Lвс. к – длина линии всасывания от колпака При х=0 Lн. к – длина линии нагнетания до колпака

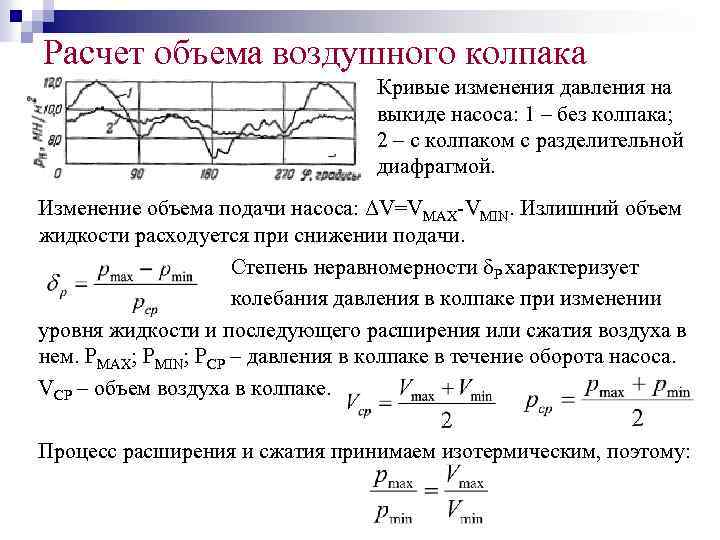

Расчет объема воздушного колпака Кривые изменения давления на выкиде насоса: 1 – без колпака; 2 – с колпаком с разделительной диафрагмой. Изменение объема подачи насоса: ΔV=VMAX-VMIN. Излишний объем жидкости расходуется при снижении подачи. Степень неравномерности δР характеризует колебания давления в колпаке при изменении уровня жидкости и последующего расширения или сжатия воздуха в нем. РMAX; РMIN; РСР – давления в колпаке в течение оборота насоса. VСР – объем воздуха в колпаке. Процесс расширения и сжатия принимаем изотермическим, поэтому:

Расчет объема воздушного колпака n

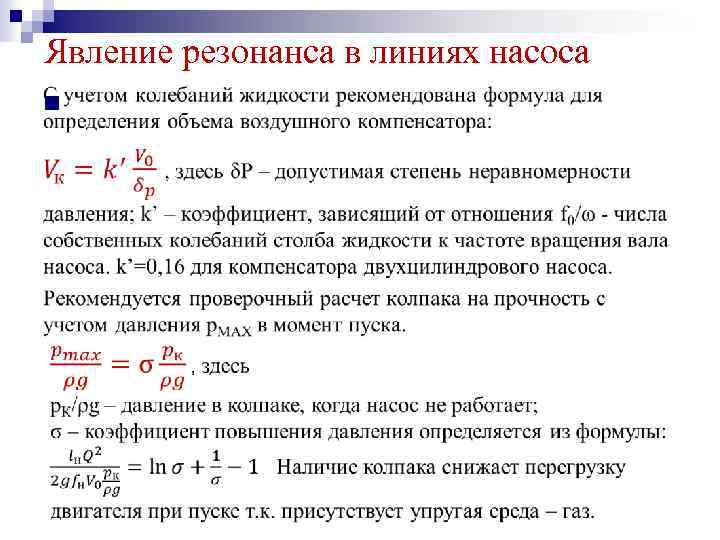

Явление резонанса в линиях насоса n

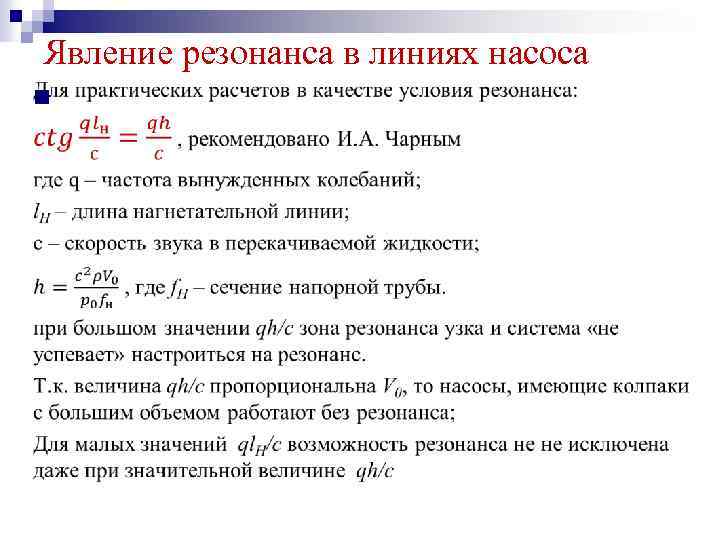

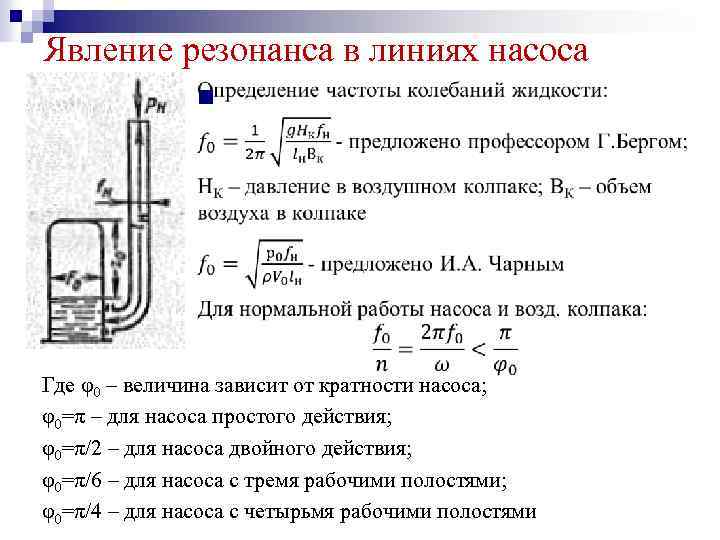

Явление резонанса в линиях насоса n Где φ0 – величина зависит от кратности насоса; φ0=π – для насоса простого действия; φ0=π/2 – для насоса двойного действия; φ0=π/6 – для насоса с тремя рабочими полостями; φ0=π/4 – для насоса с четырьмя рабочими полостями

Явление резонанса в линиях насоса n

Явление резонанса в линиях насоса n

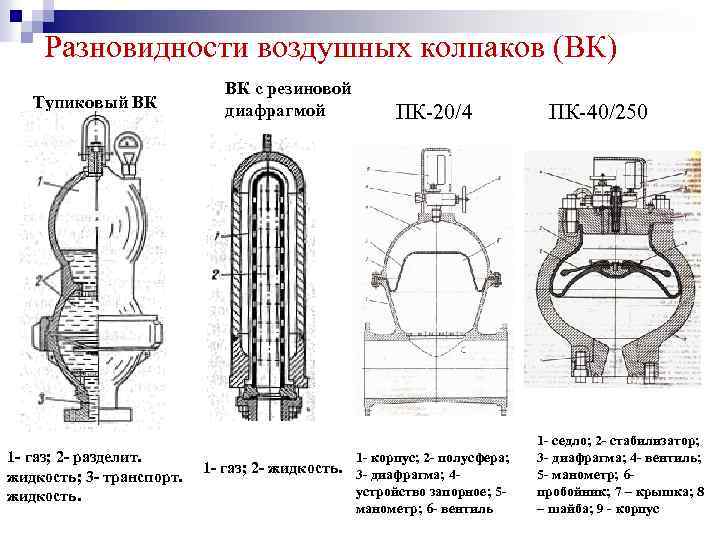

Разновидности воздушных колпаков (ВК) Тупиковый ВК 1 - газ; 2 - разделит. жидкость; 3 - транспорт. жидкость. ВК с резиновой диафрагмой ПК-20/4 1 - корпус; 2 - полусфера; 1 - газ; 2 - жидкость. 3 - диафрагма; 4 - устройство запорное; 5 манометр; 6 - вентиль ПК-40/250 1 - седло; 2 - стабилизатор; 3 - диафрагма; 4 - вентиль; 5 - манометр; 6 пробойник; 7 – крышка; 8 – шайба; 9 - корпус

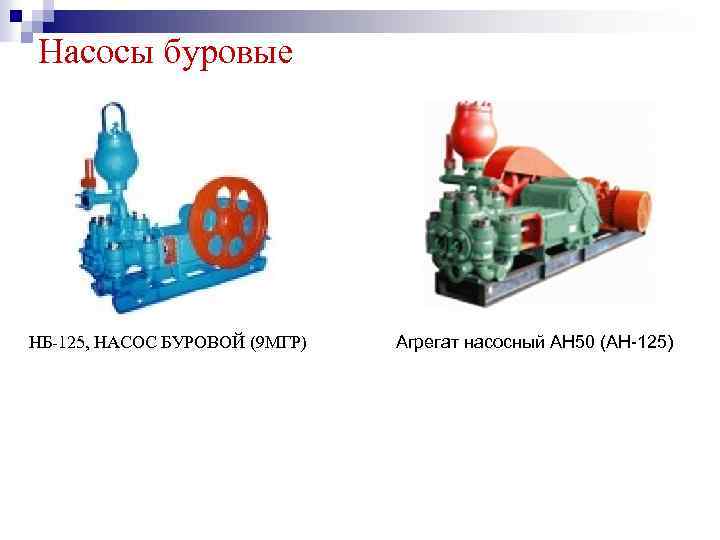

Насосы буровые НБ-125, НАСОС БУРОВОЙ (9 МГР) Агрегат насосный АН 50 (АН-125)
