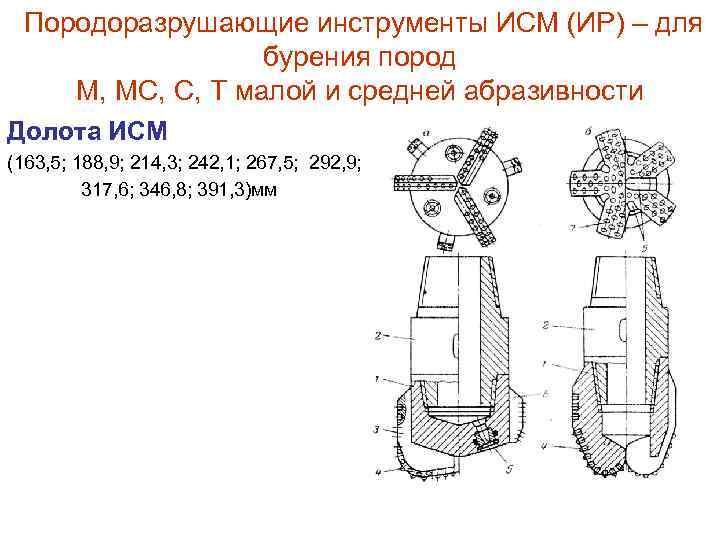

Породоразрушающие инструменты ИСМ (ИР) – для бурения пород М, МС, С, Т малой и средней абразивности Долота ИСМ (163, 5; 188, 9; 214, 3; 242, 1; 267, 5; 292, 9; 317, 6; 346, 8; 391, 3)мм

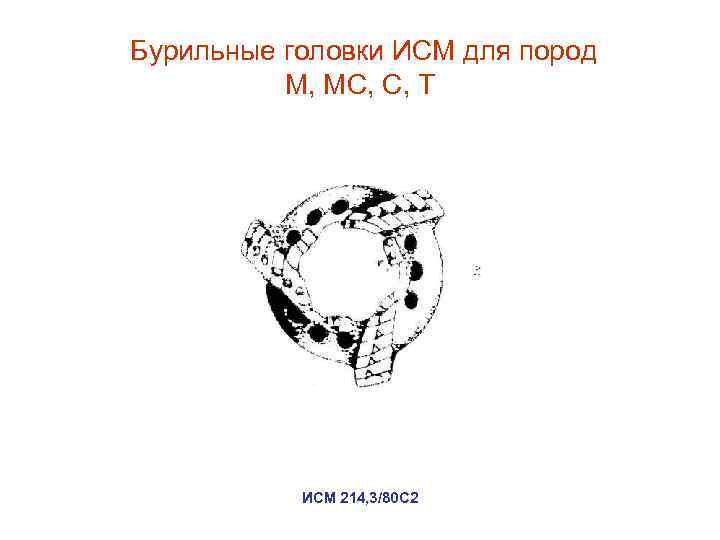

Бурильные головки ИСМ для пород М, МС, С, Т ИСМ 214, 3/80 C 2

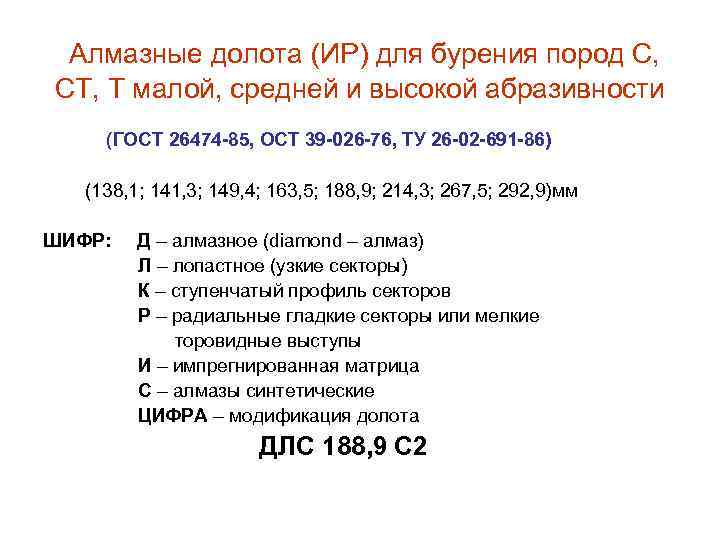

Алмазные долота (ИР) для бурения пород С, СТ, Т малой, средней и высокой абразивности (ГОСТ 26474 -85, ОСТ 39 -026 -76, ТУ 26 -02 -691 -86) (138, 1; 141, 3; 149, 4; 163, 5; 188, 9; 214, 3; 267, 5; 292, 9)мм ШИФР: Д – алмазное (diamond – алмаз) Л – лопастное (узкие секторы) К – ступенчатый профиль секторов Р – радиальные гладкие секторы или мелкие торовидные выступы И – импрегнированная матрица С – алмазы синтетические ЦИФРА – модификация долота ДЛС 188, 9 С 2

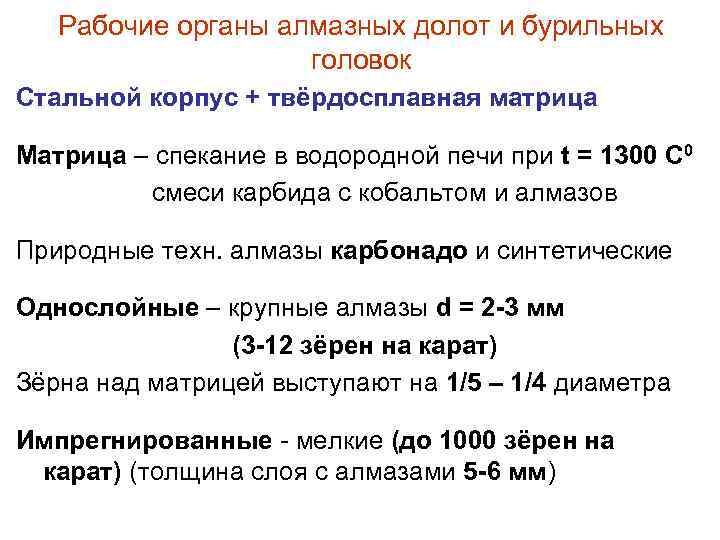

Рабочие органы алмазных долот и бурильных головок Стальной корпус + твёрдосплавная матрица Матрица – спекание в водородной печи при t = 1300 С 0 смеси карбида с кобальтом и алмазов Природные техн. алмазы карбонадо и синтетические Однослойные – крупные алмазы d = 2 -3 мм (3 -12 зёрен на карат) Зёрна над матрицей выступают на 1/5 – 1/4 диаметра Импрегнированные - мелкие (до 1000 зёрен на карат) (толщина слоя с алмазами 5 -6 мм)

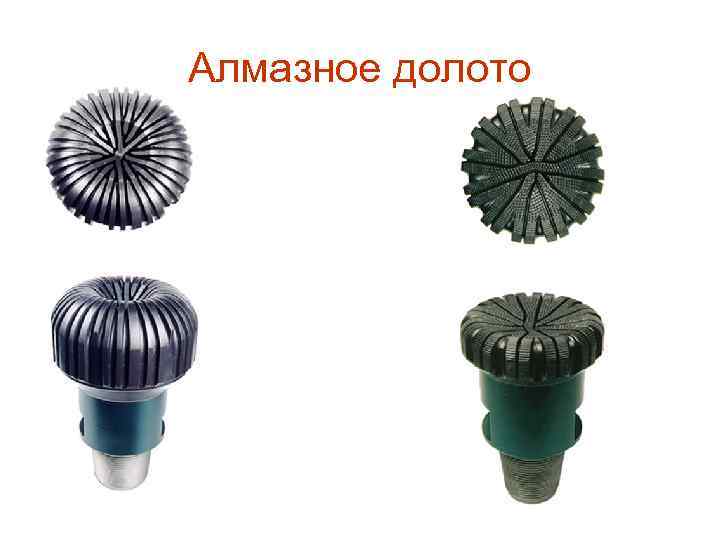

Алмазное долото
Алмазное долото

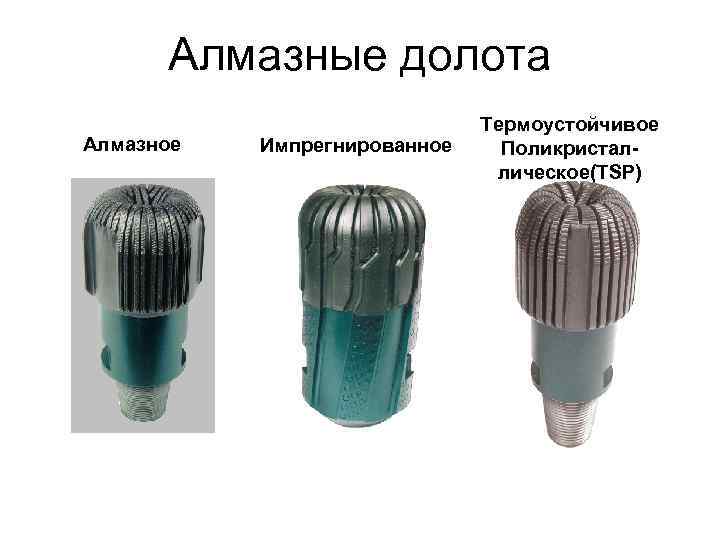

Алмазные долота Алмазное Импрегнированное Термоустойчивое Поликристаллическое(TSP)

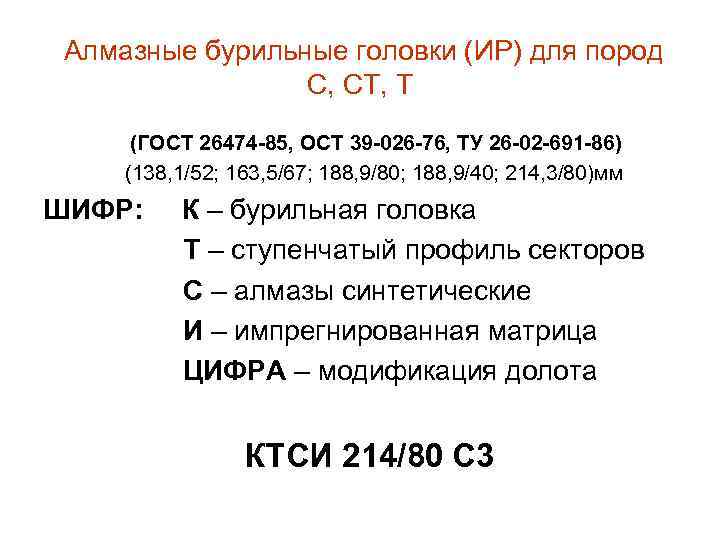

Алмазные бурильные головки (ИР) для пород С, СТ, Т (ГОСТ 26474 -85, ОСТ 39 -026 -76, ТУ 26 -02 -691 -86) (138, 1/52; 163, 5/67; 188, 9/80; 188, 9/40; 214, 3/80)мм ШИФР: К – бурильная головка Т – ступенчатый профиль секторов С – алмазы синтетические И – импрегнированная матрица ЦИФРА – модификация долота КТСИ 214/80 C 3

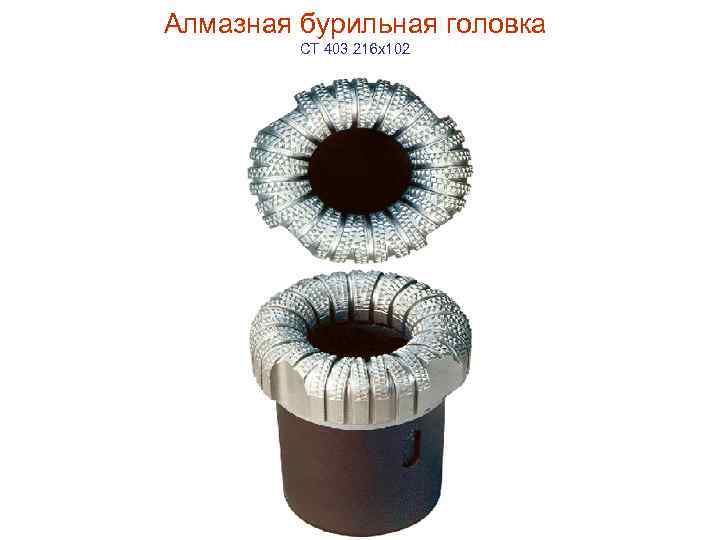

Алмазная бурильная головка CT 403 216 x 102

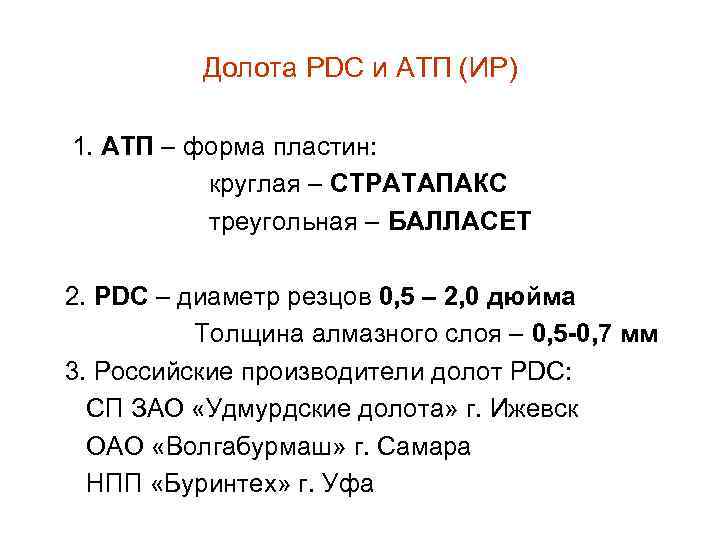

Долота PDC и АТП (ИР) 1. АТП – форма пластин: круглая – СТРАТАПАКС треугольная – БАЛЛАСЕТ 2. PDC – диаметр резцов 0, 5 – 2, 0 дюйма Толщина алмазного слоя – 0, 5 -0, 7 мм 3. Российские производители долот PDC: СП ЗАО «Удмурдские долота» г. Ижевск ОАО «Волгабурмаш» г. Самара НПП «Буринтех» г. Уфа

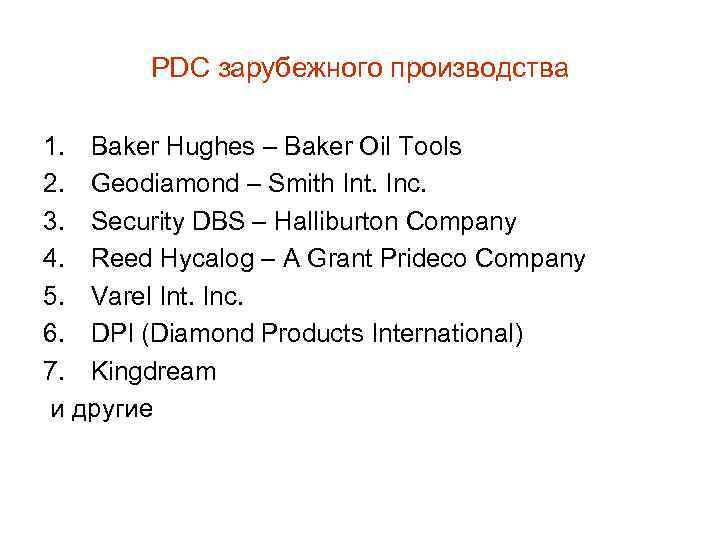

PDC зарубежного производства 1. Baker Hughes – Baker Oil Tools 2. Geodiamond – Smith Int. Inc. 3. Security DBS – Halliburton Company 4. Reed Hycalog – A Grant Prideco Company 5. Varel Int. Inc. 6. DPI (Diamond Products International) 7. Kingdream и другие

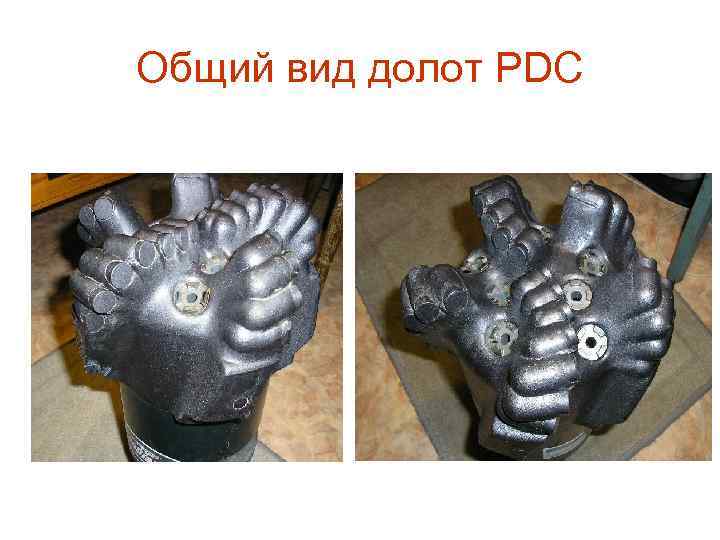

Общий вид долот PDC

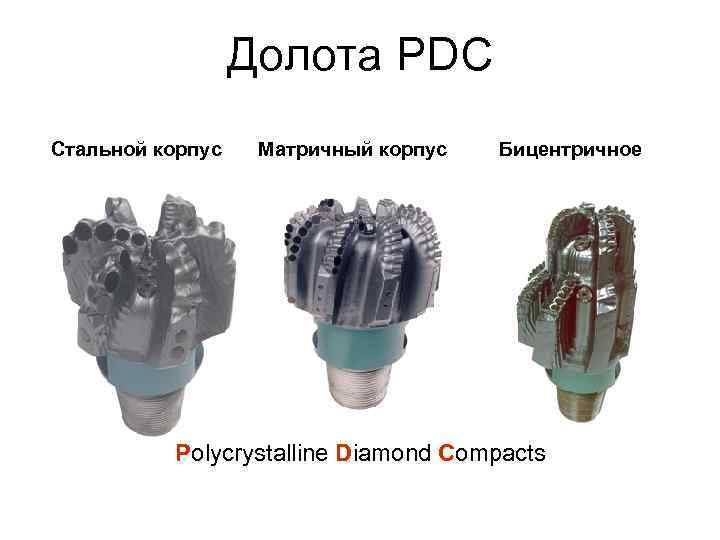

Долота PDC Стальной корпус Матричный корпус Бицентричное Polycrystalline Diamond Compacts
Общий вид долот PDC

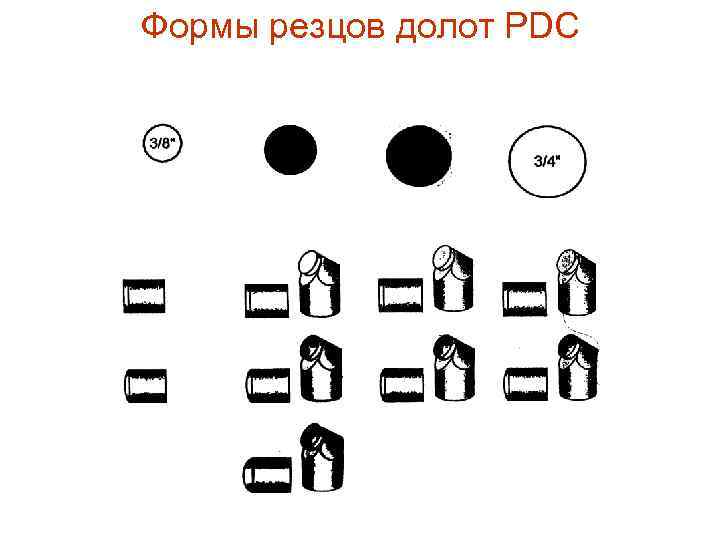

Формы резцов долот PDC
