Поняття про телебачення

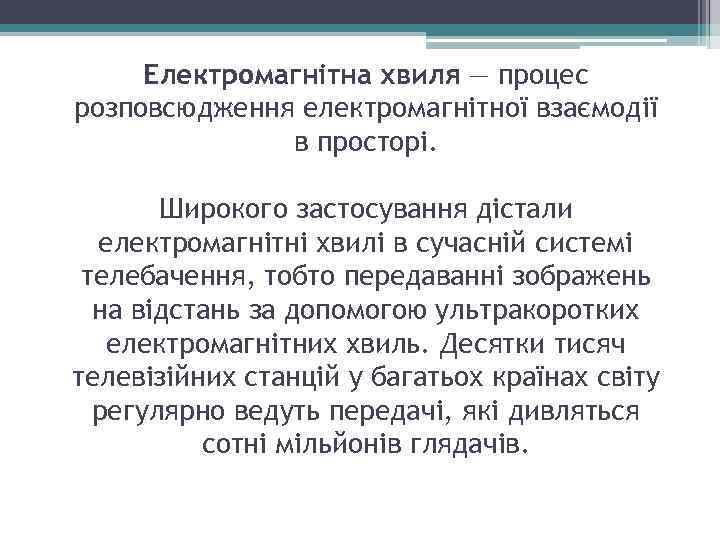

Електромагнітна хвиля — процес розповсюдження електромагнітної взаємодії в просторі. Широкого застосування дістали електромагнітні хвилі в сучасній системі телебачення, тобто передаванні зображень на відстань за допомогою ультракоротких електромагнітних хвиль. Десятки тисяч телевізійних станцій у багатьох країнах світу регулярно ведуть передачі, які дивляться сотні мільйонів глядачів.
Однак телебачення — це не лише телемовлення. Телебачення знаходить широке застосування в різних галузях народного господарства і в наукових дослідженнях.

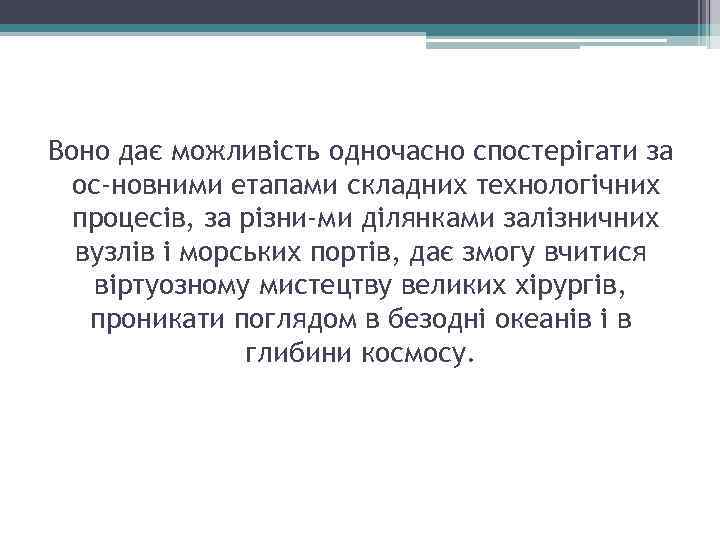

Воно дає можливість одночасно спостерігати за ос новними етапами складних технологічних процесів, за різни ми ділянками залізничних вузлів і морських портів, дає змогу вчитися віртуозному мистецтву великих хірургів, проникати поглядом в безодні океанів і в глибини космосу.

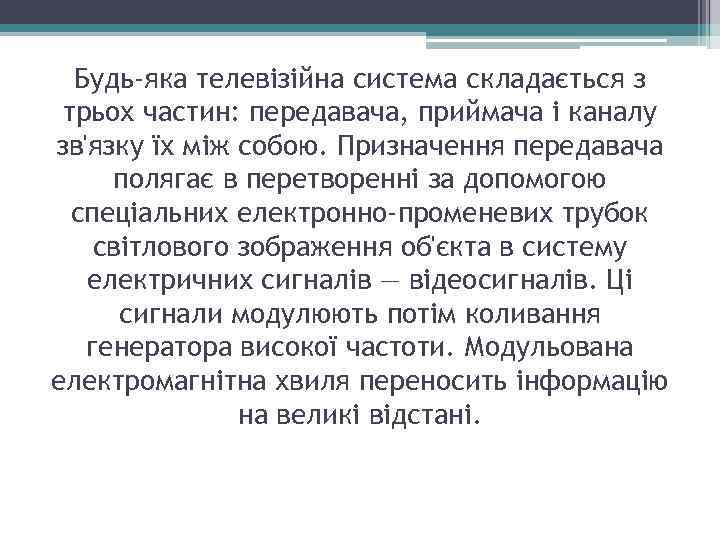

Будь-яка телевізійна система складається з трьох частин: передавача, приймача і каналу зв'язку їх між собою. Призначення передавача полягає в перетворенні за допомогою спеціальних електронно-променевих трубок світлового зображення об'єкта в систему електричних сигналів — відеосигналів. Ці сигнали модулюють потім коливання генератора високої частоти. Модульована електромагнітна хвиля переносить інформацію на великі відстані.

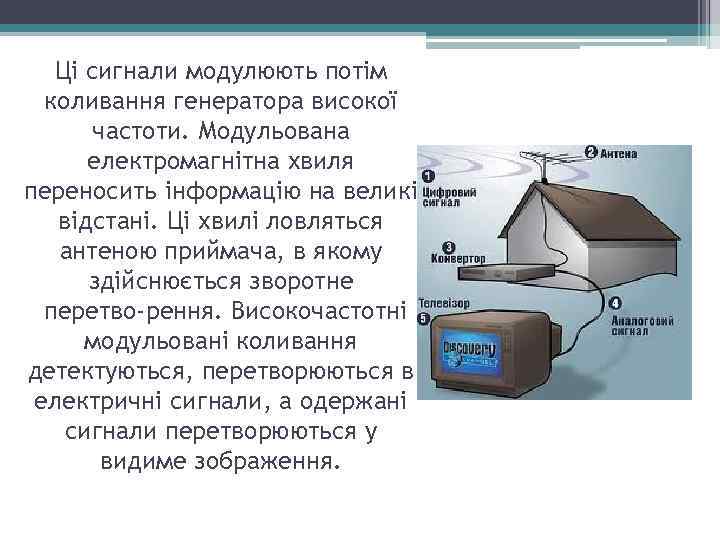

Ці сигнали модулюють потім коливання генератора високої частоти. Модульована електромагнітна хвиля переносить інформацію на великі відстані. Ці хвилі ловляться антеною приймача, в якому здійснюється зворотне перетво рення. Високочастотні модульовані коливання детектуються, перетворюються в електричні сигнали, а одержані сигнали перетворюються у видиме зображення.

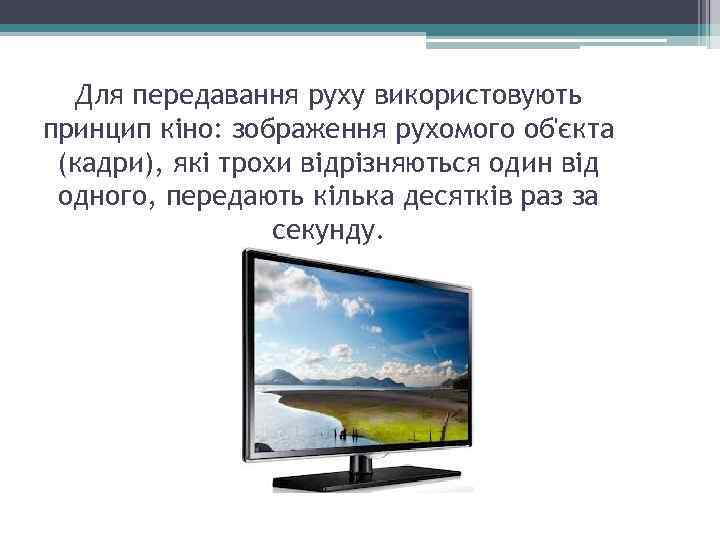

Для передавання руху використовують принцип кіно: зображення рухомого об'єкта (кадри), які трохи відрізняються один від одного, передають кілька десятків раз за секунду.

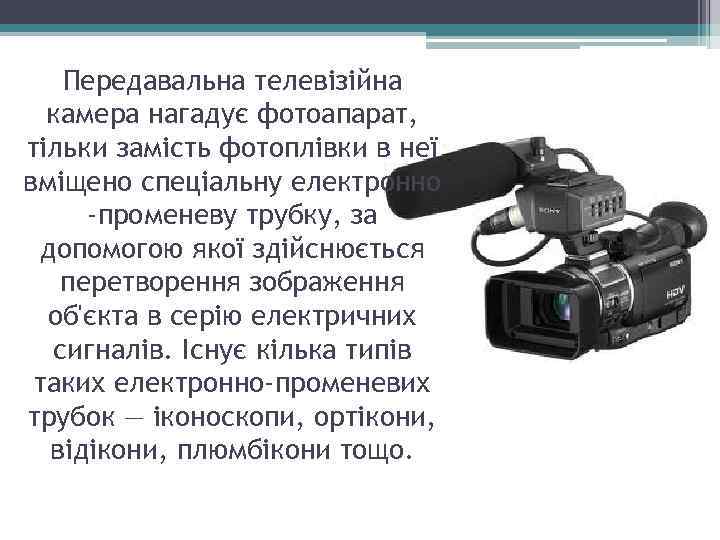

Передавальна телевізійна камера нагадує фотоапарат, тільки замість фотоплівки в неї вміщено спеціальну електронно -променеву трубку, за допомогою якої здійснюється перетворення зображення об'єкта в серію електричних сигналів. Існує кілька типів таких електронно-променевих трубок — іконоскопи, ортікони, відікони, плюмбікони тощо.

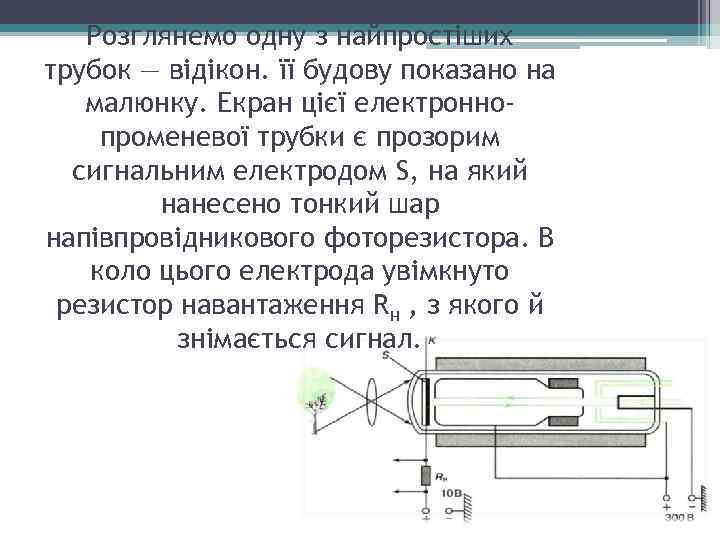

Розглянемо одну з найпростіших трубок — відікон. її будову показано на малюнку. Екран цієї електроннопроменевої трубки є прозорим сигнальним електродом S, на який нанесено тонкий шар напівпровідникового фоторезистора. В коло цього електрода увімкнуто резистор навантаження Rн , з якого й знімається сигнал.

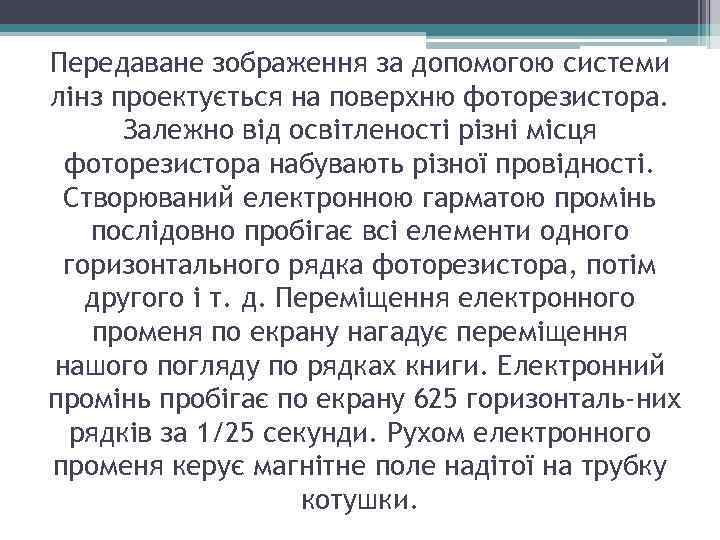

Передаване зображення за допомогою системи лінз проектується на поверхню фоторезистора. Залежно від освітленості різні місця фоторезистора набувають різної провідності. Створюваний електронною гарматою промінь послідовно пробігає всі елементи одного горизонтального рядка фоторезистора, потім другого і т. д. Переміщення електронного променя по екрану нагадує переміщення нашого погляду по рядках книги. Електронний промінь пробігає по екрану 625 горизонталь них рядків за 1/25 секунди. Рухом електронного променя керує магнітне поле надітої на трубку котушки.

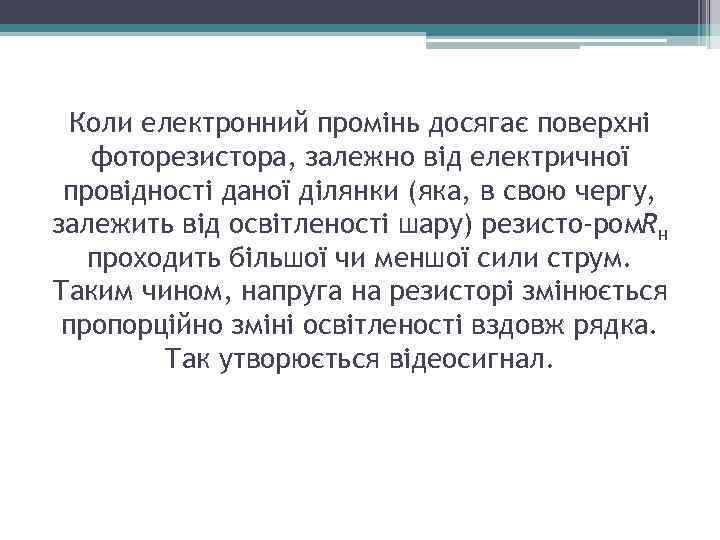

Коли електронний промінь досягає поверхні фоторезистора, залежно від електричної провідності даної ділянки (яка, в свою чергу, залежить від освітленості шару) резисто ром. Rн проходить більшої чи меншої сили струм. Таким чином, напруга на резисторі змінюється пропорційно зміні освітленості вздовж рядка. Так утворюється відеосигнал.

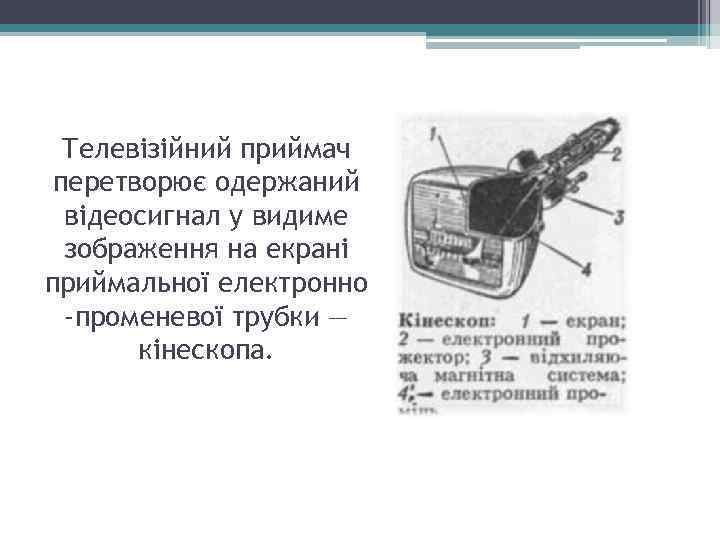

Телевізійний приймач перетворює одержаний відеосигнал у видиме зображення на екрані приймальної електронно -променевої трубки — кінескопа.

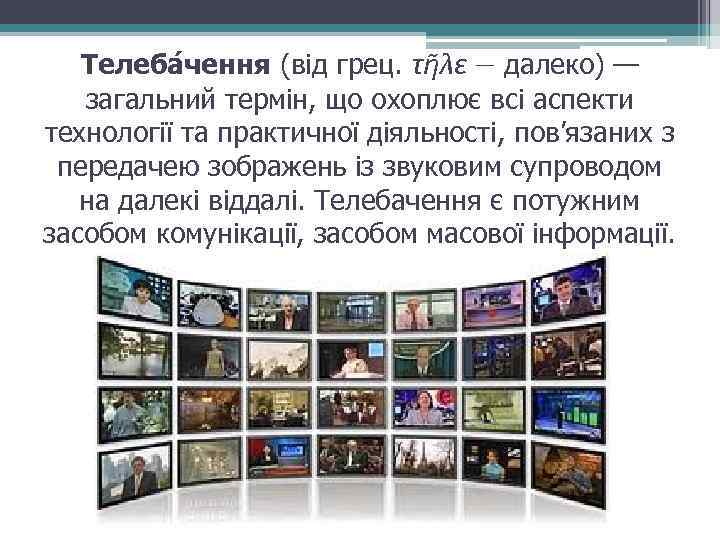

Телеба чення (від грец. τῆλε — далеко) — загальний термін, що охоплює всі аспекти технології та практичної діяльності, пов’язаних з передачею зображень із звуковим супроводом на далекі віддалі. Телебачення є потужним засобом комунікації, засобом масової інформації.

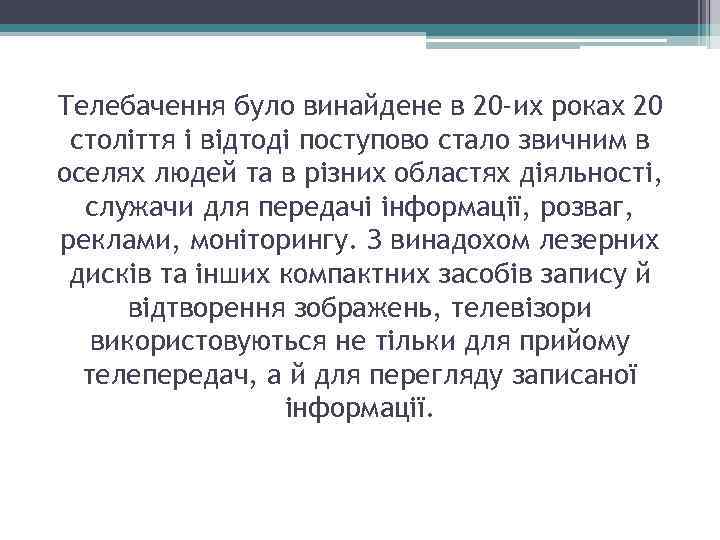

Телебачення було винайдене в 20 -их роках 20 століття і відтоді поступово стало звичним в оселях людей та в різних областях діяльності, служачи для передачі інформації, розваг, реклами, моніторингу. З винадохом лезерних дисків та інших компактних засобів запису й відтворення зображень, телевізори використовуються не тільки для прийому телепередач, а й для перегляду записаної інформації.

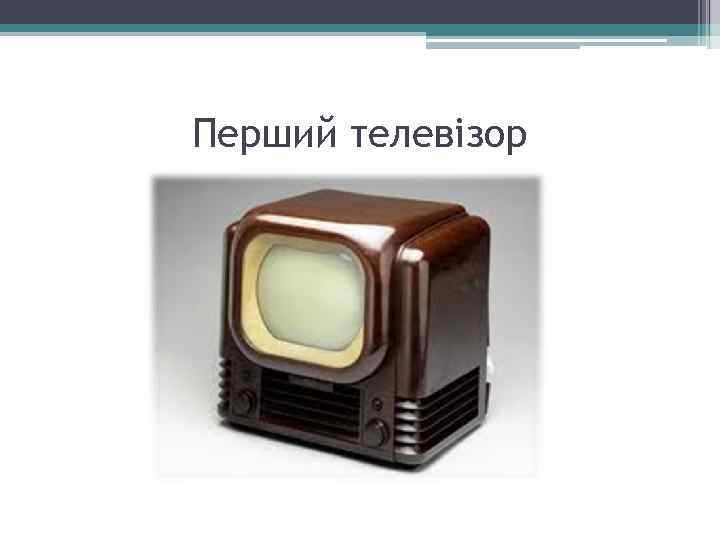

Перший телевізор
