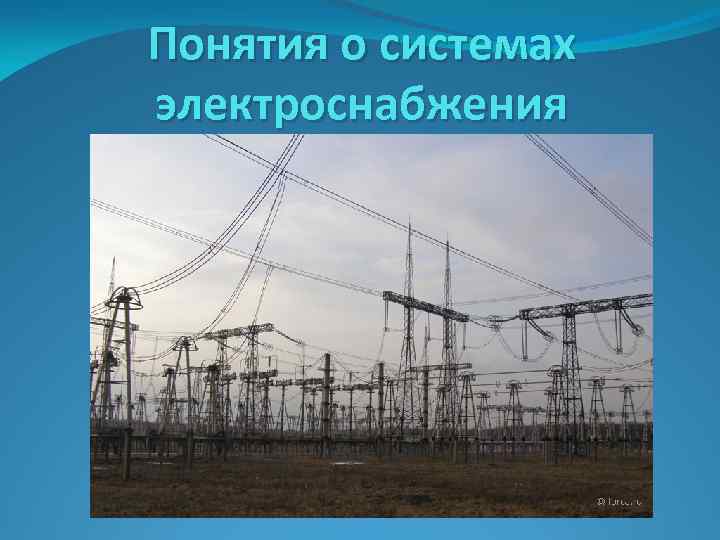

Понятия о системах электроснабжения Понятия о системах электроснабжения

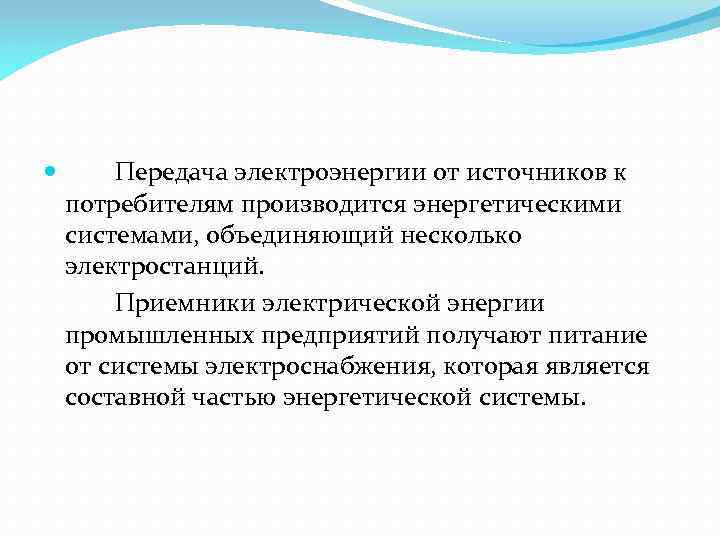

 Передача электроэнергии от источников к потребителям производится энергетическими системами, объединяющий несколько электростанций. Приемники Передача электроэнергии от источников к потребителям производится энергетическими системами, объединяющий несколько электростанций. Приемники электрической энергии промышленных предприятий получают питание от системы электроснабжения, которая является составной частью энергетической системы.

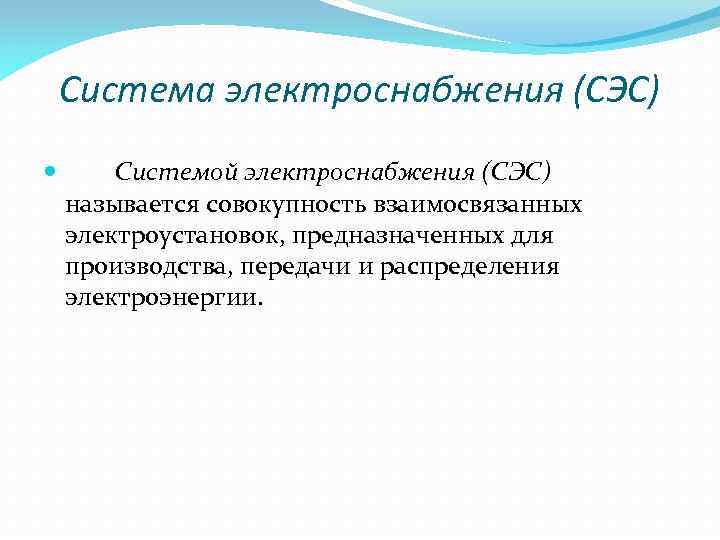

Система электроснабжения (СЭС) Системой электроснабжения (СЭС) называется совокупность взаимосвязанных электроустановок, предназначенных для производства, передачи Система электроснабжения (СЭС) Системой электроснабжения (СЭС) называется совокупность взаимосвязанных электроустановок, предназначенных для производства, передачи и распределения электроэнергии.

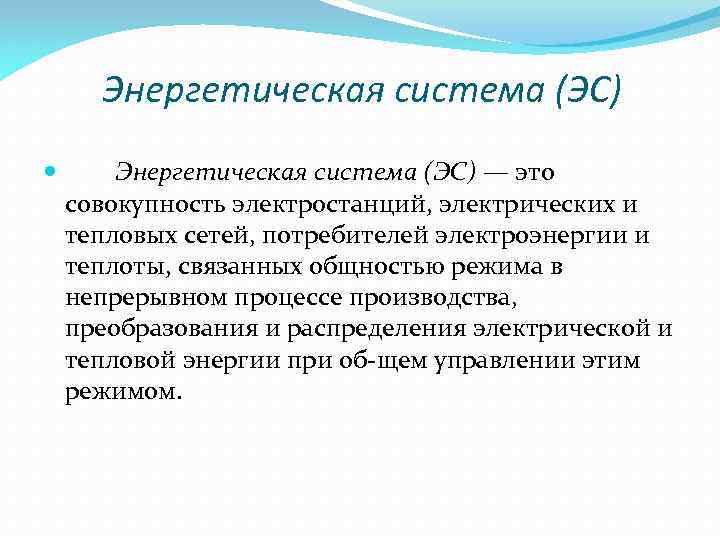

Энергетическая система (ЭС) — это совокупность электростанций, электрических и тепловых сетей, потребителей электроэнергии и Энергетическая система (ЭС) — это совокупность электростанций, электрических и тепловых сетей, потребителей электроэнергии и теплоты, связанных общностью режима в непрерывном процессе производства, преобразования и распределения электрической и тепловой энергии при об щем управлении этим режимом.

Электроэнергетическая система (ЭЭС) Электроэнергетической системой (ЭЭС) называется часть энергетической системы без тепловых сетей и Электроэнергетическая система (ЭЭС) Электроэнергетической системой (ЭЭС) называется часть энергетической системы без тепловых сетей и потребителей теплоты. Электроэнергетическая система обеспечивает цен трализованное электроснабжение потребителей на территории, охватываемой подчиненными ей электрическими сетями.

Электрическая сеть Электрической сетью называется совокупность электроустановок для передачи и распределения электроэнергии на определенной Электрическая сеть Электрической сетью называется совокупность электроустановок для передачи и распределения электроэнергии на определенной территории, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, аппаратуры присоединения, защиты и управления.

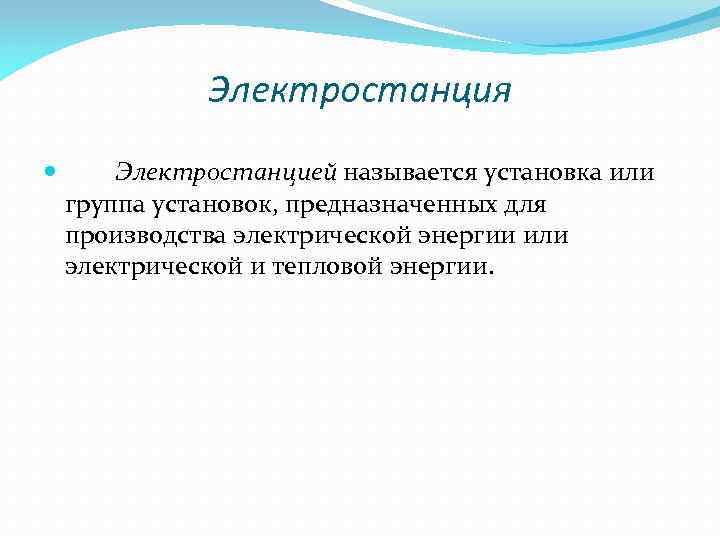

Электростанция Электростанцией называется установка или группа установок, предназначенных для производства электрической энергии или электрической Электростанция Электростанцией называется установка или группа установок, предназначенных для производства электрической энергии или электрической и тепловой энергии.

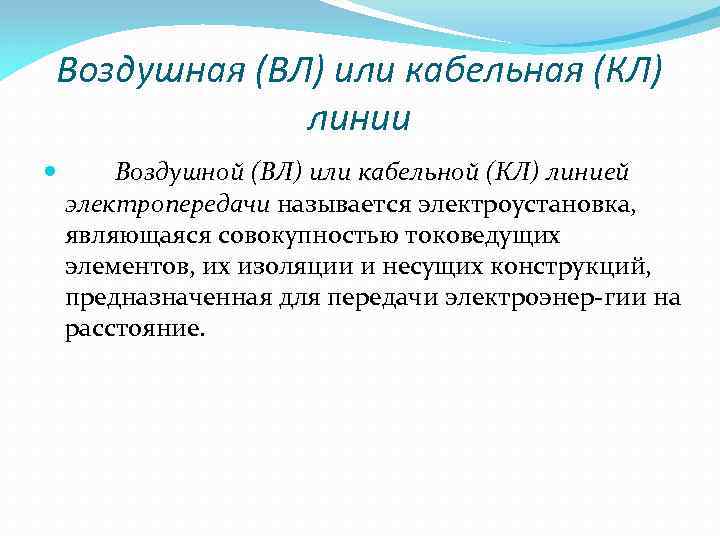

Воздушная (ВЛ) или кабельная (КЛ) линии Воздушной (ВЛ) или кабельной (КЛ) линией электропередачи называется Воздушная (ВЛ) или кабельная (КЛ) линии Воздушной (ВЛ) или кабельной (КЛ) линией электропередачи называется электроустановка, являющаяся совокупностью токоведущих элементов, их изоляции и несущих конструкций, предназначенная для передачи электроэнер гии на расстояние.

Приемный пункт (или пункт приема) электроэнергии Приемным пунктом (или пунктом приема) электроэнергии называется электроустановка, Приемный пункт (или пункт приема) электроэнергии Приемным пунктом (или пунктом приема) электроэнергии называется электроустановка, на которую поступает электроэнергия для электроприемников предприятия от внешнего источника питания. В зависимости от потребляемой мощности и от удаленности от источника питания приемными пунктами электроэнергии могут быть УРП, ГПП, ПГВ, ТП, РП, ЦРП.

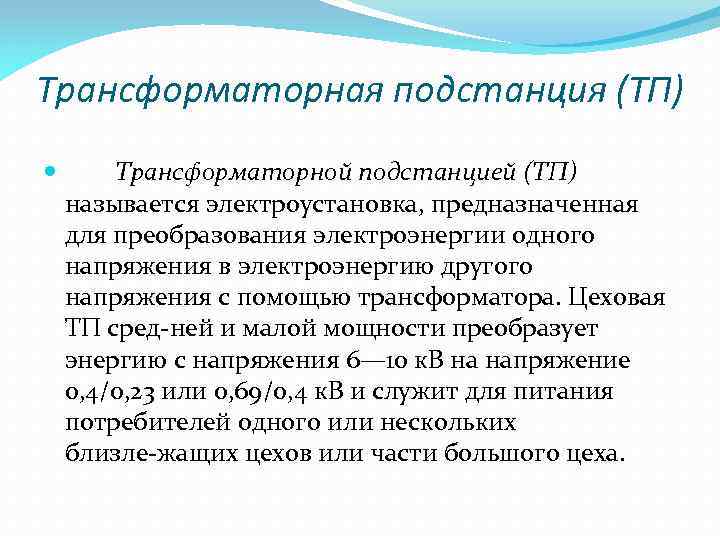

Трансформаторная подстанция (ТП) Трансформаторной подстанцией (ТП) называется электроустановка, предназначенная для преобразования электроэнергии одного напряжения Трансформаторная подстанция (ТП) Трансформаторной подстанцией (ТП) называется электроустановка, предназначенная для преобразования электроэнергии одного напряжения в электроэнергию другого напряжения с помощью трансформатора. Цеховая ТП сред ней и малой мощности преобразует энергию с напряжения 6— 10 к. В на напряжение 0, 4/0, 23 или 0, 69/0, 4 к. В и служит для питания потребителей одного или нескольких близле жащих цехов или части большого цеха.

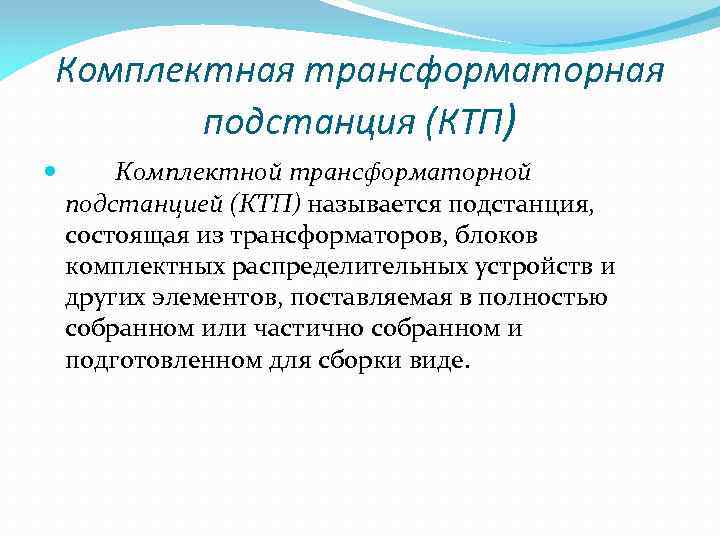

Комплектная трансформаторная подстанция (КТП) Комплектной трансформаторной подстанцией (КТП) называется подстанция, состоящая из трансформаторов, блоков Комплектная трансформаторная подстанция (КТП) Комплектной трансформаторной подстанцией (КТП) называется подстанция, состоящая из трансформаторов, блоков комплектных распределительных устройств и других элементов, поставляемая в полностью собранном или частично собранном и подготовленном для сборки виде.

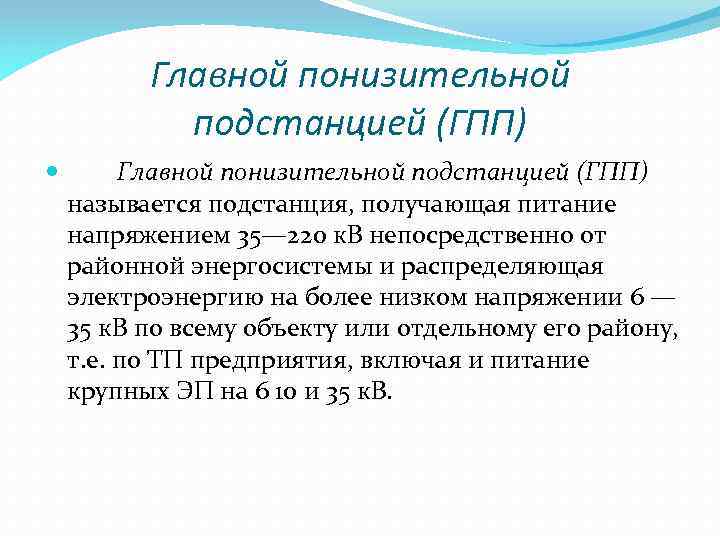

Главной понизительной подстанцией (ГПП) называется подстанция, получающая питание напряжением 35— 220 к. В непосредственно Главной понизительной подстанцией (ГПП) называется подстанция, получающая питание напряжением 35— 220 к. В непосредственно от районной энергосистемы и распределяющая электроэнергию на более низком напряжении 6 — 35 к. В по всему объекту или отдельному его району, т. е. по ТП предприятия, включая и питание крупных ЭП на 6 10 и 35 к. В.

Глубокий ввод Глубоким вводом называется система питания электро энергией, при которой электрическая линия подводится Глубокий ввод Глубоким вводом называется система питания электро энергией, при которой электрическая линия подводится возможно ближе к электроустановкам потребителей для уменьшения числа ступеней трансформации, снижения потерь мощности и энергии.

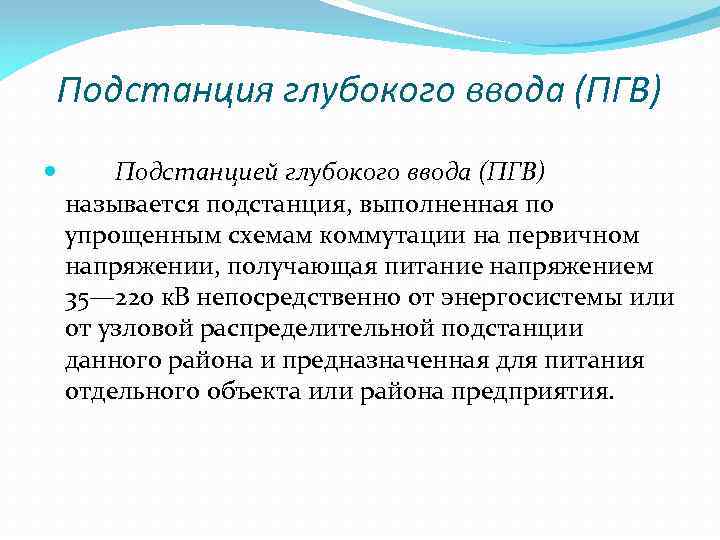

Подстанция глубокого ввода (ПГВ) Подстанцией глубокого ввода (ПГВ) называется подстанция, выполненная по упрощенным схемам Подстанция глубокого ввода (ПГВ) Подстанцией глубокого ввода (ПГВ) называется подстанция, выполненная по упрощенным схемам коммутации на первичном напряжении, получающая питание напряжением 35— 220 к. В непосредственно от энергосистемы или от узловой распределительной подстанции данного района и предназначенная для питания отдельного объекта или района предприятия.

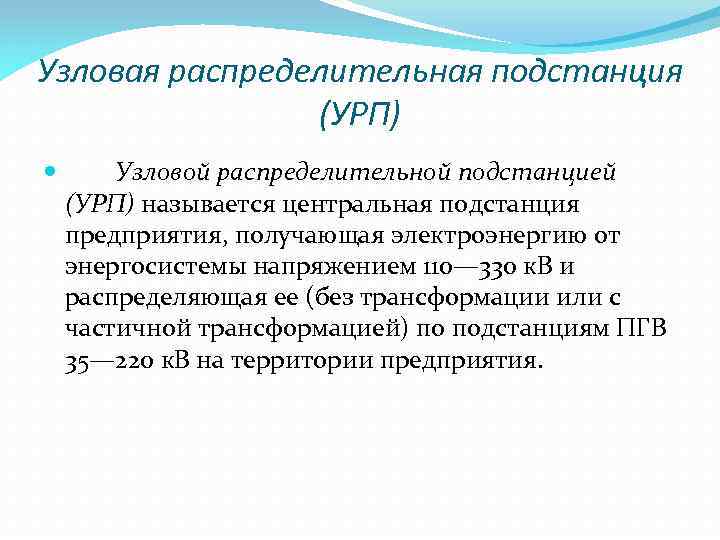

Узловая распределительная подстанция (УРП) Узловой распределительной подстанцией (УРП) называется центральная подстанция предприятия, получающая электроэнергию Узловая распределительная подстанция (УРП) Узловой распределительной подстанцией (УРП) называется центральная подстанция предприятия, получающая электроэнергию от энергосистемы напряжением 110— 330 к. В и распределяющая ее (без трансформации или с частичной трансформацией) по подстанциям ПГВ 35— 220 к. В на территории предприятия.

 УРП отличается от ГПП большей мощностью и тем, что основная мощность УРП при УРП отличается от ГПП большей мощностью и тем, что основная мощность УРП при подводимом напряжении 110— 220 к. В распределяется без трансформации по подстанциям глубокого ввода. УРП имеет иногда районное значение, так как может обслуживать несколько промышленных предприятий и других потребителей, или она может обслуживать данное предприятие, но находиться в ведении и эксплуатации ЭС.

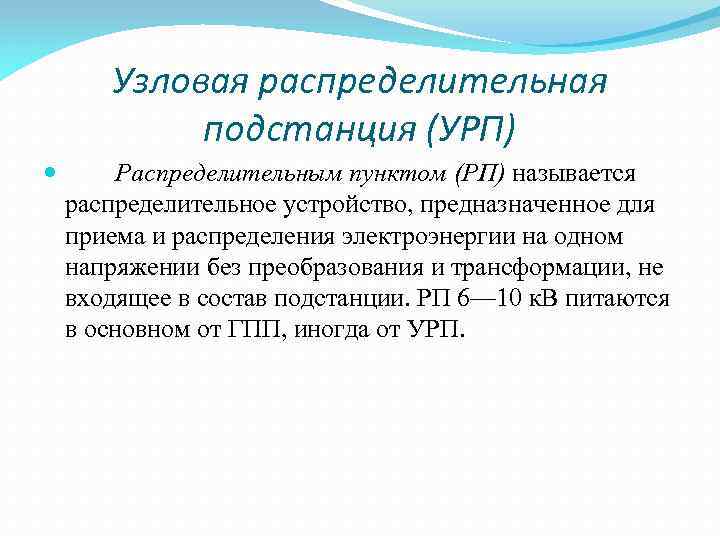

Узловая распределительная подстанция (УРП) Распределительным пунктом (РП) называется распределительное устройство, предназначенное для приема и Узловая распределительная подстанция (УРП) Распределительным пунктом (РП) называется распределительное устройство, предназначенное для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации, не входящее в состав подстанции. РП 6— 10 к. В питаются в основном от ГПП, иногда от УРП.

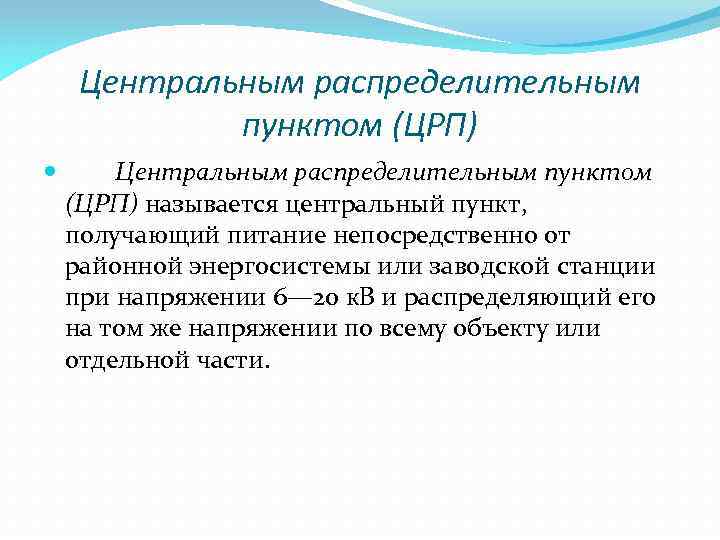

Центральным распределительным пунктом (ЦРП) называется центральный пункт, получающий питание непосредственно от районной энергосистемы или Центральным распределительным пунктом (ЦРП) называется центральный пункт, получающий питание непосредственно от районной энергосистемы или заводской станции при напряжении 6— 20 к. В и распределяющий его на том же напряжении по всему объекту или отдельной части.
