Понятие переменного тока, преимущества, характеристики и его получение. Карманов Михаил 27 группа

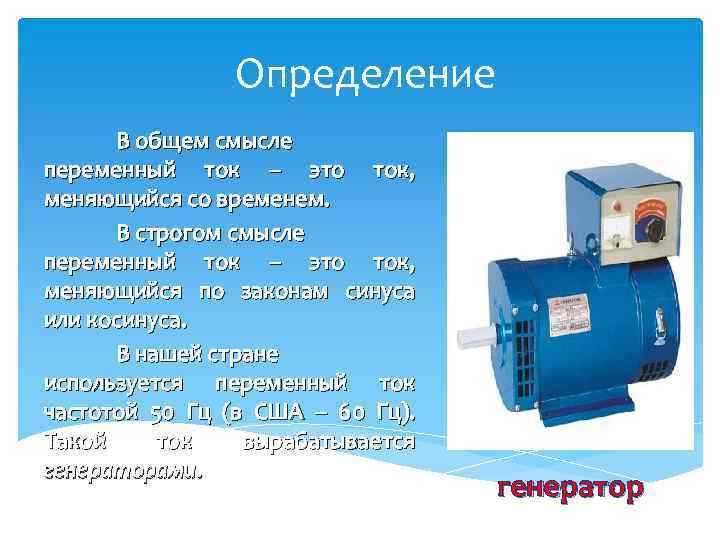

Определение В общем смысле переменный ток – это ток, меняющийся со временем. В строгом смысле переменный ток – это ток, меняющийся по законам синуса или косинуса. В нашей стране используется переменный ток частотой 50 Гц (в США – 60 Гц). Такой ток вырабатывается генераторами. генератор

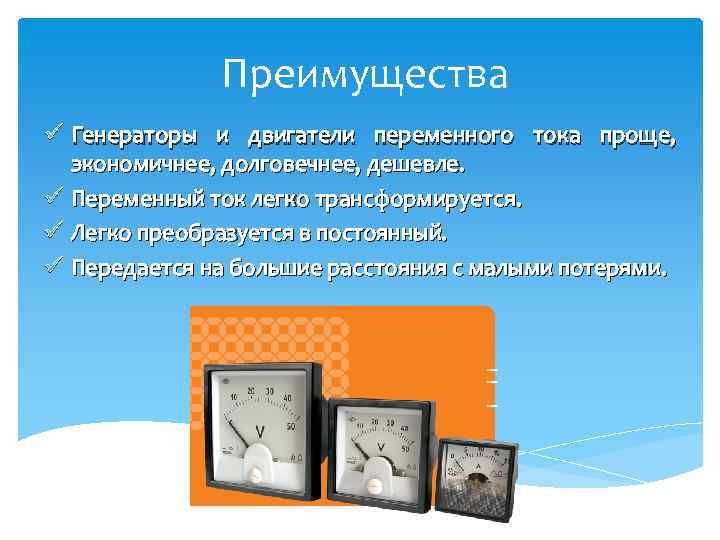

Преимущества ü Генераторы и двигатели переменного тока проще, экономичнее, долговечнее, дешевле. ü Переменный ток легко трансформируется. ü Легко преобразуется в постоянный. ü Передается на большие расстояния с малыми потерями.

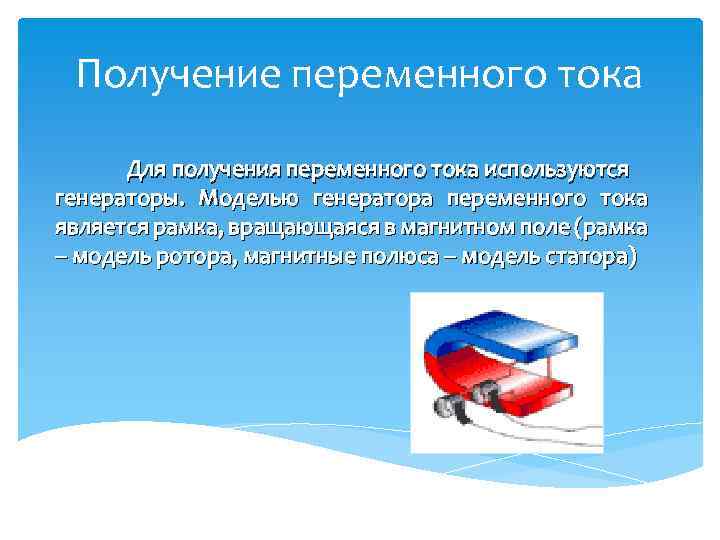

Получение переменного тока Для получения переменного тока используются генераторы. Моделью генератора переменного тока является рамка, вращающаяся в магнитном поле (рамка – модель ротора, магнитные полюса – модель статора)

Осциллограммы тока Для наблюдения за колебаниями происходящими с большой частотой используют осциллографы. Переменный ток

График переменного тока

Характеристики переменного тока

Характеристики переменного тока

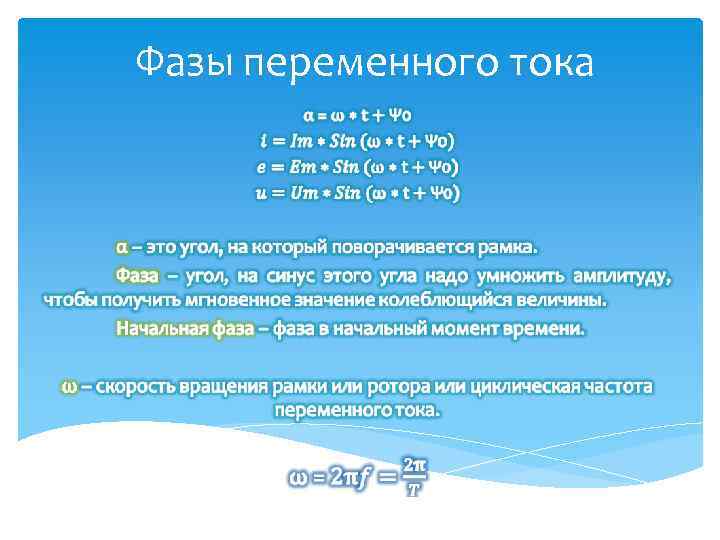

Фазы переменного тока

Активное сопротивление – это такое сопротивление, которое энергию от источника тока потребляет, а обратно источнику возвращает. Пусть напряжение в цепи меняется по закону: u = Umcos ωt , ~ u R тогда i = u/R = Imcos ωt u – мгновенное значение напряжения i – мгновенное значение силы тока u i t Для активного сопротивления сила тока совпадает по фазе с напряжением.

Емкостное сопротивление ~ u С Если цепь содержит конденсатор, то сопротивление такой цепи называют ёмкостным. u i t Xc = 1/ωC u = Umcos ωt i = Imcos (ωt + π/2) Cила тока опережает по фазе напряжение или напряжение отстает от тока на 90˚.

Индуктивное сопротивление XL = ωL ~ u L u = Umcos ωt i = Imcos (ωt − π/2) u i t Cила тока отстаёт по фазе от напряжения или напряжение опережает ток на 90˚.
