Понятие человеко-машинного интерфейса Человеко-машинный интерфейс ЧМИ англ

Понятие человеко-машинного интерфейса

Человеко-машинный интерфейс (ЧМИ) (англ. Human machine interface, HMI) — широкое понятие, охватывающее инженерные решения, обеспечивающие взаимодействие человека-оператора с управляемыми им машинами. Создание систем человеко-машинного интерфейса тесно связано с понятиями эргономика и юзабилити.

Эргоно мика (от др. -греч. ἔργον — работа и νόμος — «закон» ) — в традиционном понимании — наука о приспособлении должностных обязанностей, рабочих мест, предметов и объектов труда, а также компьютерных программ для наиболее безопасного и эффективного труда работника, исходя из физических и психических особенностей человеческого организма. Более широкое определение эргономики, принятое в 2010 году Международной Ассоциацией Эргономики (IEA), звучит так: «Научная дисциплина, изучающая взаимодействие человека и других элементов системы, а также сфера деятельности по применению теории, принципов, данных и методов этой науки для обеспечения благополучия человека и оптимизации общей производительности системы»

Юзабилити — целесообразность---дословно «возможность использования» , «способность быть использованным» , «полезность» ) — понятие в микроэргономике, обозначающее итоговый уровень удобности предмета для использования в заявленных целях. Термин имеет связь с понятием «эргономичность» , но в отличие от последнего меньше ассоциируется с технической эстетикой, с внешним видом и более привязан к утилитарности «целесообразного» объекта. Русскоязычный аналог — целесообразность.

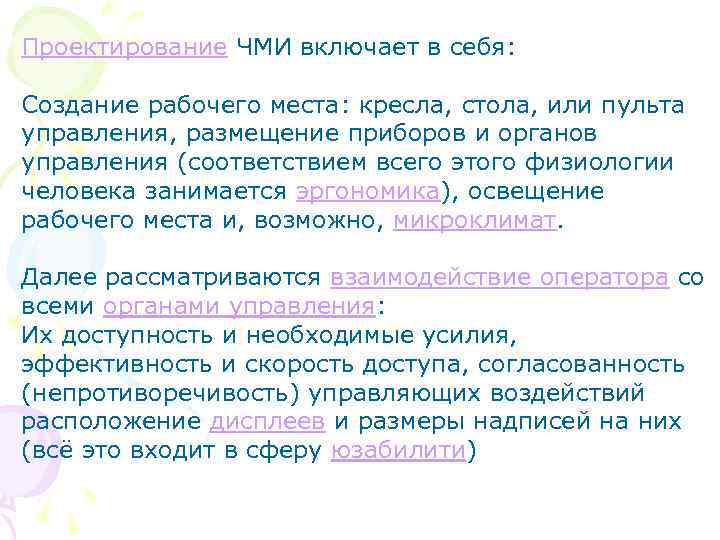

Проектирование ЧМИ включает в себя: Создание рабочего места: кресла, стола, или пульта управления, размещение приборов и органов управления (соответствием всего этого физиологии человека занимается эргономика), освещение рабочего места и, возможно, микроклимат. Далее рассматриваются взаимодействие оператора со всеми органами управления: Их доступность и необходимые усилия, эффективность и скорость доступа, согласованность (непротиворечивость) управляющих воздействий расположение дисплеев и размеры надписей на них (всё это входит в сферу юзабилити)

Одной из наиболее сложных задач является создание эффективного ЧМИ рабочих мест сложных машин с множеством органов управления, например пилотов самолёта и космических кораблей.

Человеко-машинный интерфейс (ЧМИ) - широкое понятие, охватывающее инженерные решения, обеспечивающие взаимодействие оператора с управляемыми им машинами. Создание систем человеко-машинного интерфейса тесно связано с эргономикой, но не тождественно ей. Проектирование ЧМИ включает в себя создание рабочего места: кресла, стола, или пульта управления, размещение приборов и органов управления, освещение рабочего места, а, возможно, и микроклимат. Далее рассматриваются действия оператора с органами управления, их доступность и необходимые усилия, согласованность (непротиворечивость) управляющих воздействий и <защита от дурака>, расположение дисплеев и размеры надписей на них. Наиболее сложной задачей является создание ЧМИ для пилотов самолета. В промышленных условиях ЧМИ чаще всего реализуется с использованием типовых средств: операторских панелей, персональных компьютеров и типового программного обеспечения

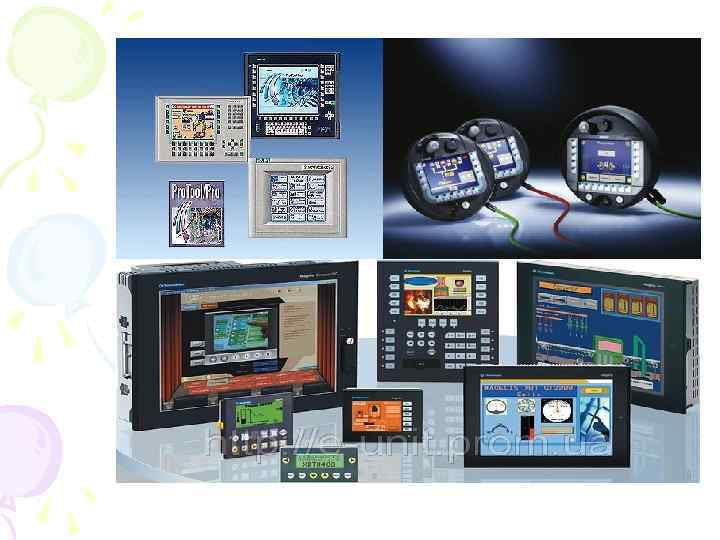

Мобильные панели оператора SIMATIC Mobile Panel 177 / 277 IWLAN Панели оператора SIMATIC Mobile Panel предназначены для решения задач оперативного управления и мониторинга и позволяют выполнять весь объем функций человеко-машинного интерфейса из различных точек производственного предприятия. Панели могут использоваться с программируемыми контроллерами SIMATIC S 5/ S 7, системами компьютерного управления Win. AC, программируемыми контроллерами других производителей

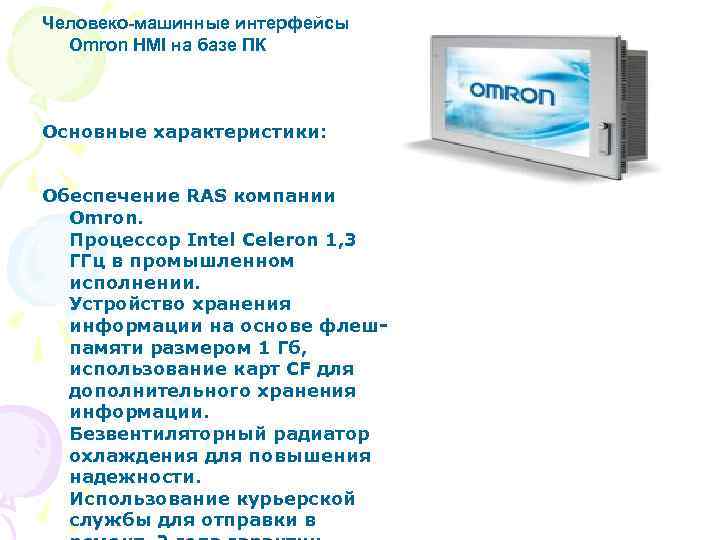

Человеко-машинные интерфейсы Omron HMI на базе ПК Основные характеристики: Обеспечение RAS компании Omron. Процессор Intel Celeron 1, 3 ГГц в промышленном исполнении. Устройство хранения информации на основе флешпамяти размером 1 Гб, использование карт CF для дополнительного хранения информации. Безвентиляторный радиатор охлаждения для повышения надежности. Использование курьерской службы для отправки в

Человеко-машинный интерфейс Omron HMI + Управление NSJ 12 - это программируемый терминал с 12 дюймовым экраном в комбинации с ПЛК и сетевым интерфейсом. Omron HMI + Управление NSJ 12 с экраном на 256 цветов (32768 при отображении объектов растровой графики) снабжена двумя USB-портами для загрузки экранов или их вывода на печать, а также разъемом для подсоединения дополнительной платы Ethernet. Программируемый терминал объединен в одном корпусе с ПЛК CJ 1 G-CPU 45 H и сетевым интерфейсом Device. Net или Profibus. Компактный корпус этого комбинированного устройства занимает меньше места, чем входящие в него отдельные продукты. Архитектура Sysmac One полностью прозрачна, поэтому и ПЛК, и сеть (включая полевые устройства), и программируемый терминал доступны через один порт, что, при дистанционном обслуживании системы, является большим преимуществом.

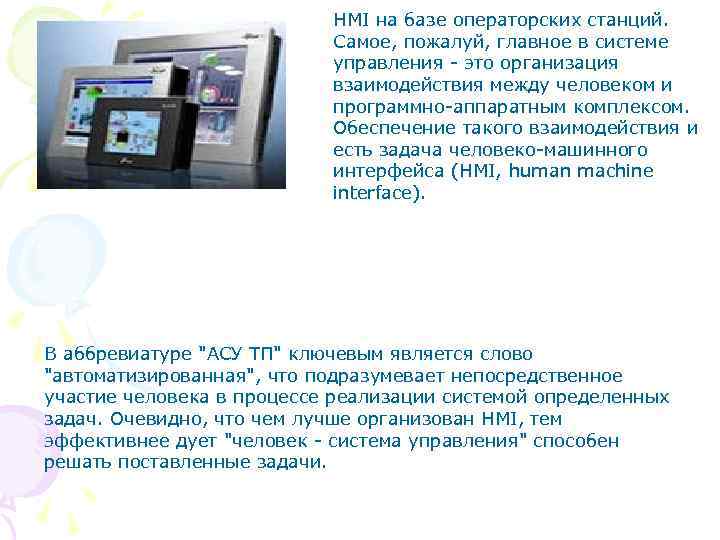

HMI на базе операторских станций. Самое, пожалуй, главное в системе управления - это организация взаимодействия между человеком и программно-аппаратным комплексом. Обеспечение такого взаимодействия и есть задача человеко-машинного интерфейса (HMI, human machine interface). В аббревиатуре "АСУ ТП" ключевым является слово "автоматизированная", что подразумевает непосредственное участие человека в процессе реализации системой определенных задач. Очевидно, что чем лучше организован HMI, тем эффективнее дует "человек - система управления" способен решать поставленные задачи.

SCADA-системы: общие понятия и структура

SCADA - процесс сбора информации реального времени с удаленных точек (объектов) для обработки, анализа и возможного управления удаленными объектами. Требование обработки реального времени обусловлено необходимостью доставки (выдачи) всех необходимых событий (сообщений) и данных на центральный интерфейс оператора (диспетчера). В то же время понятие реального времени отличается для различных SCADAсистем. SCADA системы могут применяться в различных сферах: как в узких, так и в более широких. Они применяются в управлении передачи и распределения электроэнергии, в промышленных производствах, в производствах электроэнергии, в водозаборах и водоочистках, в добыче и транспортировки нефти и газа, в управлении космическими объектами, в телекоммуникациях, а так же в военной области.
