Помехи в цепях питания печатных плат бортовой аппаратуры космических аппаратов Студент 119 гр. Жанайдаров А. К.

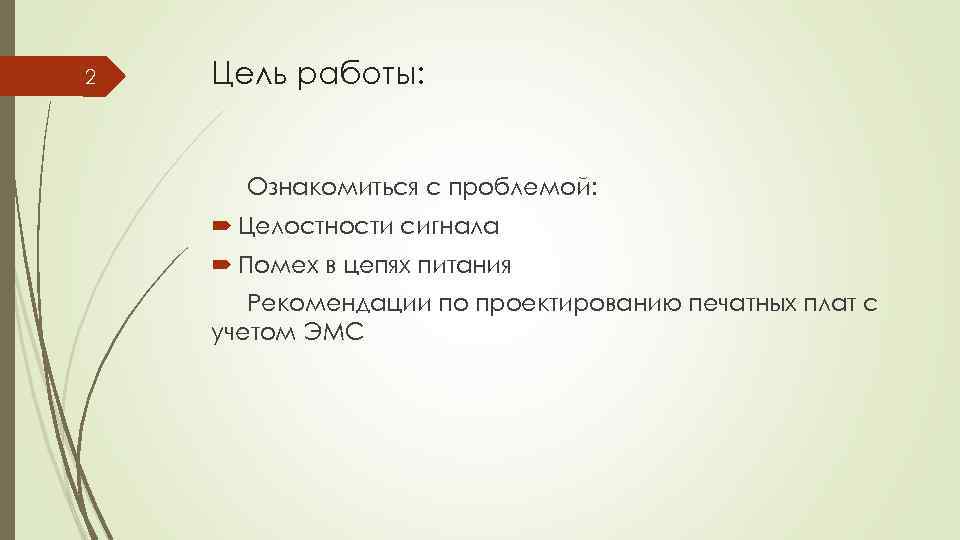

2 Цель работы: Ознакомиться с проблемой: Целостности сигнала Помех в цепях питания Рекомендации по проектированию печатных плат с учетом ЭМС
Целостность сигнала 3 Существует ряд основных задач обеспечения целостности сигналов при проектировании высокоскоростных плат: 1. Отражения 2. Перекрестные помехи 3. Помехи в шинах питания и земли при коммутации цифровых микросхем
Помехи в цепях питания 4 С увеличением тактовой частоты проблема помех в цепях земля-питание становится все более актуальной, так как динамические процессы в этих цепях во время переключения микросхем приводят к коммутационным помехам различного вида 4

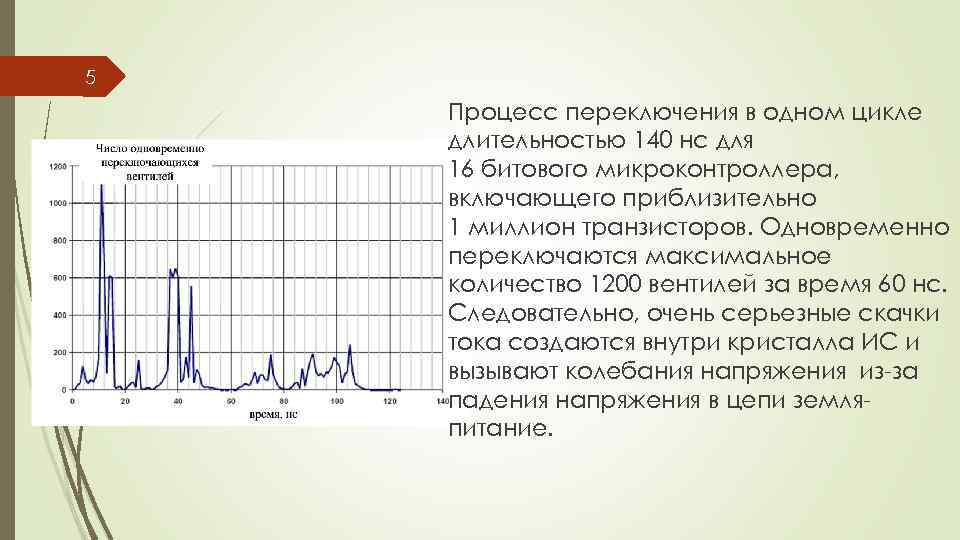

5 Процесс переключения в одном цикле длительностью 140 нс для 16 битового микроконтроллера, включающего приблизительно 1 миллион транзисторов. Одновременно переключаются максимальное количество 1200 вентилей за время 60 нс. Следовательно, очень серьезные скачки тока создаются внутри кристалла ИС и вызывают колебания напряжения из-за падения напряжения в цепи земляпитание.

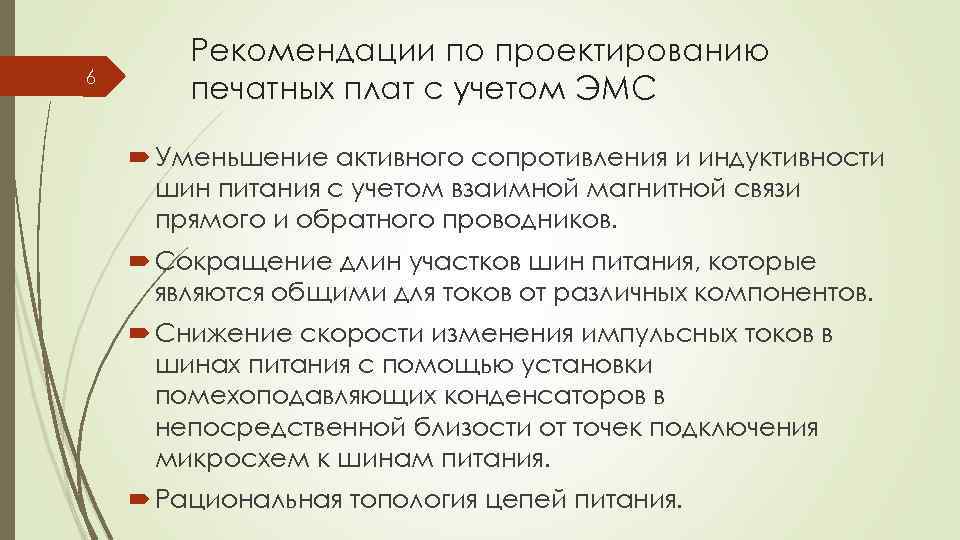

6 Рекомендации по проектированию печатных плат с учетом ЭМС Уменьшение активного сопротивления и индуктивности шин питания с учетом взаимной магнитной связи прямого и обратного проводников. Сокращение длин участков шин питания, которые являются общими для токов от различных компонентов. Снижение скорости изменения импульсных токов в шинах питания с помощью установки помехоподавляющих конденсаторов в непосредственной близости от точек подключения микросхем к шинам питания. Рациональная топология цепей питания.
7 Схема САН

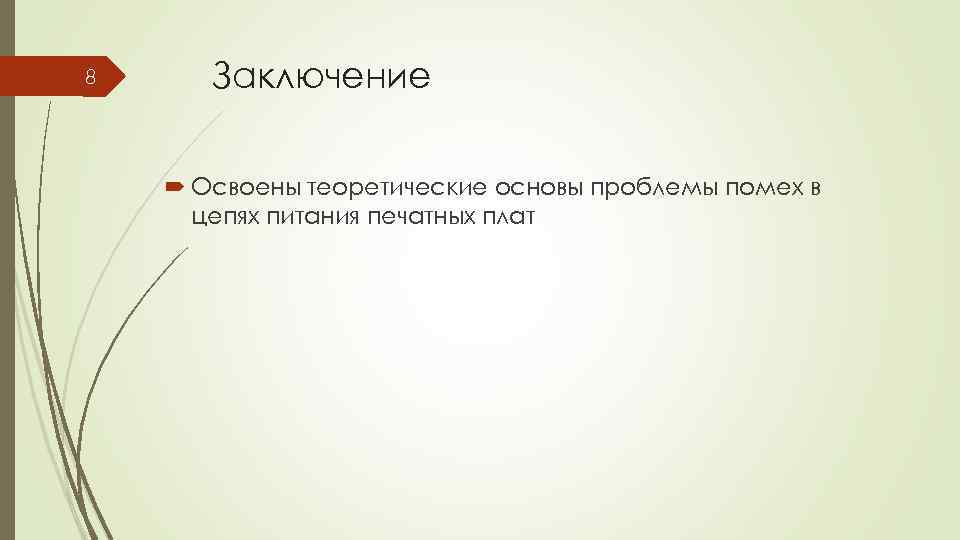

8 Заключение Освоены теоретические основы проблемы помех в цепях питания печатных плат
9 Спасибо за внимание!
