Помехи радиоприёма Распространение радиоволн Помехи радиоприёма Распространение радиоволн

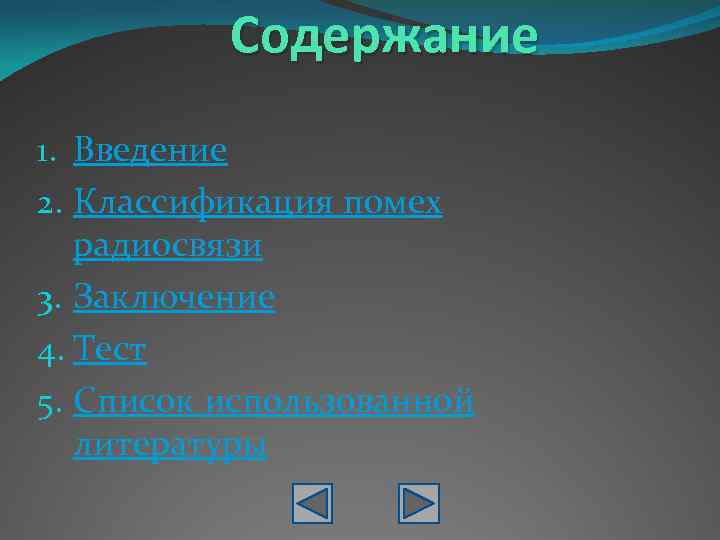

Содержание 1. Введение 2. Классификация помех радиосвязи 3. Заключение 4. Тест 5. Список использованной Содержание 1. Введение 2. Классификация помех радиосвязи 3. Заключение 4. Тест 5. Список использованной литературы

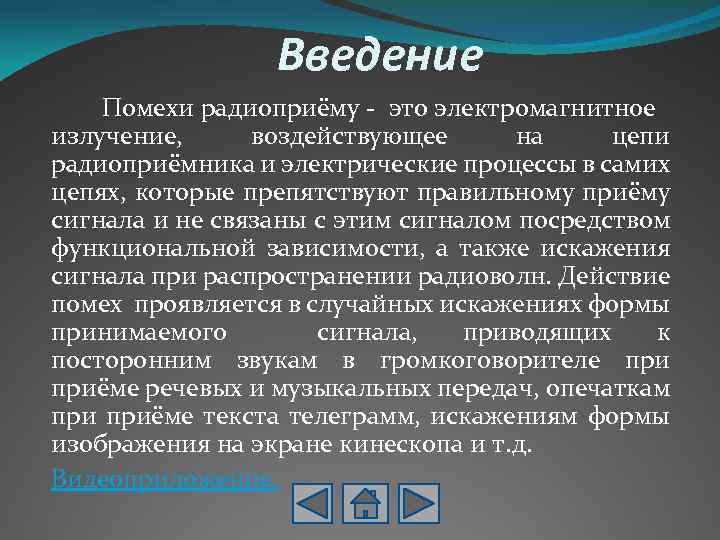

Введение Помехи радиоприёму - это электромагнитное излучение, воздействующее на цепи радиоприёмника и электрические процессы Введение Помехи радиоприёму - это электромагнитное излучение, воздействующее на цепи радиоприёмника и электрические процессы в самих цепях, которые препятствуют правильному приёму сигнала и не связаны с этим сигналом посредством функциональной зависимости, а также искажения сигнала при распространении радиоволн. Действие помех проявляется в случайных искажениях формы принимаемого сигнала, приводящих к посторонним звукам в громкоговорителе приёме речевых и музыкальных передач, опечаткам приёме текста телеграмм, искажениям формы изображения на экране кинескопа и т. д. Видеоприложение.

Классификация помех радиосвязи Внешние: Ø Шумы космоса Ø Радиоизлучение атмосферы Ø Радиоизлучение земной поверхности Классификация помех радиосвязи Внешние: Ø Шумы космоса Ø Радиоизлучение атмосферы Ø Радиоизлучение земной поверхности Ø Атмосферные помехи Ø Индустриальные (промышленные) помехи Ø Помехи станций Внутренние: Ø Электрические флуктуации

Шумы космоса Космическое (галактическое) радиоизлучение состоит из общего фона и излучения дискретных источников. Общий Шумы космоса Космическое (галактическое) радиоизлучение состоит из общего фона и излучения дискретных источников. Общий фон имеет непрерывное, хотя и неравномерное, пространственное распределение и обладает непрерывным частотным спектром. Космический фон образуется за счет как теплового радиоизлучения межзвездного ионизированного газа, так и нетеплового излучения, возникающего в результате неравномерного движения заряженных частиц в межзвездных магнитных полях. Подробнее…

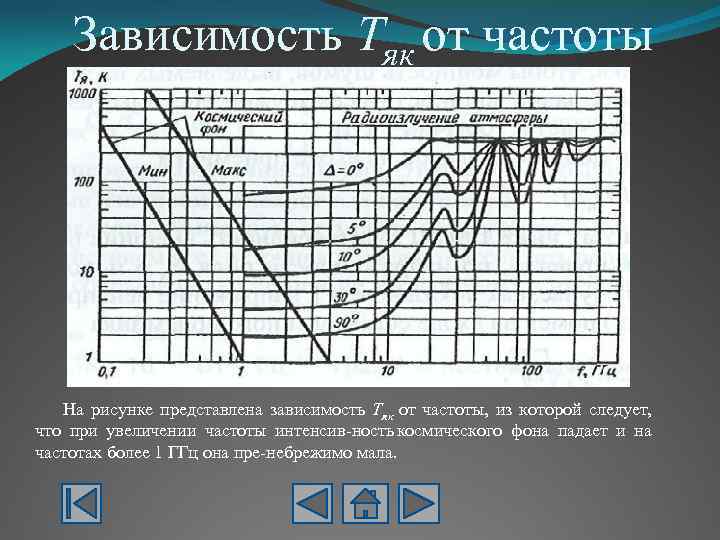

Зависимость Тяк от частоты На рисунке представлена зависимость Тяк от частоты, из которой следует, Зависимость Тяк от частоты На рисунке представлена зависимость Тяк от частоты, из которой следует, что при увеличении частоты интенсив ность космического фона падает и на частотах более 1 ГГц она пре небрежимо мала.

Радиоизлучение атмосферы Основными источниками радиоизлучения в атмосфере являются кислород, водяной пар и гидрометеоры. Можно Радиоизлучение атмосферы Основными источниками радиоизлучения в атмосфере являются кислород, водяной пар и гидрометеоры. Можно выделить нерезонансное излучения атмосферы. Нерезонансное излучение обусловлено хаотическим (тепловым) движением молекул. Резонансное излучение возникает при самопроизвольном переходе молекул из состояния с большим энергетическим уровнем в состояние с меньшим энергетическим уровнем. Интенсивность атмосферного радиоизлучения в определенном направлении зависит от метеорологических условий и толщи атмосферы в этом направлении, которая связана с углом возвышения Δ. При увеличении Δ толща атмосферы, создающая шум, уменьшается и, следовательно, уменьшается яркостная температура атмосферы Тяа. На рис. 1 приведены кривые, характеризующие зависимость Тяа от частоты для различных значений углов Δ и метеорологических условий, типичных для летнего периода.

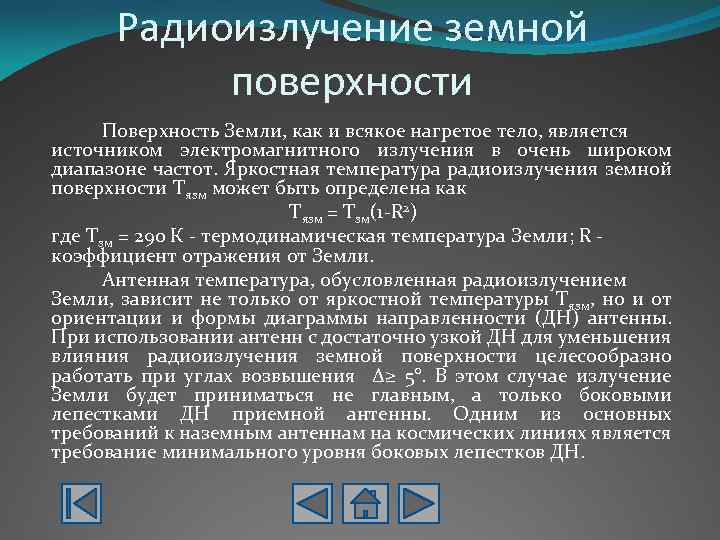

Радиоизлучение земной поверхности Поверхность Земли, как и всякое нагретое тело, является источником электромагнитного излучения Радиоизлучение земной поверхности Поверхность Земли, как и всякое нагретое тело, является источником электромагнитного излучения в очень широком диапазоне частот. Яркостная температура радиоизлучения земной поверхности Тязм может быть определена как Тязм = Тзм(1 -R 2) где Тзм = 290 К - термодинамическая температура Земли; R коэффициент отражения от Земли. Антенная температура, обусловленная радиоизлучением Земли, зависит не только от яркостной температуры Тязм, но и от ориентации и формы диаграммы направленности (ДН) антенны. При использовании антенн с достаточно узкой ДН для уменьшения влияния радиоизлучения земной поверхности целесообразно работать при углах возвышения Δ≥ 5°. В этом случае излучение Земли будет приниматься не главным, а только боковыми лепестками ДН приемной антенны. Одним из основных требований к наземным антеннам на космических линиях является требование минимального уровня боковых лепестков ДН.

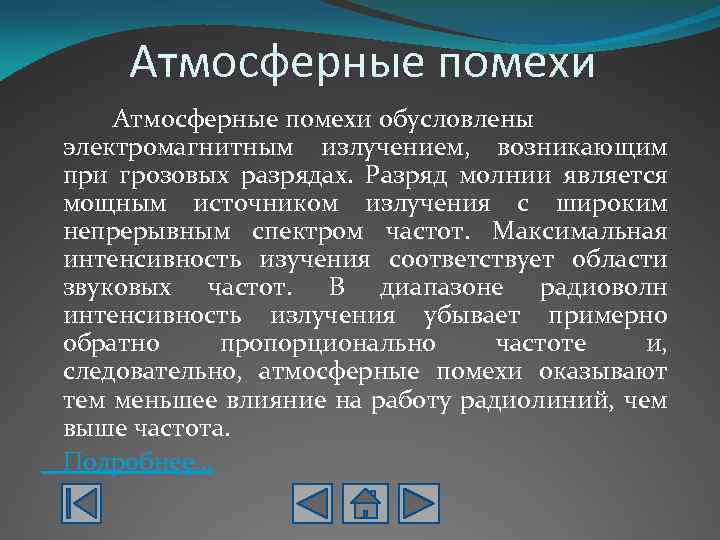

Атмосферные помехи обусловлены электромагнитным излучением, возникающим при грозовых разрядах. Разряд молнии является мощным источником Атмосферные помехи обусловлены электромагнитным излучением, возникающим при грозовых разрядах. Разряд молнии является мощным источником излучения с широким непрерывным спектром частот. Максимальная интенсивность изучения соответствует области звуковых частот. В диапазоне радиоволн интенсивность излучения убывает примерно обратно пропорционально частоте и, следовательно, атмосферные помехи оказывают тем меньшее влияние на работу радиолиний, чем выше частота. Подробнее…

Характер зависимости АП от частоты Данные для графика были получены для средней полосы европейской Характер зависимости АП от частоты Данные для графика были получены для средней полосы европейской части России и западной Сибири. Усреднённые уровни атмосферных помех европейской части России и западной Сибири практически ни чем не отличаются. Из графика видно, что уровень АП в дневное время суток на частотах 2, 5 – 7 МГц падает ниже 0, 05 мк. В. В этом случае уровень непредвиденных шумов определяется собственными шумами приемника или другими видами помех.

Промышленные (индустриальные) помехи Рисунок 1 Промышленные (индустриальные) помехи обусловлены излучением промышленных, транспортных, бытовых и Промышленные (индустриальные) помехи Рисунок 1 Промышленные (индустриальные) помехи обусловлены излучением промышленных, транспортных, бытовых и других электрических установок. В городе они лимитируют условия приема на частотах примерно от 1 до 100. . . 300 МГц. Уровень индустриальных помех меняется в зависимости от насыщенности того или иного района электрическими установками, принятых мер по экранировке излучений и пр. Усредненные уровни помех этого вида в больших городах и пригородах можно оценить по кривым 1 и 4 на рис. 1. Подробнее…

Помехи станций В настоящее время количество радиосредств различного назначения настолько велико, что многие из Помехи станций В настоящее время количество радиосредств различного назначения настолько велико, что многие из них вынуждены работать на одинаковых или близких частотах, в результате чего возникают взаимные помехи (помехи станций). Несмотря на применение организационных и технических мероприятий, направленных на улучшение электромагнитной обстановки, помехи станций весьма существенны, а в некоторых диапазонах они являются преобладающими. Методы количественной оценки уровня помех станций различны в разных диапазонах волн. В диапазоне УКВ вследствие особенностей распространения этих волн радиус действия мешающих станций ограничен. Поэтому имеется возможность оценить уровень помех расчетным путем, учитывая условия распространения, пространственное расположение и технические характеристики мешающих станций. Расчет может производиться теми же методами, что и расчет уровня полезного сигнала. Далее…

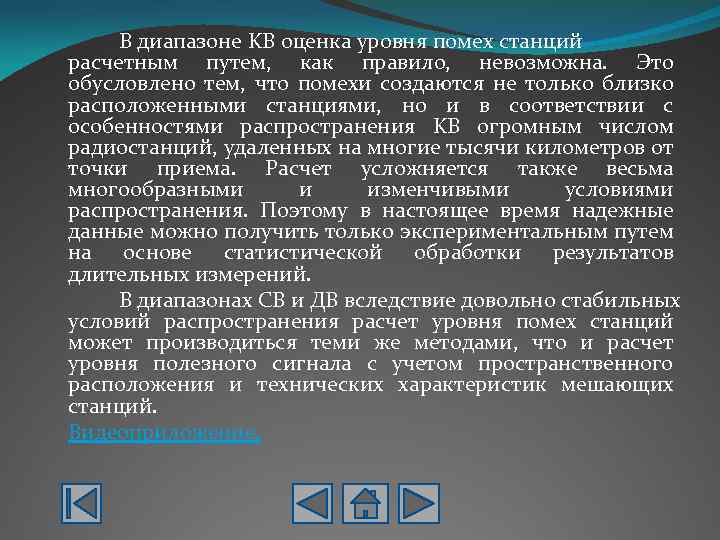

В диапазоне KB оценка уровня помех станций расчетным путем, как правило, невозможна. Это обусловлено В диапазоне KB оценка уровня помех станций расчетным путем, как правило, невозможна. Это обусловлено тем, что помехи создаются не только близко расположенными станциями, но и в соответствии с особенностями распространения KB огромным числом радиостанций, удаленных на многие тысячи километров от точки приема. Расчет усложняется также весьма многообразными и изменчивыми условиями распространения. Поэтому в настоящее время надежные данные можно получить только экспериментальным путем на основе статистической обработки результатов длительных измерений. В диапазонах СВ и ДВ вследствие довольно стабильных условий распространения расчет уровня помех станций может производиться теми же методами, что и расчет уровня полезного сигнала с учетом пространственного расположения и технических характеристик мешающих станций. Видеоприложение.

Электрические флуктуации (ЭФ) - хаотические изменения потенциалов, токов и зарядов в электрических цепях и Электрические флуктуации (ЭФ) - хаотические изменения потенциалов, токов и зарядов в электрических цепях и линиях связи. ЭФ вызываются тепловым движением носителей заряда, физическими процессами в веществе, обусловленными дискретной природой электричества, а также случайными изменениями и нестабильностью характеристик цепей. ЭФ возникают в пассивных элементах цепей, в активных элементах (электронных, ионных и полупроводниковых приборах), а также в атмосфере, в которой происходит распространение радиоволн. Подробнее…

Заключение Названные виды помех имеют свои особенности, основной из которых является различная зависимость интенсивности Заключение Названные виды помех имеют свои особенности, основной из которых является различная зависимость интенсивности от частоты. Поэтому при расчете конкретных радиолиний обычно учитывают не все, а лишь преобладающие в данном диапазоне виды внешних помех.

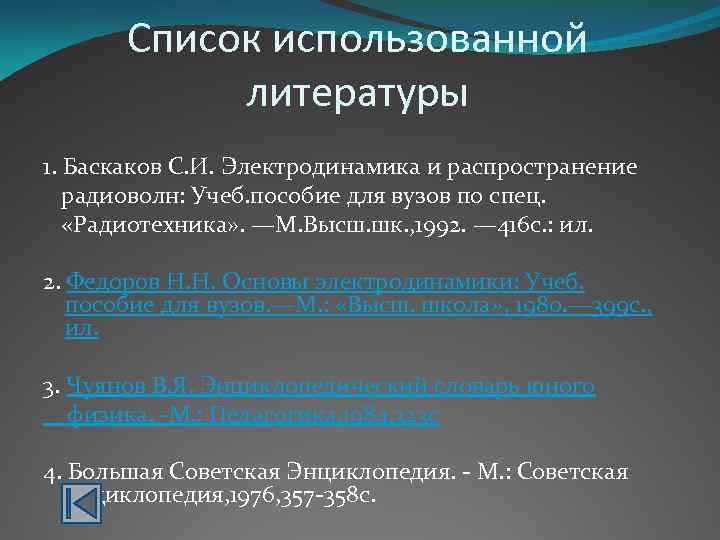

Список использованной литературы 1. Баскаков С. И. Электродинамика и распространение радиоволн: Учеб. пособие для Список использованной литературы 1. Баскаков С. И. Электродинамика и распространение радиоволн: Учеб. пособие для вузов по спец. «Радиотехника» . —М. Высш. шк. , 1992. — 416 с. : ил. 2. Федоров Н. Н. Основы электродинамики: Учеб. пособие для вузов. —М. : «Высш. школа» , 1980. — 399 с. , ил. 3. Чуянов В. Я. Энциклопедический словарь юного физика. -М. : Педагогика, 1984, 323 с 4. Большая Советская Энциклопедия. - М. : Советская энциклопедия, 1976, 357 -358 с.
