Поляризация света Поляризацией называется выделение из пучка естественного

Поляризация света Поляризацией называется выделение из пучка естественного света лучей, поляризованных в определенной плоскости. Под поляризацией понимают пространственное соотношение между направлением распространения света и направлением колебания вектора электрического поля Е Е V В Модуль 4 Лекция 35 1

Поляризатор A|| A 0 A A|| P a A 0 АII = А 0 Cosα луч Модуль 4 Лекция 35 2

Закон Малюса А =А 0 cos a 0 k k 2 Закон Малюса для линейно поляризованного света Если естественный свет проходит через поляризатор, то его интенсивность будет в два раза меньше Модуль 4 Лекция 35 3

Закон Брюстера 1 диэлектрик 2 диэлектрик Угол Брюстера i. Б - угол полной поляризации. Отраженный луч полностью линейно поляризован в плоскости к плоскости падения Модуль 4 Лекция 35 4

Двойное лучепреломление в анизотропной среде А -А Е о Пластинка Е о Модуль 4 Лекция 35 5

При нормальном падении лучей на грань одноосного кристалла не происходит двойного лучепреломления, если 1. Оптическая ось к поверхности ( О и Е волны идут не разделяясь и с одинаковой скоростью) о 1 1 поверхность 2 о о Е Е 2 Е поверхность Е О О о 2. Оптическая ось поверхности ( О и Е волны идут не разделяясь по одному и тому же Направлению, но с разными скоростями) Модуль 4 Лекция 35 6

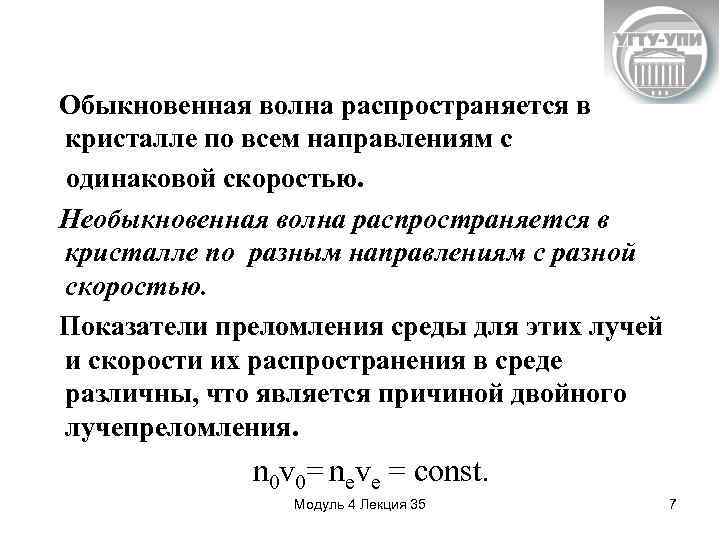

Обыкновенная волна распространяется в кристалле по всем направлениям с одинаковой скоростью. Необыкновенная волна распространяется в кристалле по разным направлениям с разной скоростью. Показатели преломления среды для этих лучей и скорости их распространения в среде различны, что является причиной двойного лучепреломления. n 0 v 0= neve = const. Модуль 4 Лекция 35 7

Призма Николя Обыкновенная волна испытывает полное внутреннее отражение на прослойке из канадского бальзама. n 0=1, 66 > nkб=1, 55 >n. E=1, 51 Модуль 4 Лекция 35 8

Линейно- поляризованный свет A 1 поляризатор A 2 p Лучи некогерентны A 1 Интерференции нет e Естественный свет A 2 Есть простое фотометрическое e усиление 1 e На анизотропной пластинке 2 возникает L между 0 и Е о волнами некогерентные о L =(n 0 – n e) d Естественный свет Модуль 4 Лекция 35 9

Прохождение естественного и линейно поляризованного света через анизотропную пластинку Если на плоскопараллельную пластинку падает естественный свет, то проходящий свет также будет естественным. Если падает линейно-поляризованный свет, то все зависит от соотношения λ 0 и d. Пластинка в полволны Лин. поляр. свет Пластинка в четверть волны Эллиптич. поляр. свет Модуль 4 Лекция 35 10

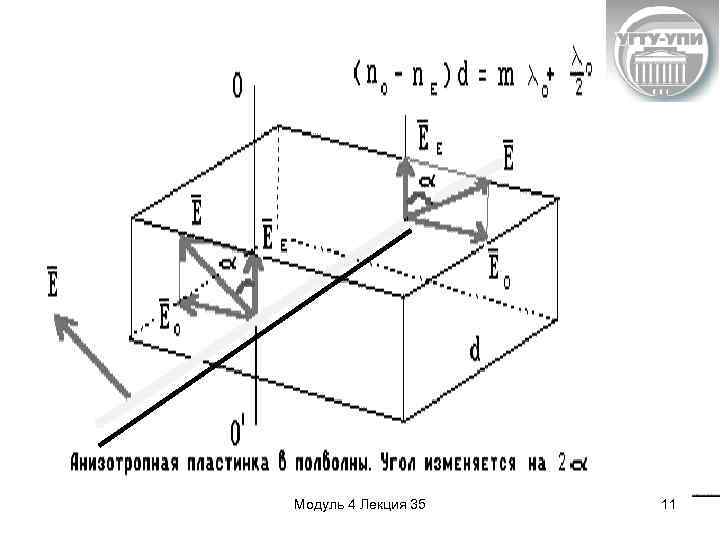

Модуль 4 Лекция 35 11

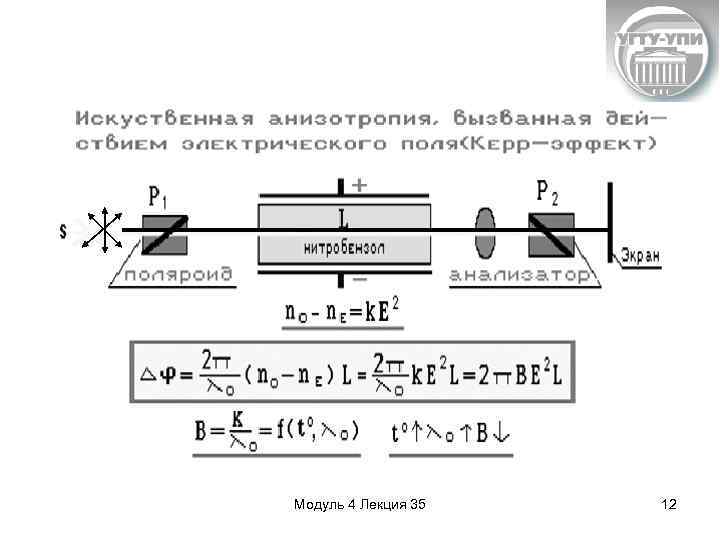

Модуль 4 Лекция 35 12

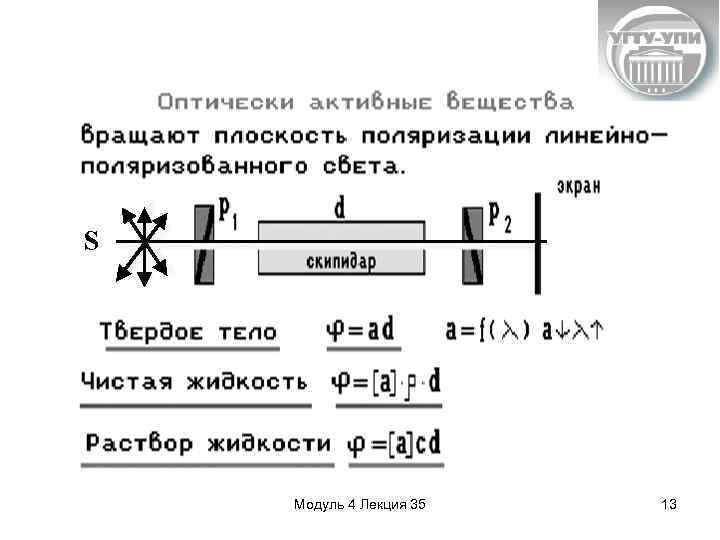

S Модуль 4 Лекция 35 13

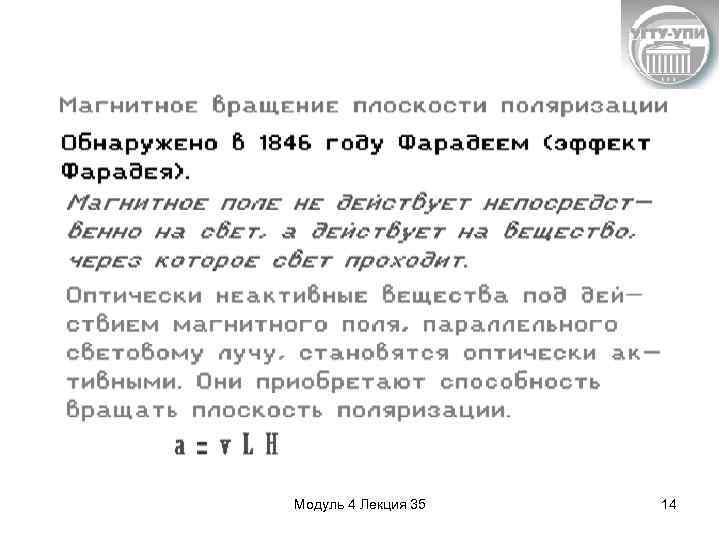

Модуль 4 Лекция 35 14
