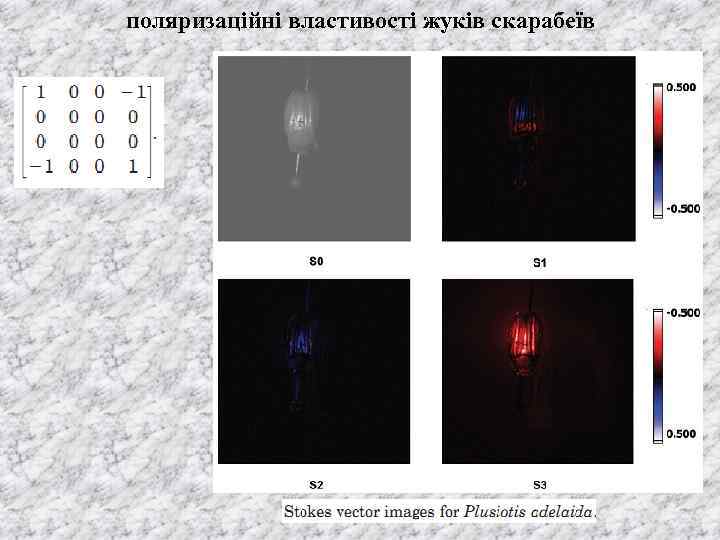

поляризаційні властивості жуків скарабеїв

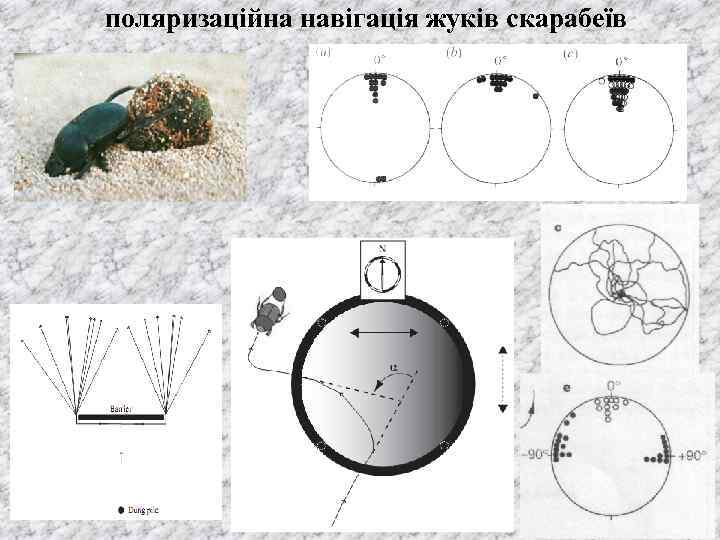

поляризаційна навігація жуків скарабеїв

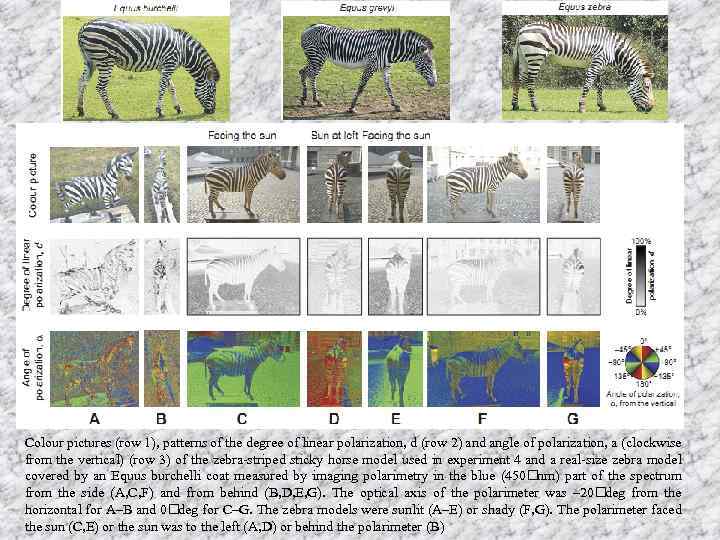

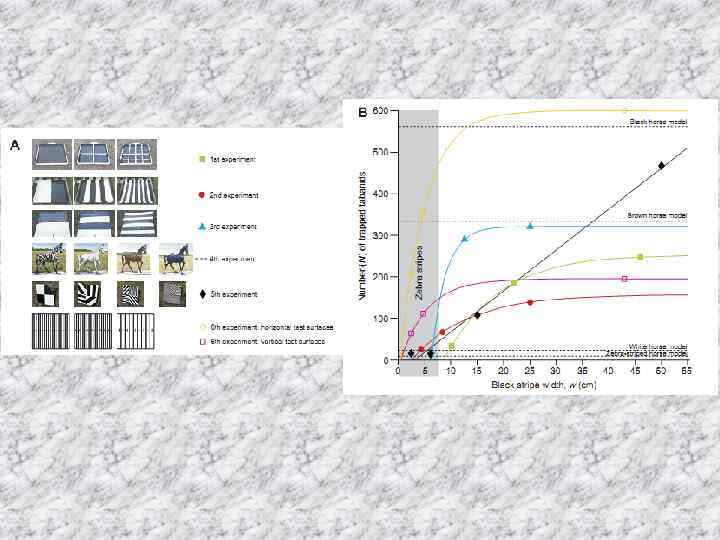

Colour pictures (row 1), patterns of the degree of linear polarization, d (row 2) and angle of polarization, a (clockwise from the vertical) (row 3) of the zebra-striped sticky horse model used in experiment 4 and a real-size zebra model covered by an Equus burchelli coat measured by imaging polarimetry in the blue (450 nm) part of the spectrum from the side (A, C, F) and from behind (B, D, E, G). The optical axis of the polarimeter was – 20 deg from the horizontal for A–B and 0 deg for C–G. The zebra models were sunlit (A–E) or shady (F, G). The polarimeter faced the sun (C, E) or the sun was to the left (A, D) or behind the polarimeter (B)
Поляризаційна навігація під водою Contrast enhancement with polarization-sensitive vision. Polarization breaks transparency

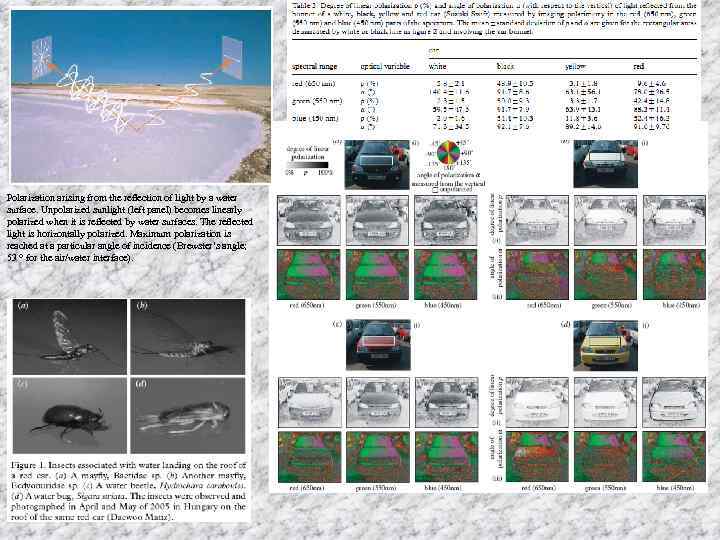

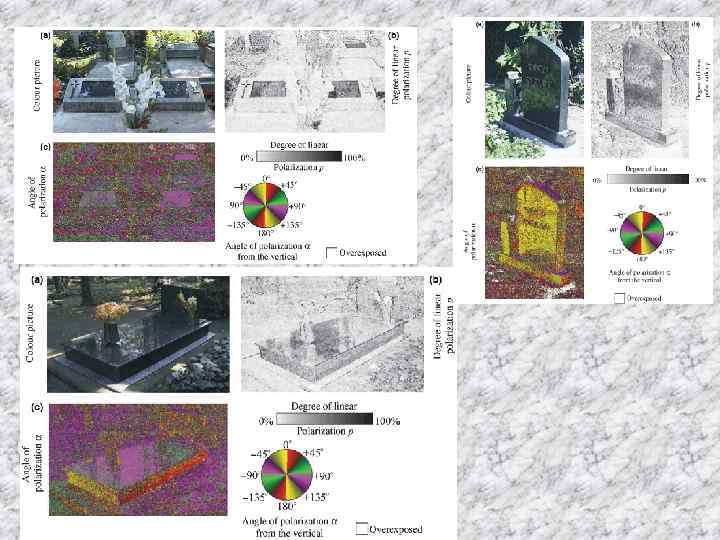

Polarization arising from the reflection of light by a water surface. Unpolarized sunlight (left panel) becomes linearly polarized when it is reflected by water surfaces. The reflected light is horizontally polarized. Maximum polarization is reached at a particular angle of incidence (Brewster’s angle; 53 ° for the air/water interface).

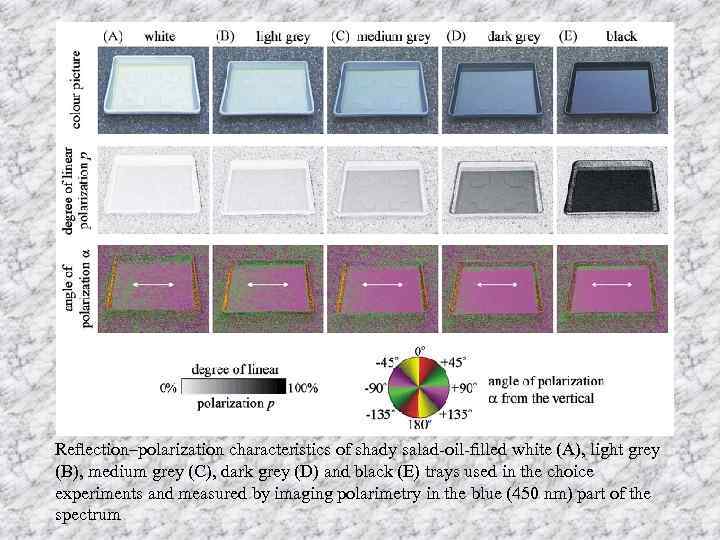

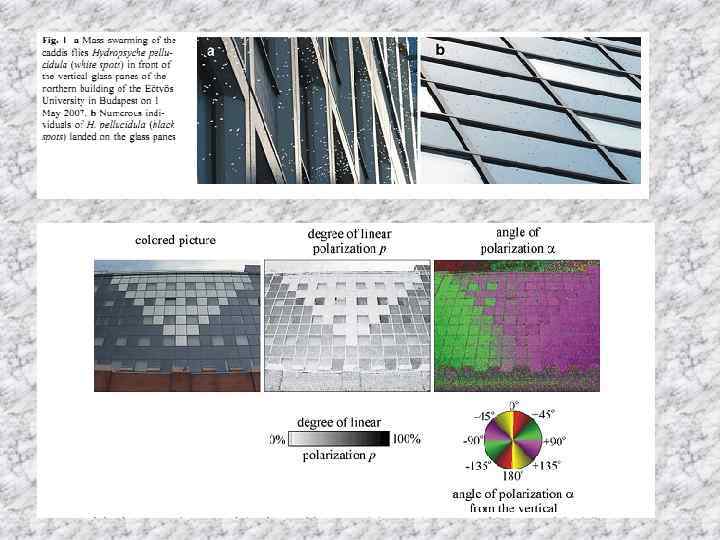

Reflection–polarization characteristics of shady salad-oil-filled white (A), light grey (B), medium grey (C), dark grey (D) and black (E) trays used in the choice experiments and measured by imaging polarimetry in the blue (450 nm) part of the spectrum

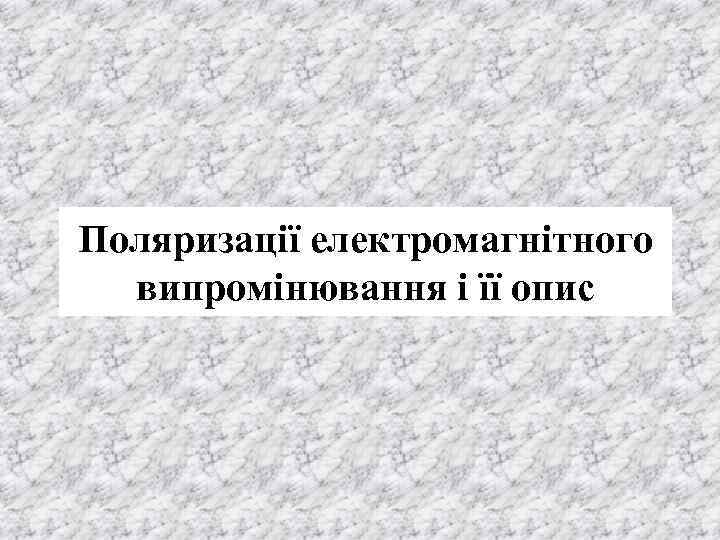

Поляризації електромагнітного випромінювання і її опис

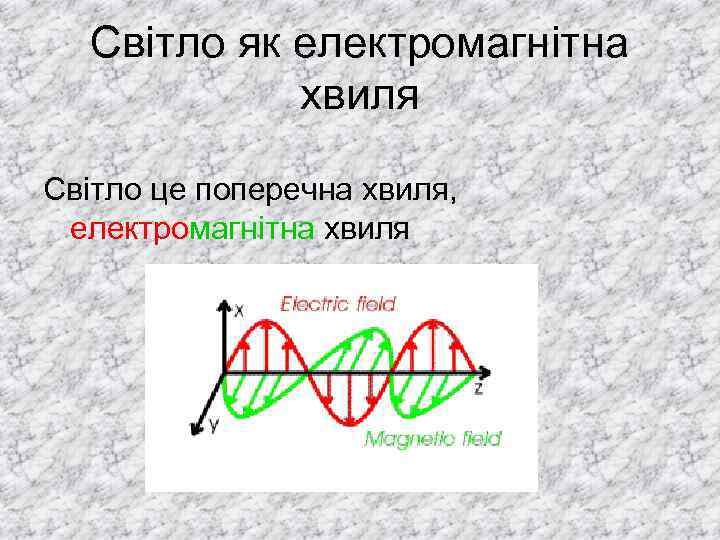

Світло як електромагнітна хвиля Світло це поперечна хвиля, електромагнітна хвиля

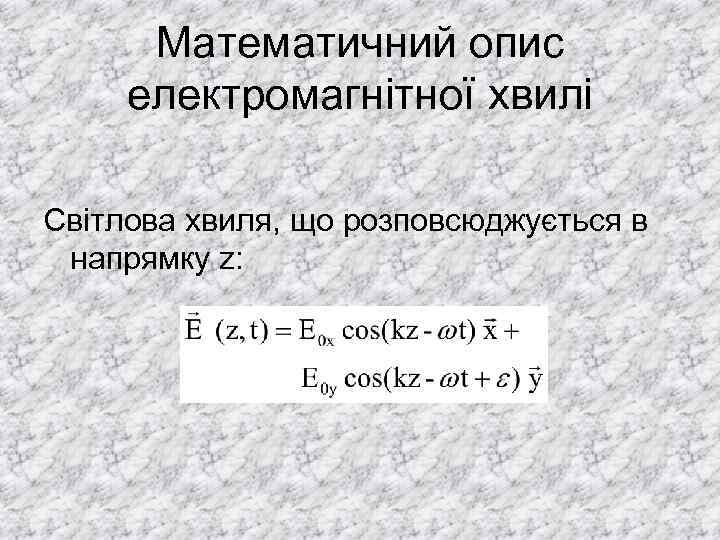

Математичний опис електромагнітної хвилі Світлова хвиля, що розповсюджується в напрямку z:

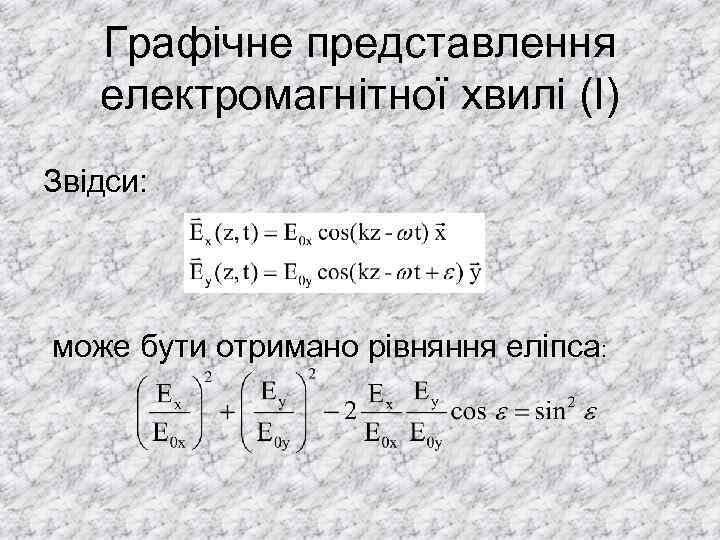

Графічне представлення електромагнітної хвилі (I) Звідси: може бути отримано рівняння еліпса:

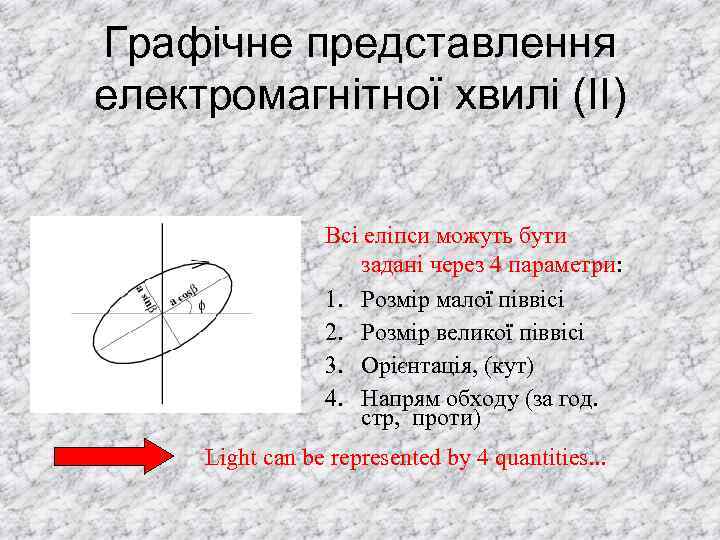

Графічне представлення електромагнітної хвилі (II) Всі еліпси можуть бути задані через 4 параметри: 1. Розмір малої піввісі 2. Розмір великої піввісі 3. Орієнтація, (кут) 4. Напрям обходу (за год. стр, проти) Light can be represented by 4 quantities. . .

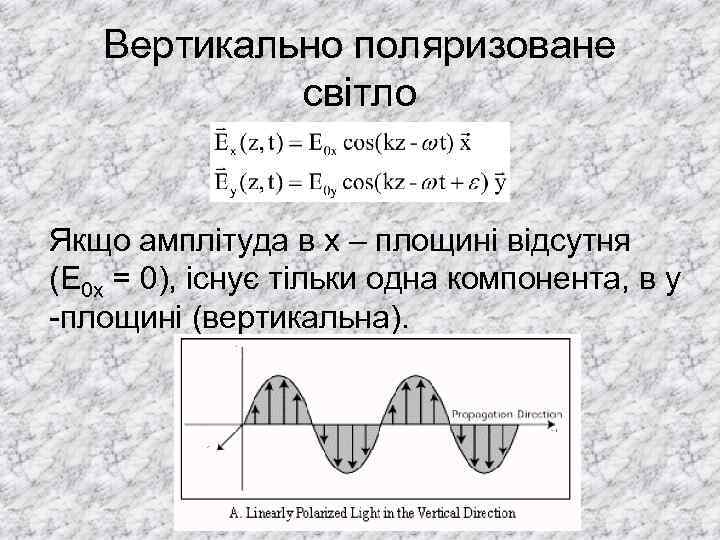

Вертикально поляризоване світло Якщо амплітуда в х – площині відсутня (E 0 x = 0), існує тільки одна компонента, в у -площині (вертикальна).

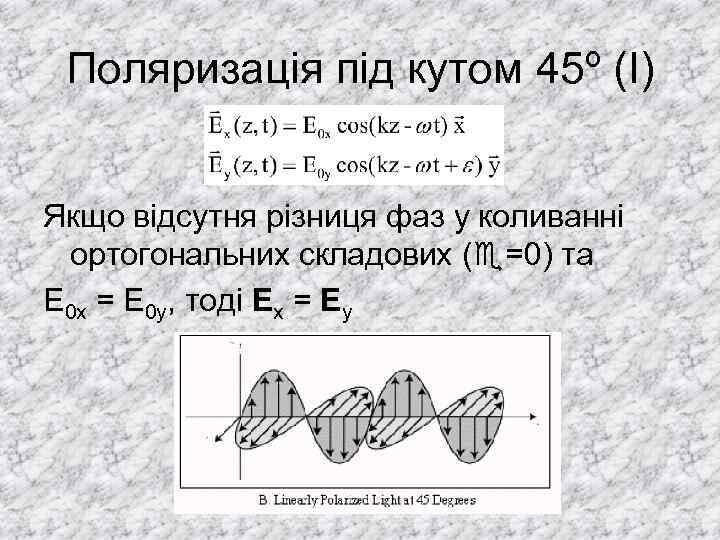

Поляризація під кутом 45º (I) Якщо відсутня різниця фаз у коливанні ортогональних складових ( =0) та E 0 x = E 0 y, тоді Ex = Ey

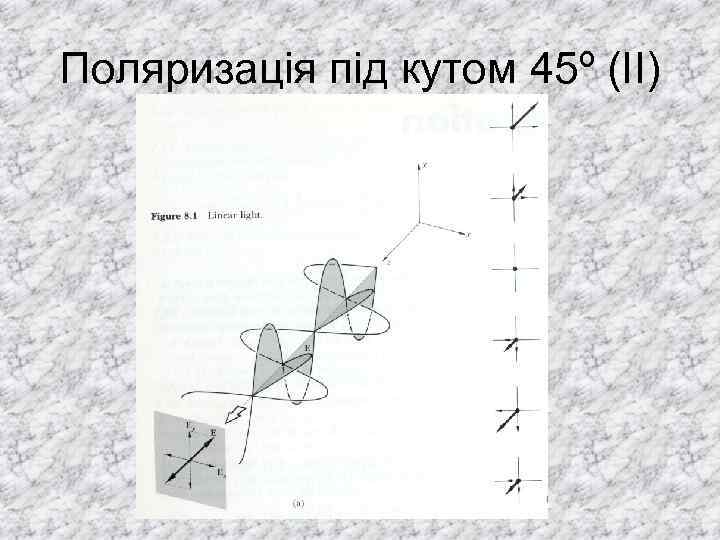

Поляризація під кутом 45º (II)

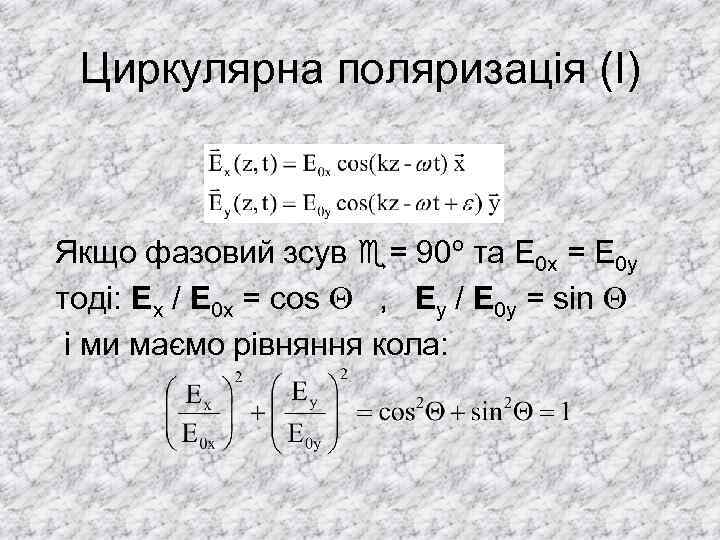

Циркулярна поляризація (I) Якщо фазовий зсув = 90º та E 0 x = E 0 y тоді: Ex / E 0 x = cos , Ey / E 0 y = sin і ми маємо рівняння кола:

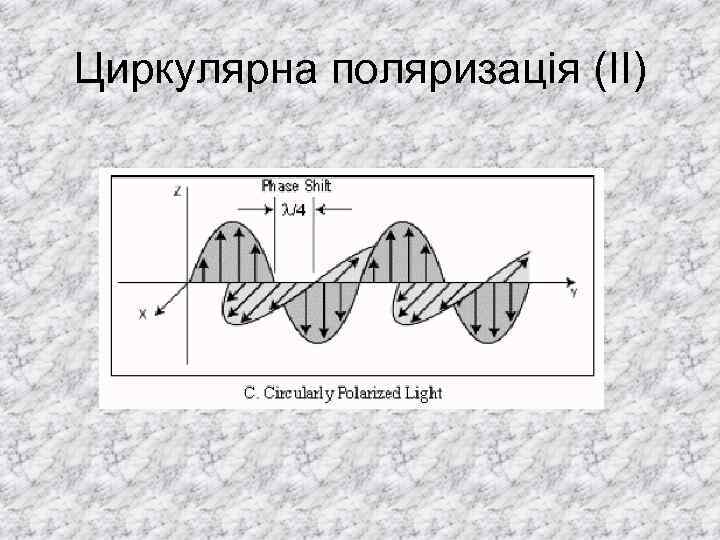

Циркулярна поляризація (II)
Циркулярна поляризація (III)

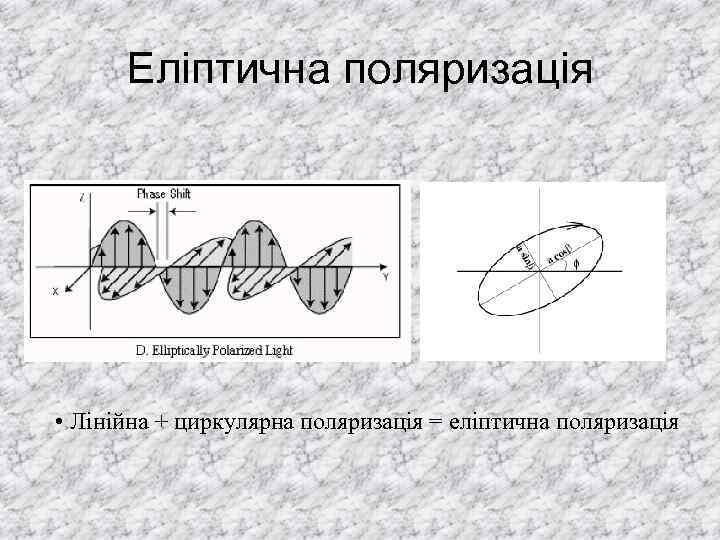

Еліптична поляризація • Лінійна + циркулярна поляризація = еліптична поляризація

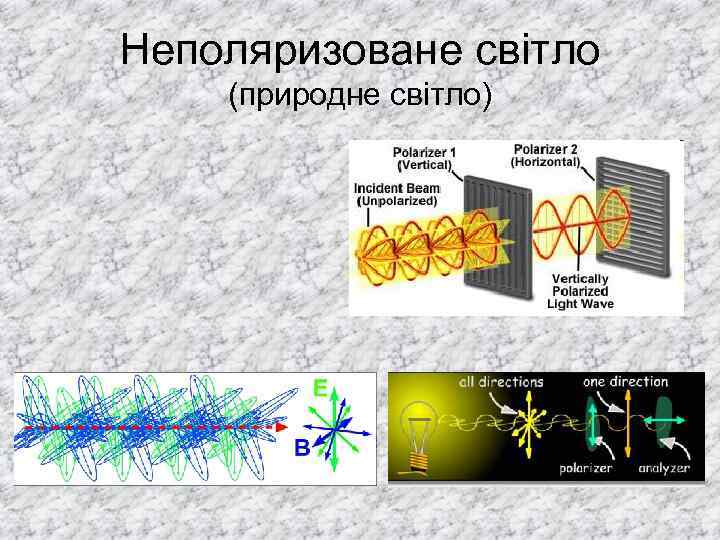

Неполяризоване світло (природне світло)

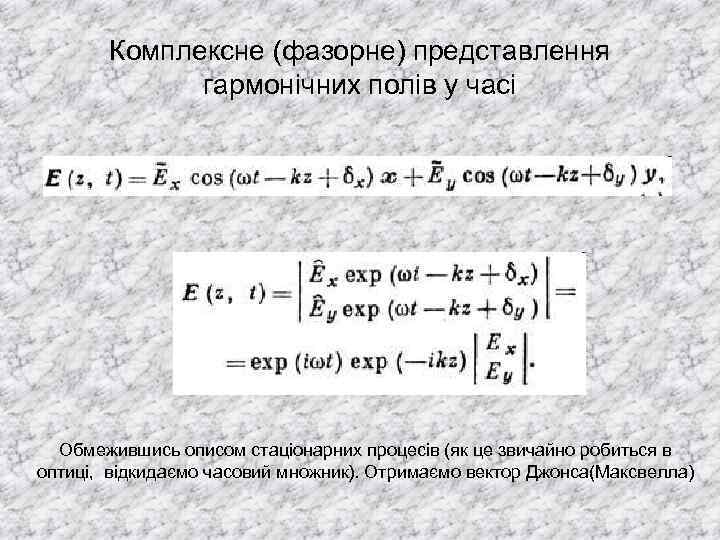

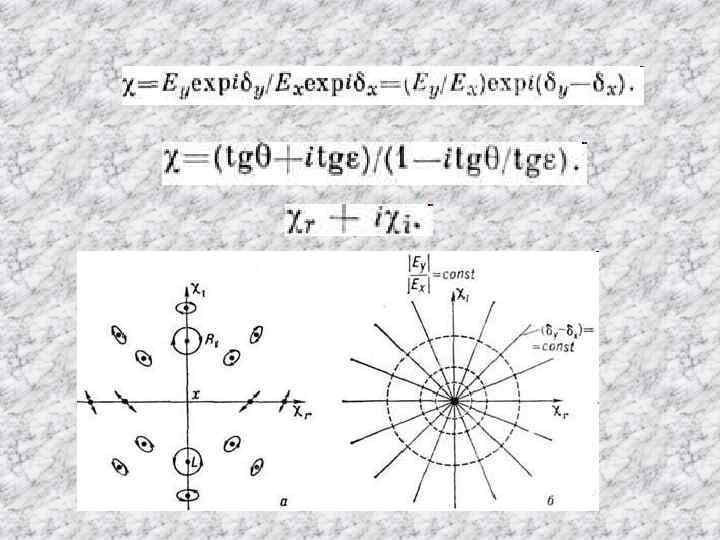

Комплексне (фазорне) представлення гармонічних полів у часі Обмежившись описом стаціонарних процесів (як це звичайно робиться в оптиці, відкидаємо часовий множник). Отримаємо вектор Джонса(Максвелла)
Вектор Джонса (Максвелла)
