Полупроводниковый диод Транзистор Диод с греческого языка

Полупроводниковый диод. Транзистор.

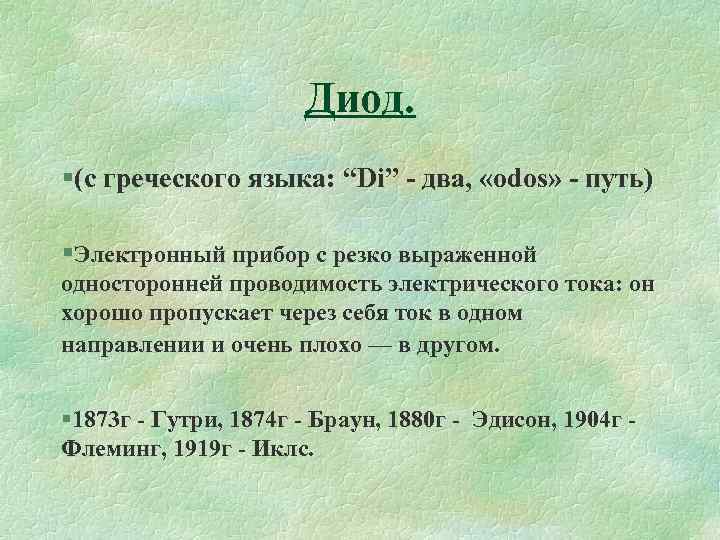

Диод. §(с греческого языка: “Di” - два, «odos» - путь) §Электронный прибор с резко выраженной односторонней проводимость электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом. § 1873 г - Гутри, 1874 г - Браун, 1880 г - Эдисон, 1904 г Флеминг, 1919 г - Иклс.

ТИПЫ ДИОДОВ: § - электровакуумные (кенотроны); § - газонаполненные (газотроны, стабилитроны, игнитроны, . . ); § - полупроводниковые.

Внешний вид диодов: § § § 1 - выпрямительный диод; 2 - фотодиод; 3 - СВЧ - диод; 4 и 5 - диодные матрицы; 6 - импульсный диод.

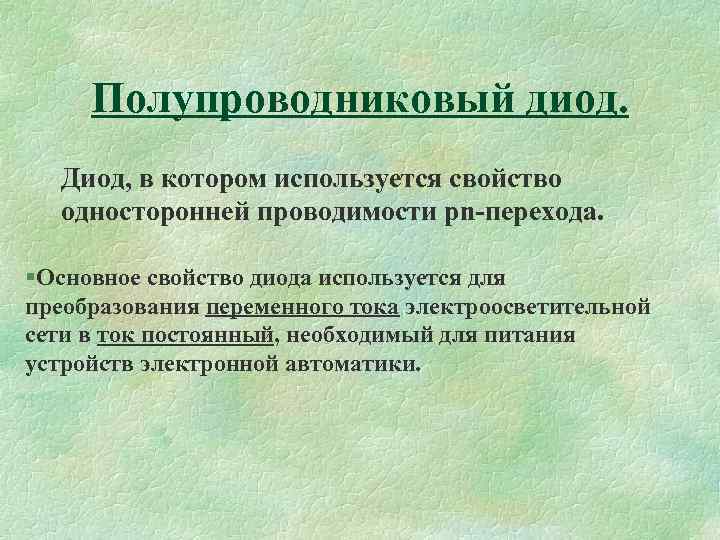

Полупроводниковый диод. Диод, в котором используется свойство односторонней проводимости pn-перехода. §Основное свойство диода используется для преобразования переменного тока электроосветительной сети в ток постоянный, необходимый для питания устройств электронной автоматики.

ОБОЗНАЧЕНИЕ ДИОДА

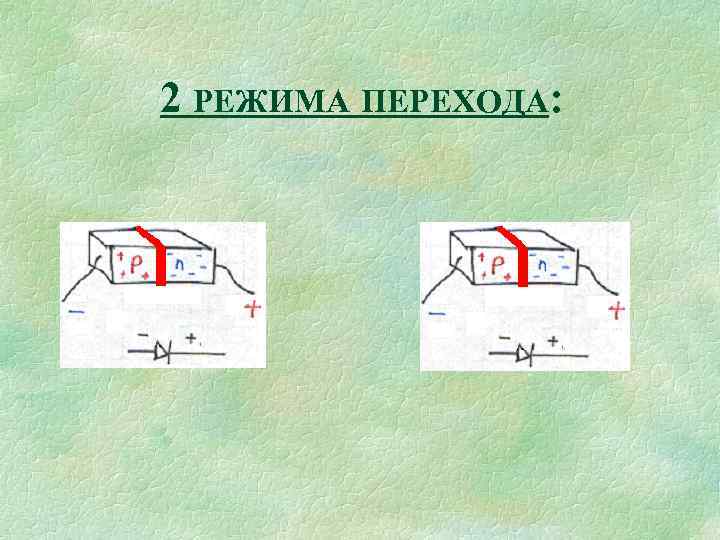

2 РЕЖИМА ПЕРЕХОДА:

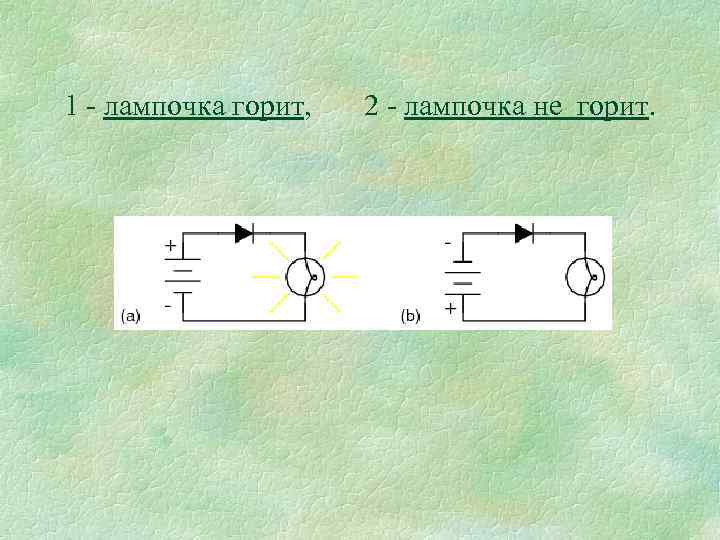

1 - лампочка горит, 2 - лампочка не горит.

Достоинства и недостатки: Малые размеры; маленькая масса; большой срок службы; высокая прочность; высокий КПД. Сильная зависимость от температуры.

Использование: § 1). Выпрямительные диоды предназначены для выпрямления переменного тока (электроника). § 2). Полупроводниковые стабилитроны предназначены для стабилизации уровня напряжения в схеме (радио). § 3). Варикапы - полупроводниковые диоды, в которых используется зависимость барьерной емкости р-n-перехода от обратного напряжения (усилители). § 4). Смесительные диоды используются в приемниках для преобразования сигналов в сигналы промежуточной частоты (радио). § 5). Регулирующие диоды, предназначенные для переключения, ограничения сигналов.

ТРАНЗИСТОР

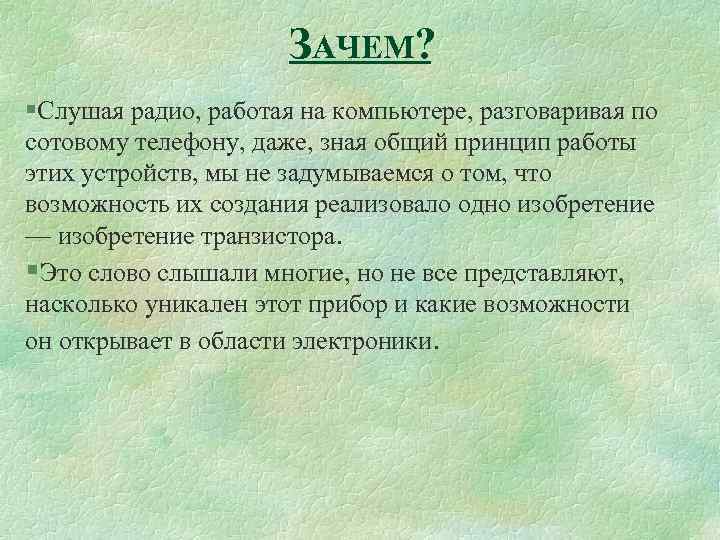

ЗАЧЕМ? §Слушая радио, работая на компьютере, разговаривая по сотовому телефону, даже, зная общий принцип работы этих устройств, мы не задумываемся о том, что возможность их создания реализовало одно изобретение — изобретение транзистора. §Это слово слышали многие, но не все представляют, насколько уникален этот прибор и какие возможности он открывает в области электроники.

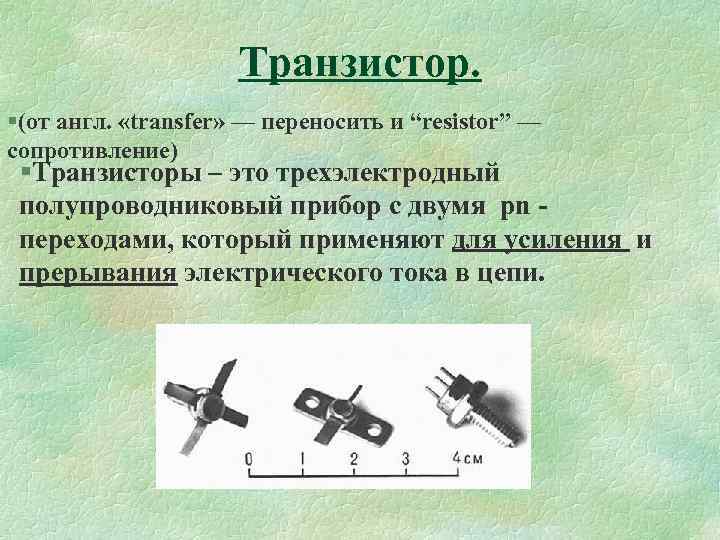

Транзистор. §(от англ. «transfer» — переносить и “resistor” — сопротивление) §Транзисторы – это трехэлектродный полупроводниковый прибор с двумя pn переходами, который применяют для усиления и прерывания электрического тока в цепи.

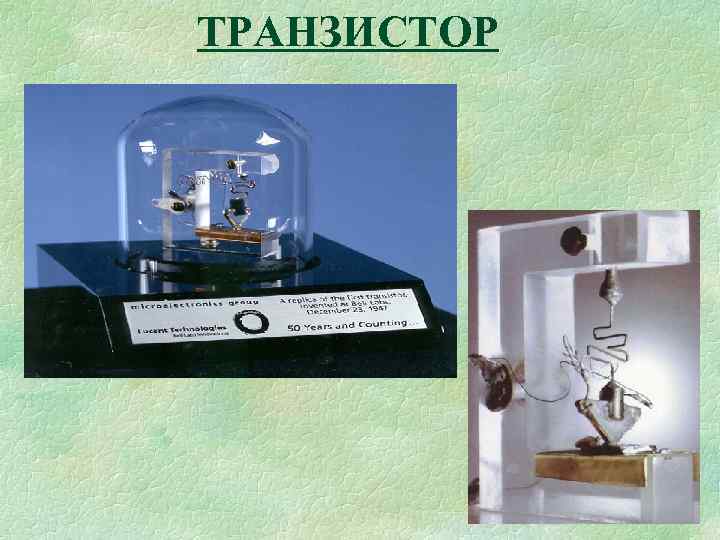

ИЗОБРЕТАТЕЛИ § 1948 г. специалистами американской компании АТ&Т Веll Laboratories (Bell Labs) был изобретён транзистор, и его изобретатели — Джон Бардин, Уолтер Браттейн и Уильям Шокли — получили патент на это изобретение.

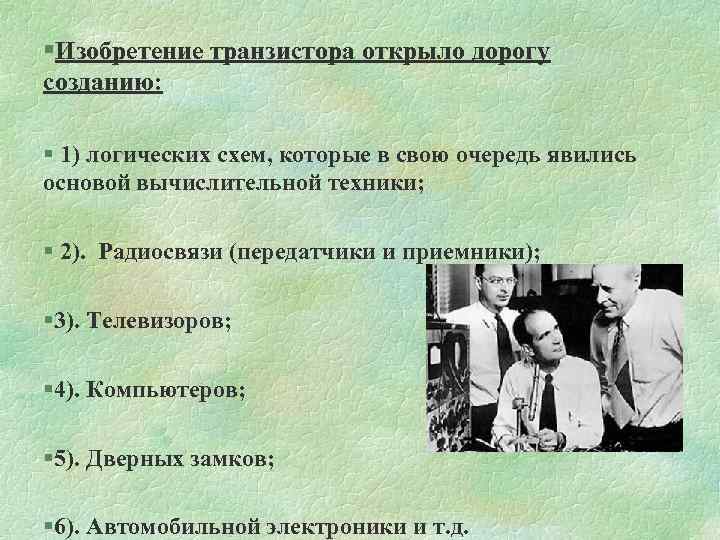

§Изобретение транзистора открыло дорогу созданию: § 1) логических схем, которые в свою очередь явились основой вычислительной техники; § 2). Радиосвязи (передатчики и приемники); § 3). Телевизоров; § 4). Компьютеров; § 5). Дверных замков; § 6). Автомобильной электроники и т. д.

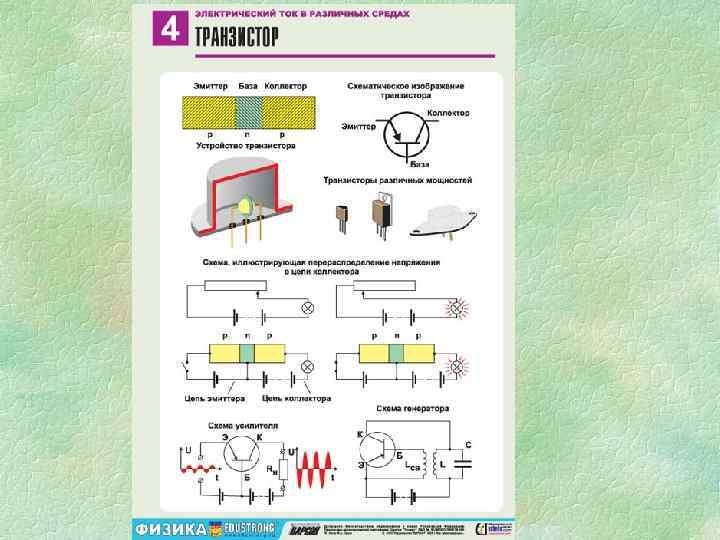

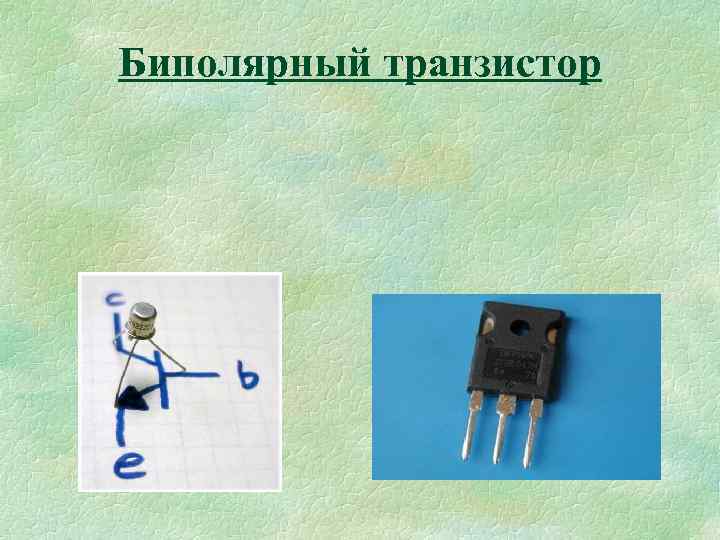

Биполярный транзистор

Имеет три вывода, которые называются: эмиттер, коллектор и база. БКЭ

Биполярные транзисторы бывают двух типов проводимости: 1. npn 2. pnp §и от этого зависит, в каком направлении к ним

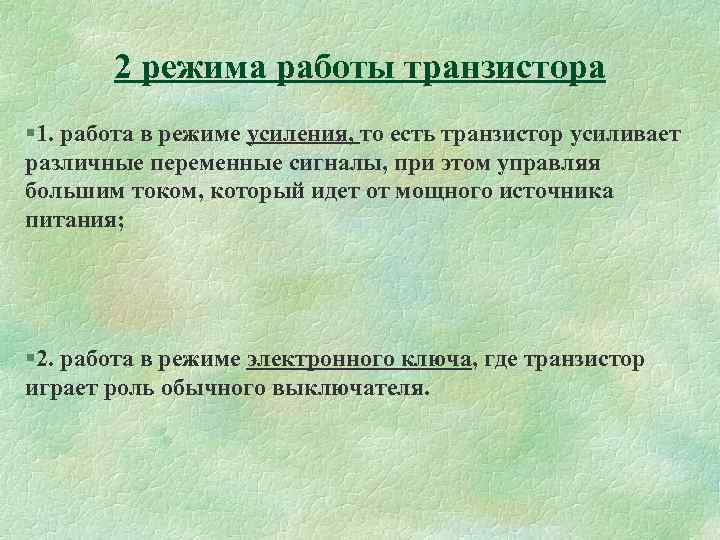

2 режима работы транзистора § 1. работа в режиме усиления, то есть транзистор усиливает различные переменные сигналы, при этом управляя большим током, который идет от мощного источника питания; § 2. работа в режиме электронного ключа, где транзистор играет роль обычного выключателя.

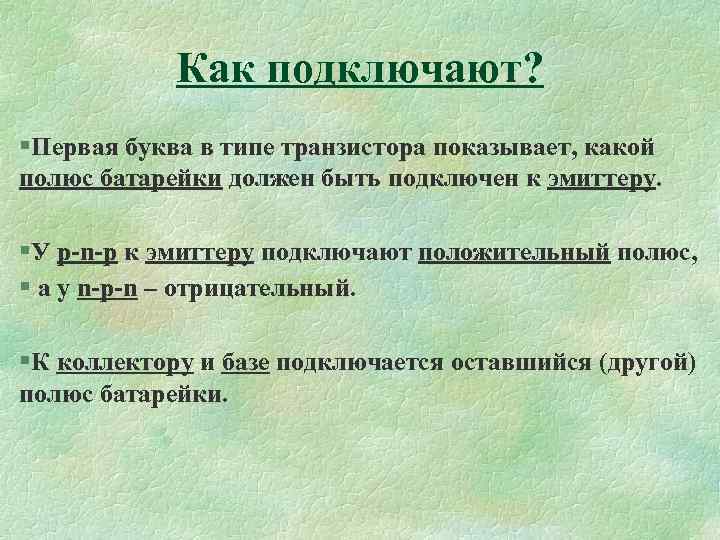

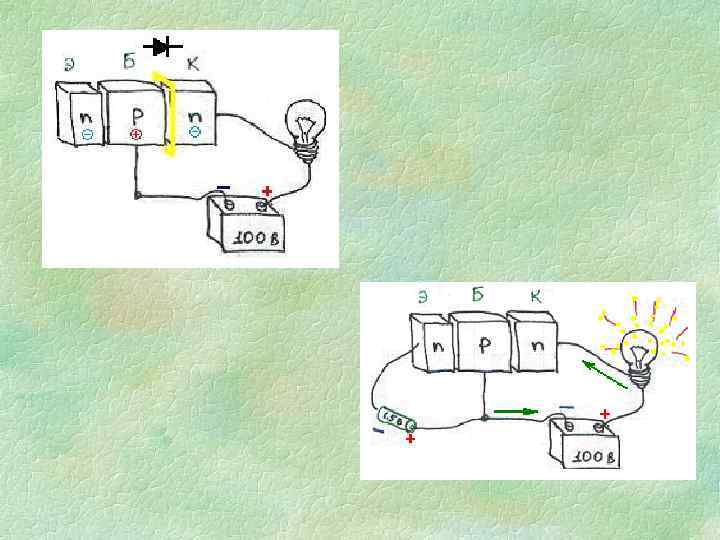

Как подключают? §Первая буква в типе транзистора показывает, какой полюс батарейки должен быть подключен к эмиттеру. §У p-n-p к эмиттеру подключают положительный полюс, § а у n-p-n – отрицательный. §К коллектору и базе подключается оставшийся (другой) полюс батарейки.

КУДА ТЕЧЕТ ТОК? §Соответственно стрелочка на эмиттере в схематическом обозначении показывает, куда течет ток (а он течет от + к - ). §Для p-n-p транзисторов ток течет «внутрь» , §для n-p-n ток течет «наружу» .

Экстракция – сбор Инжекция – впрыскивание, ввод Диффузия - дрейф Рекомбинация – исчезновение носителей заряда в результате столкновения зарядов противоположных знаков
