Полупроводниковые приборы Диоды

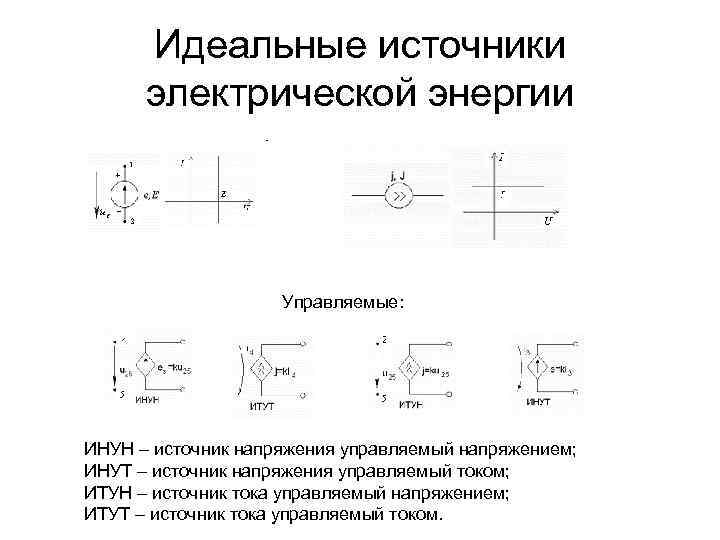

Идеальные источники электрической энергии Управляемые: ИНУН – источник напряжения управляемый напряжением; ИНУТ – источник напряжения управляемый током; ИТУН – источник тока управляемый напряжением; ИТУТ – источник тока управляемый током.
Полупроводниковый диод

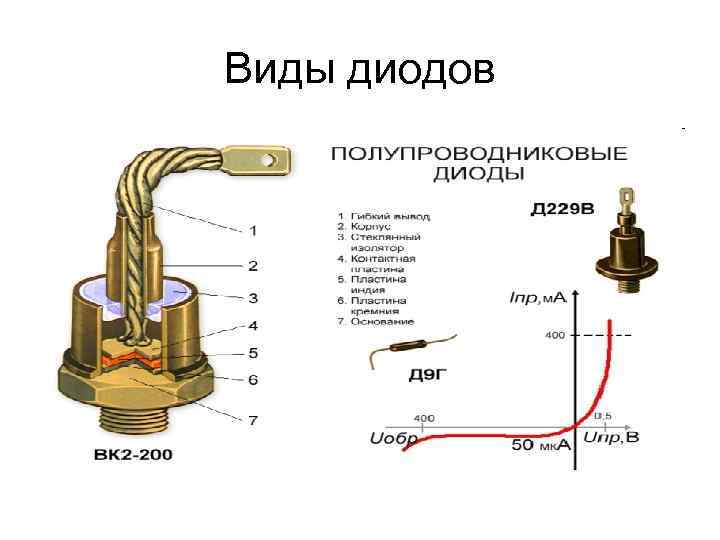

Виды диодов

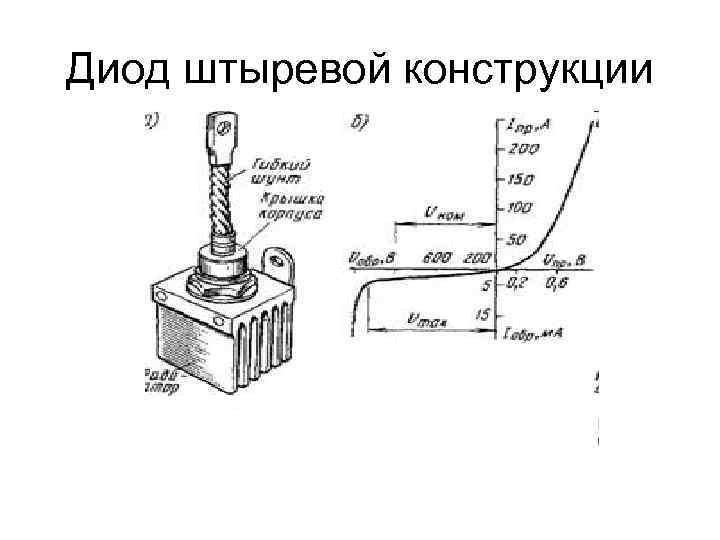

Диод штыревой конструкции

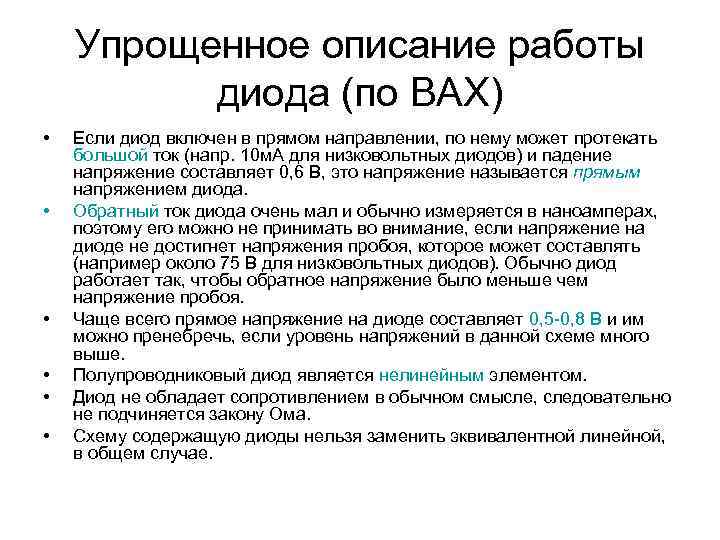

Упрощенное описание работы диода (по ВАХ) • • • Если диод включен в прямом направлении, по нему может протекать большой ток (напр. 10 м. А для низковольтных диодов) и падение напряжение составляет 0, 6 В, это напряжение называется прямым напряжением диода. Обратный ток диода очень мал и обычно измеряется в наноамперах, поэтому его можно не принимать во внимание, если напряжение на диоде не достигнет напряжения пробоя, которое может составлять (например около 75 В для низковольтных диодов). Обычно диод работает так, чтобы обратное напряжение было меньше чем напряжение пробоя. Чаще всего прямое напряжение на диоде составляет 0, 5 -0, 8 В и им можно пренебречь, если уровень напряжений в данной схеме много выше. Полупроводниковый диод является нелинейным элементом. Диод не обладает сопротивлением в обычном смысле, следовательно не подчиняется закону Ома. Схему содержащую диоды нельзя заменить эквивалентной линейной, в общем случае.

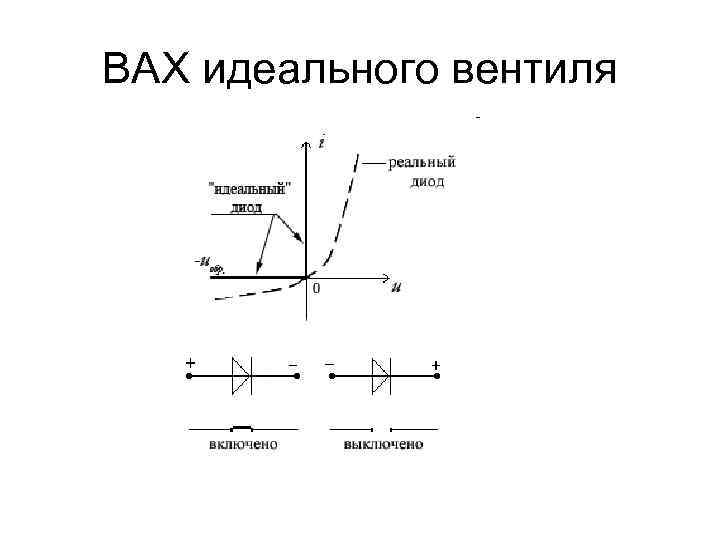

ВАХ идеального вентиля

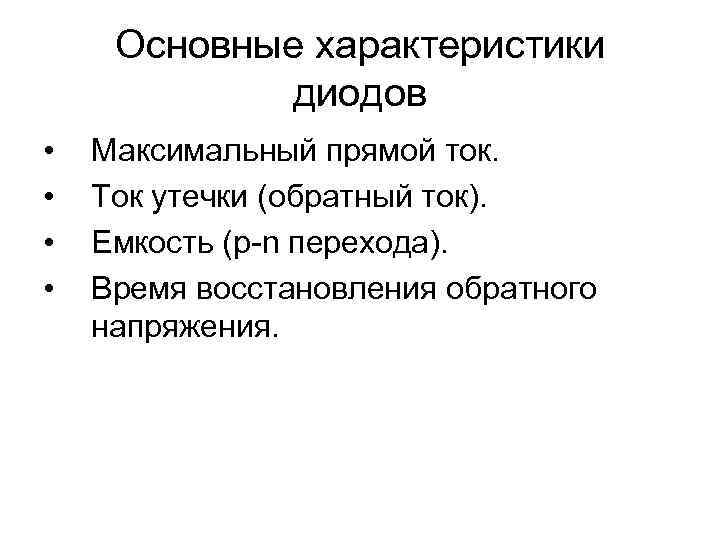

Основные характеристики диодов • • Максимальный прямой ток. Ток утечки (обратный ток). Емкость (p-n перехода). Время восстановления обратного напряжения.

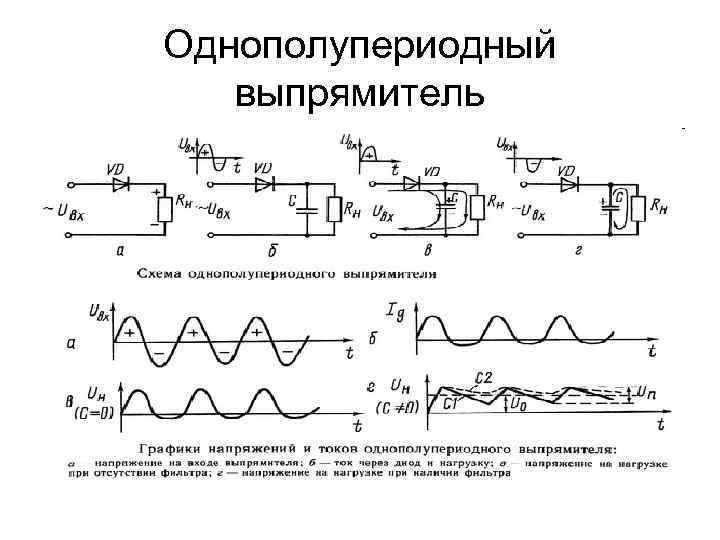

Однополупериодный выпрямитель

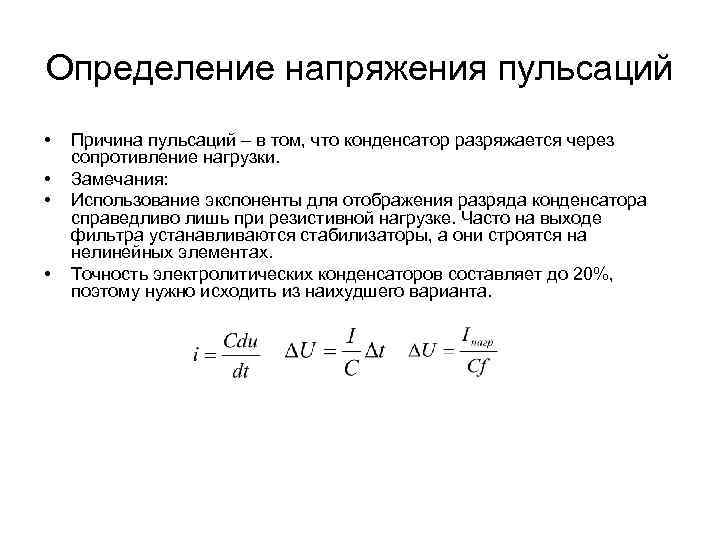

Определение напряжения пульсаций • • Причина пульсаций – в том, что конденсатор разряжается через сопротивление нагрузки. Замечания: Использование экспоненты для отображения разряда конденсатора справедливо лишь при резистивной нагрузке. Часто на выходе фильтра устанавливаются стабилизаторы, а они строятся на нелинейных элементах. Точность электролитических конденсаторов составляет до 20%, поэтому нужно исходить из наихудшего варианта.

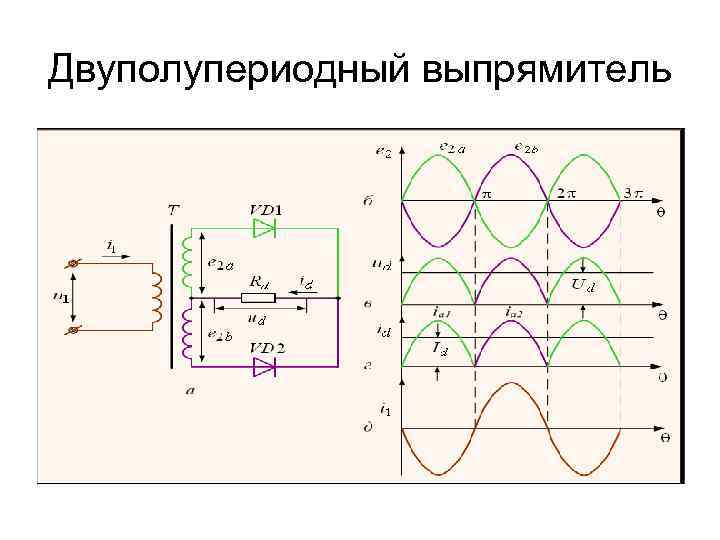

Двуполупериодный выпрямитель

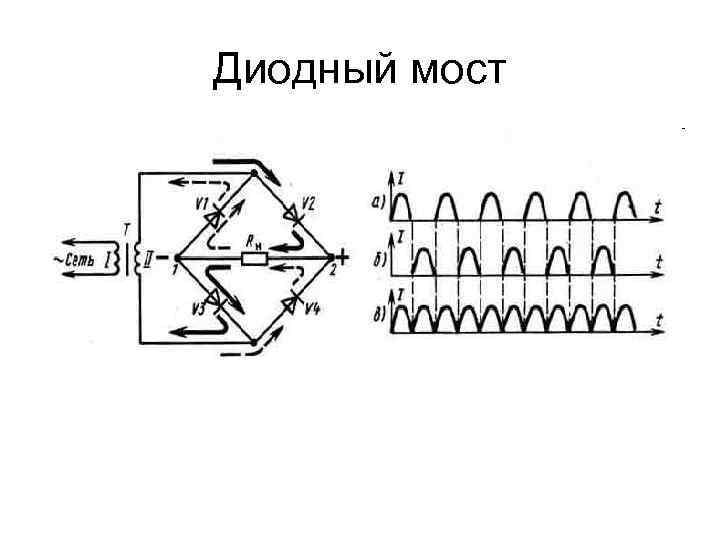

Диодный мост

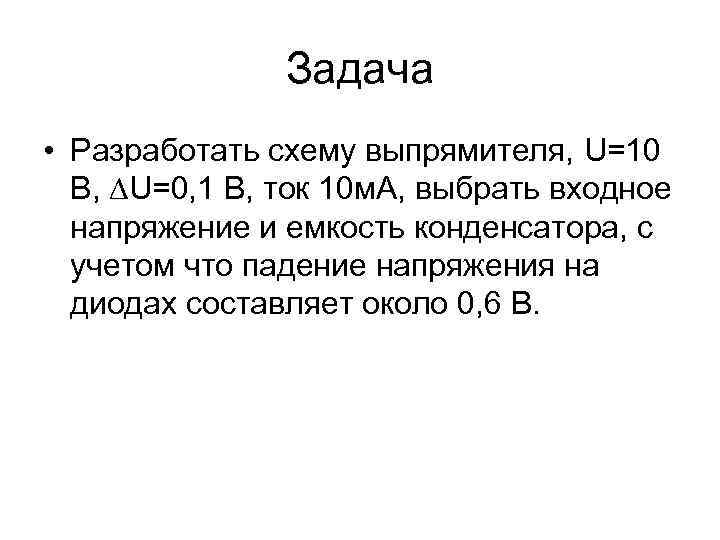

Задача • Разработать схему выпрямителя, U=10 В, U=0, 1 В, ток 10 м. А, выбрать входное напряжение и емкость конденсатора, с учетом что падение напряжения на диодах составляет около 0, 6 В.
