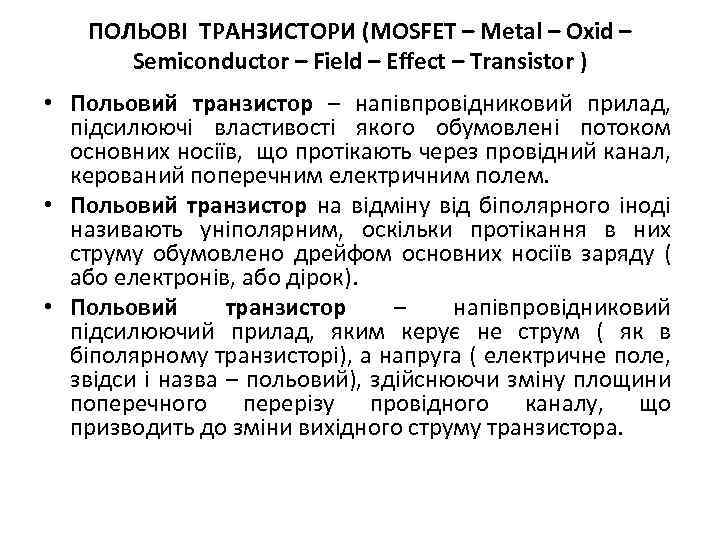

ПОЛЬОВІ ТРАНЗИСТОРИ (MOSFET – Metal – Oxid – Semiconductor – Field – Effect – Transistor ) • Польовий транзистор – напівпровідниковий прилад, підсилюючі властивості якого обумовлені потоком основних носіїв, що протікають через провідний канал, керований поперечним електричним полем. • Польовий транзистор на відміну від біполярного іноді називають уніполярним, оскільки протікання в них струму обумовлено дрейфом основних носіїв заряду ( або електронів, або дірок). • Польовий транзистор – напівпровідниковий підсилюючий прилад, яким керує не струм ( як в біполярному транзисторі), а напруга ( електричне поле, звідси і назва – польовий), здійснюючи зміну площини поперечного перерізу провідного каналу, що призводить до зміни вихідного струму транзистора.
Область напівпровідника, в якій регулюється потік основних носіїв заряду, називають провідним каналом. Електрод, через який основні носії заряду втікають у канал, називають витоком, а електрод, через який вони витікають - стоком. Електрод польового транзистора, на який подають керуючий сигнал, за допомогою якого формують керуюче електричне поле, називають затвором. У пристроях промислової електроніки застосовуються дві різновидності польових транзисторів: із затвором у вигляді р-n переходу; з ізольованим затвором.

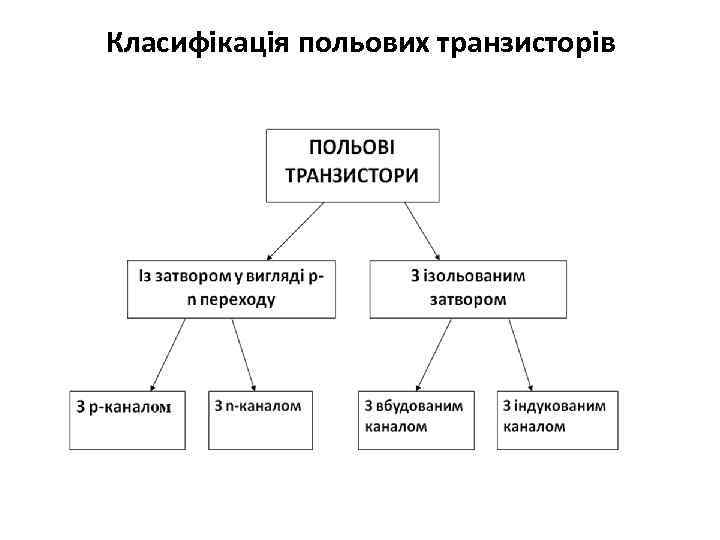

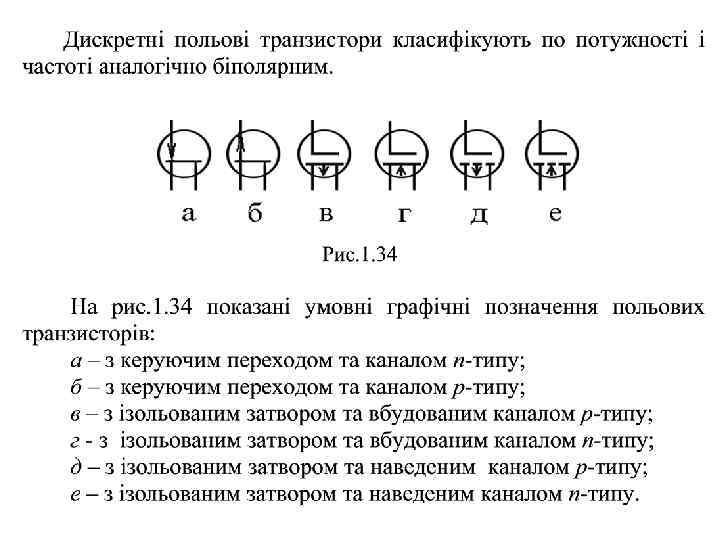

Класифікація польових транзисторів

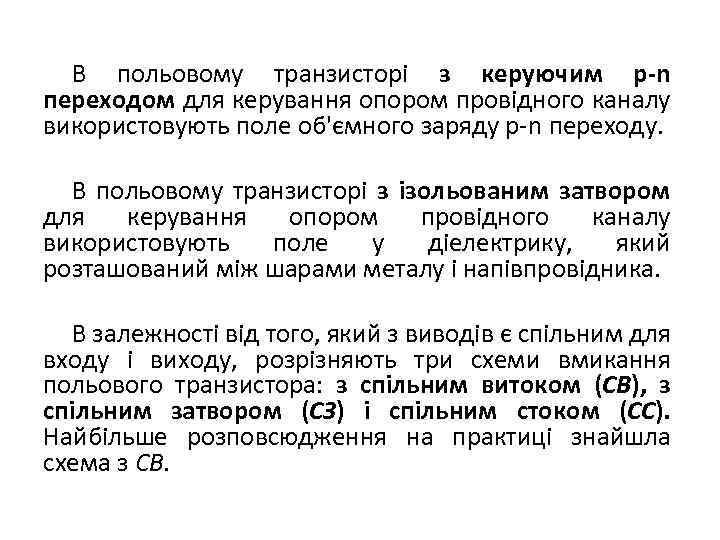

В польовому транзисторі з керуючим р-n переходом для керування опором провідного каналу використовують поле об'ємного заряду р-n переходу. В польовому транзисторі з ізольованим затвором для керування опором провідного каналу використовують поле у діелектрику, який розташований між шарами металу і напівпровідника. В залежності від того, який з виводів є спільним для входу і виходу, розрізняють три схеми вмикання польового транзистора: з спільним витоком (СВ), з спільним затвором (СЗ) і спільним стоком (СС). Найбільше розповсюдження на практиці знайшла схема з СВ.

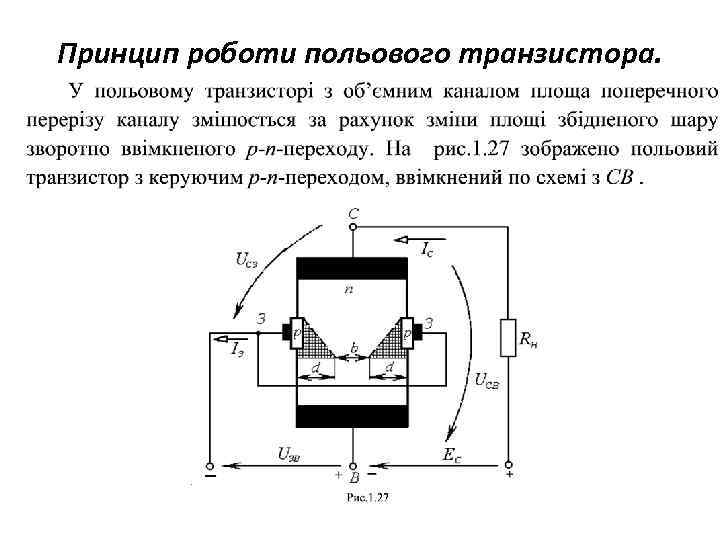

Принцип роботи польового транзистора.

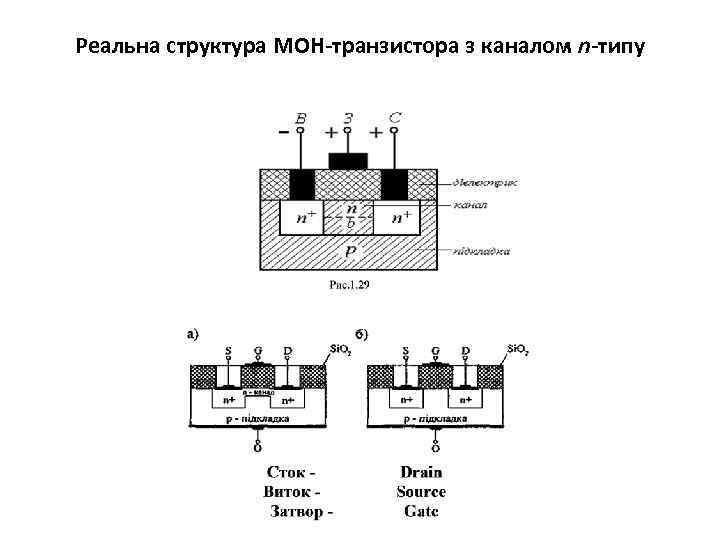

Реальна структура МОН-транзистора з каналом n-типу

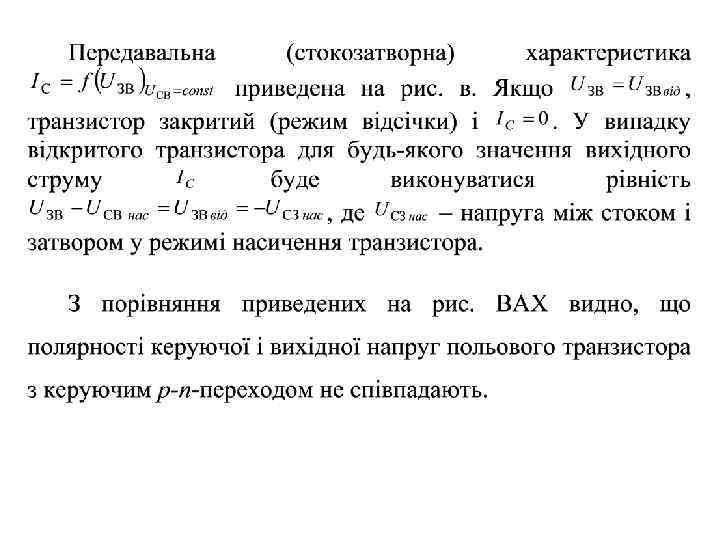

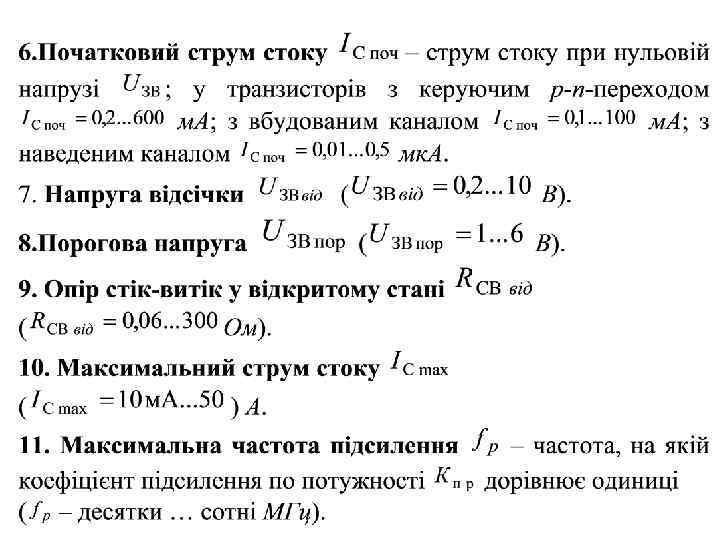

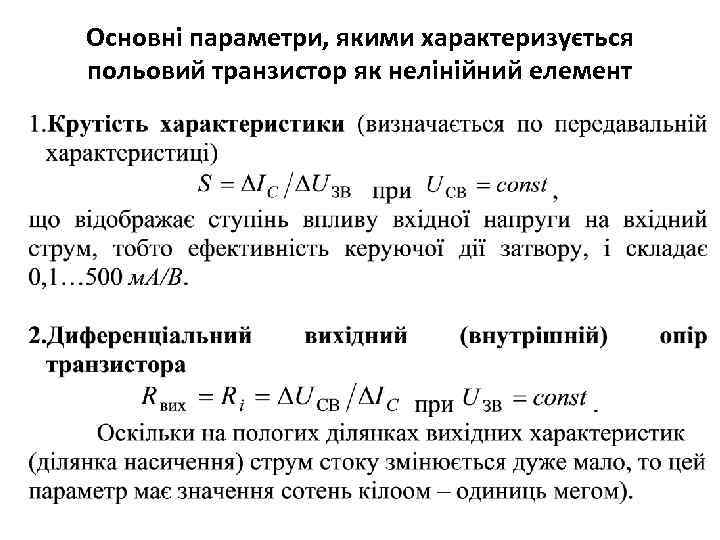

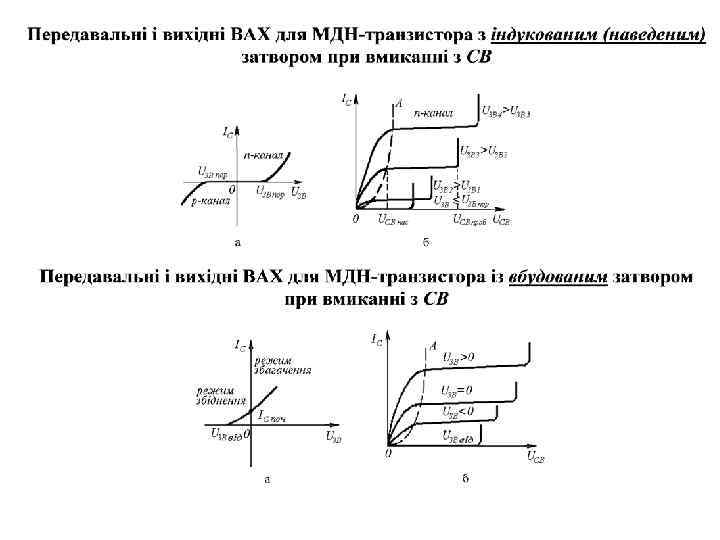

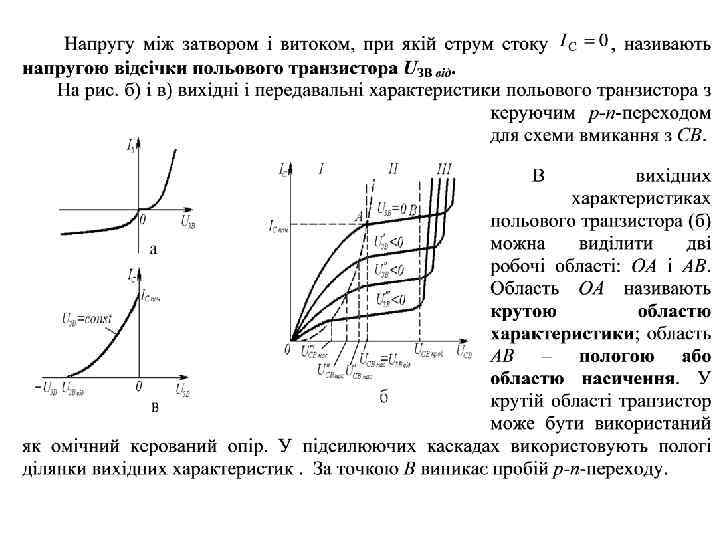

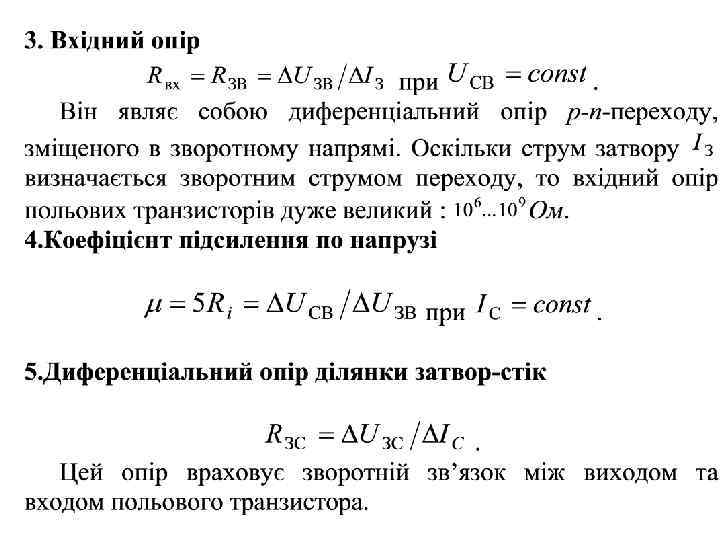

Основні параметри, якими характеризується польовий транзистор як нелінійний елемент

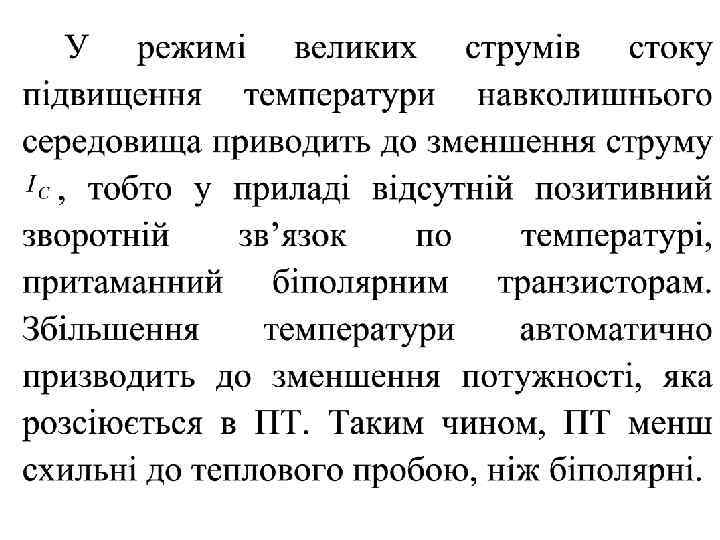

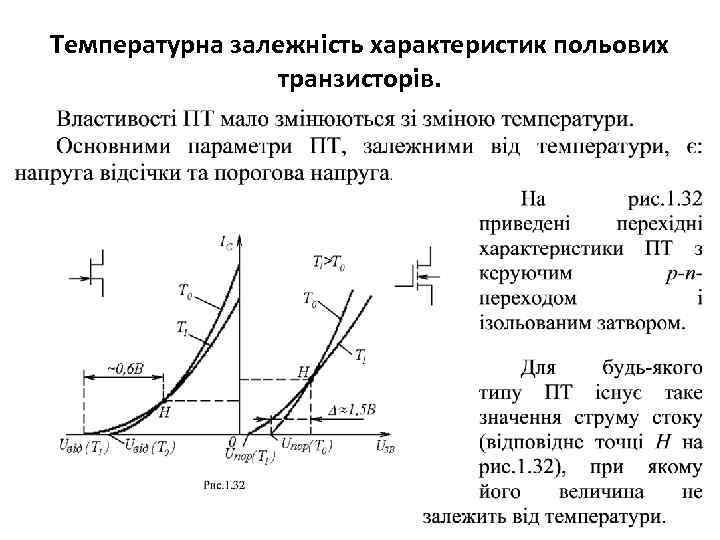

Температурна залежність характеристик польових транзисторів.

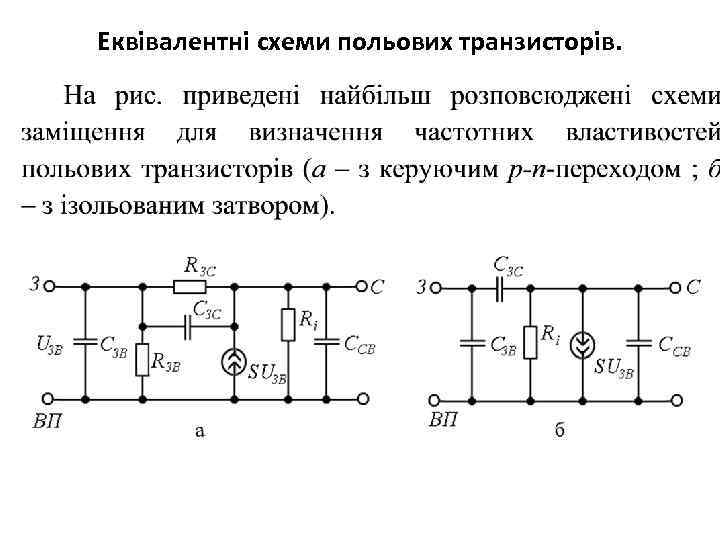

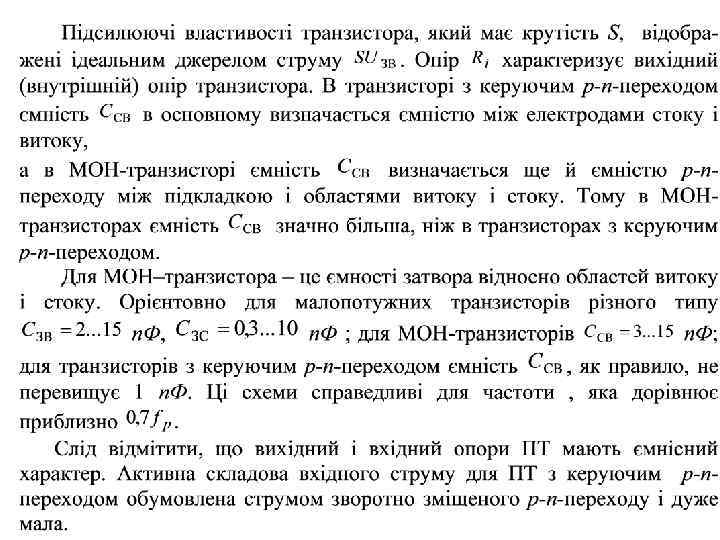

Еквівалентні схеми польових транзисторів.
