ПОЛИМЕРНЫЕ МЕМБРАНЫ Делаем надежные строительные системы доступными 0

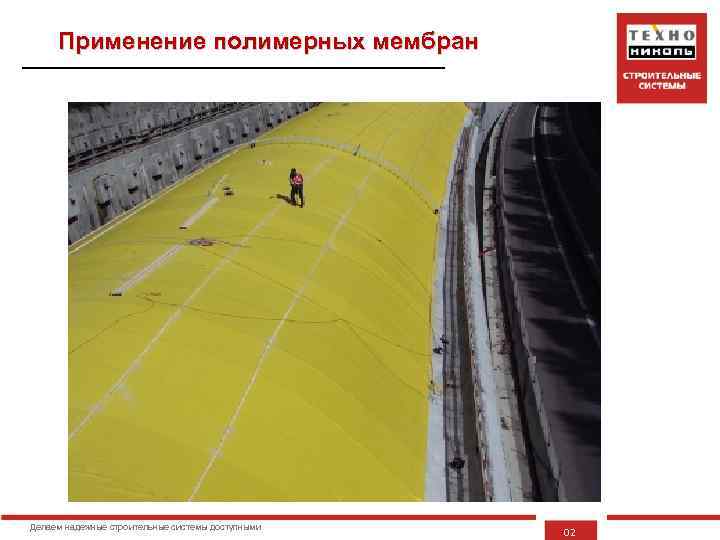

Применение полимерных мембран Делаем надежные строительные системы доступными 02
Технология устройства кровель Делаем надежные строительные системы доступными 03

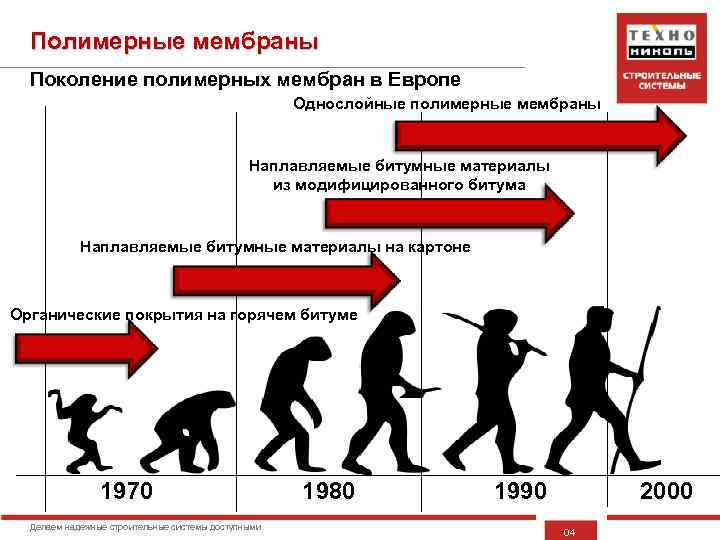

Полимерные мембраны Поколение полимерных мембран в Европе Однослойные полимерные мембраны Наплавляемые битумные материалы из модифицированного битума Наплавляемые битумные материалы на картоне Органические покрытия на горячем битуме 1970 Делаем надежные строительные системы доступными 1980 1990 2000 04
История возникновения В 1912 году немецкий ученый Фриц Клатте получил первый патент на производство ПВХ Производство ПВХ в крупных масштабах началось в 30 -е годы в Германии Термопластичные ПВХ-мембраны (поливинилхлорид) начали развиваться в Европе с 1962 г. Делаем надежные строительные системы доступными 05

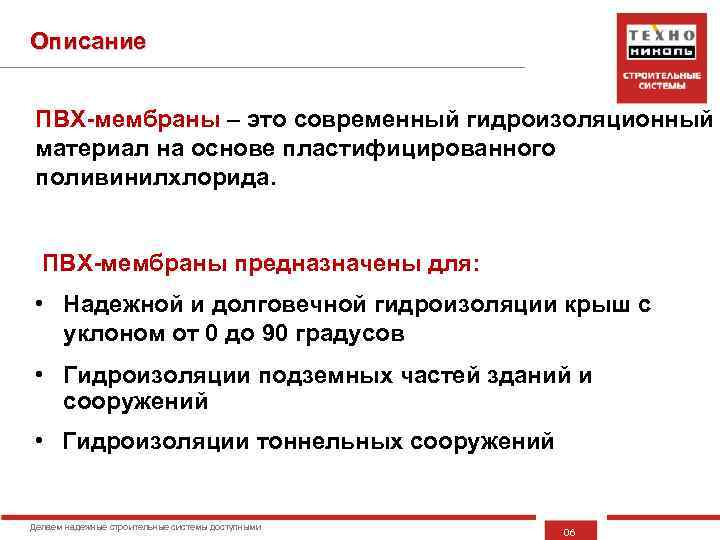

Описание ПВХ-мембраны – это современный гидроизоляционный материал на основе пластифицированного поливинилхлорида. ПВХ-мембраны предназначены для: • Надежной и долговечной гидроизоляции крыш с уклоном от 0 до 90 градусов • Гидроизоляции подземных частей зданий и сооружений • Гидроизоляции тоннельных сооружений Делаем надежные строительные системы доступными 06

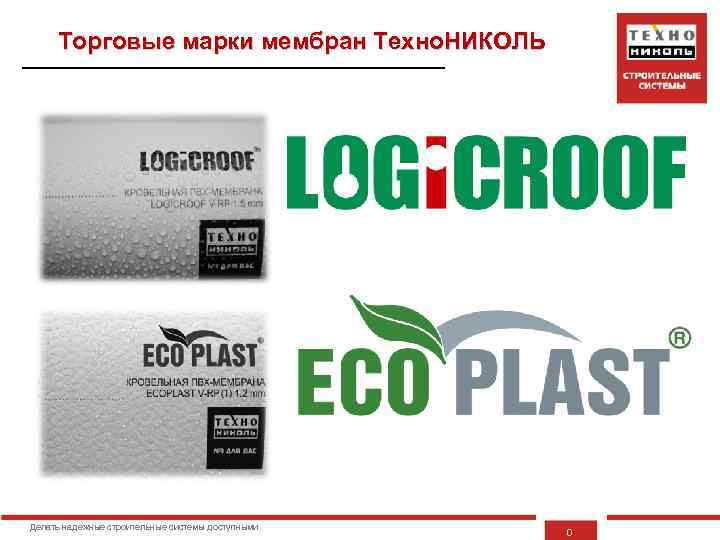

Торговые марки мембран Техно. НИКОЛЬ Делать надежные строительные системы доступными 0

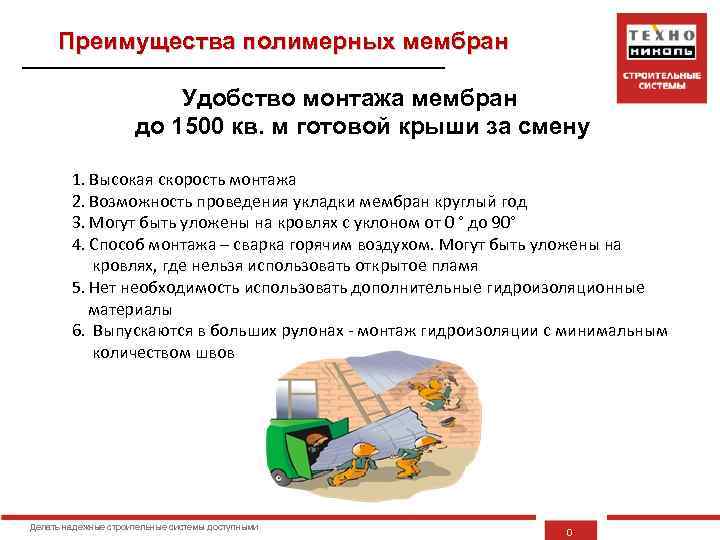

Преимущества полимерных мембран Удобство монтажа мембран до 1500 кв. м готовой крыши за смену 1. Высокая скорость монтажа 2. Возможность проведения укладки мембран круглый год 3. Могут быть уложены на кровлях с уклоном от 0 ° до 90° 4. Способ монтажа – сварка горячим воздухом. Могут быть уложены на кровлях, где нельзя использовать открытое пламя 5. Нет необходимость использовать дополнительные гидроизоляционные материалы 6. Выпускаются в больших рулонах - монтаж гидроизоляции с минимальным количеством швов Делать надежные строительные системы доступными 0
Преимущества полимерных мембран Кровельные мембраны обладают повышенной огнестойкостью, группа горючести Г 1 и Г 2 Делать надежные строительные системы доступными 0

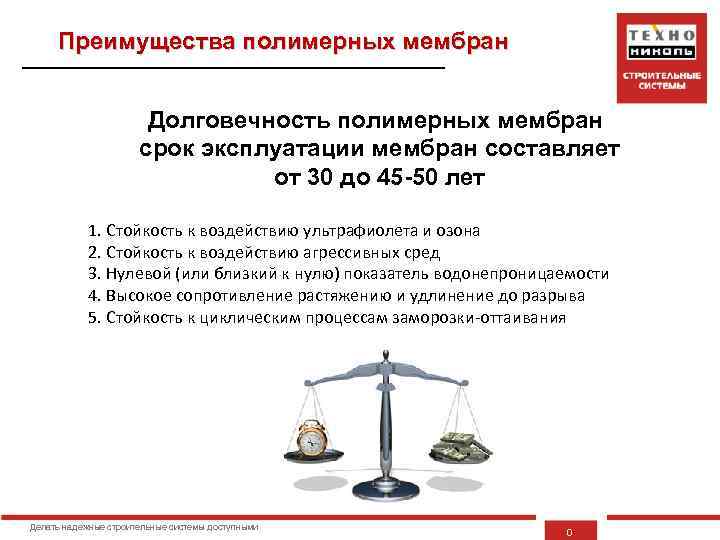

Преимущества полимерных мембран Долговечность полимерных мембран срок эксплуатации мембран cоставляет от 30 до 45 -50 лет 1. Стойкость к воздействию ультрафиолета и озона 2. Стойкость к воздействию агрессивных сред 3. Нулевой (или близкий к нулю) показатель водонепроницаемости 4. Высокое сопротивление растяжению и удлинение до разрыва 5. Стойкость к циклическим процессам заморозки-оттаивания Делать надежные строительные системы доступными 0
Потребление полимерных мембран Соотношение материалов в России и Европе Chart Title битумные материалы 97, 5% мастичные полимерные материалы мембраны 1. 0% 1. 5% Делать надежные строительные системы доступными ЕЭС мастичные материалы 5% битумные материалы 70% полимерные мембраны 25% 011

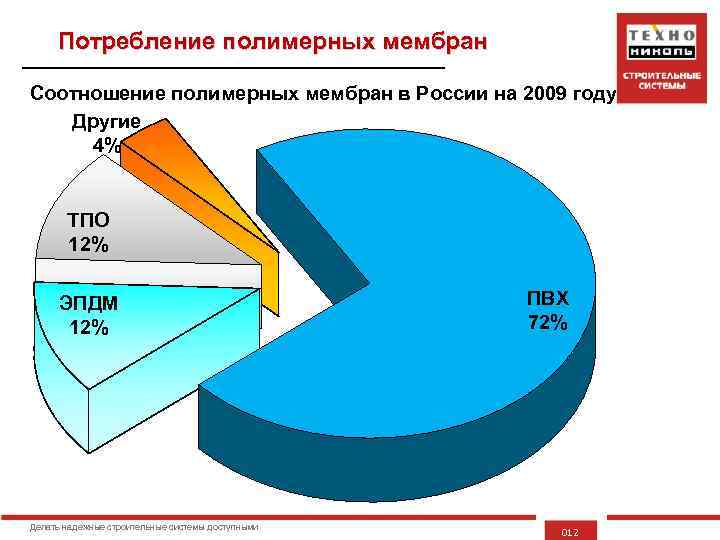

Потребление полимерных мембран Соотношение полимерных мембран в России на 2009 году Другие 4% ТПО 12% ЭПДМ 12% Делать надежные строительные системы доступными ПВХ 72% 012

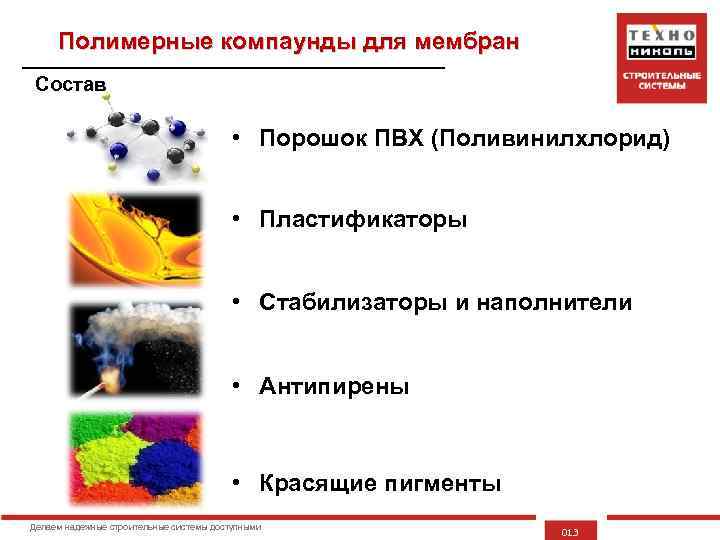

Полимерные компаунды для мембран Состав • Порошок ПВХ (Поливинилхлорид) • Пластификаторы • Стабилизаторы и наполнители • Антипирены • Красящие пигменты Делаем надежные строительные системы доступными 013

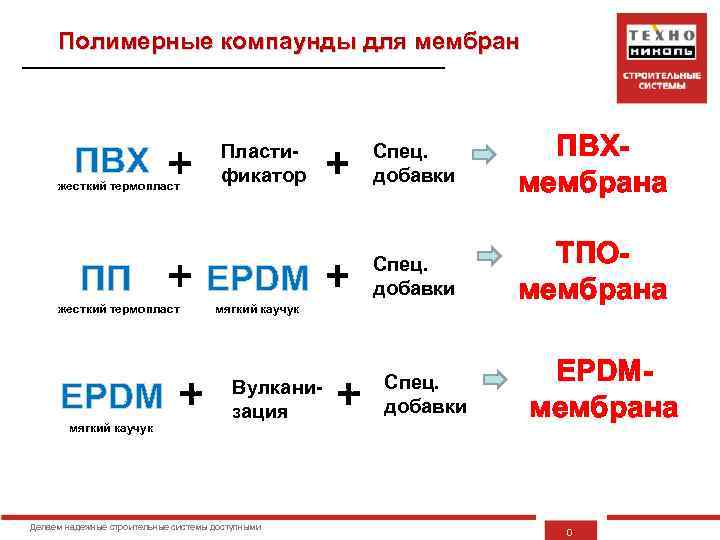

Полимерные компаунды для мембран ПВХ жесткий термопласт ПП жесткий термопласт EPDM мягкий каучук Пластификатор Спец. добавки ПВХмембрана EPDM Спец. добавки ТПОмембрана мягкий каучук Вулканизация Делаем надежные строительные системы доступными Спец. добавки EPDMмембрана 0
Структура мембраны Защитный слой Слой с антипиренами Полиэстровая сетка или стеклохолст Гидроизоляционный слой Делаем надежные строительные системы доступными 015

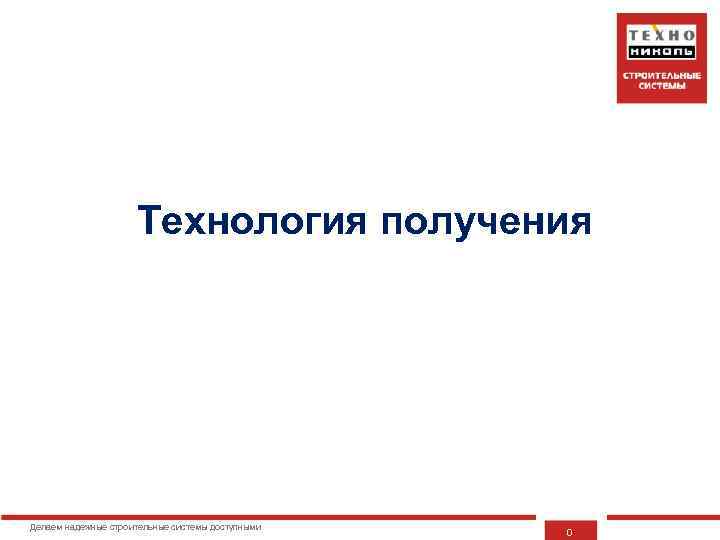

Технология получения Делаем надежные строительные системы доступными 0

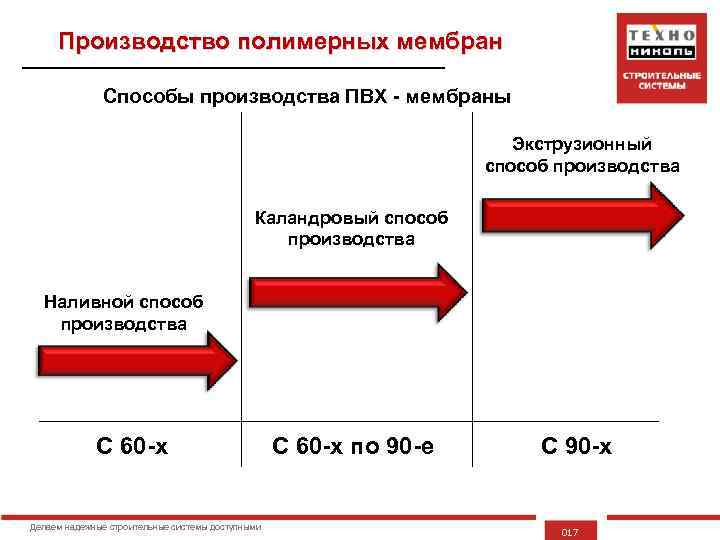

Производство полимерных мембран Способы производства ПВХ - мембраны Экструзионный способ производства Каландровый способ производства Наливной способ производства С 60 -х Делаем надежные строительные системы доступными С 60 -х по 90 -е С 90 -х 017
Фильм по производству Делаем надежные строительные системы доступными 018

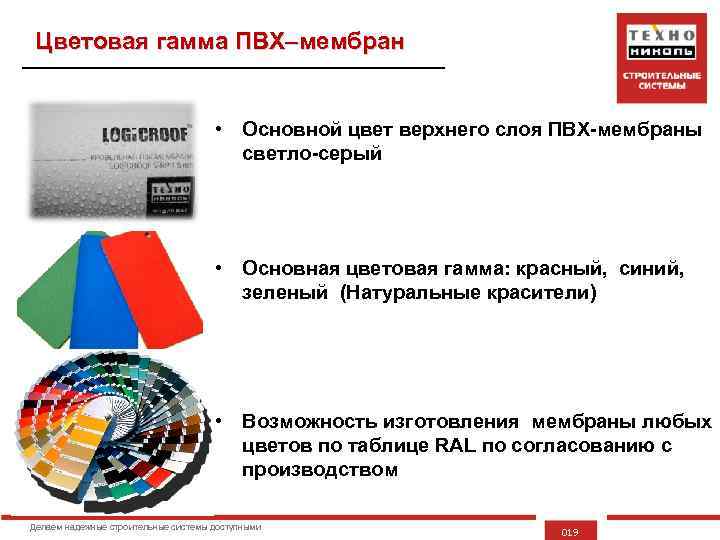

Цветовая гамма ПВХ–мембран • Основной цвет верхнего слоя ПВХ-мембраны светло-серый • Основная цветовая гамма: красный, синий, зеленый (Натуральные красители) • Возможность изготовления мембраны любых цветов по таблице RAL по согласованию с производством Делаем надежные строительные системы доступными 019

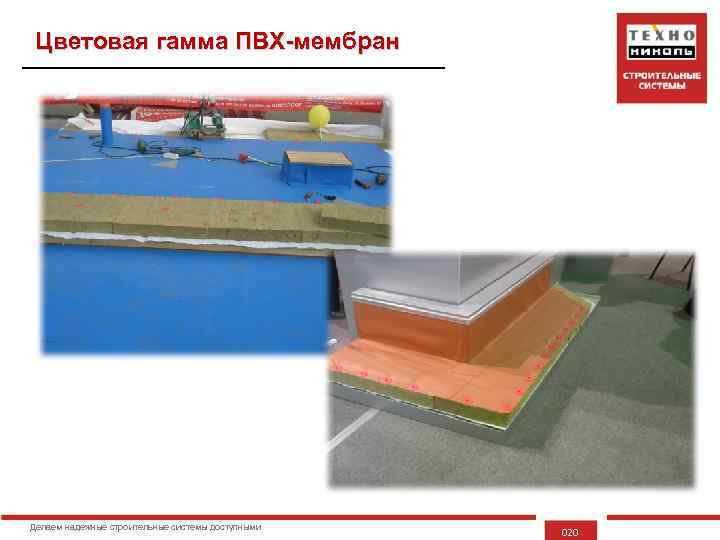

Цветовая гамма ПВХ-мембран Делаем надежные строительные системы доступными 020
Физико-технические характеристики Logicroof Делаем надежные строительные системы доступными 021

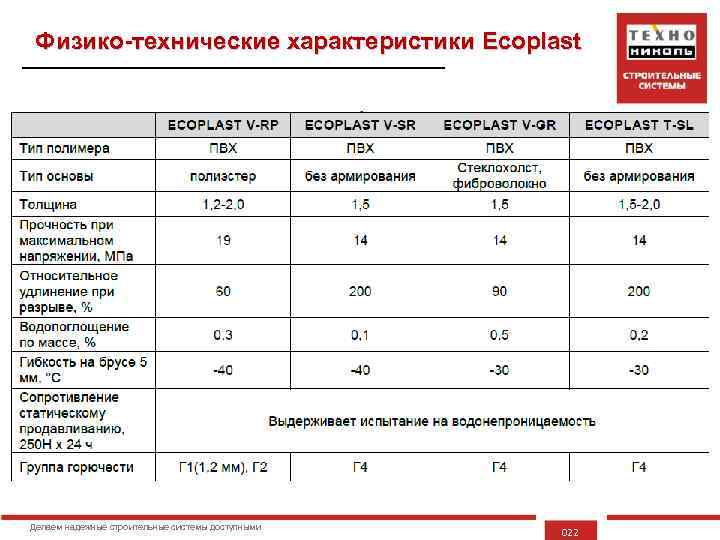

Физико-технические характеристики Ecoplast Делаем надежные строительные системы доступными 022

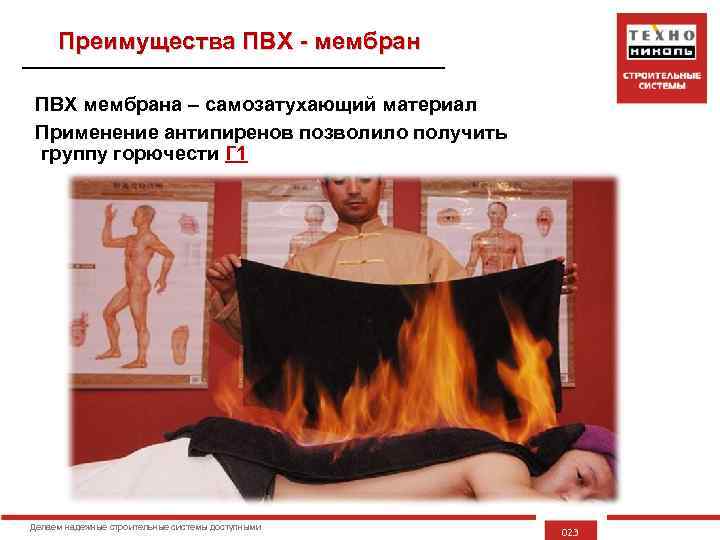

Преимущества ПВХ - мембран ПВХ мембрана – самозатухающий материал Применение антипиренов позволило получить группу горючести Г 1 Делаем надежные строительные системы доступными 023
Противопожарные рассечки Таблица. Максимально допустимая площадь кровли без гравийной засыпки, а также максимальная площадь участков, разделенных противопожарными поясами в соответствии с приложением 8 к СНи. П II-26 -76 ”Кровли” от 24 июня 1997 года. Группы горючести (Г) и распространения пламени (РП) водоизоляционного ковра кровли, не ниже Группы горючести материала основания под кровлю, не ниже Максимально допустимая площадь кровли без гравийной засыпки, не более, м 2 Г 2, РП 2 НГ, Г 1 Г 2, Г 3, Г 4 Без ограничений 10 000 Г 3, РП 2 НГ, Г 1 Г 2, Г 3, Г 4 10 000 6500 Г 3, РП 3 НГ, Г 1 Г 2 Г 3 Г 4 5200 3600 2000 1200 Г 4 НГ, Г 1 Г 2 Г 3 Г 4 3600 2000 1200 400 Делаем надежные строительные системы доступными 024
Преимущества ПВХ - мембран Малый вес материала 1. 5 кг/кв. м Делаем надежные строительные системы доступными 025

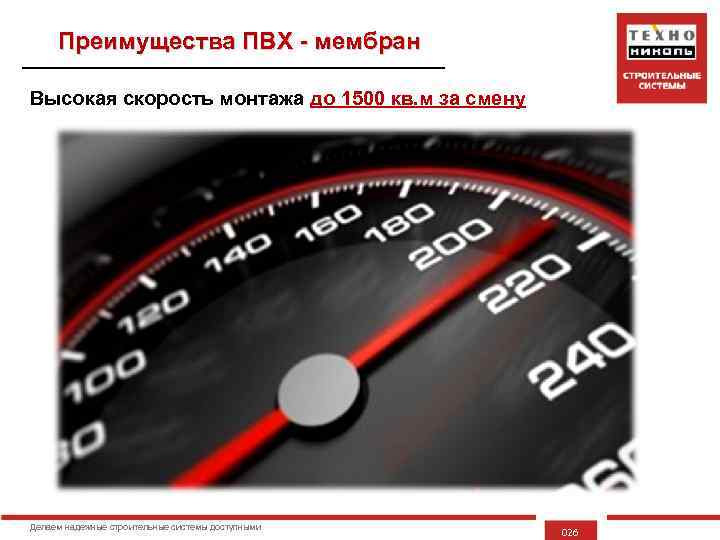

Преимущества ПВХ - мембран Высокая скорость монтажа до 1500 кв. м за смену Делаем надежные строительные системы доступными 026

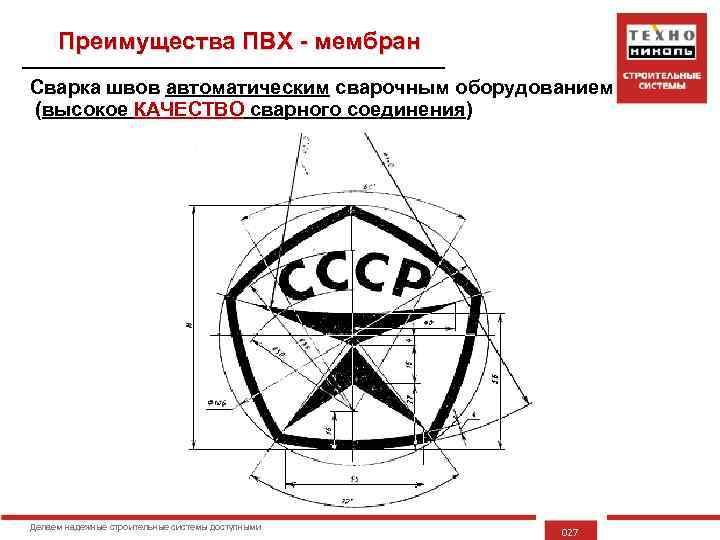

Преимущества ПВХ - мембран Сварка швов автоматическим сварочным оборудованием (высокое КАЧЕСТВО сварного соединения) Делаем надежные строительные системы доступными 027
Преимущества ПВХ - мембран Высокая паропроницаемость материала 180 г/год/кв. м Делаем надежные строительные системы доступными 028

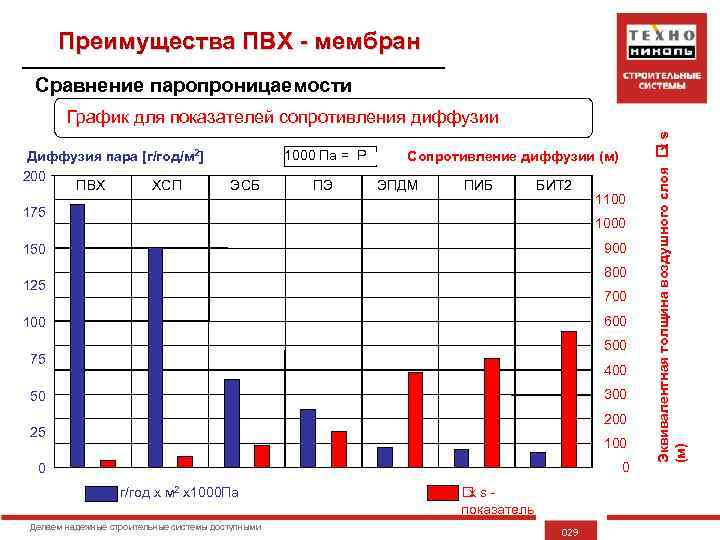

Преимущества ПВХ - мембран Сравнение паропроницаемости Диффузия пара [г/год/м 2] 200 ПВХ ХСП 1000 Па = P ЭСБ ПЭ Сопротивление диффузии (м) ЭПДМ ПИБ БИТ 2 175 1100 1000 900 150 800 125 700 600 100 500 75 400 300 50 200 25 100 0 0 г/год x м 2 x 1000 Па Делаем надежные строительные системы доступными sx показатель 029 Эквивалентная толщина воздушного слоя s x (м) График для показателей сопротивления диффузии
Преимущества ПВХ - мембран Сварка швов происходит ГОРЯЧИМ ВОЗДУХОМ Делаем надежные строительные системы доступными 030
Преимущества ПВХ - мембран Применение пластификаторов позволяет придать ПВХ высокую эластичность и гибкость до -55°С Делаем надежные строительные системы доступными 031
Преимущества ПВХ - мембран Расчетная долговечность не менее 30 лет Делаем надежные строительные системы доступными 032

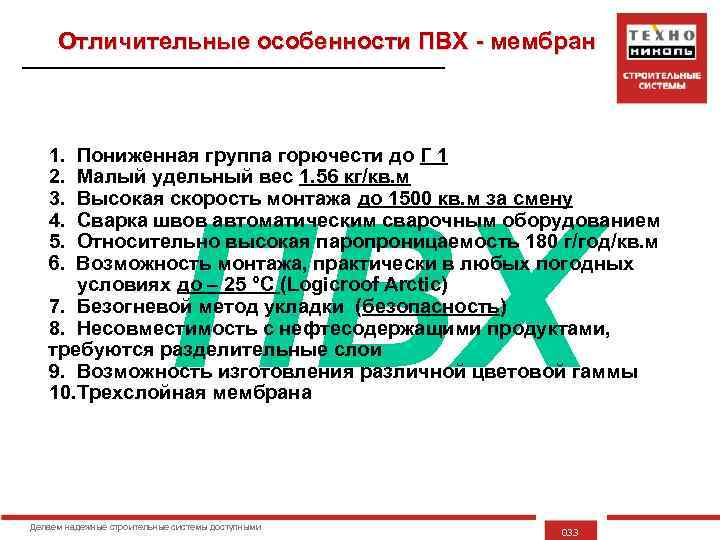

Отличительные особенности ПВХ - мембран 1. 2. 3. 4. 5. 6. Пониженная группа горючести до Г 1 Малый удельный вес 1. 56 кг/кв. м Высокая скорость монтажа до 1500 кв. м за смену Сварка швов автоматическим сварочным оборудованием Относительно высокая паропроницаемость 180 г/год/кв. м Возможность монтажа, практически в любых погодных условиях до – 25 °С (Logicroof Arctic) 7. Безогневой метод укладки (безопасность) 8. Несовместимость с нефтесодержащими продуктами, требуются разделительные слои 9. Возможность изготовления различной цветовой гаммы 10. Трехслойная мембрана ПВХ Делаем надежные строительные системы доступными 033

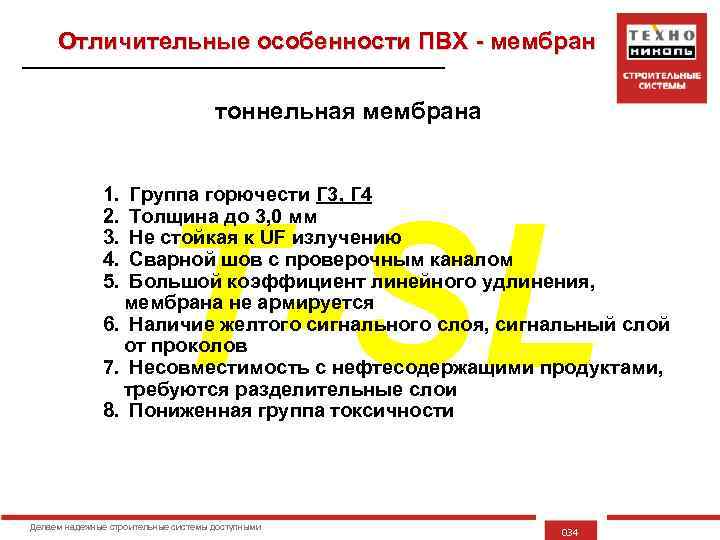

Отличительные особенности ПВХ - мембран тоннельная мембрана 1. 2. 3. 4. 5. Группа горючести Г 3, Г 4 Толщина до 3, 0 мм Не стойкая к UF излучению Сварной шов с проверочным каналом Большой коэффициент линейного удлинения, мембрана не армируется 6. Наличие желтого сигнального слоя, сигнальный слой от проколов 7. Несовместимость с нефтесодержащими продуктами, требуются разделительные слои 8. Пониженная группа токсичности Т-SL Делаем надежные строительные системы доступными 034

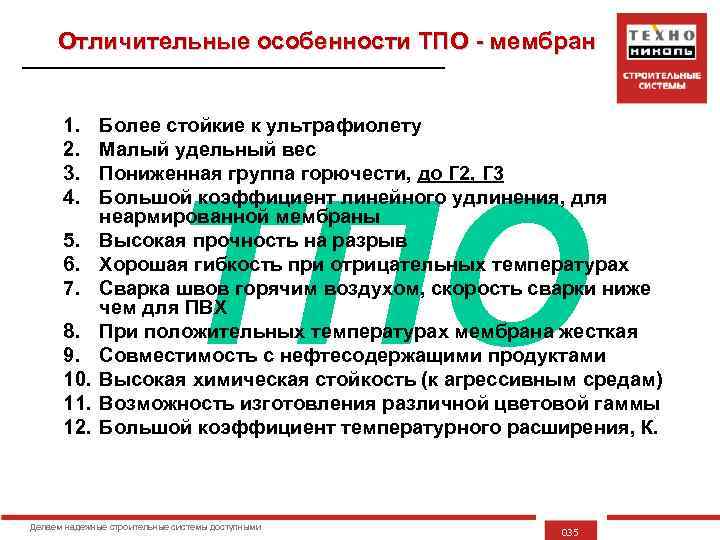

Отличительные особенности ТПО - мембран 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Более стойкие к ультрафиолету Малый удельный вес Пониженная группа горючести, до Г 2, Г 3 Большой коэффициент линейного удлинения, для неармированной мембраны Высокая прочность на разрыв Хорошая гибкость при отрицательных температурах Сварка швов горячим воздухом, скорость сварки ниже чем для ПВХ При положительных температурах мембрана жесткая Совместимость с нефтесодержащими продуктами Высокая химическая стойкость (к агрессивным средам) Возможность изготовления различной цветовой гаммы Большой коэффициент температурного расширения, К. ТПО Делаем надежные строительные системы доступными 035

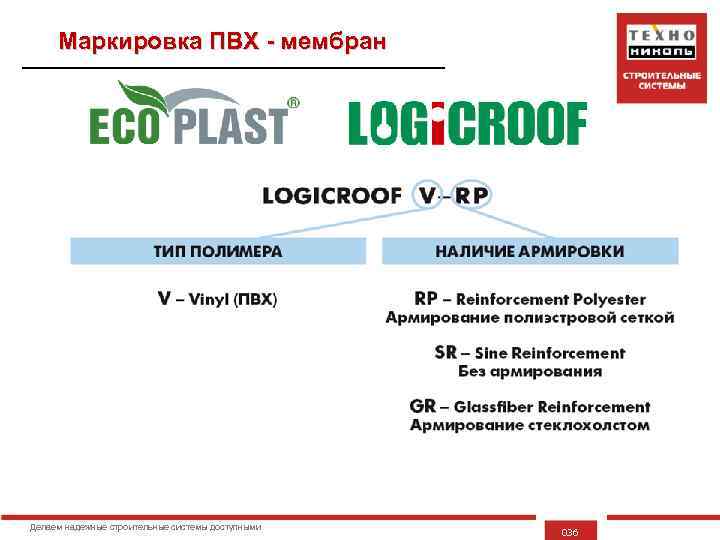

Маркировка ПВХ - мембран Делаем надежные строительные системы доступными 036

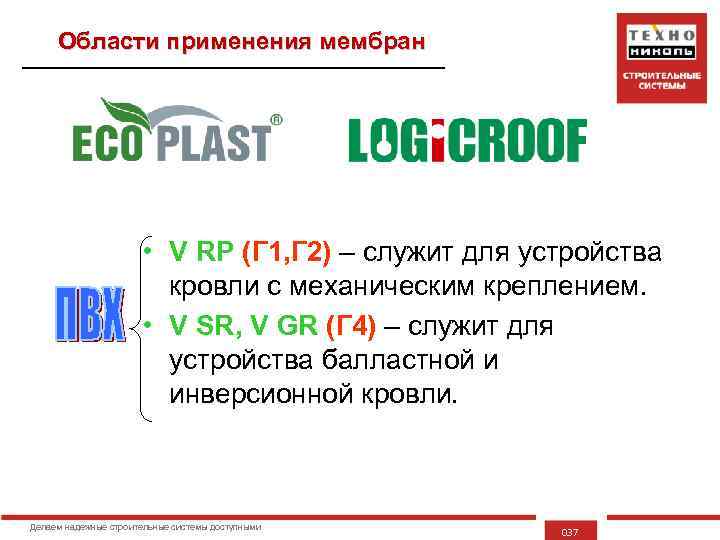

Области применения мембран • V RP (Г 1, Г 2) – служит для устройства кровли с механическим креплением. • V SR, V GR (Г 4) – служит для устройства балластной и инверсионной кровли. Делаем надежные строительные системы доступными 037
ВЫВОДЫ ПО РАЗДЕЛУ Полимерные мембраны: 1. Долговечный кровельный материал со сроком службы более 30 лет. 2. Материал, обладающий пониженной группой горючести Г 1. 3. Кровельный материал, позволяющий быстро (до 1500 кв. м) и надежно проводить монтаж кровель. Делаем надежные строительные системы доступными 38
