Полимерлік композитті материалдың механикалық қасиеттеріне көміртекті нанотүтікшеден жасалған толтырғыштың әсерін зерттеу Орындаған: Қапбарова Р. М. Ғылыми жетекші: Мурадов А. Д

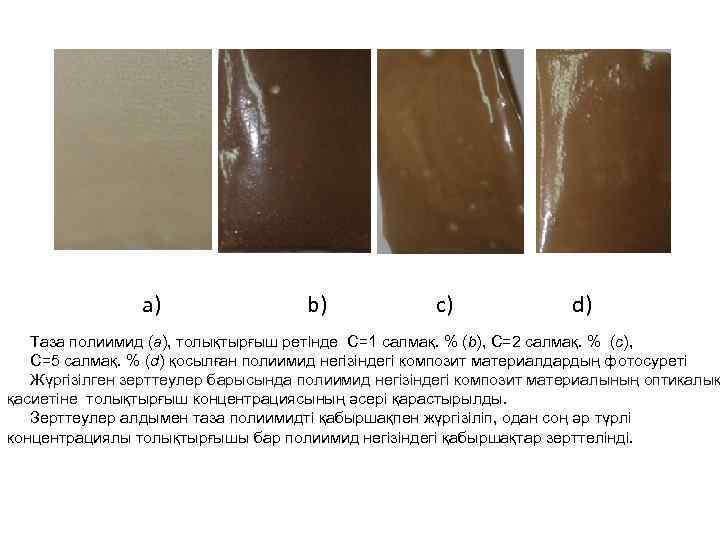

a) b) c) d) Таза полиимид (а), толықтырғыш ретінде С=1 салмақ. % (b), C=2 салмақ. % (c), C=5 салмақ. % (d) қосылған полиимид негізіндегі композит материалдардың фотосуреті Жүргізілген зерттеулер барысында полиимид негізіндегі композит материалының оптикалық қасиетіне толықтырғыш концентрациясының әсері қарастырылды. Зерттеулер алдымен таза полиимидті қабыршақпен жүргізіліп, одан соң әр түрлі концентрациялы толықтырғышы бар полиимид негізіндегі қабыршақтар зерттелінді.

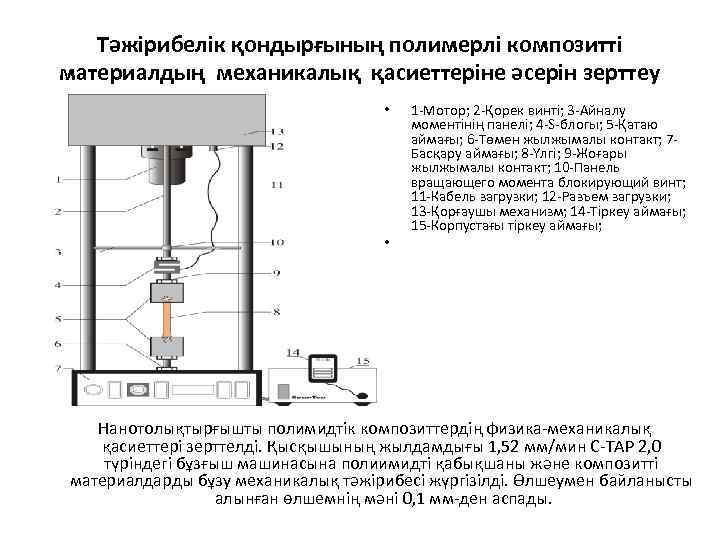

Тәжірибелік қондырғының полимерлі композитті материалдың механикалық қасиеттеріне әсерін зерттеу • • 1 -Мотор; 2 -Қорек винті; 3 -Айналу моментінің панелі; 4 -S-блогы; 5 -Қатаю аймағы; 6 -Төмен жылжымалы контакт; 7 Басқару аймағы; 8 -Үлгі; 9 -Жоғары жылжымалы контакт; 10 -Панель вращающего момента блокирующий винт; 11 -Кабель загрузки; 12 -Разъем загрузки; 13 -Қорғаушы механизм; 14 -Тіркеу аймағы; 15 -Корпустағы тіркеу аймағы; Нанотолықтырғышты полимидтік композиттердің физика-механикалық қасиеттері зерттелді. Қысқышының жылдамдығы 1, 52 мм/мин С-ТАР 2, 0 түріндегі бұзғыш машинасына полиимидті қабықшаны және композитті материалдарды бұзу механикалық тәжірибесі жүргізілді. Өлшеумен байланысты алынған өлшемнің мәні 0, 1 мм-ден аспады.

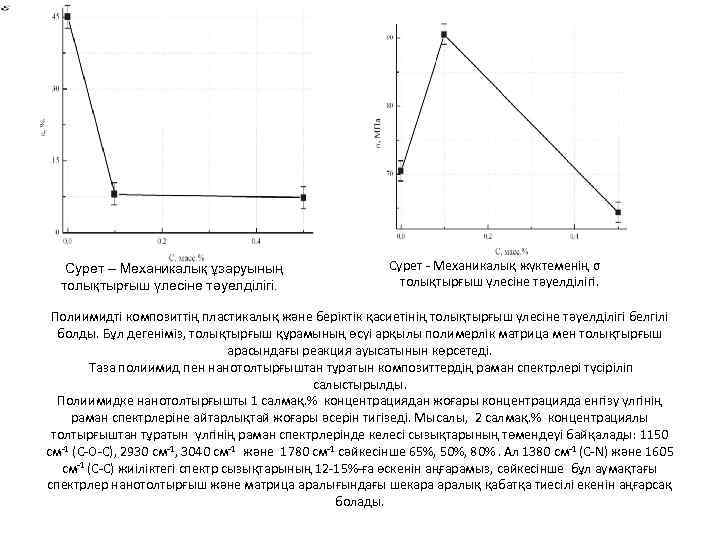

Сурет – Механикалық ұзаруының толықтырғыш үлесіне тәуелділігі. Сурет - Механикалық жүктеменің σ толықтырғыш үлесіне тәуелділігі. Полиимидті композиттің пластикалық және беріктік қасиетінің толықтырғыш үлесіне тәуелділігі белгілі болды. Бұл дегеніміз, толықтырғыш құрамының өсуі арқылы полимерлік матрица мен толықтырғыш арасындағы реакция ауысатынын көрсетеді. Таза полиимид пен нанотолтырғыштан тұратын композиттердің раман спектрлері түсіріліп салыстырылды. Полиимидке нанотолтырғышты 1 салмақ. % концентрациядан жоғары концентрацияда енгізу үлгінің раман спектрлеріне айтарлықтай жоғары әсерін тигізеді. Мысалы, 2 салмақ. % концентрациялы толтырғыштан тұратын үлгінің раман спектрлерінде келесі сызықтарының төмендеуі байқалады: 1150 см-1 (С-O-C), 2930 см-1, 3040 см-1 және 1780 см-1 сәйкесінше 65%, 50%, 80%. Ал 1380 см-1 (C-N) және 1605 см-1 (C-C) жиіліктегі спектр сызықтарының 12 -15%-ға өскенін аңғарамыз, сәйкесінше бұл аумақтағы спектрлер нанотолтырғыш және матрица аралығындағы шекара аралық қабатқа тиесілі екенін аңғарсақ болады.
Қорытынды • Толтырғыш концентрациясын 5 салмақ. %-ға дейін өсірсек полиимидке тән барлық дерлік максимумдардың мейлінше төмендеуі байқалады. Бұл құбылыстың орын алуы композиттік материалдағы толтырғыштың концентрациясының өсуі (С-C) тізбектің, сонымен қатар имидтік топтың (С-N) айырылуына алып келуі, нәтижесінде полиимидтен азот пен оттектің босап шығуынан болып отыр деп тұжырымға келсек болады. Шекара аралық қабаттың көлемдегі полимермен салыстырғанда қасиеттері өзгеше. Осыған орай 1 салмақ. % ≤ С ≤ 5 салмақ. % толтырғыш концентрациясы аралығында композиттік материал қасиеттері тек толтырғыш концентрациясына ғана емес сонымен қатар полиимид пен нанобөлшектермен байланысуына, яғни шекара аралық кабаттың мөлшеріне де байланысты. Толтырғыш концентрациясы 5 салмақ. % болған кезде нанобөлшектері полиимид макромолекуласымен түгелімен араласады, осыған орай бұл материалдың механикалық қасиеттері полиимидтің оптикалық қасиеттерінен өзгеше болады. Композитті материалдың механикалық қасиеттері оптикалық қасиеттеріне жақын болады. Яғни таза полиимидтің оптикалық қасиетінен қарағанда анағұрлым жақсырақ
НАЗАРЛАРЫҢЫЗҒА РАХМЕТ!!!
