Полевые транзисторы Выполнил Ширяев К А Группа 140

Полевые транзисторы Выполнил: Ширяев К. А. Группа: 140

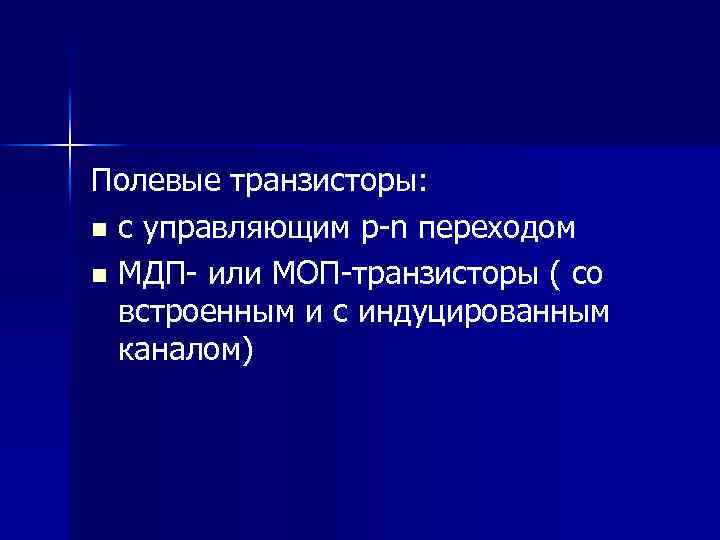

Полевые транзисторы: n с управляющим p-n переходом n МДП- или МОП-транзисторы ( со встроенным и с индуцированным каналом)

Полевой транзистор с управляющим p-n переходом

Статические характеристики транзистора с управляющим p -n – переходом:

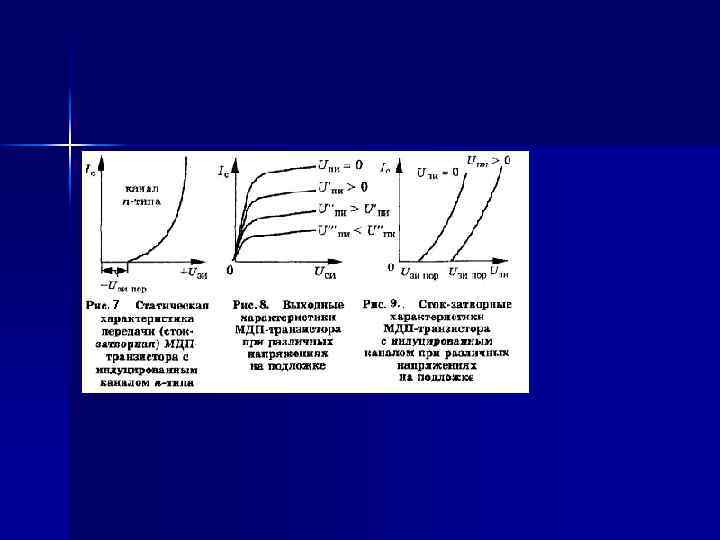

МДП-транзистор с индуцированным каналом

МДП-транзистор со встроенным каналом

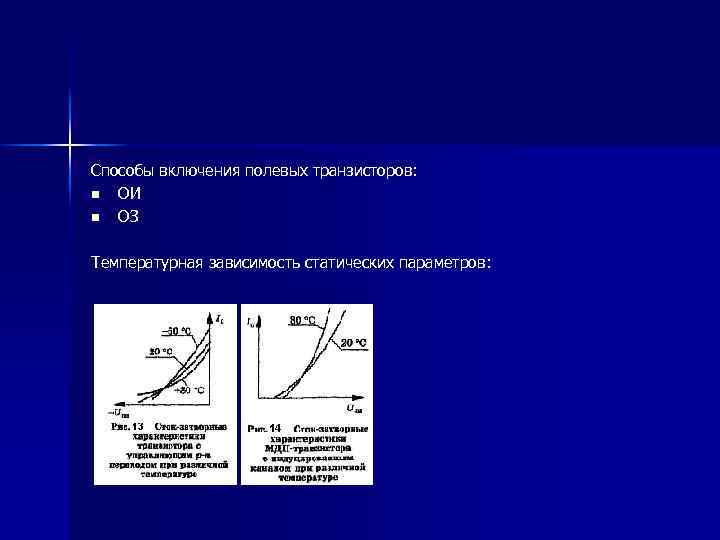

Способы включения полевых транзисторов: n ОИ n ОЗ Температурная зависимость статических параметров:

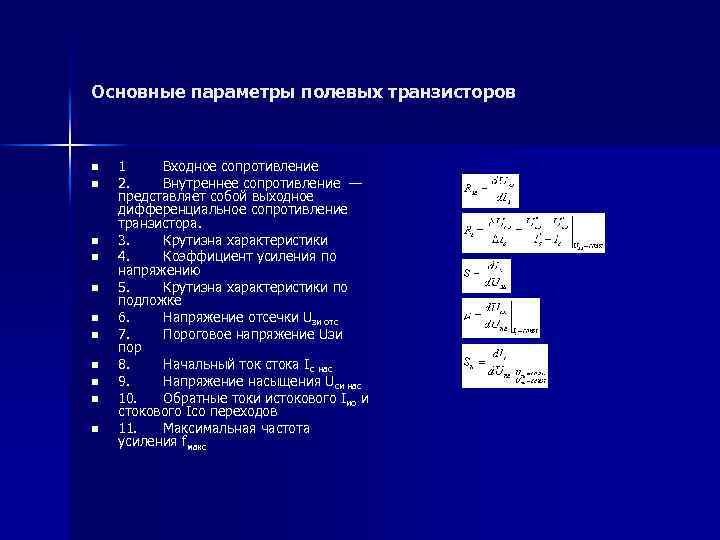

Основные параметры полевых транзисторов n n n 1 Входное сопротивление 2. Внутреннее сопротивление — представляет собой выходное дифференциальное сопротивление транзистора. 3. Крутизна характеристики 4. Коэффициент усиления по напряжению 5. Крутизна характеристики по подложке 6. Напряжение отсечки Uзи отс 7. Пороговое напряжение Uзи пор 8. Начальный ток стока Iс нас 9. Напряжение насыщения Uси нас 10. Обратные токи истокового Iио и стокового Iсо переходов 11. Максимальная частота усиления fмакс
