Полевой транзистор с управляющим p n переходом

Полевой транзистор с управляющим p – n переходом.

Стоковой (выходной) характеристикой полевого транзистора называется зависимость тока протекающего между стоком и истоком Iс от разности потенциалов между стоком и истоком Uси при постоянном напряжении затвор -исток Uзи при. Семейство стоковых характеристик полевого транзистора n – канальный р - канальный

Передаточная (сток-затворная) характеристика зависимость тока протекающего между стоком и истоком от разности потенциалов между затвором и истоком при постоянном напряжении сток-исток.

N-канальный МОП (MOS) транзистор

Стоковая (выходная характеристика) МОП транзистора

Передаточная характеристика (стокзатворная) МОП транзистора

Типовые передаточные характеристики полевых транзисторов.

Биполярный транзистор с изолированным затвором (БТИЗ или IGBT)

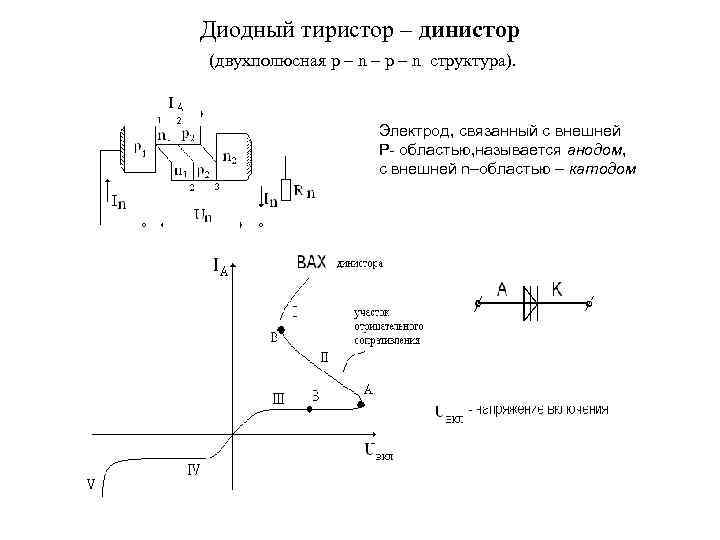

Диодный тиристор – динистор (двухполюсная p – n – p – n структура). Электрод, связанный с внешней Р- областью, называется анодом, с внешней n–областью – катодом

Схема замещения динистора.

Тринистор

Симистор
