Покрытия промышленных зданий Проектирование ограждающей части покрытия

Покрытия промышленных зданий

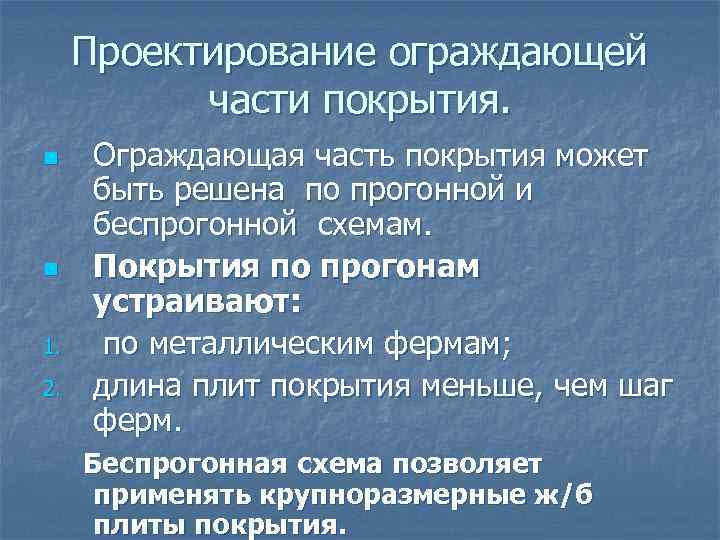

Проектирование ограждающей части покрытия. n n 1. 2. Ограждающая часть покрытия может быть решена по прогонной и беспрогонной схемам. Покрытия по прогонам устраивают: по металлическим фермам; длина плит покрытия меньше, чем шаг ферм. Беспрогонная схема позволяет применять крупноразмерные ж/б плиты покрытия.

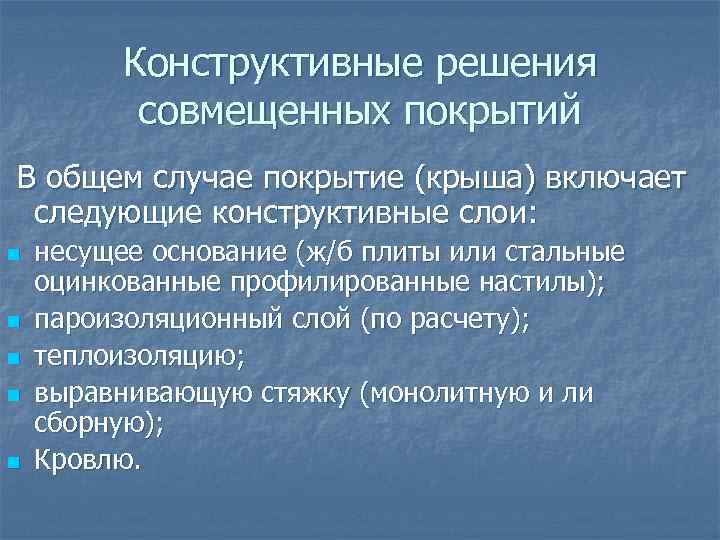

Конструктивные решения совмещенных покрытий В общем случае покрытие (крыша) включает следующие конструктивные слои: n n n несущее основание (ж/б плиты или стальные оцинкованные профилированные настилы); пароизоляционный слой (по расчету); теплоизоляцию; выравнивающую стяжку (монолитную и ли сборную); Кровлю.

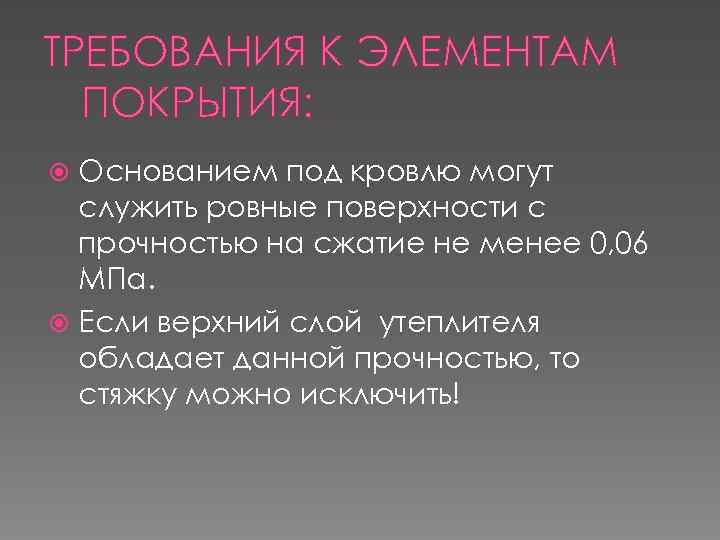

ТРЕБОВАНИЯ К ЭЛЕМЕНТАМ ПОКРЫТИЯ: Основанием под кровлю могут служить ровные поверхности с прочностью на сжатие не менее 0, 06 МПа. Если верхний слой утеплителя обладает данной прочностью, то стяжку можно исключить!

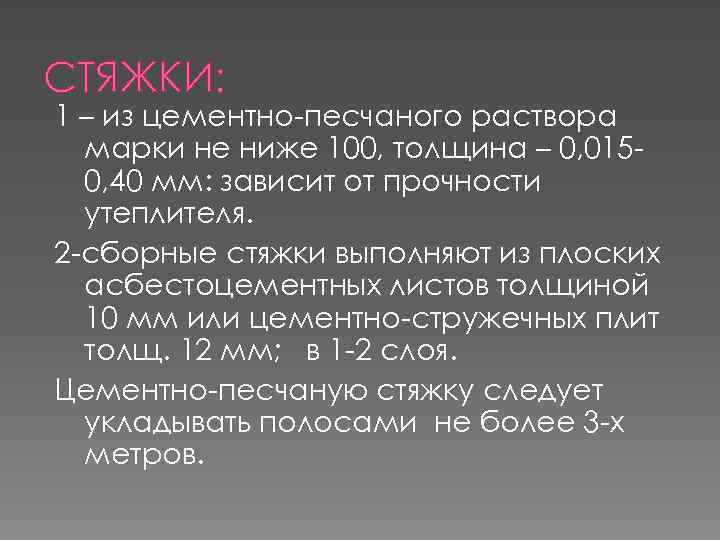

СТЯЖКИ: 1 – из цементно-песчаного раствора марки не ниже 100, толщина – 0, 0150, 40 мм: зависит от прочности утеплителя. 2 -сборные стяжки выполняют из плоских асбестоцементных листов толщиной 10 мм или цементно-стружечных плит толщ. 12 мм; в 1 -2 слоя. Цементно-песчаную стяжку следует укладывать полосами не более 3 -х метров.

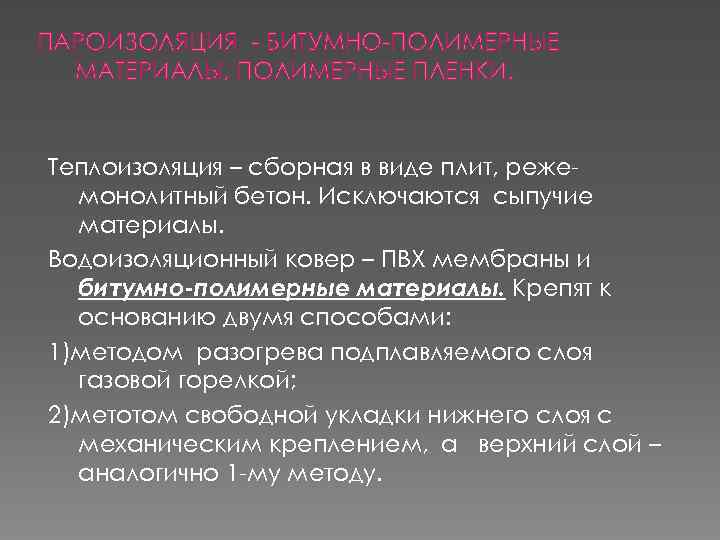

ПАРОИЗОЛЯЦИЯ - БИТУМНО-ПОЛИМЕРНЫЕ МАТЕРИАЛЫ, ПОЛИМЕРНЫЕ ПЛЕНКИ. Теплоизоляция – сборная в виде плит, режемонолитный бетон. Исключаются сыпучие материалы. Водоизоляционный ковер – ПВХ мембраны и битумно-полимерные материалы. Крепят к основанию двумя способами: 1)методом разогрева подплавляемого слоя газовой горелкой; 2)метотом свободной укладки нижнего слоя с механическим креплением, а верхний слой – аналогично 1 -му методу.

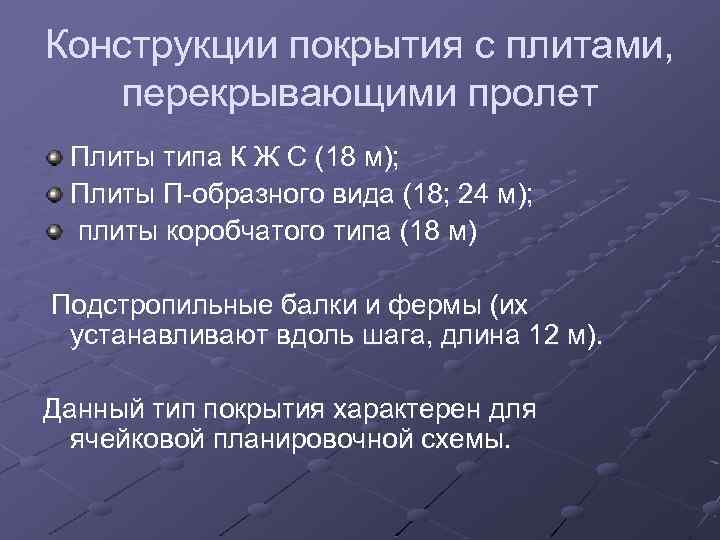

Конструкции покрытия с плитами, перекрывающими пролет Плиты типа К Ж С (18 м); Плиты П-образного вида (18; 24 м); плиты коробчатого типа (18 м) Подстропильные балки и фермы (их устанавливают вдоль шага, длина 12 м). Данный тип покрытия характерен для ячейковой планировочной схемы.

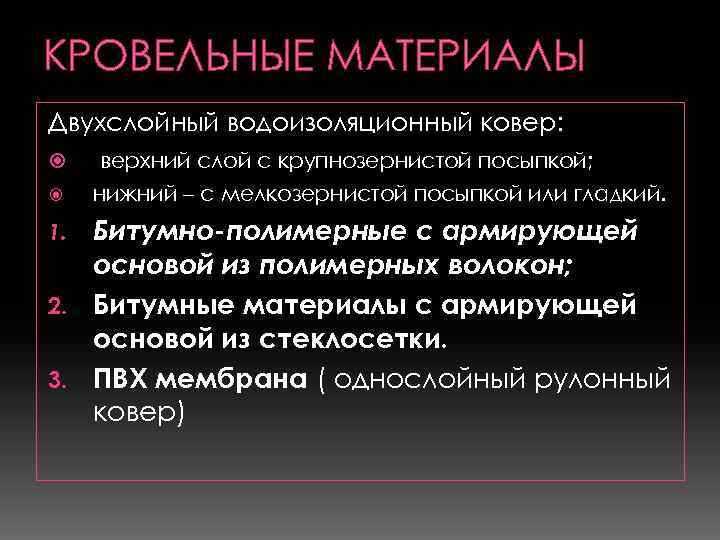

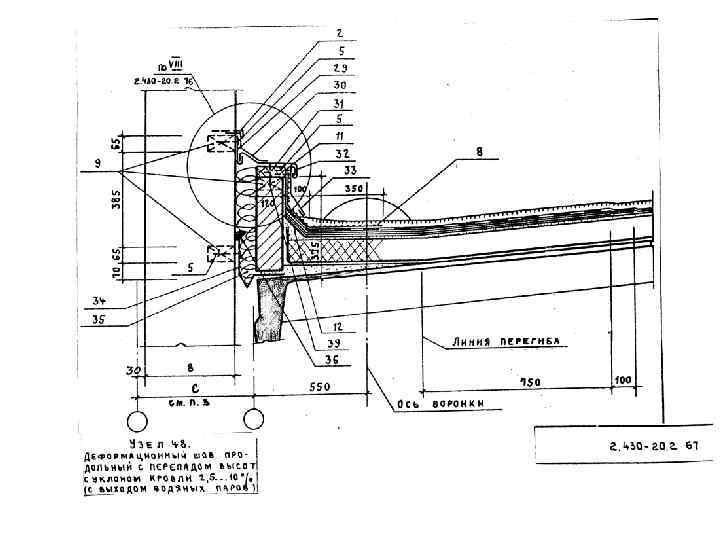

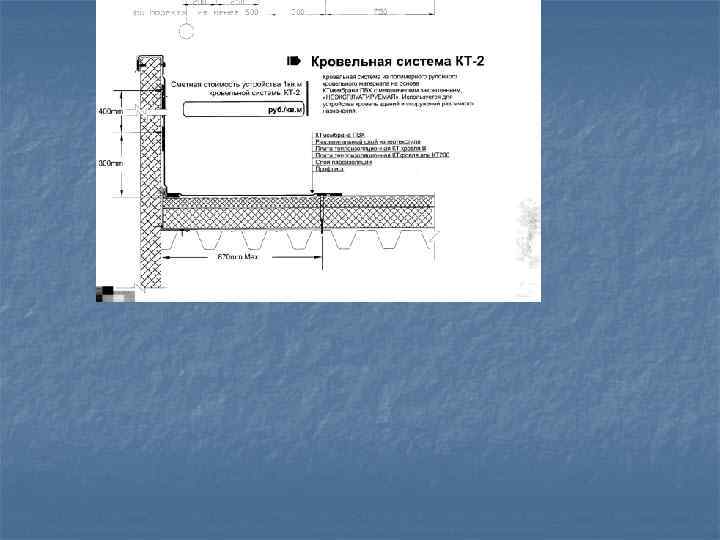

КРОВЕЛЬНЫЕ МАТЕРИАЛЫ Двухслойный водоизоляционный ковер: верхний слой с крупнозернистой посыпкой; нижний – с мелкозернистой посыпкой или гладкий. Битумно-полимерные с армирующей основой из полимерных волокон; 2. Битумные материалы с армирующей основой из стеклосетки. 3. ПВХ мембрана ( однослойный рулонный ковер) 1.

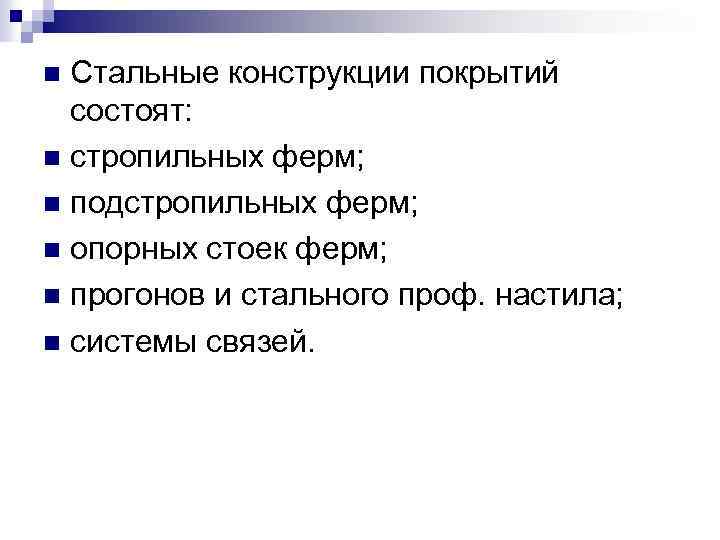

Стальные конструкции покрытий состоят: n стропильных ферм; n подстропильных ферм; n опорных стоек ферм; n прогонов и стального проф. настила; n системы связей. n

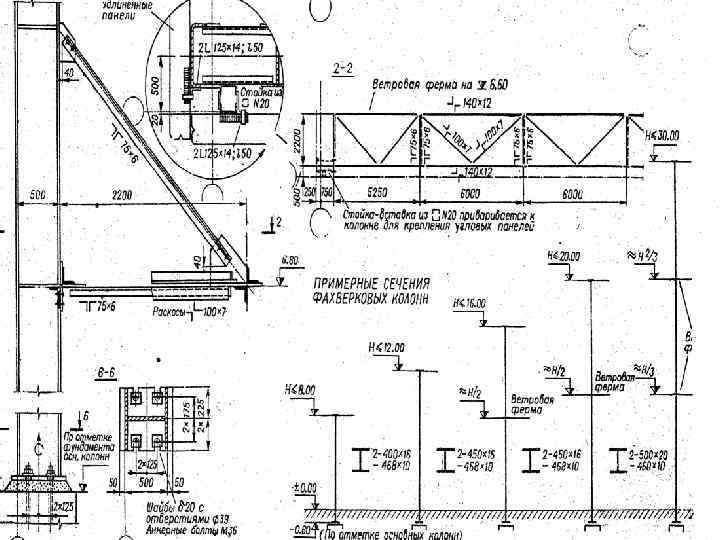

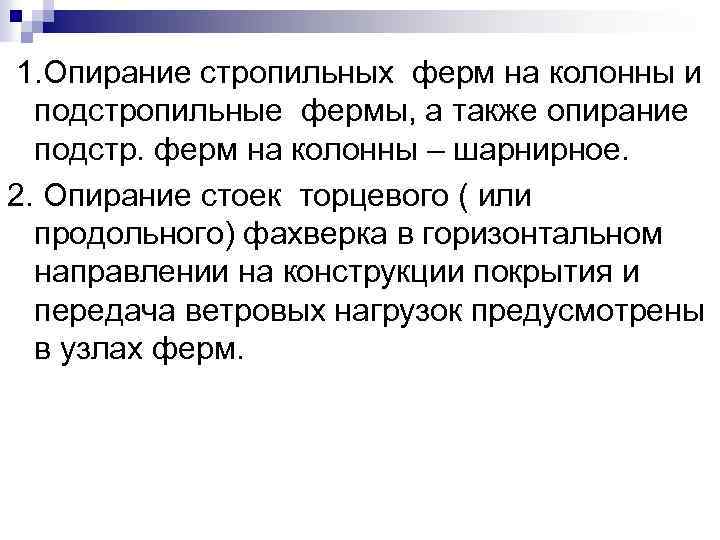

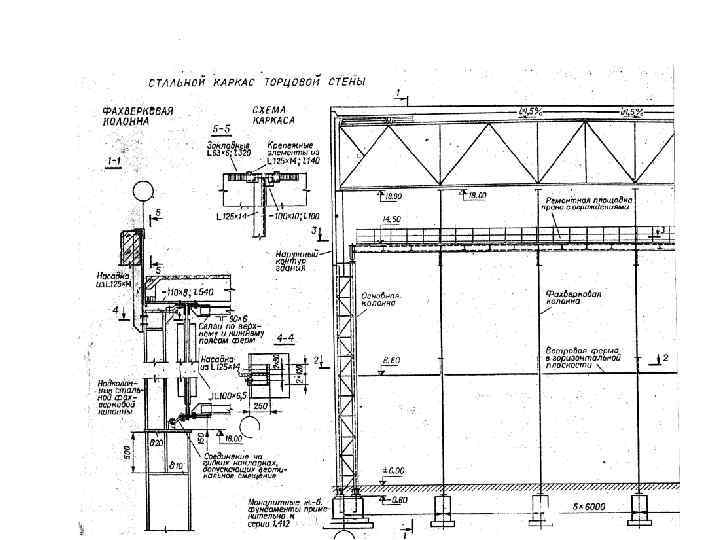

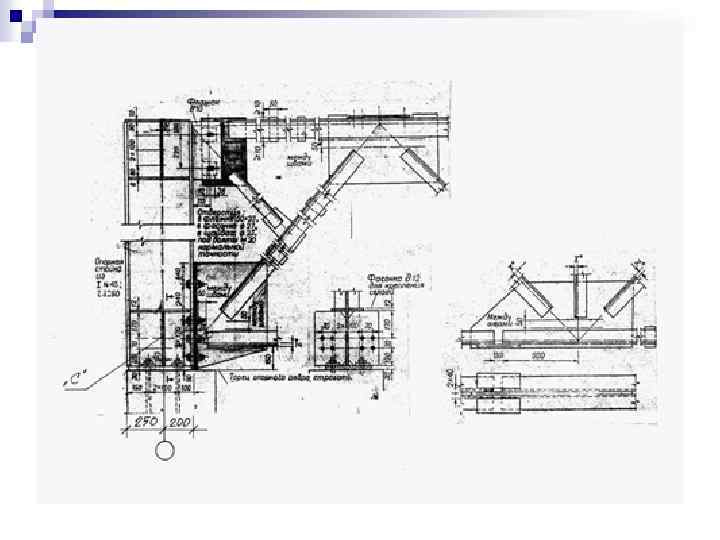

1. Опирание стропильных ферм на колонны и подстропильные фермы, а также опирание подстр. ферм на колонны – шарнирное. 2. Опирание стоек торцевого ( или продольного) фахверка в горизонтальном направлении на конструкции покрытия и передача ветровых нагрузок предусмотрены в узлах ферм.

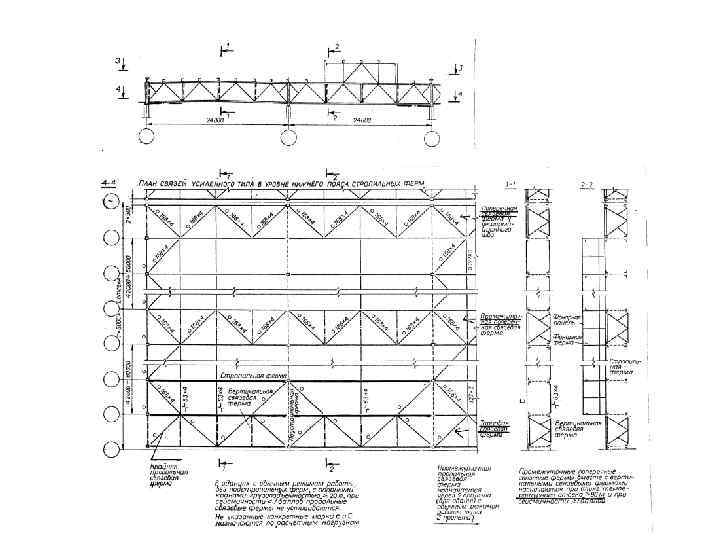

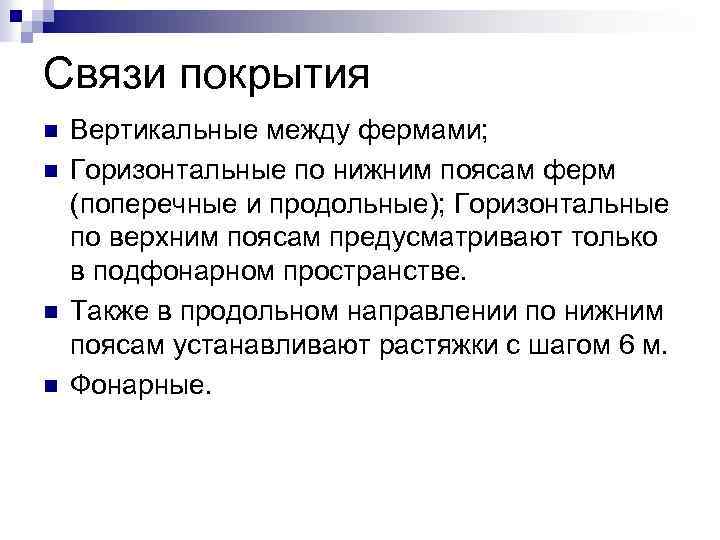

Связи покрытия n n Вертикальные между фермами; Горизонтальные по нижним поясам ферм (поперечные и продольные); Горизонтальные по верхним поясам предусматривают только в подфонарном пространстве. Также в продольном направлении по нижним поясам устанавливают растяжки с шагом 6 м. Фонарные.

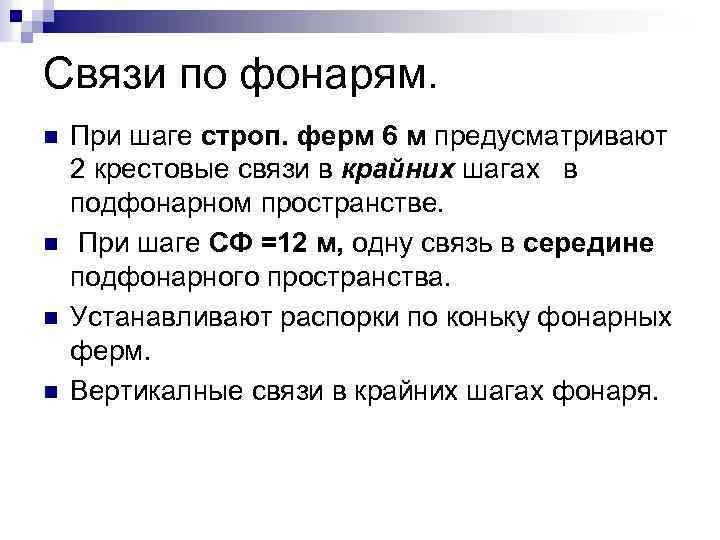

Связи по фонарям. n n При шаге строп. ферм 6 м предусматривают 2 крестовые связи в крайних шагах в подфонарном пространстве. При шаге СФ =12 м, одну связь в середине подфонарного пространства. Устанавливают распорки по коньку фонарных ферм. Вертикалные связи в крайних шагах фонаря.

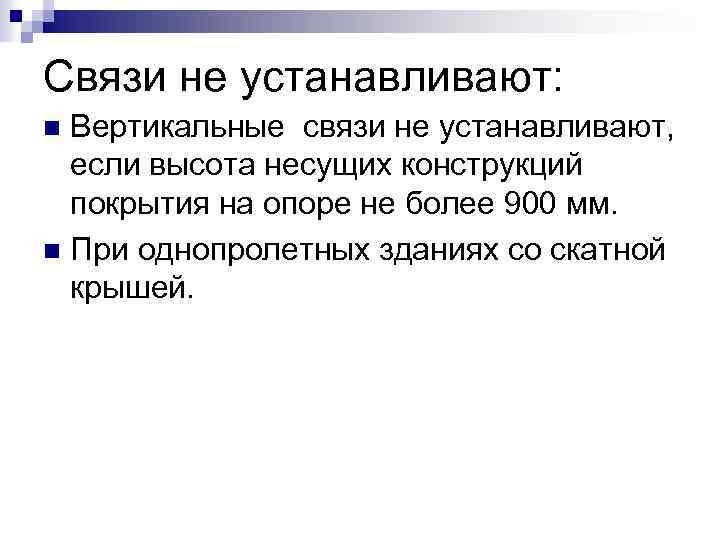

Связи не устанавливают: Вертикальные связи не устанавливают, если высота несущих конструкций покрытия на опоре не более 900 мм. n При однопролетных зданиях со скатной крышей. n
