ПОКРЫТИЕ МАОК-ПЛАУН ДЛЯ СУХОГО СВИНЧИВАНИЯ В начале

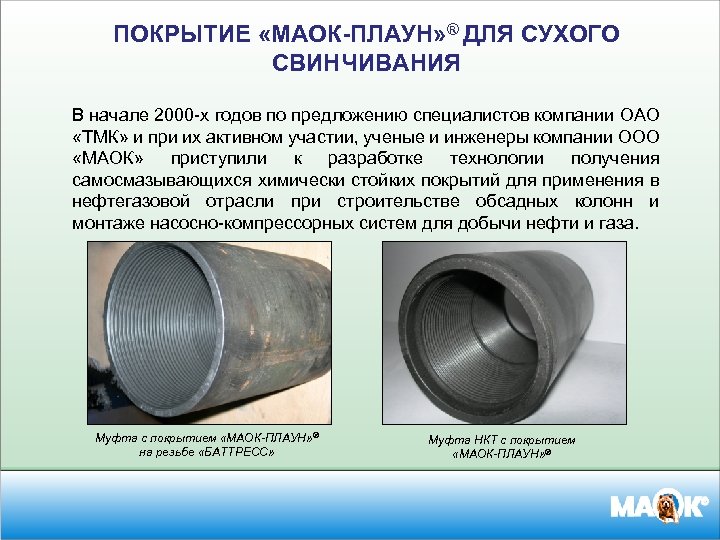

ПОКРЫТИЕ «МАОК-ПЛАУН» ® ДЛЯ СУХОГО СВИНЧИВАНИЯ В начале 2000 -х годов по предложению специалистов компании ОАО «ТМК» и при их активном участии, ученые и инженеры компании ООО «МАОК» приступили к разработке технологии получения самосмазывающихся химически стойких покрытий для применения в нефтегазовой отрасли при строительстве обсадных колонн и монтаже насосно-компрессорных систем для добычи нефти и газа. Муфта с покрытием «МАОК-ПЛАУН» ® на резьбе «БАТТРЕСС» Муфта НКТ с покрытием «МАОК-ПЛАУН» ®

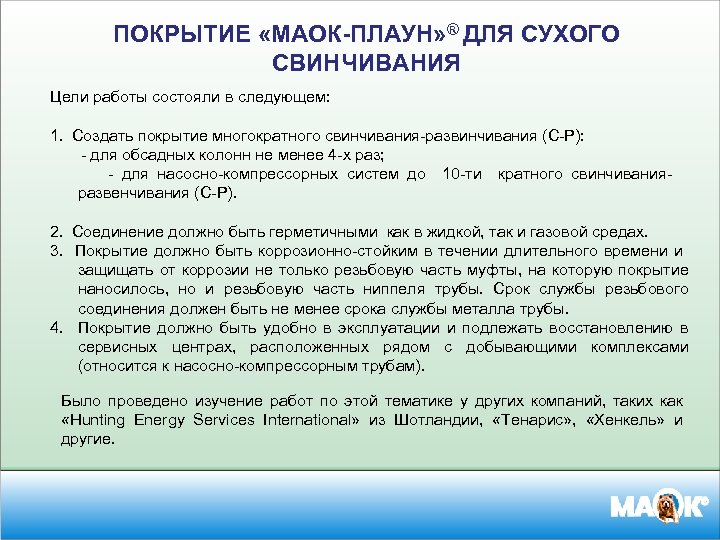

ПОКРЫТИЕ «МАОК-ПЛАУН» ® ДЛЯ СУХОГО СВИНЧИВАНИЯ Цели работы состояли в следующем: 1. Создать покрытие многократного свинчивания-развинчивания (С-Р): - для обсадных колонн не менее 4 -х раз; - для насосно-компрессорных систем до 10 -ти кратного свинчивания- развенчивания (С-Р). 2. Соединение должно быть герметичными как в жидкой, так и газовой средах. 3. Покрытие должно быть коррозионно-стойким в течении длительного времени и защищать от коррозии не только резьбовую часть муфты, на которую покрытие наносилось, но и резьбовую часть ниппеля трубы. Срок службы резьбового соединения должен быть не менее срока службы металла трубы. 4. Покрытие должно быть удобно в эксплуатации и подлежать восстановлению в сервисных центрах, расположенных рядом с добывающими комплексами (относится к насосно-компрессорным трубам). Было проведено изучение работ по этой тематике у других компаний, таких как «Hunting Energy Services International» из Шотландии, «Тенарис» , «Хенкель» и другие.

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ПОКРЫТИЯ «МАОК-ПЛАУН» ® ПЕРЕД СМАЗОЧНЫМИ СИСТЕМАМИ 1. Конструктивные особенности резьбового соединения «БАТТРЕСС» и применяемые при его свинчивании жидкостные смазочные системы в комплексе не могут обеспечить газовую герметичность резьбовых соединений обсадных труб. В противовес стандартным смазкам покрытие «МАОК-ПЛАУН» ® за счёт своих уникальных свойств обеспечивает газовую герметичность данных соединений. Иными словами резьбовые соединения «БАТТРЕСС» обсадных труб с покрытием «МАОК-ПЛАУН» ® можно отнести к аналогам соединений «Премиум класса» . 2. Резьба с покрытием «МАОК-ПЛАУН» ® выдерживает усилия свинчивания в несколько раз выше, чем резьбовое соединение со смазкой. На чем это основано? Жидкости не имеют степени сжатия, т. е. они не сжимаемы. Напротив, покрытие «МАОК-ПЛАУН» ® пластичное и имеет степень сжатия. Рассмотрим два варианта.

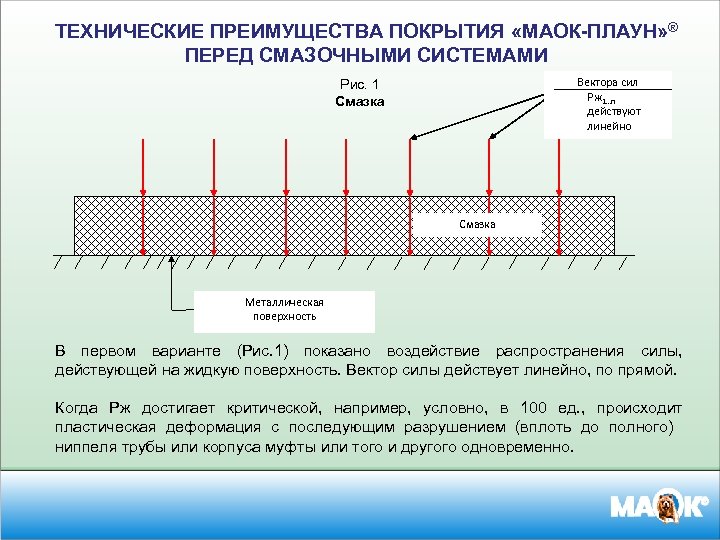

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ПОКРЫТИЯ «МАОК-ПЛАУН» ® ПЕРЕД СМАЗОЧНЫМИ СИСТЕМАМИ Вектора сил Рж 1…n действуют линейно Рис. 1 Смазка Металлическая поверхность В первом варианте (Рис. 1) показано воздействие распространения силы, действующей на жидкую поверхность. Вектор силы действует линейно, по прямой. Когда Рж достигает критической, например, условно, в 100 ед. , происходит пластическая деформация с последующим разрушением (вплоть до полного) ниппеля трубы или корпуса муфты или того и другого одновременно.

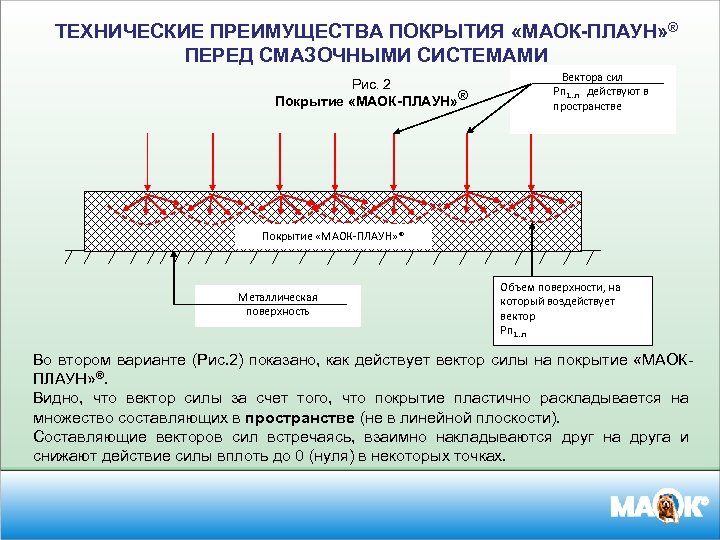

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ПОКРЫТИЯ «МАОК-ПЛАУН» ® ПЕРЕД СМАЗОЧНЫМИ СИСТЕМАМИ Рис. 2 Покрытие «МАОК-ПЛАУН» ® Вектора сил Рп 1…n действуют в пространстве Покрытие «МАОК-ПЛАУН» ® Металлическая поверхность Объем поверхности, на который воздействует вектор Рп 1…n Во втором варианте (Рис. 2) показано, как действует вектор силы на покрытие «МАОКПЛАУН» ®. Видно, что вектор силы за счет того, что покрытие пластично раскладывается на множество составляющих в пространстве (не в линейной плоскости). Составляющие векторов сил встречаясь, взаимно накладываются друг на друга и снижают действие силы вплоть до 0 (нуля) в некоторых точках.

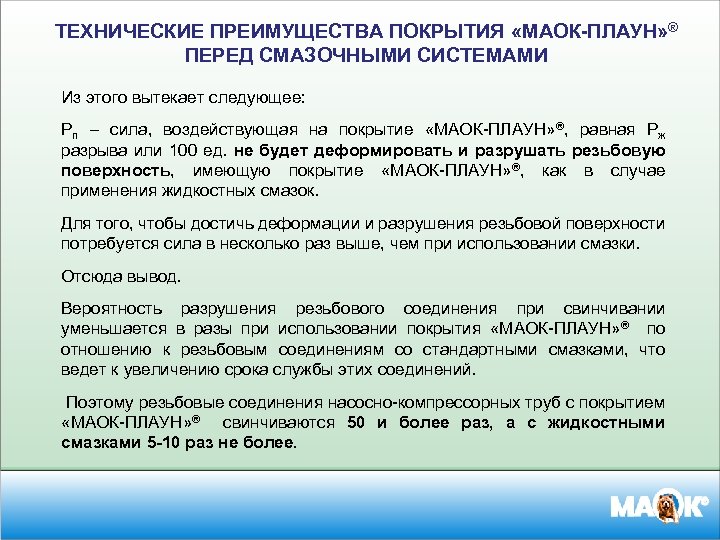

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ПОКРЫТИЯ «МАОК-ПЛАУН» ® ПЕРЕД СМАЗОЧНЫМИ СИСТЕМАМИ Из этого вытекает следующее: Рп – сила, воздействующая на покрытие «МАОК-ПЛАУН» ®, равная Рж разрыва или 100 ед. не будет деформировать и разрушать резьбовую поверхность, имеющую покрытие «МАОК-ПЛАУН» ®, как в случае применения жидкостных смазок. Для того, чтобы достичь деформации и разрушения резьбовой поверхности потребуется сила в несколько раз выше, чем при использовании смазки. Отсюда вывод. Вероятность разрушения резьбового соединения при свинчивании уменьшается в разы при использовании покрытия «МАОК-ПЛАУН» ® по отношению к резьбовым соединениям со стандартными смазками, что ведет к увеличению срока службы этих соединений. Поэтому резьбовые соединения насосно-компрессорных труб с покрытием «МАОК-ПЛАУН» ® свинчиваются 50 и более раз, а с жидкостными смазками 5 -10 раз не более.

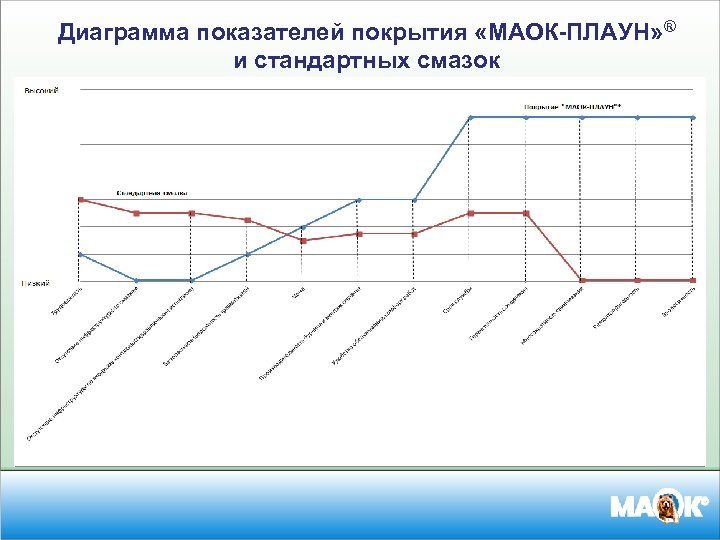

Диаграмма показателей покрытия «МАОК-ПЛАУН» ® и стандартных смазок

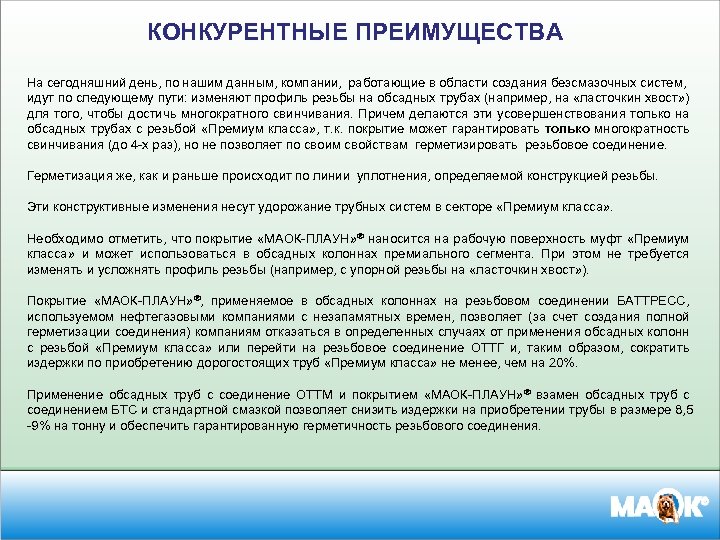

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА На сегодняшний день, по нашим данным, компании, работающие в области создания безсмазочных систем, идут по следующему пути: изменяют профиль резьбы на обсадных трубах (например, на «ласточкин хвост» ) для того, чтобы достичь многократного свинчивания. Причем делаются эти усовершенствования только на обсадных трубах с резьбой «Премиум класса» , т. к. покрытие может гарантировать только многократность свинчивания (до 4 -х раз), но не позволяет по своим свойствам герметизировать резьбовое соединение. Герметизация же, как и раньше происходит по линии уплотнения, определяемой конструкцией резьбы. Эти конструктивные изменения несут удорожание трубных систем в секторе «Премиум класса» . Необходимо отметить, что покрытие «МАОК-ПЛАУН» ® наносится на рабочую поверхность муфт «Премиум класса» и может использоваться в обсадных колоннах премиального сегмента. При этом не требуется изменять и усложнять профиль резьбы (например, с упорной резьбы на «ласточкин хвост» ). Покрытие «МАОК-ПЛАУН» ®, применяемое в обсадных колоннах на резьбовом соединении БАТТРЕСС, используемом нефтегазовыми компаниями с незапамятных времен, позволяет (за счет создания полной герметизации соединения) компаниям отказаться в определенных случаях от применения обсадных колонн с резьбой «Премиум класса» или перейти на резьбовое соединение ОТТГ и, таким образом, сократить издержки по приобретению дорогостоящих труб «Премиум класса» не менее, чем на 20%. Применение обсадных труб с соединение ОТТМ и покрытием «МАОК-ПЛАУН» ® взамен обсадных труб с соединением БТС и стандартной смазкой позволяет снизить издержки на приобретении трубы в размере 8, 5 -9% на тонну и обеспечить гарантированную герметичность резьбового соединения.

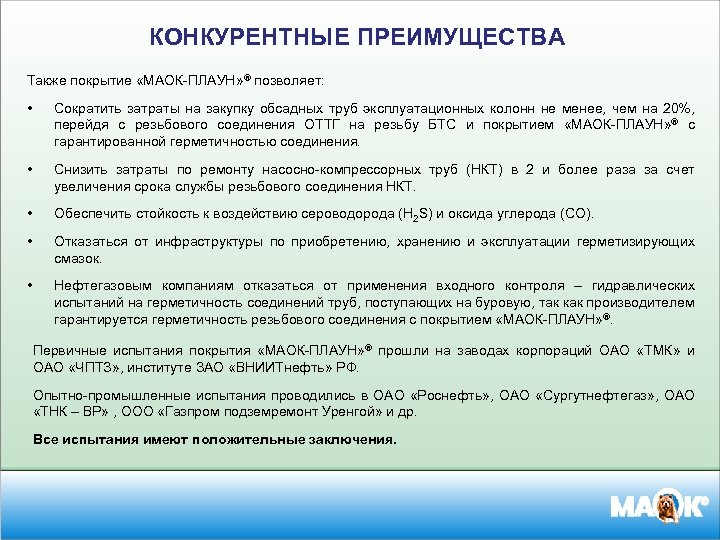

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА Также покрытие «МАОК-ПЛАУН» ® позволяет: • Сократить затраты на закупку обсадных труб эксплуатационных колонн не менее, чем на 20%, перейдя с резьбового соединения ОТТГ на резьбу БТС и покрытием «МАОК-ПЛАУН» ® с гарантированной герметичностью соединения. • Снизить затраты по ремонту насосно-компрессорных труб (НКТ) в 2 и более раза за счет увеличения срока службы резьбового соединения НКТ. • Обеспечить стойкость к воздействию сероводорода (H 2 S) и оксида углерода (CO). • Отказаться от инфраструктуры по приобретению, хранению и эксплуатации герметизирующих смазок. • Нефтегазовым компаниям отказаться от применения входного контроля – гидравлических испытаний на герметичность соединений труб, поступающих на буровую, так как производителем гарантируется герметичность резьбового соединения с покрытием «МАОК-ПЛАУН» ®. Первичные испытания покрытия «МАОК-ПЛАУН» ® прошли на заводах корпораций ОАО «ТМК» и ОАО «ЧПТЗ» , институте ЗАО «ВНИИТнефть» РФ. Опытно-промышленные испытания проводились в ОАО «Роснефть» , ОАО «Сургутнефтегаз» , ОАО «ТНК – ВР» , ООО «Газпром подземремонт Уренгой» и др. Все испытания имеют положительные заключения.

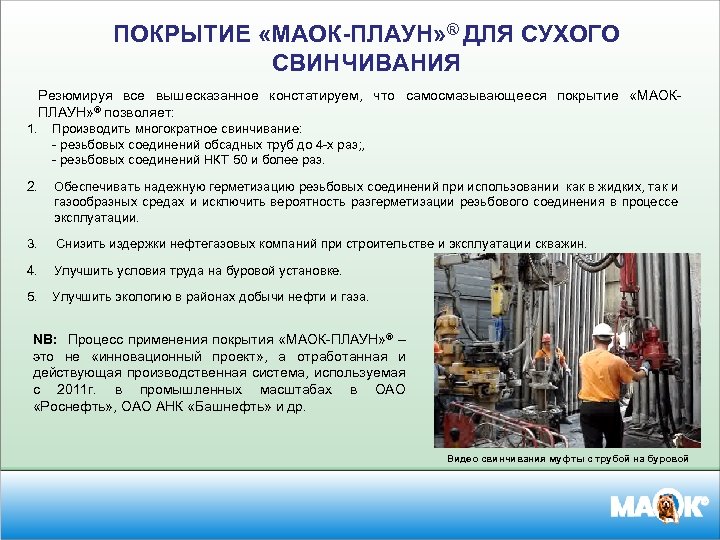

ПОКРЫТИЕ «МАОК-ПЛАУН» ® ДЛЯ СУХОГО СВИНЧИВАНИЯ Резюмируя все вышесказанное констатируем, что самосмазывающееся покрытие «МАОКПЛАУН» ® позволяет: 1. Производить многократное свинчивание: - резьбовых соединений обсадных труб до 4 -х раз; , - резьбовых соединений НКТ 50 и более раз. 2. Обеспечивать надежную герметизацию резьбовых соединений при использовании как в жидких, так и газообразных средах и исключить вероятность разгерметизации резьбового соединения в процессе эксплуатации. 3. Снизить издержки нефтегазовых компаний при строительстве и эксплуатации скважин. 4. Улучшить условия труда на буровой установке. 5. Улучшить экологию в районах добычи нефти и газа. NB: Процесс применения покрытия «МАОК-ПЛАУН» ® – это не «инновационный проект» , а отработанная и действующая производственная система, используемая с 2011 г. в промышленных масштабах в ОАО «Роснефть» , ОАО АНК «Башнефть» и др. Видео свинчивания муфты с трубой на буровой

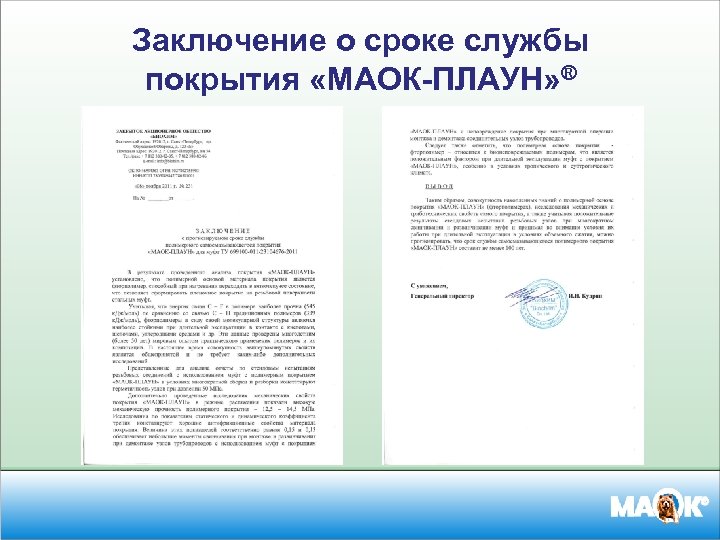

Заключение о сроке службы покрытия «МАОК-ПЛАУН» ®

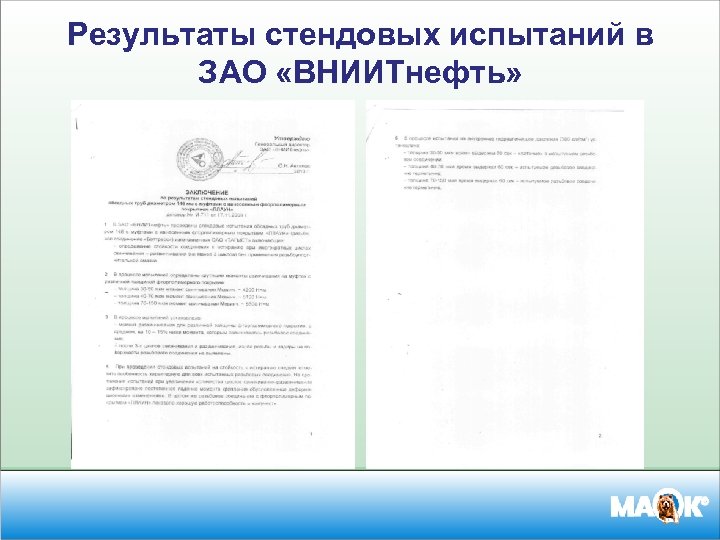

Результаты стендовых испытаний в ЗАО «ВНИИТнефть»

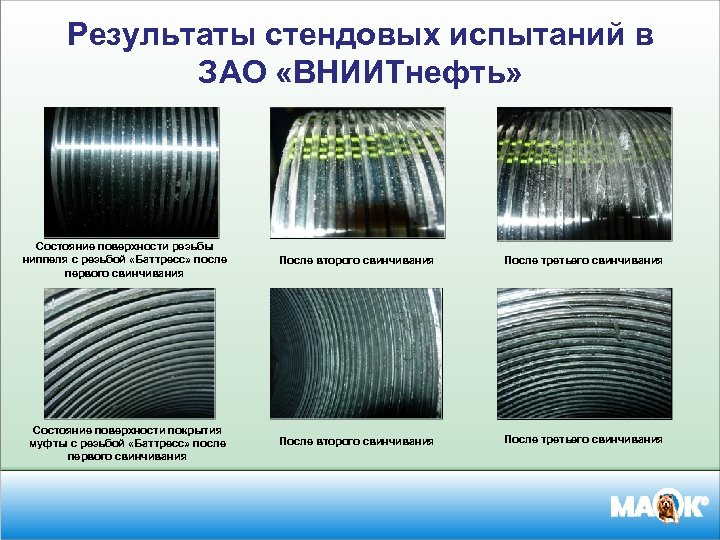

Результаты стендовых испытаний в ЗАО «ВНИИТнефть» Состояние поверхности резьбы ниппеля с резьбой «Баттресс» после первого свинчивания После второго свинчивания После третьего свинчивания Состояние поверхности покрытия муфты с резьбой «Баттресс» после первого свинчивания После второго свинчивания После третьего свинчивания

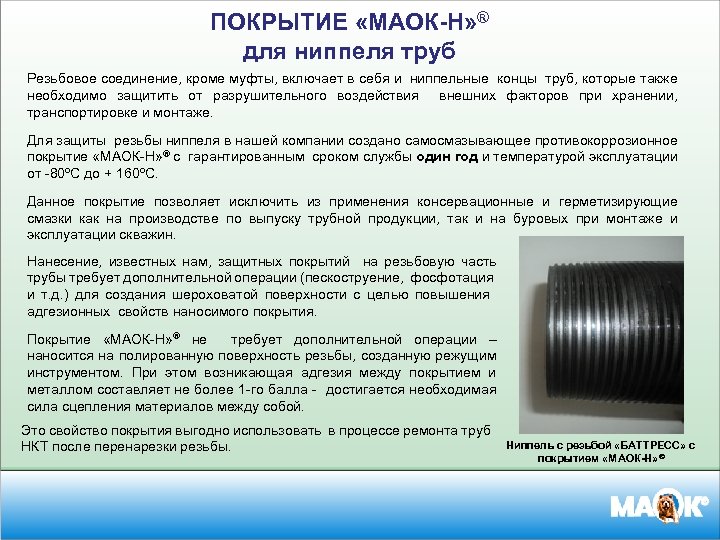

ПОКРЫТИЕ «МАОК-Н» ® для ниппеля труб Резьбовое соединение, кроме муфты, включает в себя и ниппельные концы труб, которые также необходимо защитить от разрушительного воздействия внешних факторов при хранении, транспортировке и монтаже. Для защиты резьбы ниппеля в нашей компании создано самосмазывающее противокоррозионное покрытие «МАОК-Н» ® с гарантированным сроком службы один год и температурой эксплуатации от -80ºС до + 160ºС. Данное покрытие позволяет исключить из применения консервационные и герметизирующие смазки как на производстве по выпуску трубной продукции, так и на буровых при монтаже и эксплуатации скважин. Нанесение, известных нам, защитных покрытий на резьбовую часть трубы требует дополнительной операции (пескоструение, фосфотация и т. д. ) для создания шероховатой поверхности с целью повышения адгезионных свойств наносимого покрытия. Покрытие «МАОК-Н» ® не требует дополнительной операции – наносится на полированную поверхность резьбы, созданную режущим инструментом. При этом возникающая адгезия между покрытием и металлом составляет не более 1 -го балла - достигается необходимая сила сцепления материалов между собой. Это свойство покрытия выгодно использовать в процессе ремонта труб НКТ после перенарезки резьбы. Ниппель с резьбой «БАТТРЕСС» с покрытием «МАОК-Н» ®

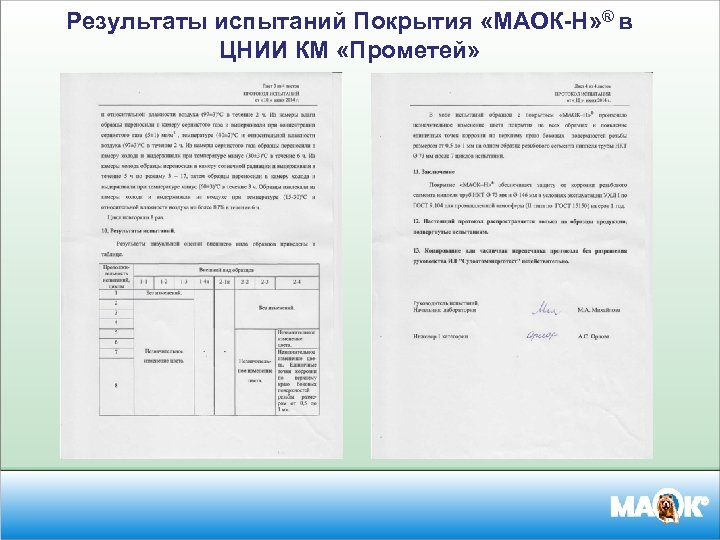

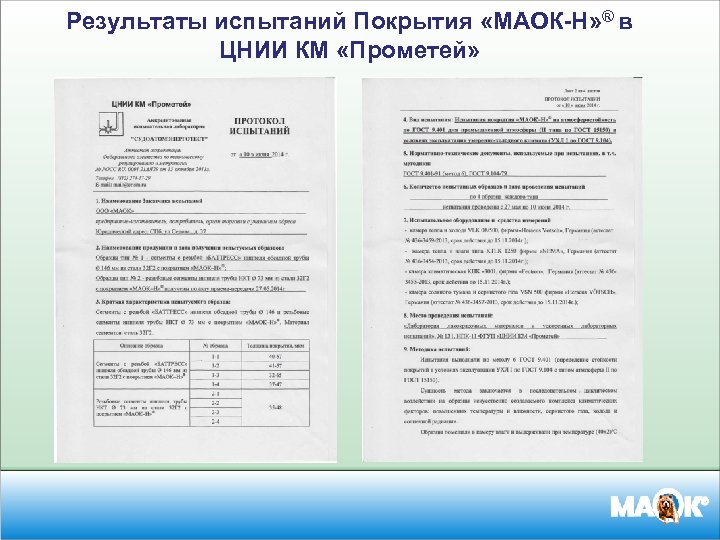

Результаты испытаний Покрытия «МАОК-Н» ® в ЦНИИ КМ «Прометей»

Результаты испытаний Покрытия «МАОК-Н» ® в ЦНИИ КМ «Прометей»

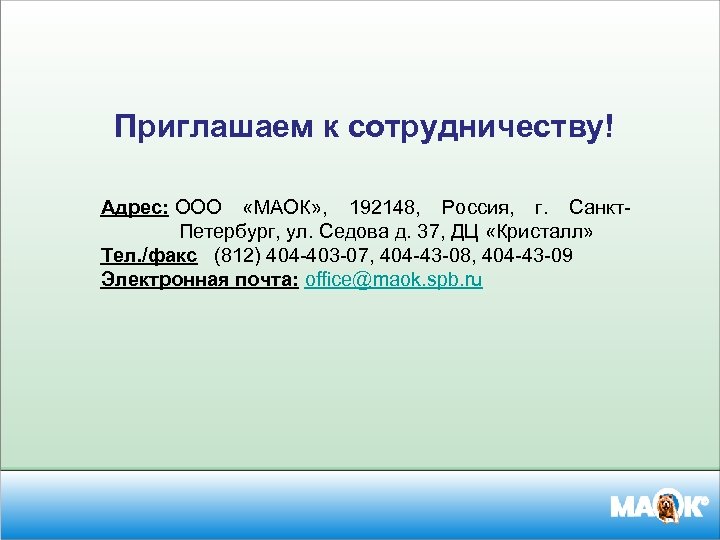

Приглашаем к сотрудничеству! Адрес: ООО «МАОК» , 192148, Россия, г. Санкт. Петербург, ул. Седова д. 37, ДЦ «Кристалл» Тел. /факс (812) 404 -403 -07, 404 -43 -08, 404 -43 -09 Электронная почта: office@maok. spb. ru
