Погружной электроцентробежный насос

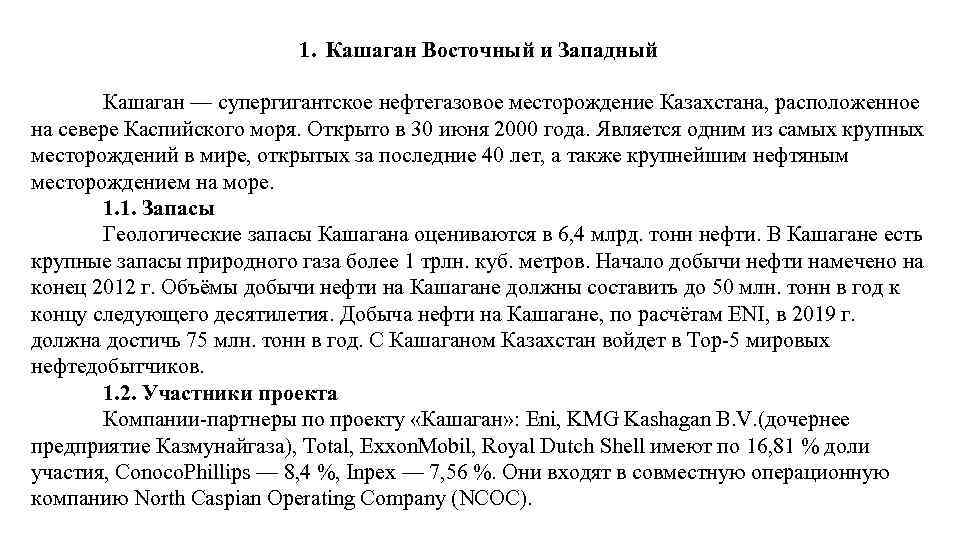

1. Кашаган Восточный и Западный Кашаган — супергигантское нефтегазовое месторождение Казахстана, расположенное на севере Каспийского моря. Открыто в 30 июня 2000 года. Является одним из самых крупных месторождений в мире, открытых за последние 40 лет, а также крупнейшим нефтяным месторождением на море. 1. 1. Запасы Геологические запасы Кашагана оцениваются в 6, 4 млрд. тонн нефти. В Кашагане есть крупные запасы природного газа более 1 трлн. куб. метров. Начало добычи нефти намечено на конец 2012 г. Объёмы добычи нефти на Кашагане должны составить до 50 млн. тонн в год к концу следующего десятилетия. Добыча нефти на Кашагане, по расчётам ENI, в 2019 г. должна достичь 75 млн. тонн в год. С Кашаганом Казахстан войдет в Тор-5 мировых нефтедобытчиков. 1. 2. Участники проекта Компании-партнеры по проекту «Кашаган» : Eni, KMG Kashagan B. V. (дочернее предприятие Казмунайгаза), Total, Exxon. Mobil, Royal Dutch Shell имеют по 16, 81 % доли участия, Conoco. Phillips — 8, 4 %, Inpex — 7, 56 %. Они входят в совместную операционную компанию North Caspian Operating Company (NCOC).

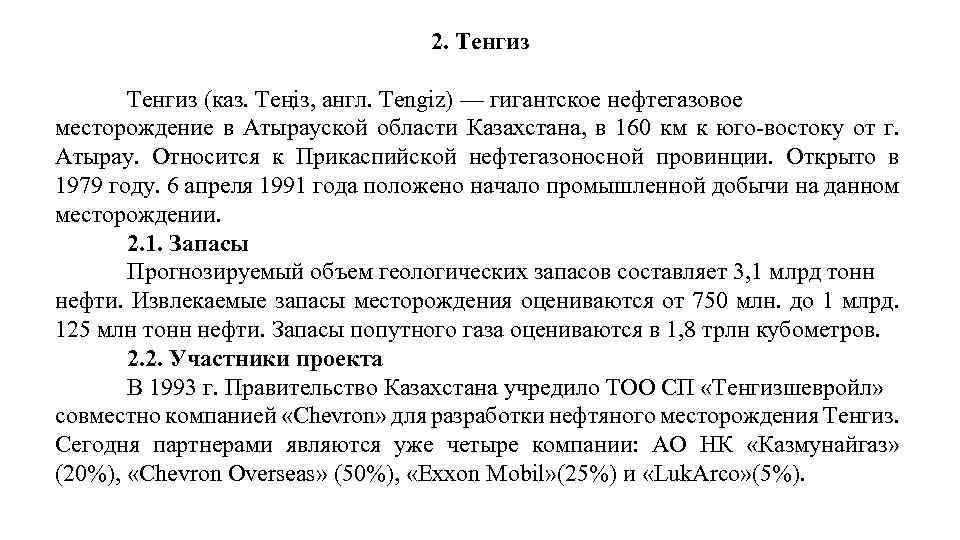

2. Тенгиз (каз. Теңіз, англ. Tengiz) — гигантское нефтегазовое месторождение в Атырауской области Казахстана, в 160 км к юго-востоку от г. Атырау. Относится к Прикаспийской нефтегазоносной провинции. Открыто в 1979 году. 6 апреля 1991 года положено начало промышленной добычи на данном месторождении. 2. 1. Запасы Прогнозируемый объем геологических запасов составляет 3, 1 млрд тонн нефти. Извлекаемые запасы месторождения оцениваются от 750 млн. до 1 млрд. 125 млн тонн нефти. Запасы попутного газа оцениваются в 1, 8 трлн кубометров. 2. 2. Участники проекта В 1993 г. Правительство Казахстана учредило ТОО СП «Тенгизшевройл» совместно компанией «Chevron» для разработки нефтяного месторождения Тенгиз. Сегодня партнерами являются уже четыре компании: АО НК «Казмунайгаз» (20%), «Chevron Overseas» (50%), «Exxon Mobil» (25%) и «Luk. Arco» (5%).

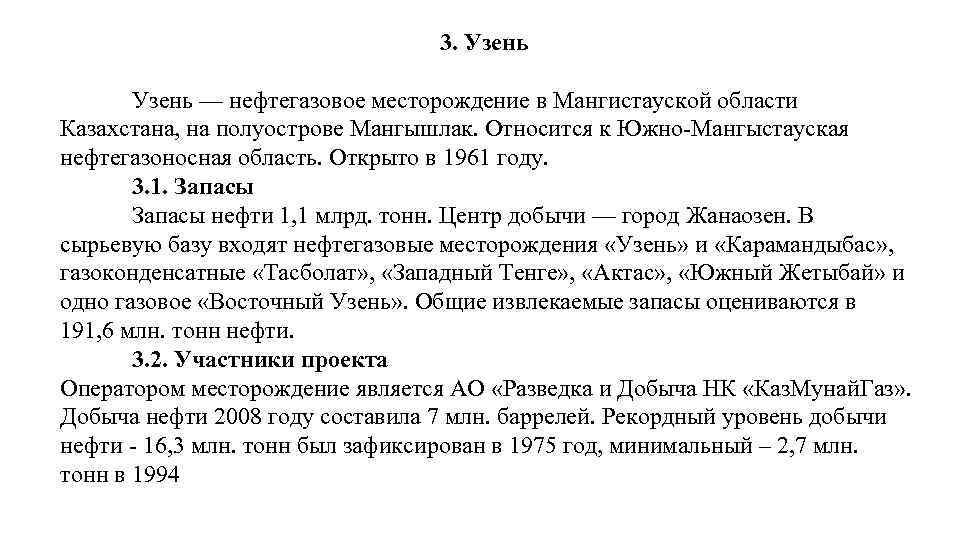

3. Узень — нефтегазовое месторождение в Мангистауской области Казахстана, на полуострове Мангышлак. Относится к Южно-Мангыстауская нефтегазоносная область. Открыто в 1961 году. 3. 1. Запасы нефти 1, 1 млрд. тонн. Центр добычи — город Жанаозен. В сырьевую базу входят нефтегазовые месторождения «Узень» и «Карамандыбас» , газоконденсатные «Тасболат» , «Западный Тенге» , «Актас» , «Южный Жетыбай» и одно газовое «Восточный Узень» . Общие извлекаемые запасы оцениваются в 191, 6 млн. тонн нефти. 3. 2. Участники проекта Оператором месторождение является АО «Разведка и Добыча НК «Каз. Мунай. Газ» . Добыча нефти 2008 году составила 7 млн. баррелей. Рекордный уровень добычи нефти - 16, 3 млн. тонн был зафиксирован в 1975 год, минимальный – 2, 7 млн. тонн в 1994
МНОГОФУНКЦИОНАЛЬНАЯ МНОГОСТВОЛЬНАЯ СКВАЖИНА датчик насос заслонка сепаратор Нефть/вода датчик нефть Закачиваемая вода 7

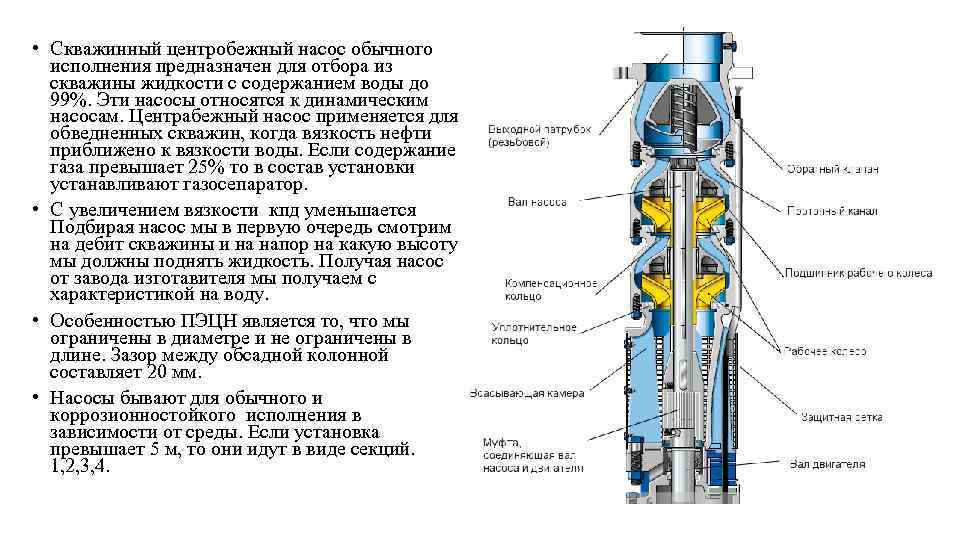

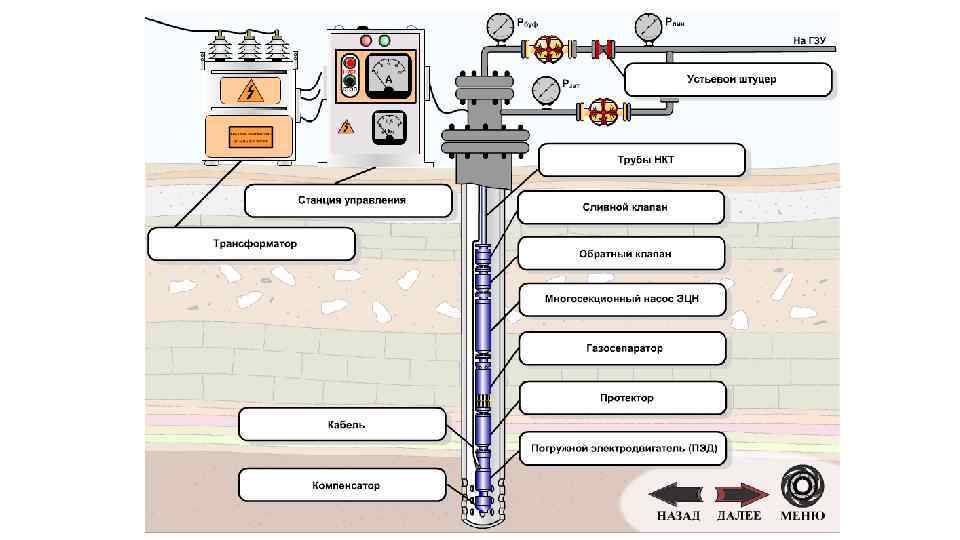

• Скважинный центробежный насос обычного исполнения предназначен для отбора из скважины жидкости с содержанием воды до 99%. Эти насосы относятся к динамическим насосам. Центрабежный насос применяется для обведненных скважин, когда вязкость нефти приближено к вязкости воды. Если содержание газа превышает 25% то в состав установки устанавливают газосепаратор. • С увеличением вязкости кпд уменьшается Подбирая насос мы в первую очередь смотрим на дебит скважины и на напор на какую высоту мы должны поднять жидкость. Получая насос от завода изготавителя мы получаем с характеристикой на воду. • Особенностью ПЭЦН является то, что мы ограничены в диаметре и не ограничены в длине. Зазор между обсадной колонной составляет 20 мм. • Насосы бывают для обычного и коррозионностойкого исполнения в зависимости от среды. Если установка превышает 5 м, то они идут в виде секций. 1, 2, 3, 4.

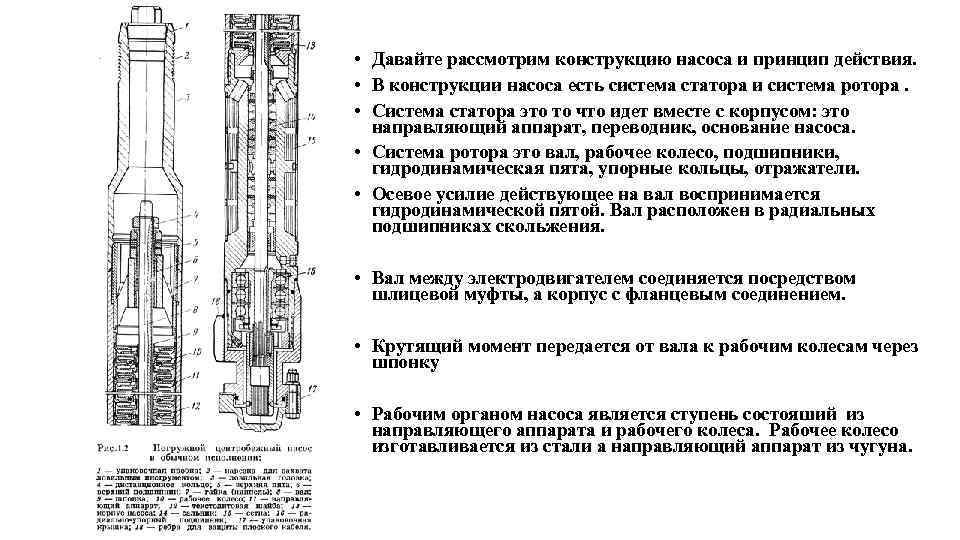

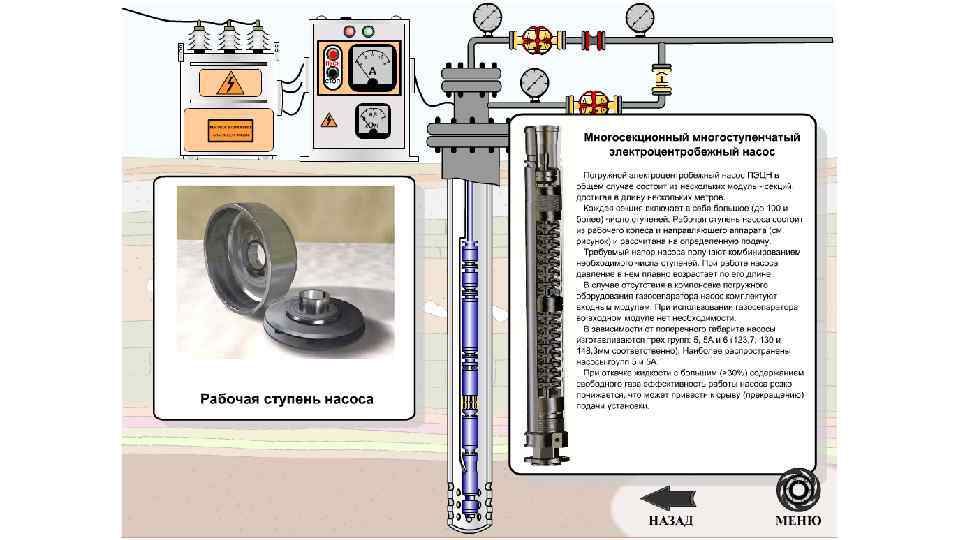

• Давайте рассмотрим конструкцию насоса и принцип действия. • В конструкции насоса есть система статора и система ротора. • Система статора это то что идет вместе с корпусом: это направляющий аппарат, переводник, основание насоса. • Система ротора это вал, рабочее колесо, подшипники, гидродинамическая пята, упорные кольцы, отражатели. • Осевое усилие действующее на вал воспринимается гидродинамической пятой. Вал расположен в радиальных подшипниках скольжения. • Вал между электродвигателем соединяется посредством шлицевой муфты, а корпус с фланцевым соединением. • Крутящий момент передается от вала к рабочим колесам через шпонку • Рабочим органом насоса является ступень состояший из направляющего аппарата и рабочего колеса. Рабочее колесо изготавливается из стали а направляющий аппарат из чугуна.

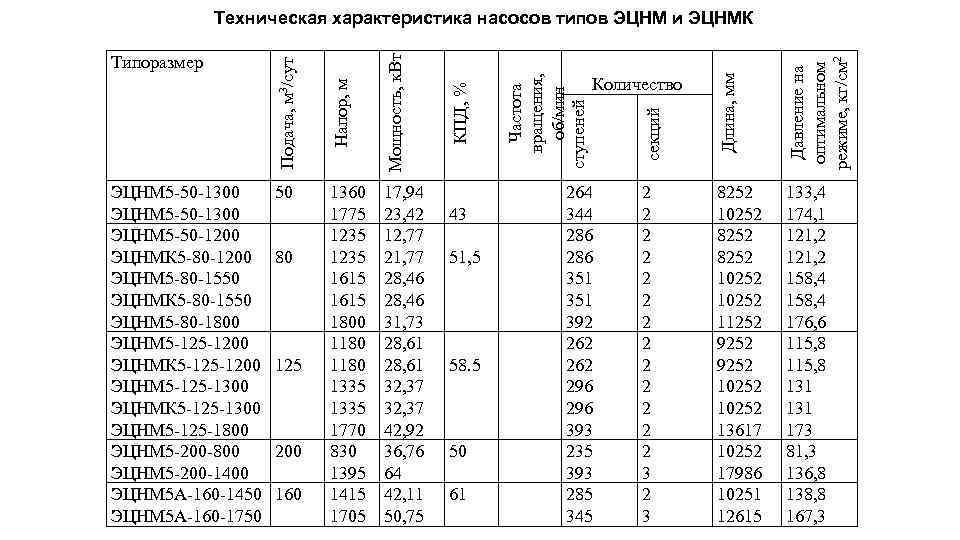

200 160 51, 5 58. 5 50 61 Частота вращения, об/мин ступеней КПД, % 43 Давление на оптимальном режиме, кг/см 2 125 17, 94 23, 42 12, 77 21, 77 28, 46 31, 73 28, 61 32, 37 42, 92 36, 76 64 42, 11 50, 75 Длина, мм 80 1360 1775 1235 1615 1800 1180 1335 1770 830 1395 1415 1705 секций 50 Мощность, к. Вт ЭЦНМ 5 -50 -1300 ЭЦНМ 5 -50 -1200 ЭЦНМК 5 -80 -1200 ЭЦНМ 5 -80 -1550 ЭЦНМК 5 -80 -1550 ЭЦНМ 5 -80 -1800 ЭЦНМ 5 -1200 ЭЦНМК 5 -1200 ЭЦНМ 5 -125 -1300 ЭЦНМК 5 -125 -1300 ЭЦНМ 5 -125 -1800 ЭЦНМ 5 -200 -1400 ЭЦНМ 5 А-160 -1450 ЭЦНМ 5 А-160 -1750 Напор, м Типоразмер Подача, м 3/сут Техническая характеристика насосов типов ЭЦНМ и ЭЦНМК 2 2 2 2 3 8252 10252 11252 9252 10252 13617 10252 17986 10251 12615 133, 4 174, 1 121, 2 158, 4 176, 6 115, 8 131 173 81, 3 136, 8 138, 8 167, 3 Количество 264 344 286 351 392 262 296 393 235 393 285 345

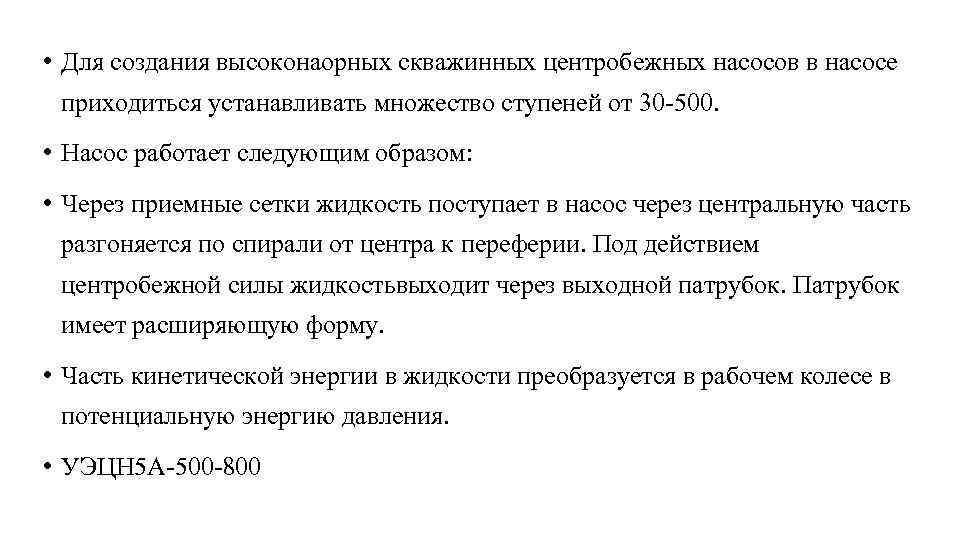

• Для создания высоконаорных скважинных центробежных насосов в насосе приходиться устанавливать множество ступеней от 30 -500. • Насос работает следующим образом: • Через приемные сетки жидкость поступает в насос через центральную часть разгоняется по спирали от центра к переферии. Под действием центробежной силы жидкостьвыходит через выходной патрубок. Патрубок имеет расширяющую форму. • Часть кинетической энергии в жидкости преобразуется в рабочем колесе в потенциальную энергию давления. • УЭЦН 5 А-500 -800

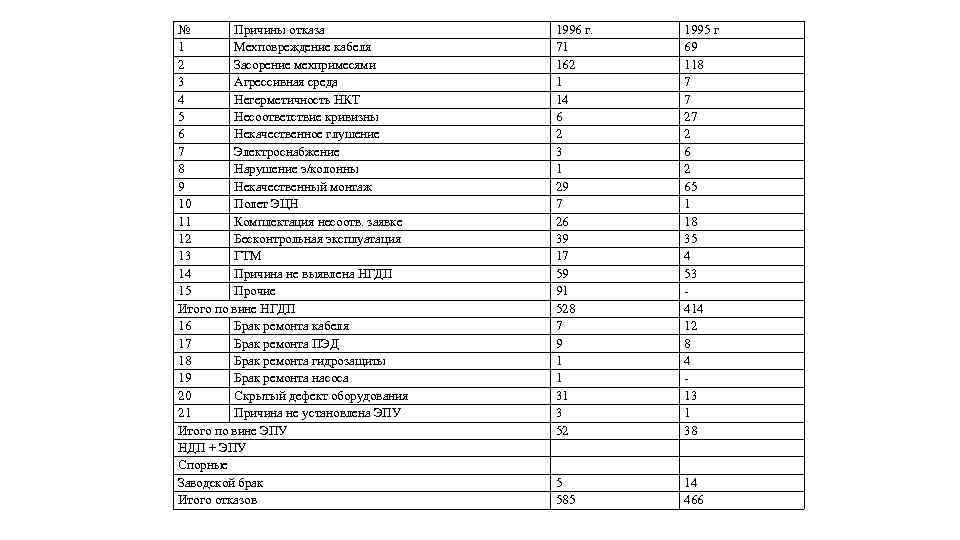

№ Причины отказа 1 Мехповреждение кабеля 2 Засорение мехпримесями 3 Агрессивная среда 4 Негерметичность НКТ 5 Несоответствие кривизны 6 Некачественное глушение 7 Электроснабжение 8 Нарушение э/колонны 9 Некачественный монтаж 10 Полет ЭЦН 11 Комплектация несоотв. заявке 12 Бесконтрольная эксплуатация 13 ГТМ 14 Причина не выявлена НГДП 15 Прочие Итого по вине НГДП 16 Брак ремонта кабеля 17 Брак ремонта ПЭД 18 Брак ремонта гидрозащиты 19 Брак ремонта насоса 20 Скрытый дефект оборудования 21 Причина не установлена ЭПУ Итого по вине ЭПУ НДП + ЭПУ Спорные Заводской брак Итого отказов 1996 г. 71 162 1 14 6 2 3 1 29 7 26 39 17 59 91 528 7 9 1 1 31 3 52 1995 г 69 118 7 7 27 2 65 1 18 35 4 53 414 12 8 4 13 1 38 5 585 14 466
