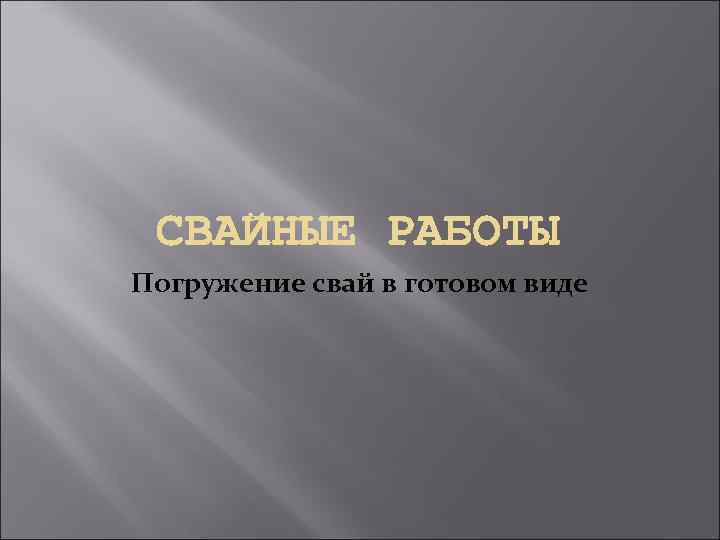

Погружение свай в готовом виде Готовая свая

Погружение свай в готовом виде

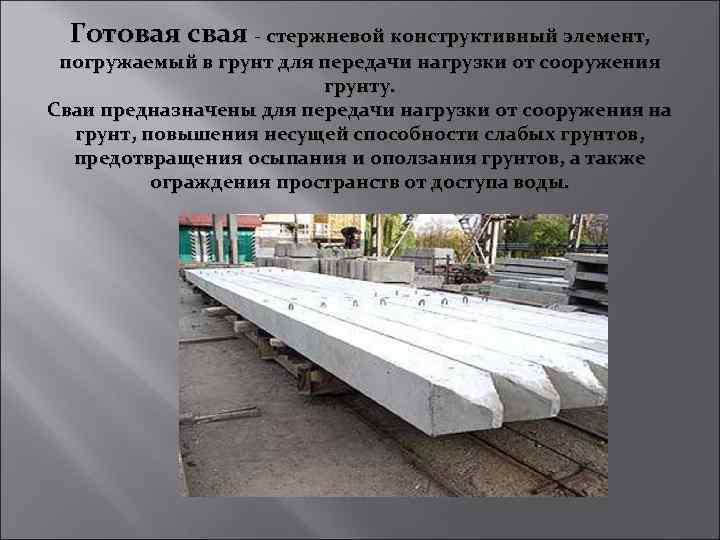

Готовая свая - стержневой конструктивный элемент, погружаемый в грунт для передачи нагрузки от сооружения грунту. Сваи предназначены для передачи нагрузки от сооружения на грунт, повышения несущей способности слабых грунтов, предотвращения осыпания и оползания грунтов, а также ограждения пространств от доступа воды.

Виды свай по сечению: А) по форме поперечного сечения 1)квадратные, 2) квадратные с круглой полостью, 3) полые круглого сечения 4)прямоугольные, 5)таврового, 6) двутаврового сечений, Б) по форме продольного сечения 7 - призматическая; 8 - цилиндрическая; 9 - пирамидальная; 10 - трапецеидальная; 11 - ромбовидная; 12 - с уширенной пятой

Виды свай ПО МАТЕРИАЛУ: деревянные, металлические, бетонные железобетонные, комбинированные ПО ХАРАКТЕРУ РАБОТЫ: (по способу передачи нагрузки на основание) сваи-стойки, которые передают нагрузку от здания своими концами на скальный или практически несжимаемый грунт, висячие сваи, передающие нагрузку за счет трения грунта по боковой поверхности сваи

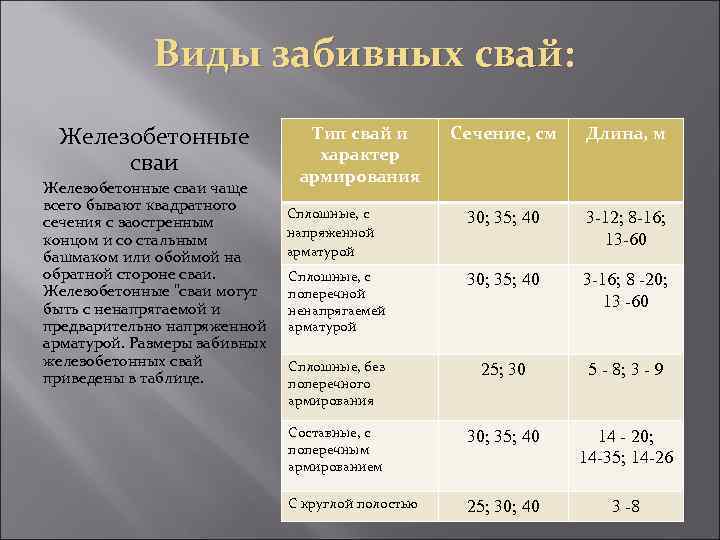

Виды забивных свай: Железобетонные сваи чаще всего бывают квадратного сечения с заостренным концом и со стальным башмаком или обоймой на обратной стороне сваи. Железобетонные "сваи могут быть с ненапрягаемой и предварительно напряженной арматурой. Размеры забивных железобетонных свай приведены в таблице. Тип свай и характер армирования Сечение, см Длина, м Сплошные, с напряженной арматурой 30; 35; 40 3 -12; 8 -16; 13 -60 Сплошные, с поперечной ненапрягаемей арматурой 30; 35; 40 3 -16; 8 -20; 13 -60 Сплошные, без поперечного армирования 25; 30 5 - 8; 3 - 9 Составные, с поперечным армированием 30; 35; 40 14 - 20; 14 -35; 14 -26 С круглой полостью 25; 30; 40 3 -8

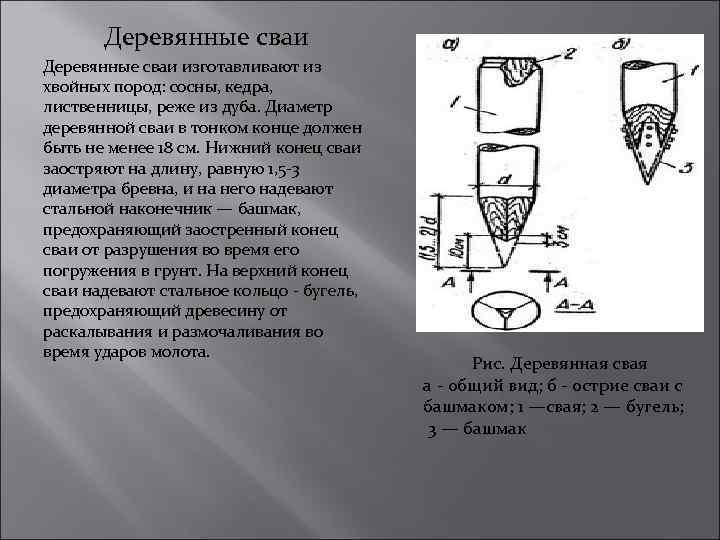

Деревянные сваи изготавливают из хвойных пород: сосны, кедра, лиственницы, реже из дуба. Диаметр деревянной сваи в тонком конце должен быть не менее 18 см. Нижний конец сваи заостряют на длину, равную 1, 5 -3 диаметра бревна, и на него надевают стальной наконечник — башмак, предохраняющий заостренный конец сваи от разрушения во время его погружения в грунт. На верхний конец сваи надевают стальное кольцо - бугель, предохраняющий древесину от раскалывания и размочаливания во время ударов молота. Рис. Деревянная свая а - общий вид; б - острие сваи с башмаком; 1 —свая; 2 — бугель; 3 — башмак

Металлические сваи изготавливают из проката различного профиля (труб, швеллера, двутавра и т. д. ). Трубчатые сваи могут заполняться бетоном - трубобётонные сваи. Преимущество трубчатых свай заключается в их легкости и возможности забивки на большую глубину с наращиванием длины сваи по мере ее погружения. Разновидностью трубчатых свай являются винтовые сваи, которые завинчивают в грунт, повышая тем самым их несущую способность в несколько раз.

Способы внедрения готовых свай: ДИНАМИЧЕСКОЕ СТАТИЧЕСКОЕ Ударный метод Метод Вибропогружение вдавливания Вибровдавливание Метод завинчивания

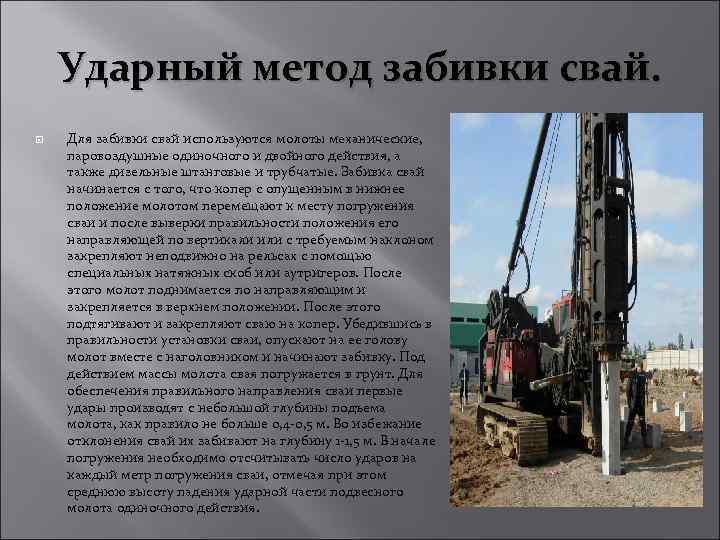

Ударный метод забивки свай. Для забивки свай используются молоты механические, паровоздушные одиночного и двойного действия, а также дизельные штанговые и трубчатые. Забивка свай начинается с того, что копер с опущенным в нижнее положение молотом перемещают к месту погружения сваи и после выверки правильности положения его направляющей по вертикали или с требуемым наклоном закрепляют неподвижно на рельсах с помощью специальных натяжных скоб или аутригеров. После этого молот поднимается по направляющим и закрепляется в верхнем положении. После этого подтягивают и закрепляют сваю на копер. Убедившись в правильности установки сваи, опускают на ее голову молот вместе с наголовником и начинают забивку. Под действием массы молота свая погружается в грунт. Для обеспечения правильного направления сваи первые удары производят с небольшой глубины подъема молота, как правило не больше 0, 4 -0, 5 м. Во избежание отклонения свай их забивают на глубину 1 -1, 5 м. В начале погружения необходимо отсчитывать число ударов на каждый метр погружения сваи, отмечая при этом среднюю высоту падения ударной части подвесного молота одиночного действия.

Вибрационный метод погружения При вибрационном методе погружения сваю погружают при помощи вибрационных машин. Суть метода состоит в том, что при интенсивной вибрации (амплитуда и частота колебаний) преодолевается сопротивление трения на боковой поверхности сваи и лобовое сопротивление, возникающее под острием сваи, что позволяет погрузить сваю на проектную глубину. Амплитуда колебаний и масса вибросистемы должны обеспечить разрушение структуры грунта с необратимыми деформациями. Вибрационный способ применяют в основном для погружения шпунта и свай-оболочек в несвязные водонасыщенные грунты.

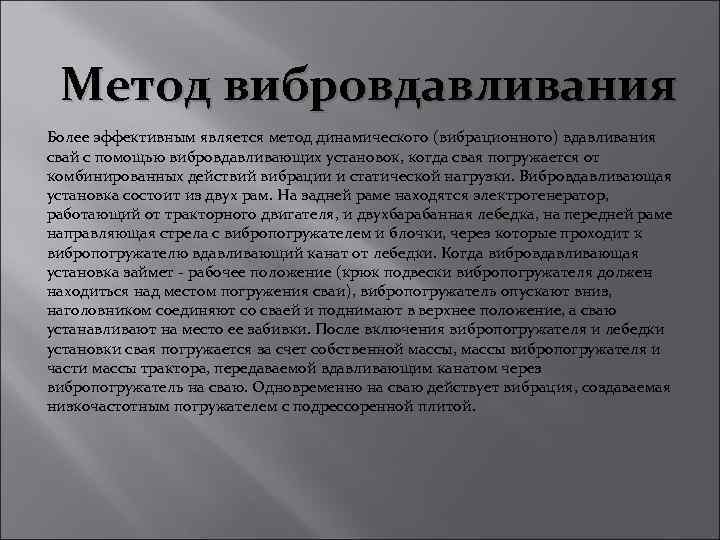

Метод вибровдавливания Более эффективным является метод динамического (вибрационного) вдавливания свай с помощью вибровдавливающих установок, когда свая погружается от комбинированных действий вибрации и статической нагрузки. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме направляющая стрела с вибропогружателем и блочки, через которые проходит к вибропогружателю вдавливающий канат от лебедки. Когда вибровдавливающая установка займет - рабочее положение (крюк подвески вибропогружателя должен находиться над местом погружения сваи), вибропогружатель опускают вниз, наголовником соединяют со сваей и поднимают в верхнее положение, а сваю устанавливают на место ее забивки. После включения вибропогружателя и лебедки установки свая погружается за счет собственной массы, массы вибропогружателя и части массы трактора, передаваемой вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.

Статический метод вдавливания Для погружения в грунт свай методом статического вдавливания применяются специальные установки. Сваи при этом погружают в заранее пробуренные лидерные скважины, диаметр и глубину которых подбирают опытным погружением сваи. Лидерная скважина, пробуриваемая с целью уменьшения сопротивления грунта внедрению сваи, одновременно является направляющей для погружения сваи. Более эффективным является способ динамического (вибрационного) вдавливания свай с помощью вибровдавливающих установок; в этом случае свая погружается за счет комбинированных действий вибрации и статической пригрузки. Применение вибровдавливания позволяет повысить эффект погружения, т. е. увеличить размер сваи, осуществить погружение в более плотные грунты, отказаться от устройства лидерной скважины.

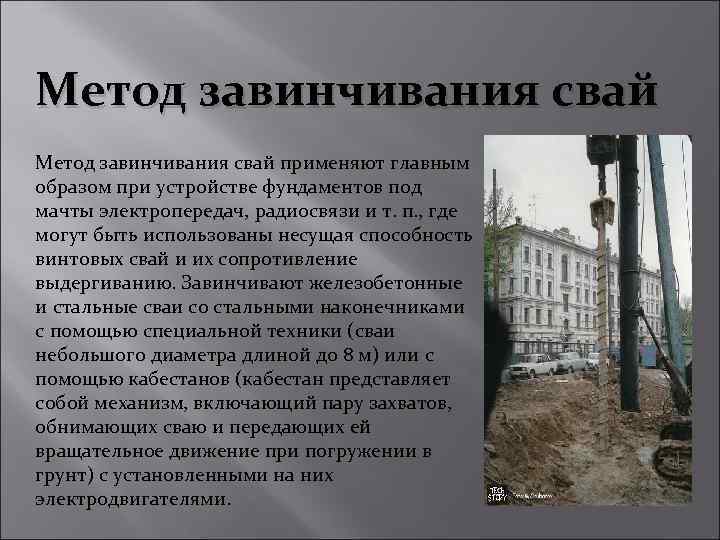

Метод завинчивания свай применяют главным образом при устройстве фундаментов под мачты электропередач, радиосвязи и т. п. , где могут быть использованы несущая способность винтовых свай и их сопротивление выдергиванию. Завинчивают железобетонные и стальные сваи со стальными наконечниками с помощью специальной техники (сваи небольшого диаметра длиной до 8 м) или с помощью кабестанов (кабестан представляет собой механизм, включающий пару захватов, обнимающих сваю и передающих ей вращательное движение при погружении в грунт) с установленными на них электродвигателями.

Подготовительные работы перед погружением забивных свай: расчистка и планировка площадки; разбивка положения свай, устройство обносок и путей передвижения копров; доставка и складирование свай, доставка оборудования; оборудование освещения площадки и рабочих мест; пробная забивка, по результатам которой корректируются схемы забивки и проект производства свайных работ.

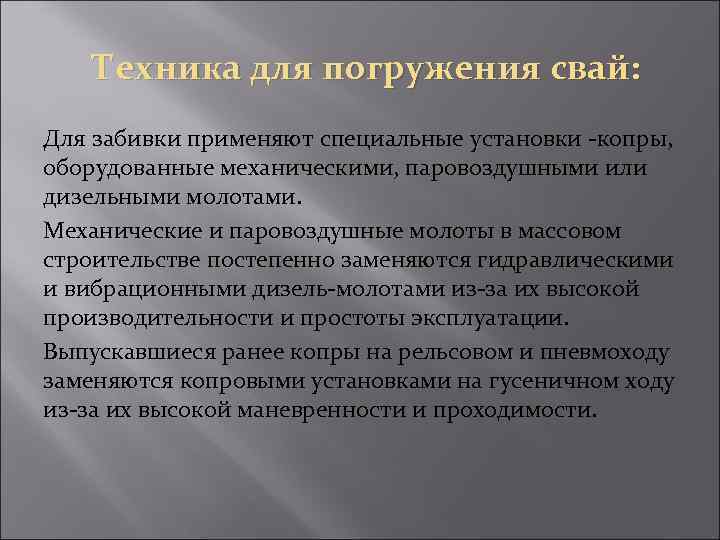

Техника для погружения свай: Для забивки применяют специальные установки -копры, оборудованные механическими, паровоздушными или дизельными молотами. Механические и паровоздушные молоты в массовом строительстве постепенно заменяются гидравлическими и вибрационными дизель-молотами из-за их высокой производительности и простоты эксплуатации. Выпускавшиеся ранее копры на рельсовом и пневмоходу заменяются копровыми установками на гусеничном ходу из-за их высокой маневренности и проходимости.

Процесс погружения свай. - подтягивание и подъем сваи с одновременным заведением ее головной части в гнездо наголовника в нижней части молота; - установка сваи в направляющих в месте забивки; - забивка сваи сначала несколькими легкими ударами с последующим увеличением силы ударов до максимальной. При отклонении положения сваи от вертикали более чем на 1 % сваю выправляют подпорками, стяжками и т. п. , или извлекают и забивают вновь; - передвижение копровой установки и срезание сваи по заданной отметке. Деревянные сваи срезают пилой, верх железобетонных свай срубают отбойным молотком, арматуру срезают газовой резкой. Обнажившуюся арматуру затем сваривают с арматурой ростверка.

Ростверк – строительная конструкция, которая объединяет сваи и служит для равномерной передачи нагрузки сооружения на них и на грунтовое основание. Различают сборные, сборномонолитные и монолитные ростверки. Ростверки бывают высокие и низкие. Низкий ростверк обычно располагают ниже поверхности грунта и он передает часть вертикального давления на грунт основания, в то время как высокий ростверк эти нагрузки передает на сваи. Устройство сборных железобетонных и монолитных ростверков представляют наиболее приемлемые варианты для дачного строительства.

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ СВАЙ - установки на место погружения свай с кондуктором, с размером свай по диагонали или диаметру (d): до 0, 5 м ± 5 мм; от 0, 6 до 1 м ± 10 мм; свыше 1 м ± 12 мм; - от вертикальности оси забивных свай кроме свайстоек. . . ± 2 %; - отметок голов свай: с монолитным ростверком. . . ± 3 см со сборным ростверком. . . ± 1 см безростверковый фундамент со сборным оголовком. . . ± 5 см сваи-колонны. . . -3 см; - установки на место погружения свай без кондуктора, с размером свай по диагонали или диаметру (d): до 0, 5 м ± 10 мм; от 0, 6 м до 1 м ± 20 мм; свыше 1 м ± 30 мм.

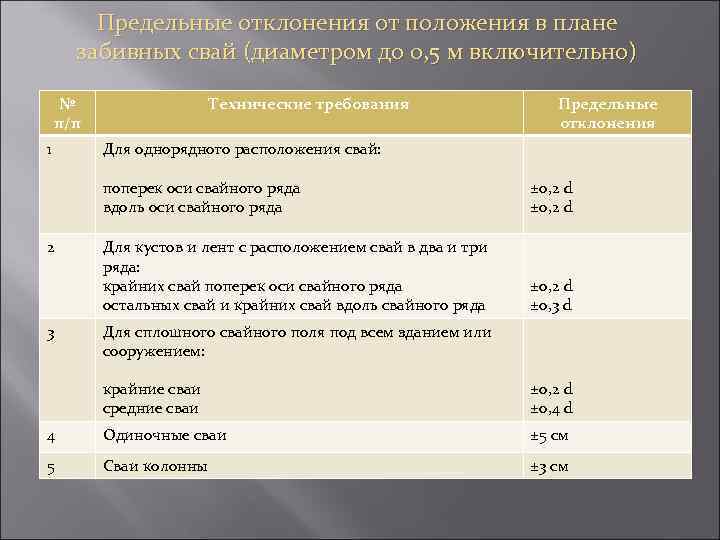

Предельные отклонения от положения в плане забивных свай (диаметром до 0, 5 м включительно) № п/п 1 2 3 Технические требования Предельные отклонения Для однорядного расположения свай: поперек оси свайного ряда вдоль оси свайного ряда ± 0, 2 d Для кустов и лент с расположением свай в два и три ряда: крайних свай поперек оси свайного ряда остальных свай и крайних свай вдоль свайного ряда ± 0, 2 d ± 0, 3 d Для сплошного свайного поля под всем зданием или сооружением: крайние сваи средние сваи ± 0, 2 d ± 0, 4 d 4 Одиночные сваи ± 5 см 5 Сваи колонны ± 3 см

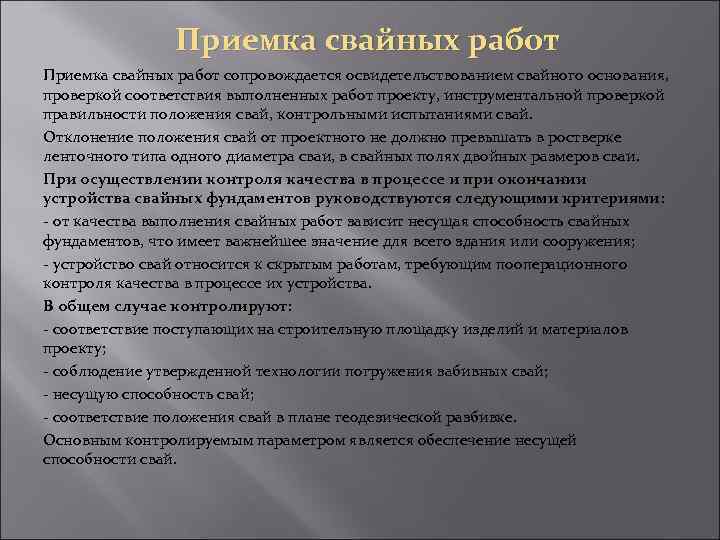

Приемка свайных работ сопровождается освидетельствованием свайного основания, проверкой соответствия выполненных работ проекту, инструментальной проверкой правильности положения свай, контрольными испытаниями свай. Отклонение положения свай от проектного не должно превышать в ростверке ленточного типа одного диаметра сваи, в свайных полях двойных размеров сваи. При осуществлении контроля качества в процессе и при окончании устройства свайных фундаментов руководствуются следующими критериями: - от качества выполнения свайных работ зависит несущая способность свайных фундаментов, что имеет важнейшее значение для всего здания или сооружения; - устройство свай относится к скрытым работам, требующим пооперационного контроля качества в процессе их устройства. В общем случае контролируют: - соответствие поступающих на строительную площадку изделий и материалов проекту; - соблюдение утвержденной технологии погружения забивных свай; - несущую способность свай; - соответствие положения свай в плане геодезической разбивке. Основным контролируемым параметром является обеспечение несущей способности свай.

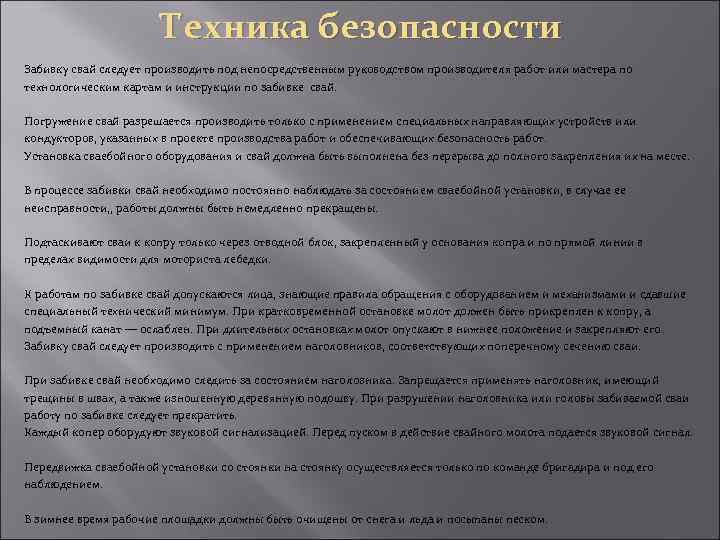

Техника безопасности Забивку свай следует производить под непосредственным руководством производителя работ или мастера по технологическим картам и инструкции по забивке свай. Погружение свай разрешается производить только с применением специальных направляющих устройств или кондукторов, указанных в проекте производства работ и обеспечивающих безопасность работ. Установка сваебойного оборудования и свай должна быть выполнена без перерыва до полного закрепления их на месте. В процессе забивки свай необходимо постоянно наблюдать за состоянием сваебойной установки, в случае ее неисправности, , работы должны быть немедленно прекращены. Подтаскивают сваи к копру только через отводной блок, закрепленный у основания копра и по прямой линии в пределах видимости для моториста лебедки. К работам по забивке свай допускаются лица, знающие правила обращения с оборудованием и механизмами и сдавшие специальный технический минимум. При кратковременной остановке молот должен быть прикреплен к копру, а подъемный канат — ослаблен. При длительных остановках молот опускают в нижнее положение и закрепляют его. Забивку свай следует производить с применением наголовников, соответствующих поперечному сечению сваи. При забивке свай необходимо следить за состоянием наголовника. Запрещается применять наголовник, имеющий трещины в швах, а также изношенную деревянную подошву. При разрушении наголовника или головы забиваемой сваи работу по забивке следует прекратить. Каждый копер оборудуют звуковой сигнализацией. Перед пуском в действие свайного молота подается звуковой сигнал. Передвижка сваебойной установки со стоянки на стоянку осуществляется только по команде бригадира и под его наблюдением. В зимнее время рабочие площадки должны быть очищены от снега и льда и посыпаны песком.
