ПОДЗЕМНОЕ ХРАНЕНИЕ НЕФТЕПРОДУКТОВ Жильцов Максим Б 3103 Б

Зарегистрируйтесь, чтобы просмотреть полный документ!

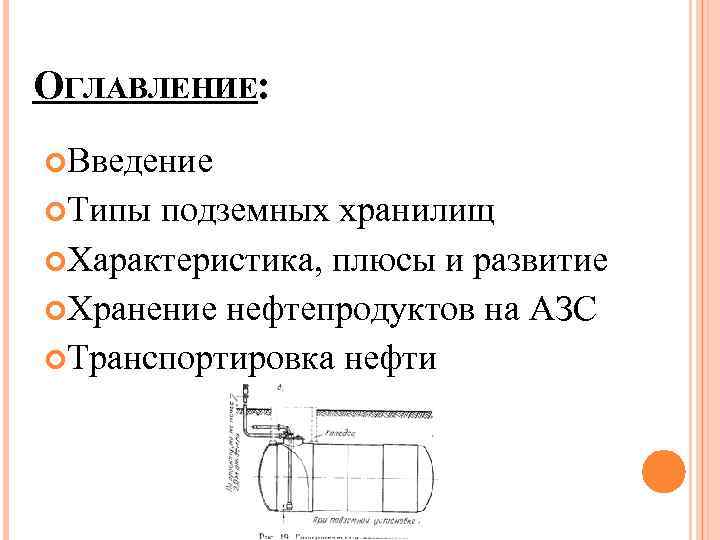

ОГЛАВЛЕНИЕ: Введение Типы подземных хранилищ Характеристика, плюсы и развитие Хранение нефтепродуктов на АЗС Транспортировка нефти

ВВЕДЕНИЕ: Подземное хранение нефтепродуктов следует считать более удобным, чем наземное. Самое главное преимущество в том, что в них потери от испарения и ухудшение качества нефтепродуктов- малы.

ТИПЫ ПОДЗЕМНЫХ ХРАНИЛИЩ: 1) хранилища в отложениях каменной соли, сооружаемые методом выщелачивания (размыва); 2) хранилища в пластичных породах, сооружаемые методом глубинных взрывов; 3) шахтные хранилища; 4) льдогрунтовые хранилища.

1) ХРАНИЛИЩА В ОТЛОЖЕНИЯХ КАМЕННОЙ СОЛИ, СООРУЖАЕМЫЕ МЕТОДОМ ВЫЩЕЛАЧИВАНИЯ Схема сооружения подземной емкости в отложениях каменной соли: 1 - рассолоотводящая труба; 2 - водоподающая труба; 3 - обсадная труба; 4 - соляной пласт; 5 - соляной раствор

2)ХРАНИЛИЩА В ПЛАСТИЧНЫХ ПОРОДАХ, СООРУЖАЕМЫЕ МЕТОДОМ ГЛУБИННЫХ ВЗРЫВОВ Схема последовательности работ при создании хранилищ методом глубинных взрывов: а - бурение скважины на начальный размер; б-обсад 1 а скважины (цементация затрубного пространства и бурение скважины на конечный размер); в - первый «прострел» скважины; д - взрыв основного заряда ВВ; е - готовое подземное хранилище

3) ШАХТНЫЕ ХРАНИЛИЩА Принципиальная схема шахтного хранилища нефтепродуктов: 1 - выработкарезервуар; 2 - приямок; 3 - продуктовый насос; 4 • - насосная камера; 5 - ствол; 6 ~ автоналивные стояки; 7 - наземная насосная станция; 8 - буферные резервуары; 9 - железнодорожная эстакада.

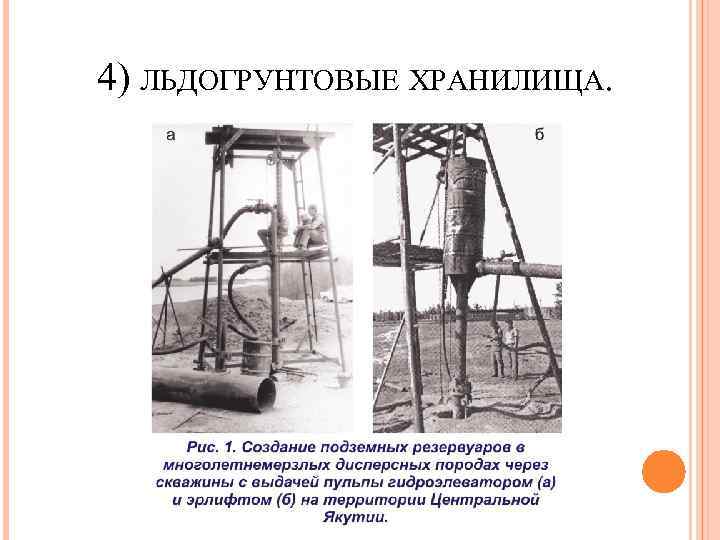

4) ЛЬДОГРУНТОВЫЕ ХРАНИЛИЩА.

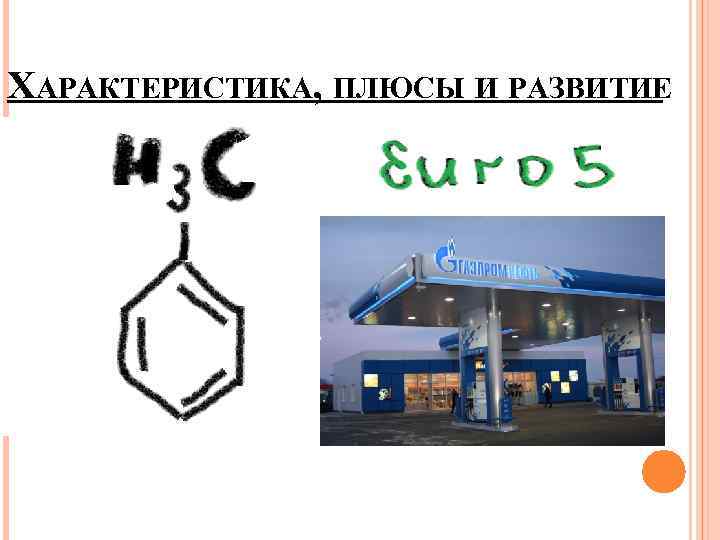

ХАРАКТЕРИСТИКА, ПЛЮСЫ И РАЗВИТИЕ

При сооружении подземных хранилищ нужно исходить из следующих основных положений: • сохранение качества продуктов при их длительном контактировании с породами; • отсутствие влияния хранимых продуктов на физико-механические и другие свойства пород; • возможность создания герметичной полости требуемого объёма с помощью средств современной техники при высоких техникоэкономических показателях; • уравновешивание избыточного давления хранимых продуктов столбом пород при определённой глубине заложения полости
