ПОДХОДЫ К МОДЕЛИРОВАНИЮ ГРП ИБРАГИМОВА Д. РНМ-16 -04. 05

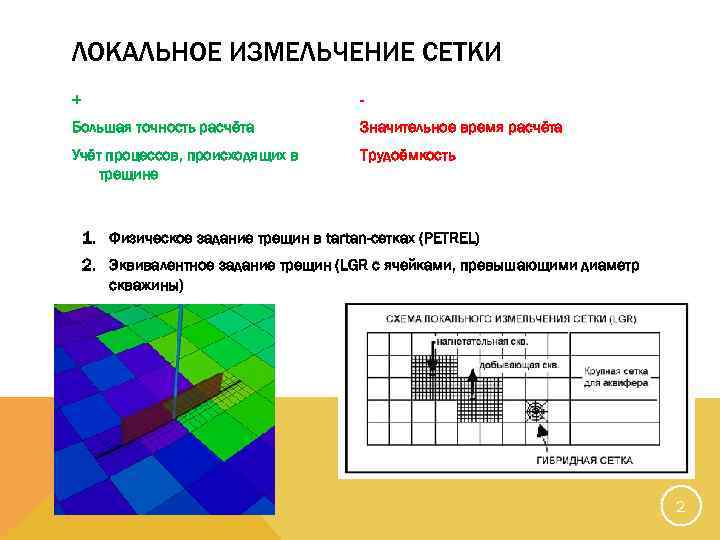

ЛОКАЛЬНОЕ ИЗМЕЛЬЧЕНИЕ СЕТКИ + - Большая точность расчёта Значительное время расчёта Учёт процессов, происходящих в трещине Трудоёмкость 1. Физическое задание трещин в tartan-сетках (PETREL) 2. Эквивалентное задание трещин (LGR с ячейками, превышающими диаметр скважины) 2

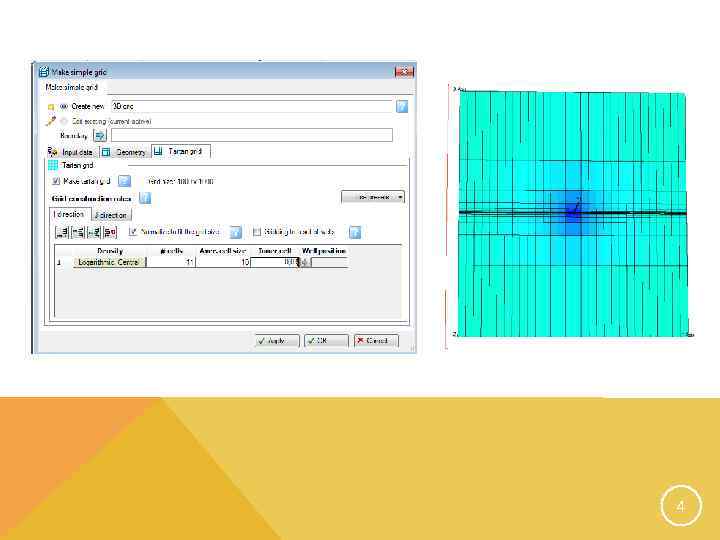

TARTAN-СЕТКИ В Petrel Увеличение количества знаков после запятой: Templates – Geometrical templates – Cell X dimension Processes – Utilities – Make simple grid – Tartan Ставим галочку «Make Tartan Grid» Density – logarithmic, central Нечётное кол-во ячеек 3
4

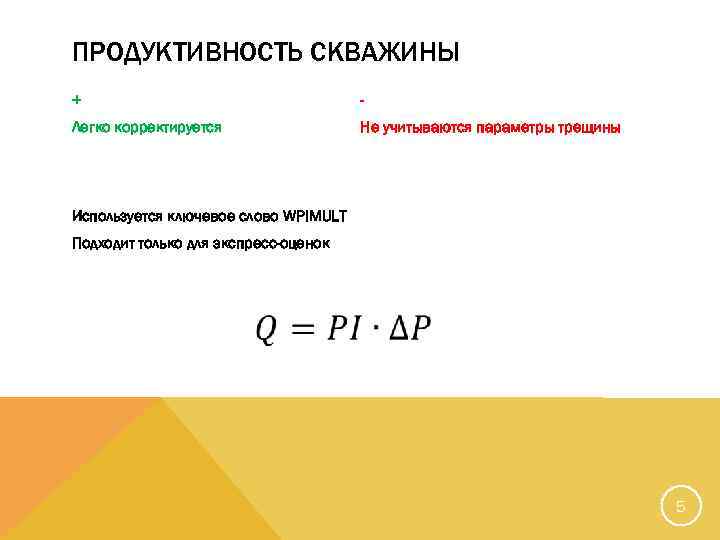

ПРОДУКТИВНОСТЬ СКВАЖИНЫ + - Легко корректируется Не учитываются параметры трещины Используется ключевое слово WPIMULT Подходит только для экспресс-оценок 5
СКИН-ФАКТОР + - Легко корректируется Не учитываются параметры трещины Даёт хорошую сходимость, если размеры ячеек сравнимы с полудлиной трещин (50 -100 м) Указывается в ключевых словах COMPDAT и WPIMULT 6

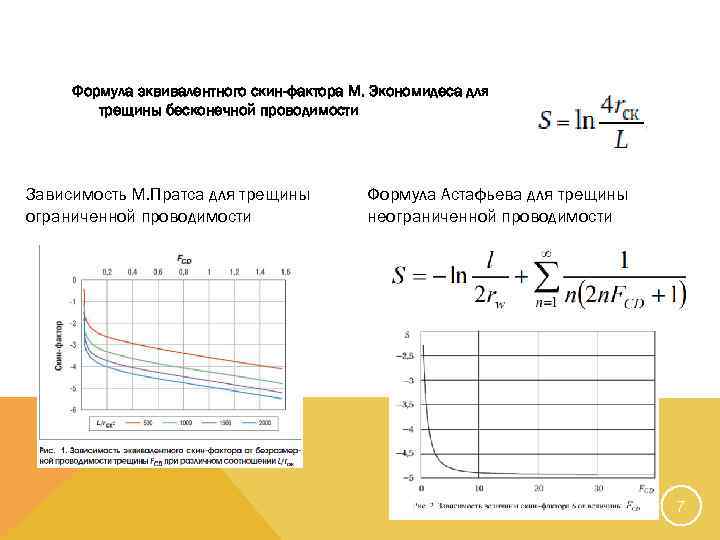

Формула эквивалентного скин-фактора М. Экономидеса для трещины бесконечной проводимости Зависимость М. Пратса для трещины ограниченной проводимости Формула Астафьева для трещины неограниченной проводимости 7

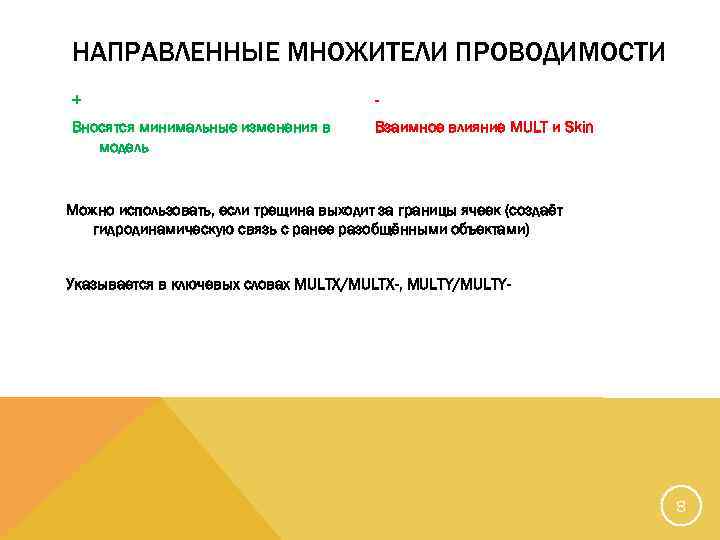

НАПРАВЛЕННЫЕ МНОЖИТЕЛИ ПРОВОДИМОСТИ + - Вносятся минимальные изменения в модель Взаимное влияние MULT и Skin Можно использовать, если трещина выходит за границы ячеек (создаёт гидродинамическую связь с ранее разобщёнными объектами) Указывается в ключевых словах MULTX/MULTX-, MULTY/MULTY- 8

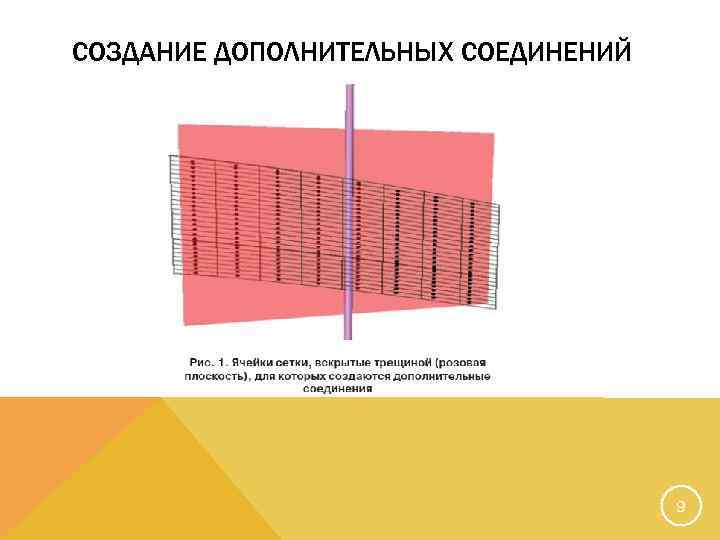

СОЗДАНИЕ ДОПОЛНИТЕЛЬНЫХ СОЕДИНЕНИЙ 9

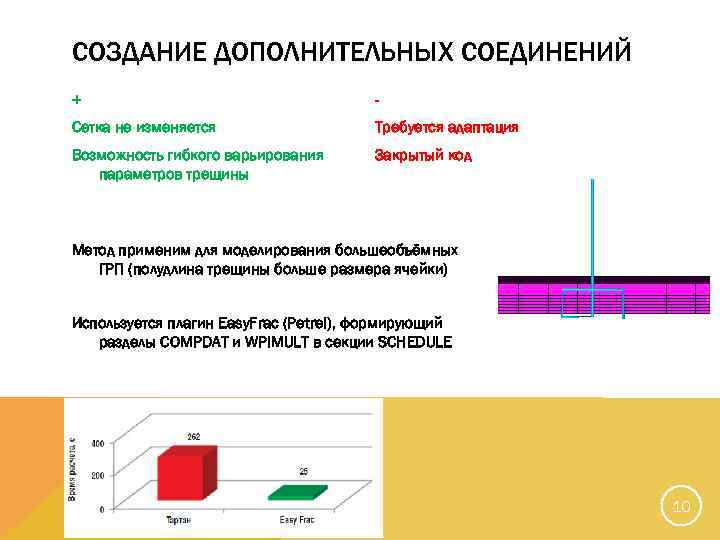

СОЗДАНИЕ ДОПОЛНИТЕЛЬНЫХ СОЕДИНЕНИЙ + - Сетка не изменяется Требуется адаптация Возможность гибкого варьирования параметров трещины Закрытый код Метод применим для моделирования большеобъёмных ГРП (полудлина трещины больше размера ячейки) Используется плагин Easy. Frac (Petrel), формирующий разделы COMPDAT и WPIMULT в секции SCHEDULE 10

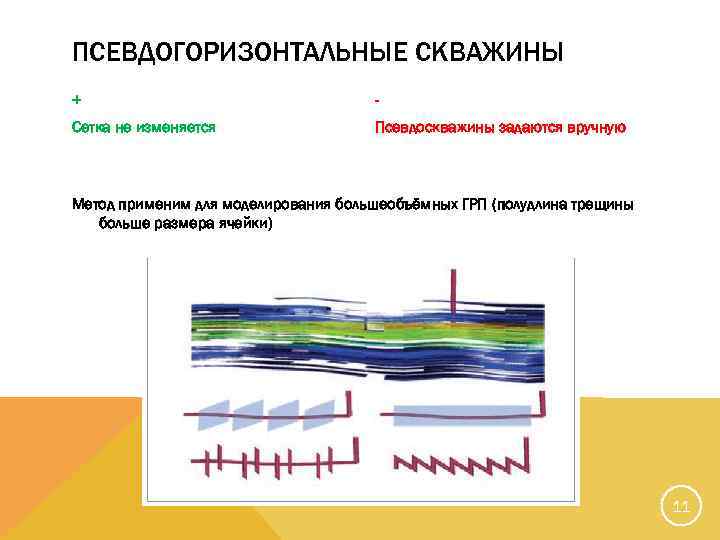

ПСЕВДОГОРИЗОНТАЛЬНЫЕ СКВАЖИНЫ + - Сетка не изменяется Псевдоскважины задаются вручную Метод применим для моделирования большеобъёмных ГРП (полудлина трещины больше размера ячейки) 11

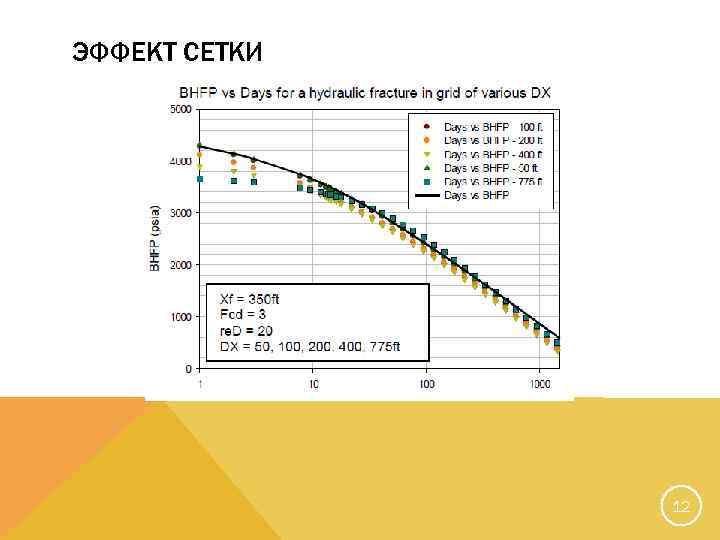

ЭФФЕКТ СЕТКИ 12

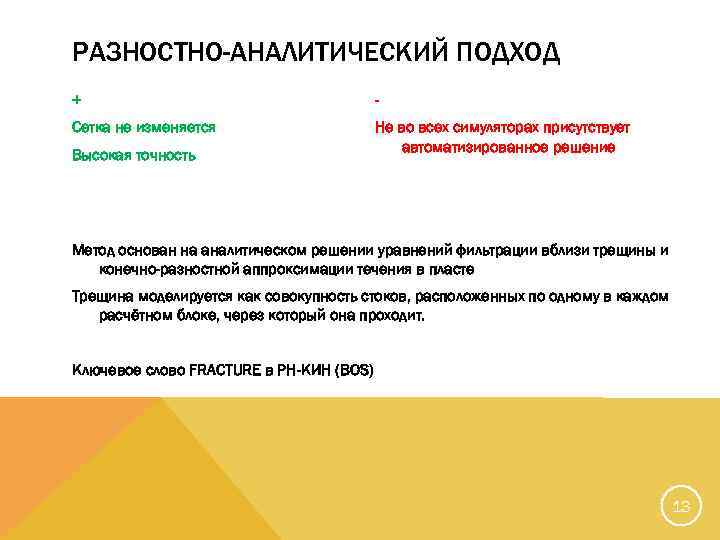

РАЗНОСТНО-АНАЛИТИЧЕСКИЙ ПОДХОД + - Сетка не изменяется Не во всех симуляторах присутствует автоматизированное решение Высокая точность Метод основан на аналитическом решении уравнений фильтрации вблизи трещины и конечно-разностной аппроксимации течения в пласте Трещина моделируется как совокупность стоков, расположенных по одному в каждом расчётном блоке, через который она проходит. Ключевое слово FRACTURE в РН-КИН (BOS) 13

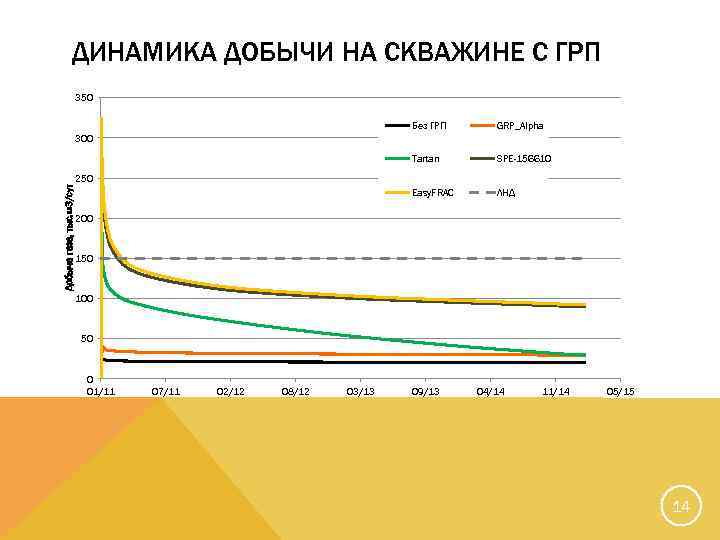

ДИНАМИКА ДОБЫЧИ НА СКВАЖИНЕ С ГРП 350 Без ГРП GRP_Alpha Tartan SPE-156610 Easy. FRAC ЛНД 300 Добыча газа, тыс. м 3/сут 250 200 150 100 50 0 01/11 07/11 02/12 08/12 03/13 09/13 04/14 11/14 05/15 14

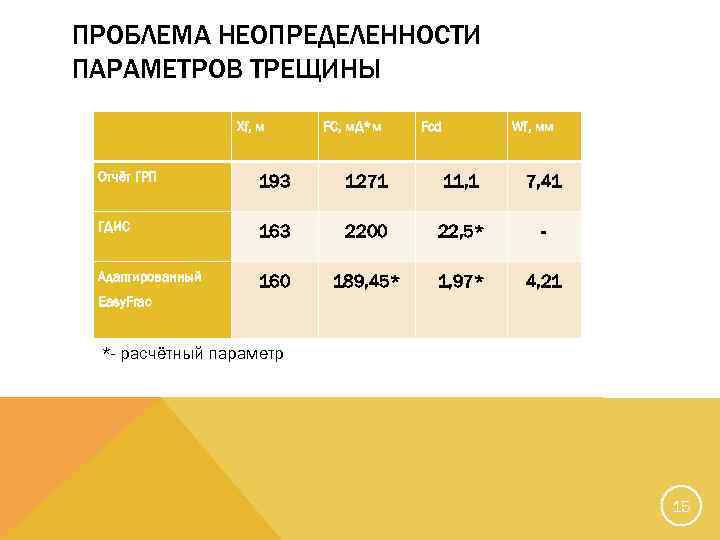

ПРОБЛЕМА НЕОПРЕДЕЛЕННОСТИ ПАРАМЕТРОВ ТРЕЩИНЫ Xf, м FC, м. Д*м Fcd Wf, мм Отчёт ГРП 193 1271 11, 1 7, 41 ГДИС 163 2200 22, 5* - Адаптированный 160 189, 45* 1, 97* 4, 21 Easy. Frac *- расчётный параметр 15
СПАСИБО ЗА ВНИМАНИЕ! 16
