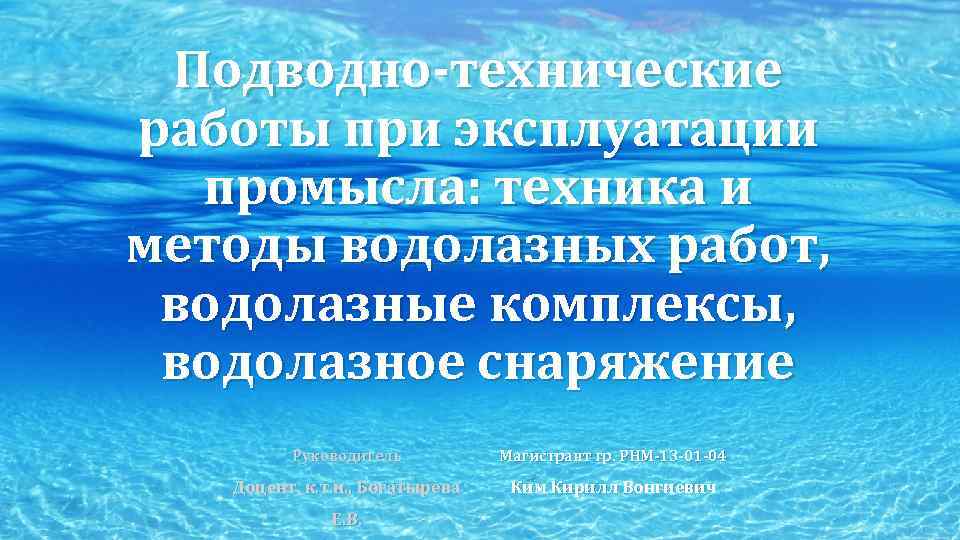

Подводно-технические работы при эксплуатации промысла: техника и методы водолазных работ, водолазные комплексы, водолазное снаряжение Руководитель Магистрант гр. РНМ-13 -01 -04 Доцент, к. т. н. , Богатырева Ким Кирилл Вонгиевич Е. В.

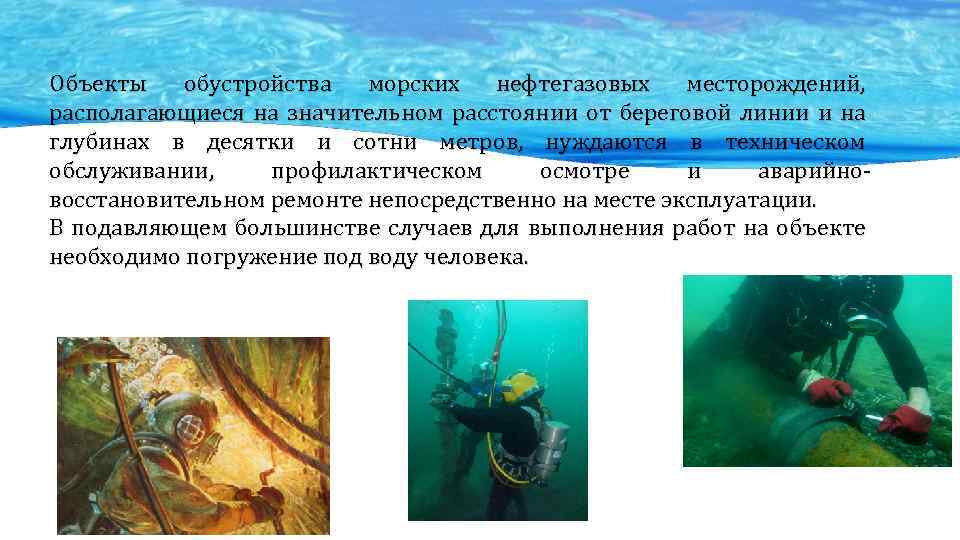

Объекты обустройства морских нефтегазовых месторождений, располагающиеся на значительном расстоянии от береговой линии и на глубинах в десятки и сотни метров, нуждаются в техническом обслуживании, профилактическом осмотре и аварийновосстановительном ремонте непосредственно на месте эксплуатации. В подавляющем большинстве случаев для выполнения работ на объекте необходимо погружение под воду человека.

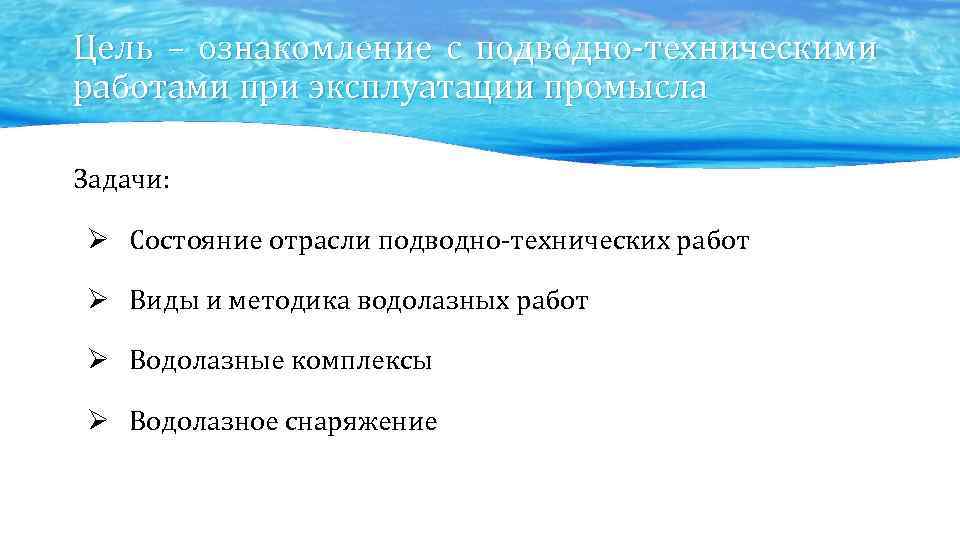

Цель – ознакомление с подводно-техническими работами при эксплуатации промысла Задачи: Ø Состояние отрасли подводно-технических работ Ø Виды и методика водолазных работ Ø Водолазные комплексы Ø Водолазное снаряжение

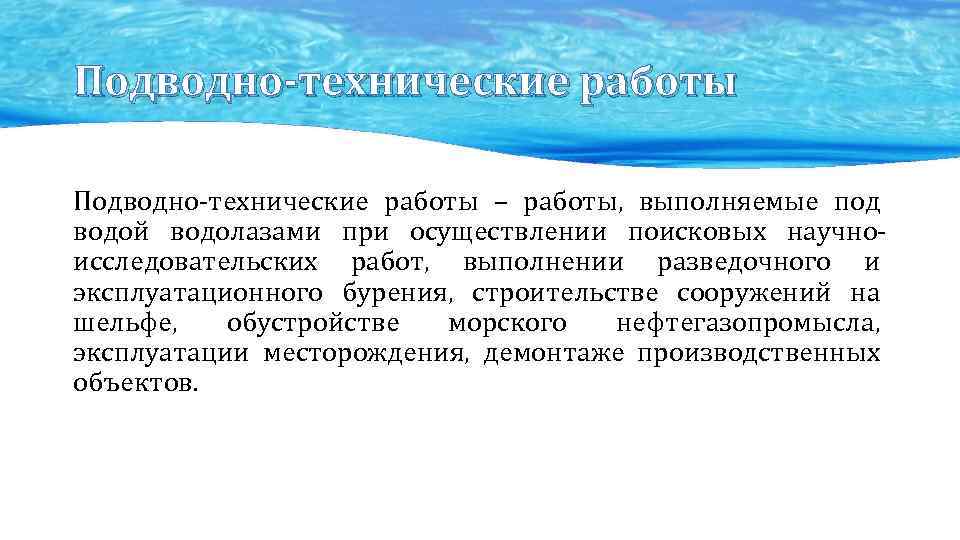

Подводно-технические работы – работы, выполняемые под водой водолазами при осуществлении поисковых научноисследовательских работ, выполнении разведочного и эксплуатационного бурения, строительстве сооружений на шельфе, обустройстве морского нефтегазопромысла, эксплуатации месторождения, демонтаже производственных объектов.

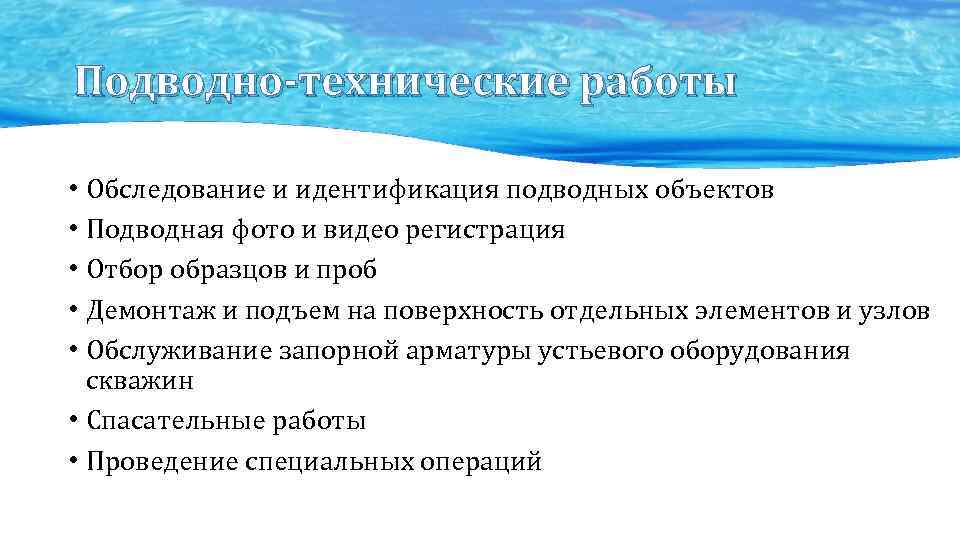

Подводно-технические работы • Обследование и идентификация подводных объектов • Подводная фото и видео регистрация • Отбор образцов и проб • Демонтаж и подъем на поверхность отдельных элементов и узлов • Обслуживание запорной арматуры устьевого оборудования скважин • Спасательные работы • Проведение специальных операций

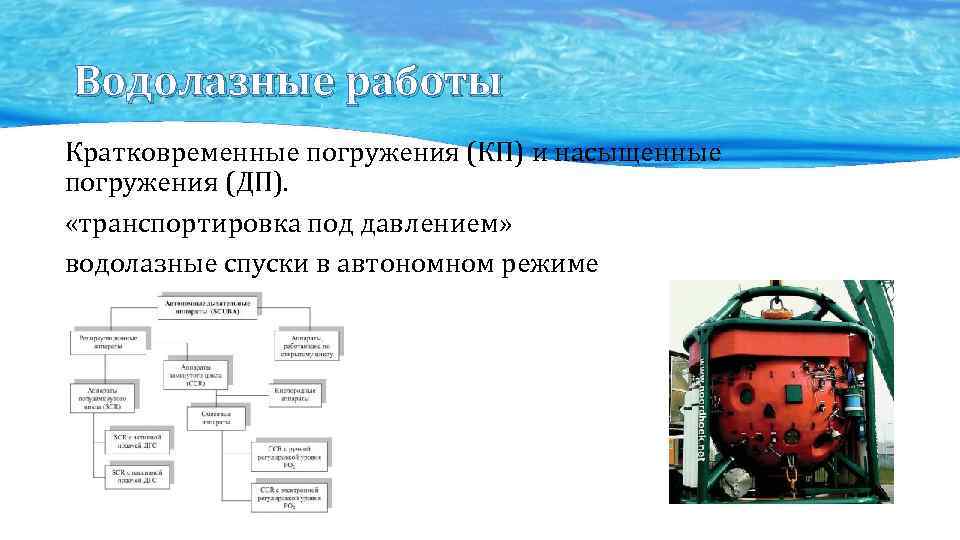

Водолазные работы Кратковременные погружения (КП) и насыщенные погружения (ДП). «транспортировка под давлением» водолазные спуски в автономном режиме

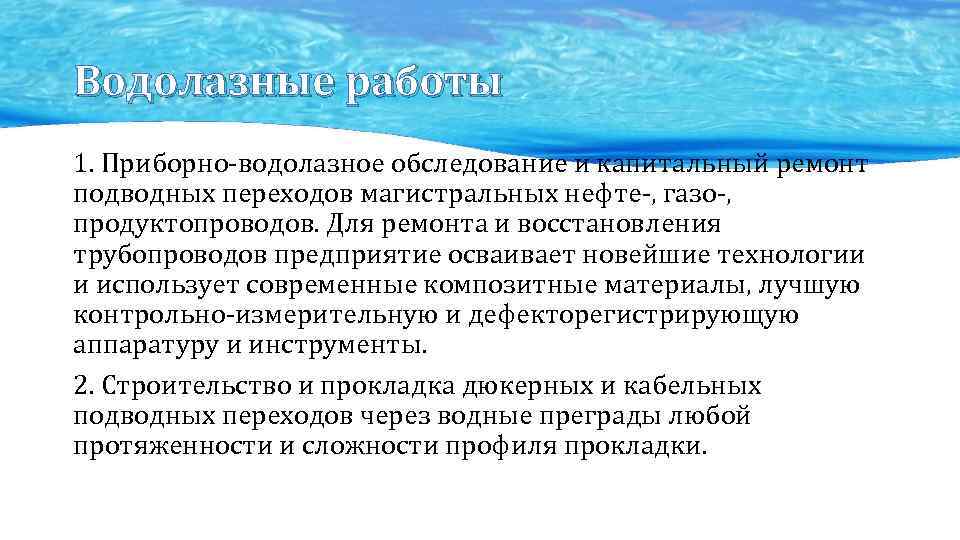

Водолазные работы 1. Приборно-водолазное обследование и капитальный ремонт подводных переходов магистральных нефте-, газо-, продуктопроводов. Для ремонта и восстановления трубопроводов предприятие осваивает новейшие технологии и использует современные композитные материалы, лучшую контрольно-измерительную и дефекторегистрирующую аппаратуру и инструменты. 2. Строительство и прокладка дюкерных и кабельных подводных переходов через водные преграды любой протяженности и сложности профиля прокладки.
Водолазные работы 3. Строительство, обследование, капитальный ремонт и реконструкция широкого спектра гидротехнических сооружений: • водозащитных плотин накопительных водохранилищ, водонапорных плотин гидроэлектростанций; • строительство и установка оснований причальных комплексов и мостовых опор, оборудование якорных стоянок; • установка и капитальный ремонт водозаборных, водовыпускных сооружений водоочистных комплексов, установка и замена погружных насосов, профилактика, ремонт и чистка артезианских скважин и т. п. ; • установка, ремонт и профилактическая очистка подводной части свайных оснований причальных и других гидротехнических сооружений; • установка призматических и трубчатых свай, свай-колон, оболочек большого диаметра для свайных оснований гидросооружений; • установка гравитационных и стальных шпунтовых стенок.
Водолазные работы 4. Взрывные работы под водой, подводная резка-сварка. 5. Водолазное обследование корпусов судов, подводные судоремонтные и судоподъемные работы. 6. Приборно-водолазное обследование дна портовых, шельфовых и прибрежных акваторий с использованием гидроакустических средств, средств подводного видео и фото мониторинга, а также обследование и удаление с акваторий при помощи водолазов посторонних подводных и взрывоопасных предметов.

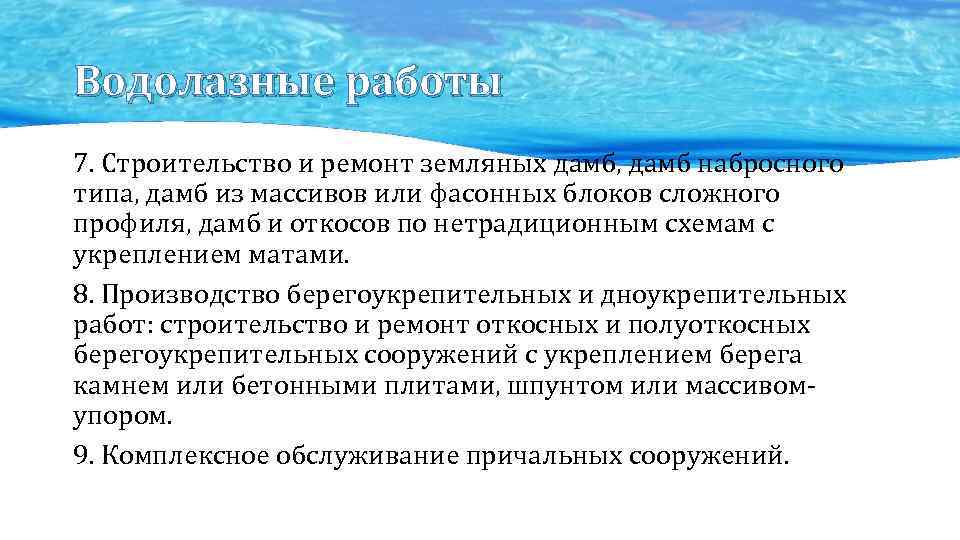

Водолазные работы 7. Строительство и ремонт земляных дамб, дамб набросного типа, дамб из массивов или фасонных блоков сложного профиля, дамб и откосов по нетрадиционным схемам с укреплением матами. 8. Производство берегоукрепительных и дноукрепительных работ: строительство и ремонт откосных и полуоткосных берегоукрепительных сооружений с укреплением берега камнем или бетонными плитами, шпунтом или массивомупором. 9. Комплексное обслуживание причальных сооружений.
Водолазные работы Безопасность труда при выполнении водолазных работ, в том числе в экстремальных условиях. • Особого внимания и умения требует работа водолазов в необычных условиях: на сильном течении, при отрицательной температуре наружного воздуха, со льда и подо льдом, в темное время суток. • Работы на сильном течении (более 1 м/с) могут выполнять только опытные и специально подготовленные водолазы. В случае значительных перерывов в практической работе водолазы, которым предстоит работать на быстром течении, должны предварительно пройти соответствующую тренировку под руководством более опытных водолазов. Работа водолазов на течении, большем 2 м/с, за исключением случаев, связанных со спасением людей, запрещается. При скорости течения более 1 м/с водолазы работают с применением специальных приспособлений и устройств, обеспечивающих безопасность и облегчающих условия работы (щитов, водолазных беседок затапливаемых емкостей и т. д. ). • Для страховки водолаза при работе на течении должна быть готова спасательная шлюпка с гребцами. • Работы при отрицательной температуре наружного воздуха, со льда и подо льдом требуют особых мер предосторожности. Наличие прочного ледяного покрова и отсутствие движения судов позволяют производить любые подводно-технические работы без использования плавсредств, т. е. непосредственно со льда. Перед тем как разрешать передвижение по льду и работу со льда, руководитель работ должен предварительно обследовать толщину ледового покрова, определить его несущую способность исходя из толщины наименьшего слоя только кристаллинескош льда. Толщину льда измеряют систематически в соответствии с Едиными правилами безопасности труда на водолазных работах, а при появлении на поверхности льда трещин и воды водолазные спуски в данном месте прекращают. • Водолазная и приданная ей техника должна располагаться на льду с учетом допустимого времени их пребывания при данной толщине льда. • Спуски водолазов не допускаются при температуре наружного воздуха: ниже — 10 °С и ветре более 7 баллов (14 м/с); ниже — 20 °С непосредственно у места спуска. В случае необходимости водолазных работ при температуре воздуха ниже — 20 °С обычно непосредственно над майной устанавливают обогреваемое помещение (будку ). • Во время водолазных спусков при отрицательной температуре принимают меры против замерзания шлангов и шланговых соединений, образования в них ледяных пробок, а также по сохранности водолазного и обеспечивающего снаряжения и оборудования. • При работе в вентилируемом снаряжении водолаз должен прислушиваться к шуму поступающего в шлем воздуха. В случае нарушения подачи работа должна быть прекращена, о чем он сообщает по телефону и затем выходит на поверхность. При работе в легководолазном снаряжении шлангового типа в случае увеличения сопротивления на вдохе (закупорке шлангов) водолаз должен прекратить работу, перейти на дыхание из аварийного запаса воздуха и выйти на поверхность.

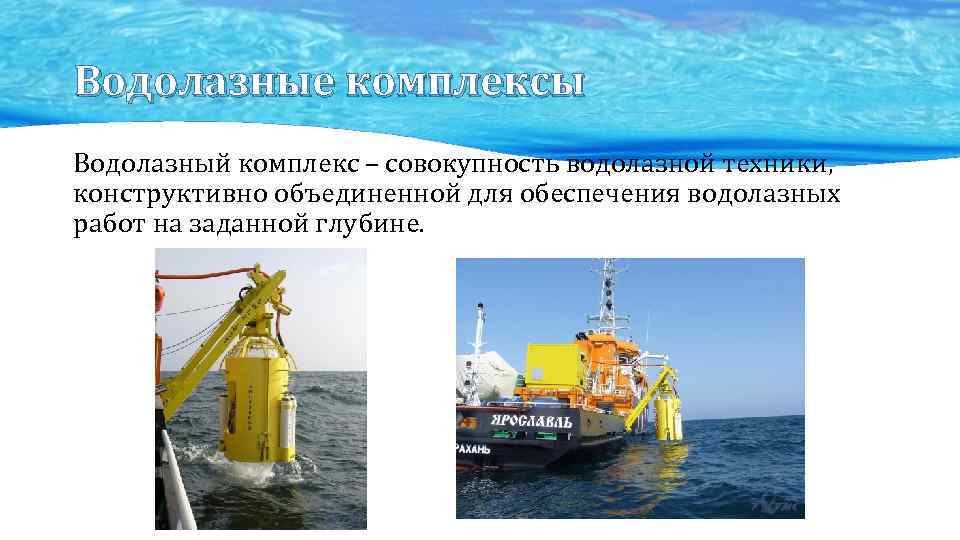

Водолазные комплексы Водолазный комплекс – совокупность водолазной техники, конструктивно объединенной для обеспечения водолазных работ на заданной глубине.
Водолазные комплексы (продолжение) Водолазные комплексы подразделяются: • по глубинам использования – на водолазные комплексы для глубин до 60 м и на глубоководные водолазные комплексы; • по методам проведения водолазных спусков – на водолазные комплексы для кратковременных погружений водолазов и водолазные комплексы длительного пребывания; • по месту размещения – на судовые, передвижные и береговые; • по особенности проекта – на типовые, модульные, специальные.
Водолазное снаряжение • Водолазное снаряжение — комплект технических средств, используемых водолазом для обеспечения его жизнедеятельности и работы под водой. Часто водолазное снаряжение делят на два типа: тяжелое (для погружения на большую глубину) и лёгкое (для погружения на малую глубину, а также используемое в спортивных целях). Также водолазное снаряжения различают по способу подачи воздуха: шланговое и автономное.
Водолазное снаряжение (продолжение) дыхательный аппарат водолазный шлем защитная одежда компенсатор плавучести водолаза водолазный нож водолазные часы водолазный манометр водолазный компас средства газоснабжения водолазов средства обеспечения водолазных работ средства связи водолазный инструмент

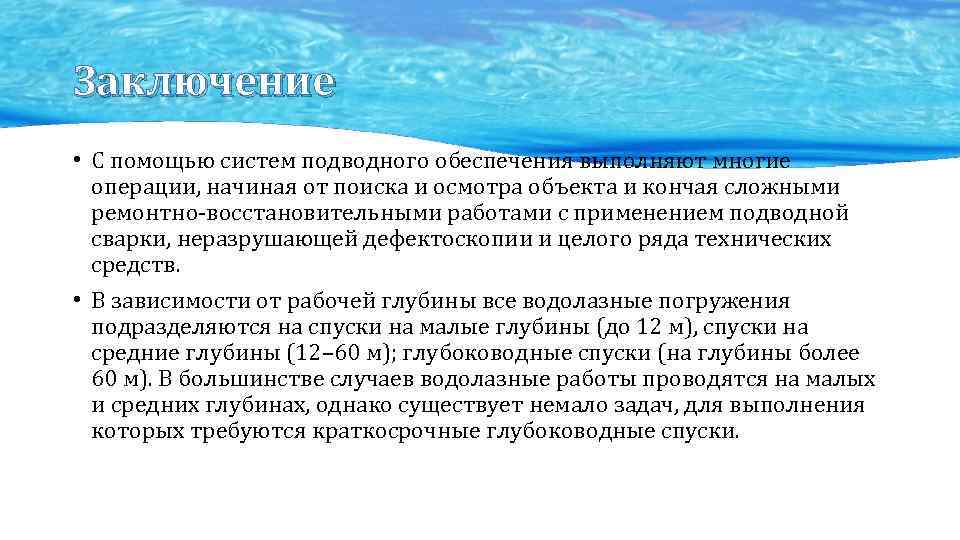

Заключение • С помощью систем подводного обеспечения выполняют многие операции, начиная от поиска и осмотра объекта и кончая сложными ремонтно-восстановительными работами с применением подводной сварки, неразрушающей дефектоскопии и целого ряда технических средств. • В зависимости от рабочей глубины все водолазные погружения подразделяются на спуски на малые глубины (до 12 м), спуски на средние глубины (12– 60 м); глубоководные спуски (на глубины более 60 м). В большинстве случаев водолазные работы проводятся на малых и средних глубинах, однако существует немало задач, для выполнения которых требуются краткосрочные глубоководные спуски.

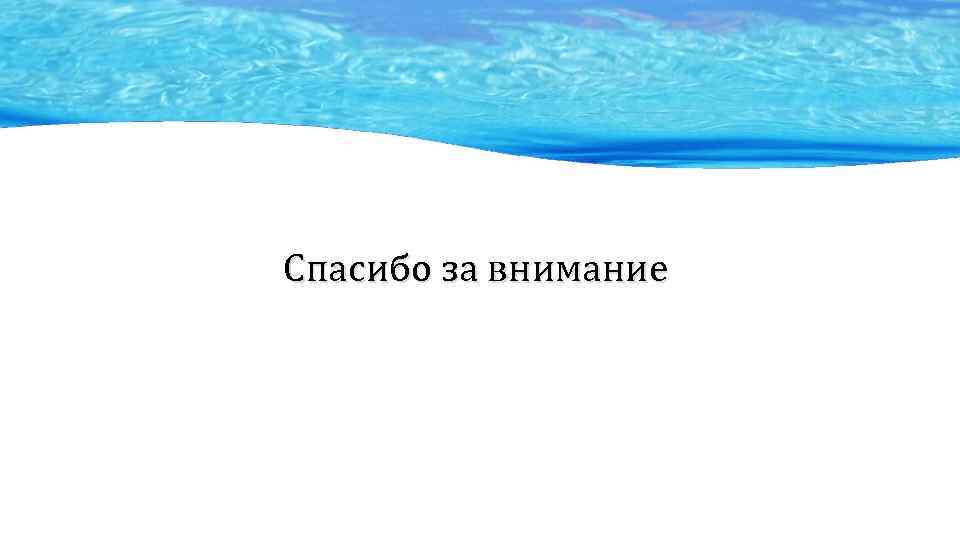

Спасибо за внимание
Шпаргалка • Водолазный спуск – комплекс организационных и технических мероприятий, обеспечивающих погружение водолаза или его компрессию в барокамере, пребывание на заданной глубине с выполнением работы и подъем на поверхность (декомпрессию) с соблюдением заданного режима. По глубине различают водолазные спуски: • на малые глубины – до 20 м; • на средние глубины – от 20 до 60 м; • глубоководные – на глубины более 60 м. • Длительные (насыщенные) погружения (ДП) – погружения, режим которых выбирается из условия полного насыщения тканей организма индифферентными газами. Длительные погружения включают компрессию в барокомплексе, периодические погружения в водолазном колоколе (водолазном подводном аппарате) на глубину уровня насыщения, выход в воду с выполнением работы и возвращение в барокомплекс. Длительность пребывания в барокомплексе зависит от объема подводных работ и глубины погружения. Декомпрессия проводится после завершения всех работ. • Бездекомпрессионный спуск – водолазный спуск из условий ДП (выход в воду) на глубины более или менее уровня насыщения по режимам, которые не требуют декомпрессии при возвращении на исходный уровень насыщения. • Кратковременные погружения (КП) – погружения, режим которых выбирается из условия неполного насыщения тканей организма индифферентными газами. Они включают этапы компрессии, пребывания на глубине и подъем по соответствующему режиму декомпрессии. Декомпрессия проводится после каждого погружения.
• Предупредительный флаг Alpha «У меня спущен водолаз: держитесь в стороне от меня и следуйте малым ходом»
• При выполнении водолазных работ на глубинах более 20 метров и при учебных спусках независимо от глубины у места спуска должна находится декомпрессионная барокамера, подготовленная к немедленному использованию. При спусках на глубину менее 20 метров наличие декомпрессионной барокамеры у места спуска не обязательно. Однако в этом случае у места спуска должно быть в готовности средства доставки водолазов к барокамере — автомашина, катер, вертолет. Командир спуска обязан знать точный адрес, маршрут следования к дежурной барокамере и обеспечить доставку водолазов за время не более 60 минут. • Проведение глубоководных водолазных спусков требует более тщательной подготовки и четкой слаженности в работе командных и боевых постов водолазного комплекса. Кратковременные спуски на глубины до 120 метров могут обеспечиваться одним водолазным специалистом и одним врачом-спецфизиологом, а при спусках на глубины более 120 метров на водолазном комплексе должно быть не менее двух водолазных специалистов и двух врачей- спецфизиологов.
Режим труда отдыха водолазов Высокая работоспособность водолазов сохраняется при строгом соблюдении режима труда и отдыха водолазов, контроль за которым осуществляется штатными врачами спецфизиологами. Количество погружений должно быть строго регламентировано и не превышать за рабочий день: • на глубины до 6 метров – 8; на глубины до 6 - 12 метров – 6; на глубины 12 - 20 метров -4; на глубины 20 -60 метров – 2; на глубины более 60 метров -1. Общее время пребывания в воде не должно превышать 6 часов. Четвертый спуск на глубину 12 -20 метров и второй на 20 -60 метров могут быть разрешены после медицинского осмотра и заключения врача — спецфизиолога. Перерыв между погружениями на глубины 60 -100 метров должен быть не менее 24 часов, а на глубины более 100 метров – не менее 48 часов, считая от момента окончания декомпрессии. При этом, если общее время пребывания под повышенным давлением превышает 18 часов, перерыв между погружениями увеличивают до 3 суток, а при пребывании под давлением более 24 часов — до 4 суток. Продолжительность отдыха водолазов может быть увеличена при спусках малотренированных водолазов, а также после выполнения тяжелых подводных работ. При круглосуточных водолазных работах водолазы каждой смены должны спать не менее 8 часов. уменьшать продолжительность отдыха водолазов до 4 -6 часов разрешается в случаях, связанных со спасением людей и оказанием помощи аварийному водолазу. При выполнении работ методом ДП распорядок дня для каждой смены акванавтов отводится 4 часа для проведения работ в воде, 7 -8 часов для ночного сна и 1 – 1, 5 часа для дневного отдыха. Общее время пребывания акванавтов под повышенным давлением, включая декомпрессию, не должно превышать 100 суток в течение года. После окончания декомпрессии акванавт может предоставляться физиологический отдых на срок, равный времени их пребывания под рабочим давлением и половине времени декомпрессии. По медицинским показаниям этот отдых должен предоставляться в домах ( базах) отдыха. К повторным работам по методу ДП акванавты могут привлекаться не ранее истечения удвоенного срока предыдущего пребывания под давлением, включая время декомпрессии. В перерыве между работами по методу ДП для поддержания физиологической натренированности проводятся кратковременные погружения.
Типы водолазных комплексов • глубоководный водолазный комплекс: Водолазный комплекс, обеспечивающий проведение водолазных спусков и водолазных работ на глубинах более 60 м. • водолазный комплекс длительного пребывания: Водолазный комплекс, обеспечивающий проведение водолазных спусков и водолазных работ методом насыщенных погружений, имеющий несколько водолазных барокамер длительного пребывания. • стационарный водолазный комплекс: Водолазный комплекс, установленный на носителе или объекте для постоянной эксплуатации, демонтаж которого требует нарушения его конструктивной целостности. • модульный водолазный комплекс: Водолазный комплекс, элементы которого изготовлены в виде набора отдельных функциональных транспортабельных модулей. • мобильный водолазный комплекс: Водолазный модульный комплекс, конструктивные элементы которого могут быть транспортированы к месту проведения водолазных спусков и смонтированы в единую конструкцию на временном носителе или объекте. • передвижной водолазный комплекс: Водолазный комплекс, элементы которого стационарно установлены на автомобильном шасси, предназначенный для обеспечения водолазных спусков и выполнения водолазных работ с берега, на внутренних водоемах или на удаленном морском побережье. • водолазный барокомплекс: Несколько конструктивно и функционально объединенных водолазных барокамер с отсеками различного назначения, имеющих совмещенную систему жизнеобеспечения.
