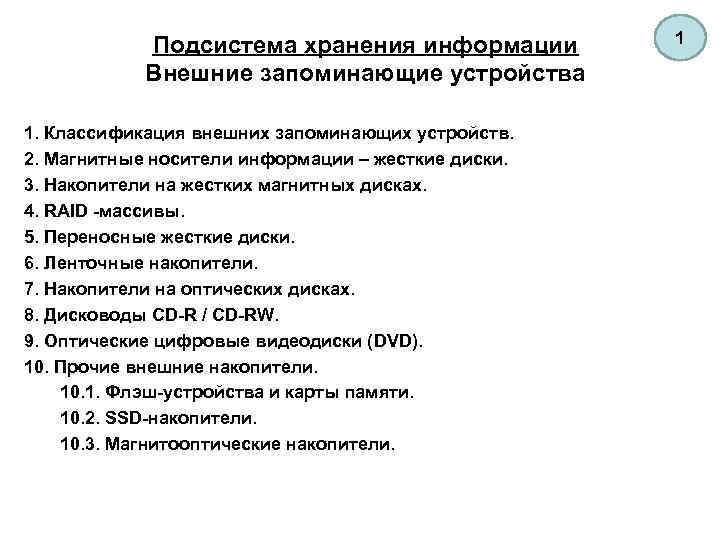

Подсистема хранения информации Внешние запоминающие устройства 1. Классификация внешних запоминающих устройств. 2. Магнитные носители Подсистема хранения информации Внешние запоминающие устройства 1. Классификация внешних запоминающих устройств. 2. Магнитные носители информации – жесткие диски. 3. Накопители на жестких магнитных дисках. 4. RAID -массивы. 5. Переносные жесткие диски. 6. Ленточные накопители. 7. Накопители на оптических дисках. 8. Дисководы CD-R / CD-RW. 9. Оптические цифровые видеодиски (DVD). 10. Прочие внешние накопители. 10. 1. Флэш-устройства и карты памяти. 10. 2. SSD-накопители. 10. 3. Магнитооптические накопители. 1

2 2

Жесткий диск форм-фактора 3. 5” интерфейса IDE ATA 3 Разъем питания Контакты джамперов Жесткий диск форм-фактора 3. 5” интерфейса IDE ATA 3 Разъем питания Контакты джамперов MASTER SLAVE Разъем интерфейса IDE ATA

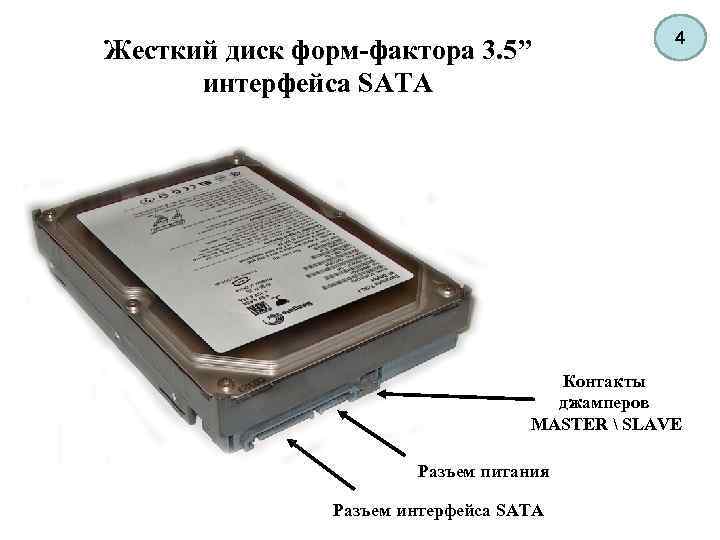

Жесткий диск форм-фактора 3. 5” интерфейса SATA 4 Контакты джамперов MASTER SLAVE Разъем Жесткий диск форм-фактора 3. 5” интерфейса SATA 4 Контакты джамперов MASTER SLAVE Разъем питания Разъем интерфейса SATA

Жесткий диск форм-фактора 2. 5” интерфейса SATA для ноутбуков Разъем питания Разъем интерфейса SATA Жесткий диск форм-фактора 2. 5” интерфейса SATA для ноутбуков Разъем питания Разъем интерфейса SATA Контакты джамперов MASTER SLAVE 5

6 6

7 7

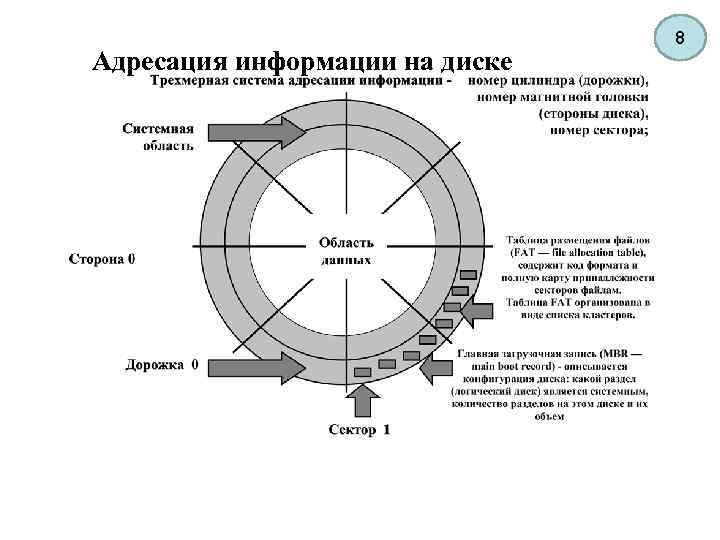

Адресация информации на диске 8 Адресация информации на диске 8

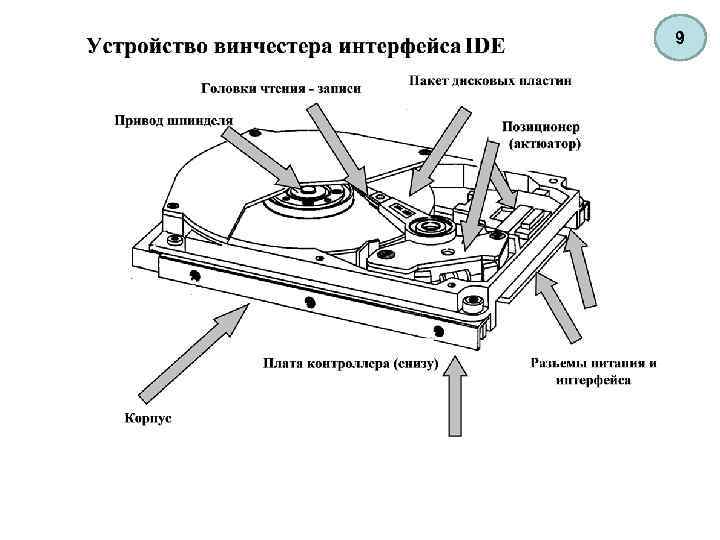

9 9

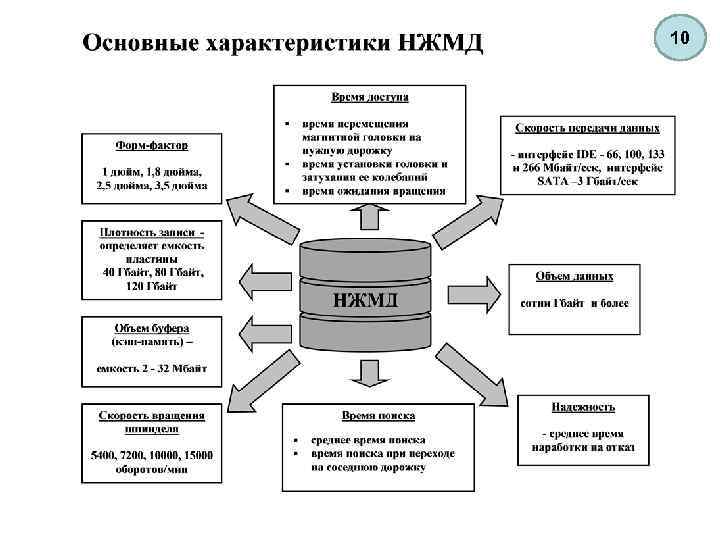

10 10

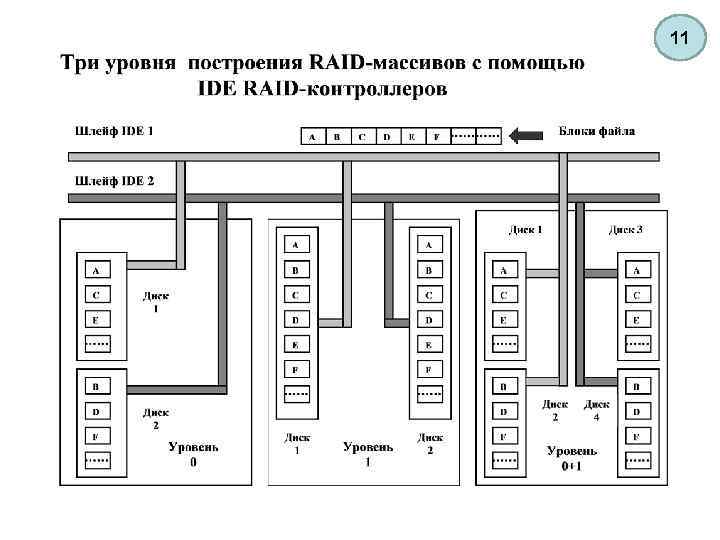

11 11

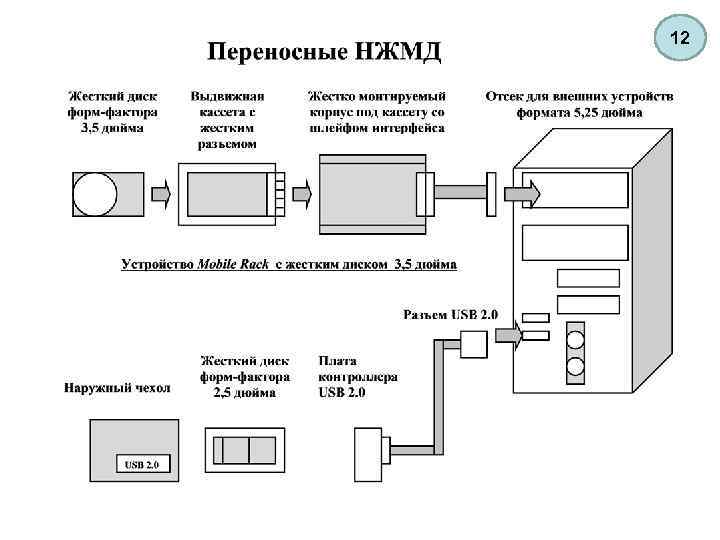

12 12

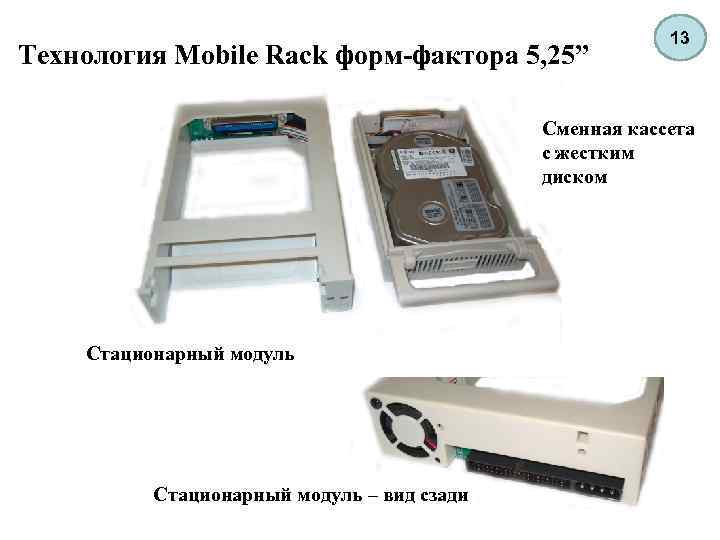

Технология Mobile Rack форм-фактора 5, 25” 13 Сменная кассета с жестким диском Стационарный модуль Технология Mobile Rack форм-фактора 5, 25” 13 Сменная кассета с жестким диском Стационарный модуль – вид сзади

Дисковод HDD форм-фактора 2, 5” в переносном корпусе интерфейса мини-USB Корпус 14 Жесткий диск Дисковод HDD форм-фактора 2, 5” в переносном корпусе интерфейса мини-USB Корпус 14 Жесткий диск интерфейса SATA Плата контролера Гнездо для адаптера питания Порт мини - USB

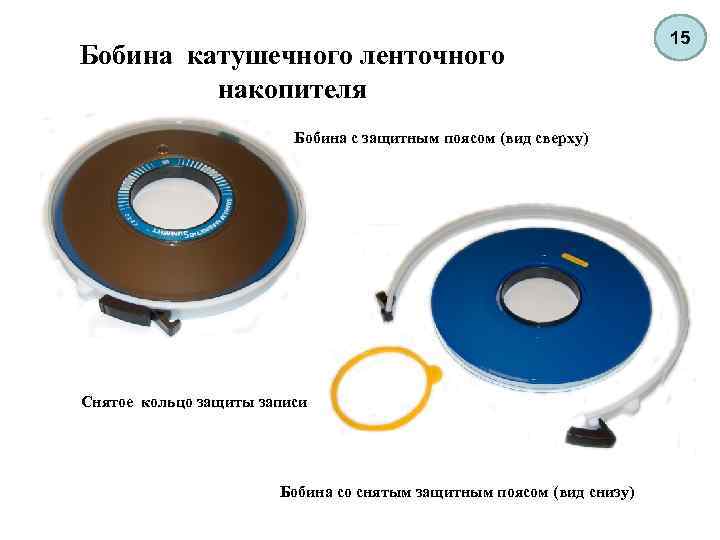

Бобина катушечного ленточного накопителя Бобина с защитным поясом (вид сверху) Снятое кольцо защиты записи Бобина катушечного ленточного накопителя Бобина с защитным поясом (вид сверху) Снятое кольцо защиты записи Бобина со снятым защитным поясом (вид снизу) 15

Современная система ленточных накопителей 16 Ленточный накопитель HP Storage. Works LTO-4 Ultrium 1760 (встраивается Современная система ленточных накопителей 16 Ленточный накопитель HP Storage. Works LTO-4 Ultrium 1760 (встраивается в ленточный автозагрузчик или в библиотеку) Ленточная библиотека AK 382 A HP Storage. Works MSL 8096 2 LTO-4 Ultrium 1760 SAS Tape Library Собственная ёмкость - 76, 8 Тб Объём сжимаемых данных - 153, 6 Тб Общая стоимость системы – около 1, 5 млн. рублей Кассета (картридж) стримера

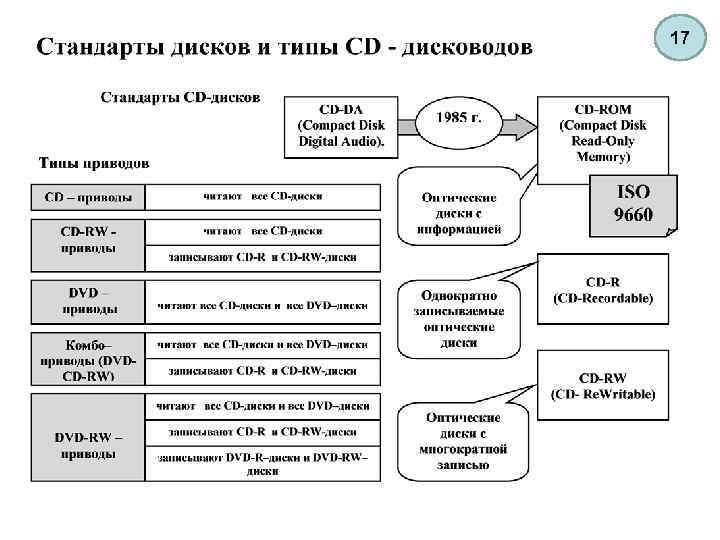

17 17

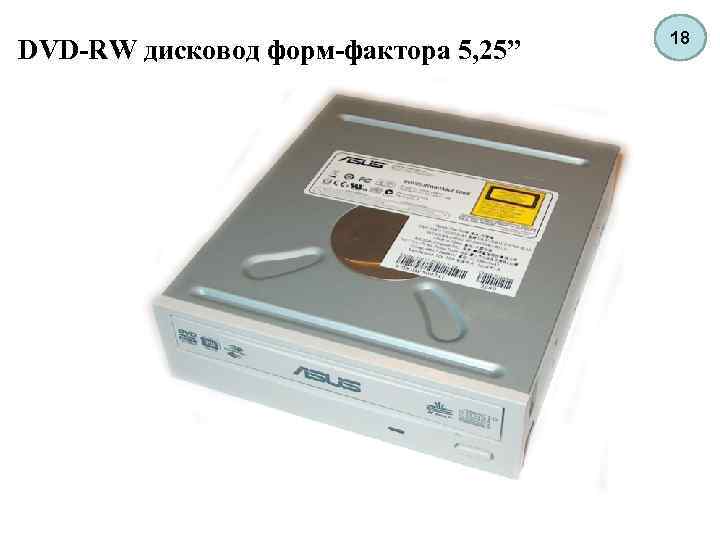

DVD-RW дисковод форм-фактора 5, 25” 18 DVD-RW дисковод форм-фактора 5, 25” 18

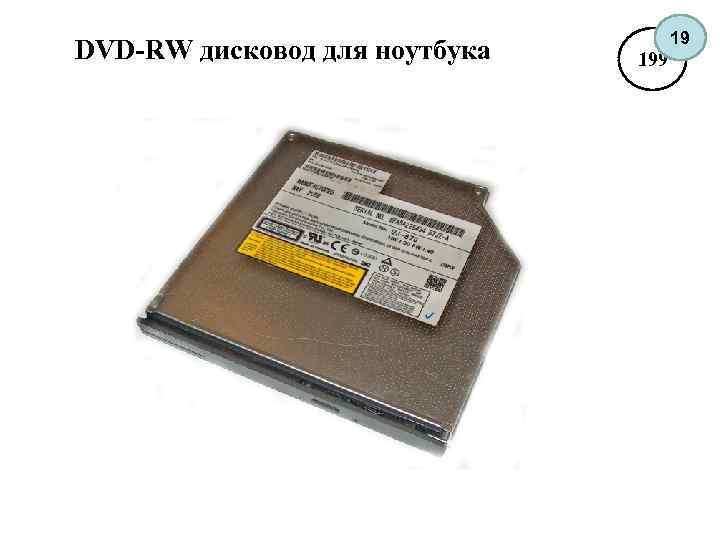

DVD-RW дисковод для ноутбука 19 199 DVD-RW дисковод для ноутбука 19 199

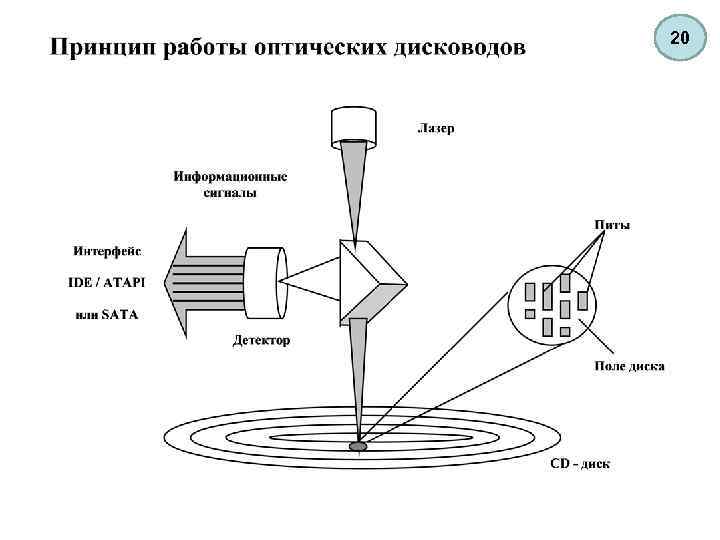

20 20

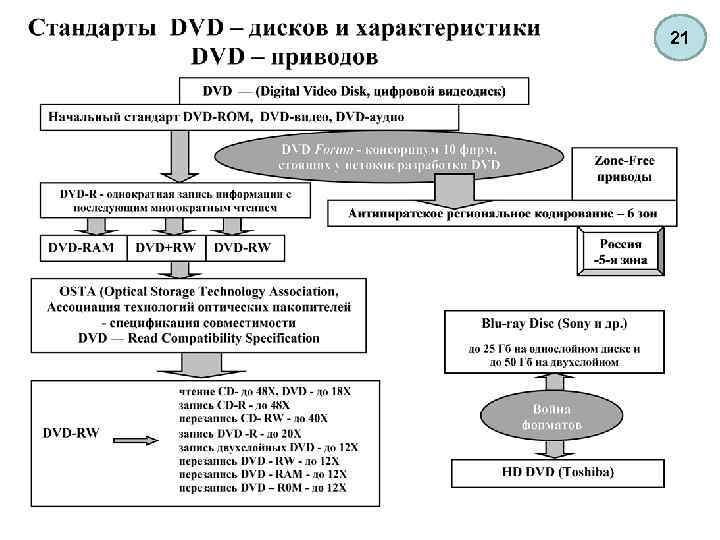

21 21

Малогабаритные твердотельные накопители SD - карта Адаптер (переходник) Micro SD -SD Флеш – накопитель Малогабаритные твердотельные накопители SD - карта Адаптер (переходник) Micro SD -SD Флеш – накопитель интерфейса USB Micro SD - карта CF- карта 22

23 23

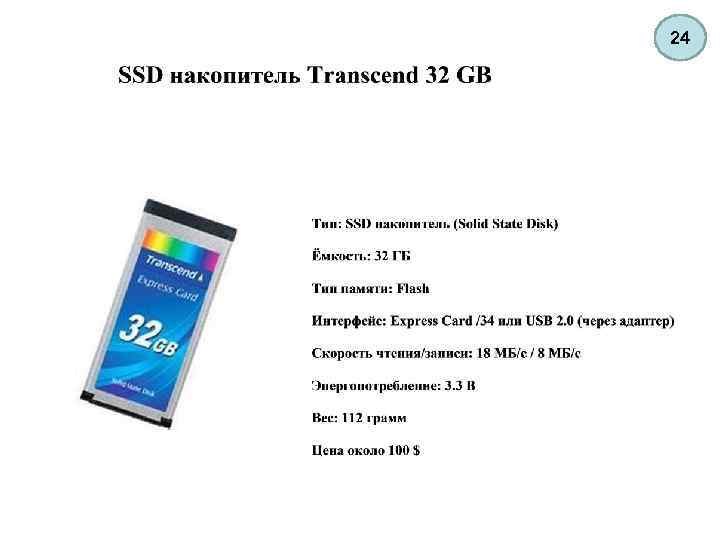

24 24

Магнитооптические накопители Внешний магнитооптический привод Двухсторонний магнитооптический диск емкостью 9, 1 ГБ 25 Магнитооптические накопители Внешний магнитооптический привод Двухсторонний магнитооптический диск емкостью 9, 1 ГБ 25
