ПОДШИПНИКИ Выполнила: Сандалова Екатерина Студентка 4 курса Группы 39 ТФ 133 ПОДШИПНИКИ Выполнила: Сандалова Екатерина Студентка 4 курса Группы 39 ТФ 133

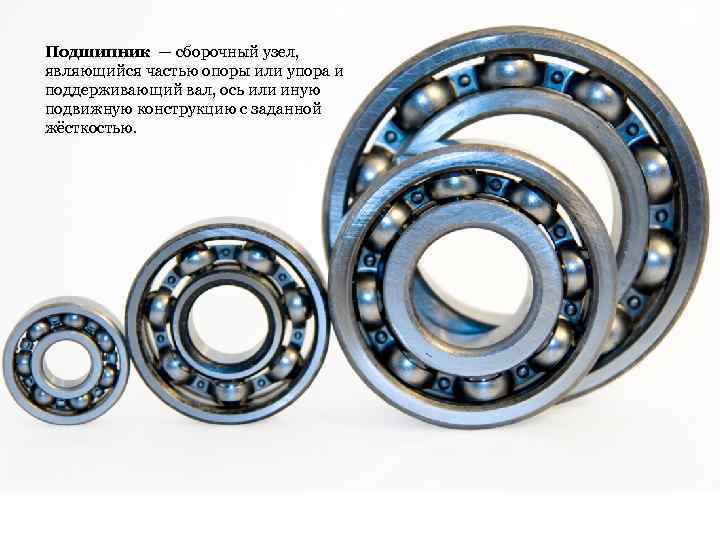

2 Подшипник — сборочный узел, являющийся частью опоры или упора и поддерживающий вал, ось 2 Подшипник — сборочный узел, являющийся частью опоры или упора и поддерживающий вал, ось или иную подвижную конструкцию с заданной жёсткостью.

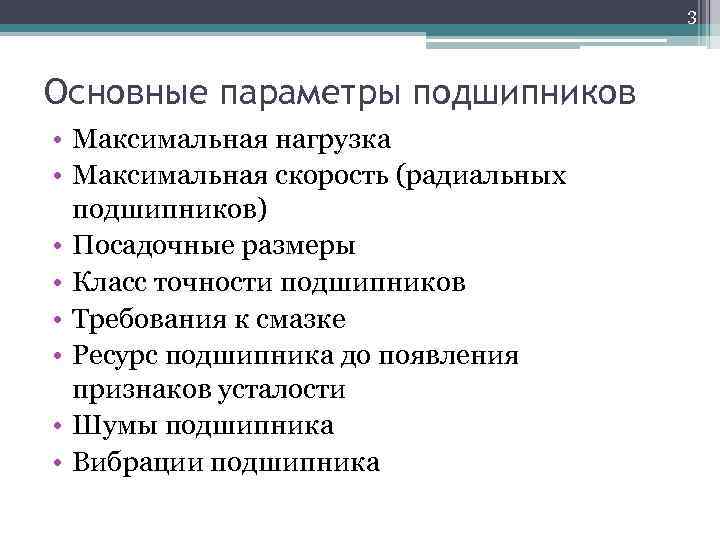

3 Основные параметры подшипников • Максимальная нагрузка • Максимальная скорость (радиальных подшипников) • Посадочные 3 Основные параметры подшипников • Максимальная нагрузка • Максимальная скорость (радиальных подшипников) • Посадочные размеры • Класс точности подшипников • Требования к смазке • Ресурс подшипника до появления признаков усталости • Шумы подшипника • Вибрации подшипника

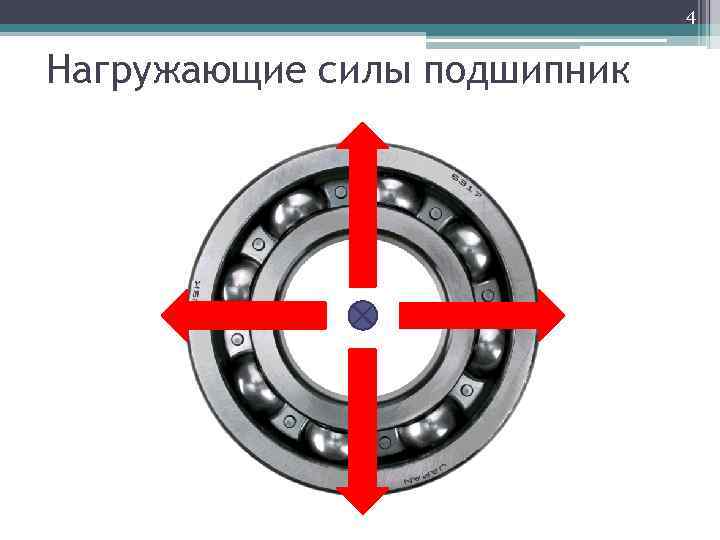

4 Нагружающие силы подшипник 4 Нагружающие силы подшипник

5 Подшипник качения Устройство однорядного радиального шарикоподшипника: 1) внешнее кольцо; 2) шарик (тело качения); 5 Подшипник качения Устройство однорядного радиального шарикоподшипника: 1) внешнее кольцо; 2) шарик (тело качения); 3) сепаратор; 4) дорожка качения; 5) внутреннее кольцо.

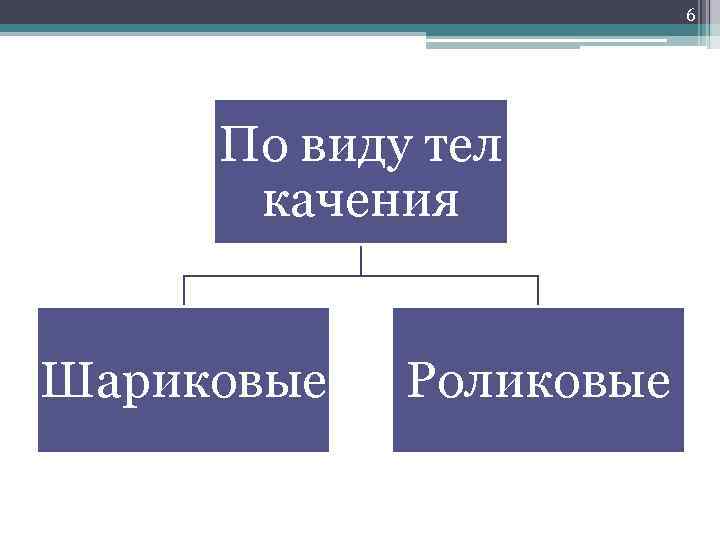

6 По виду тел качения Шариковые Роликовые 6 По виду тел качения Шариковые Роликовые

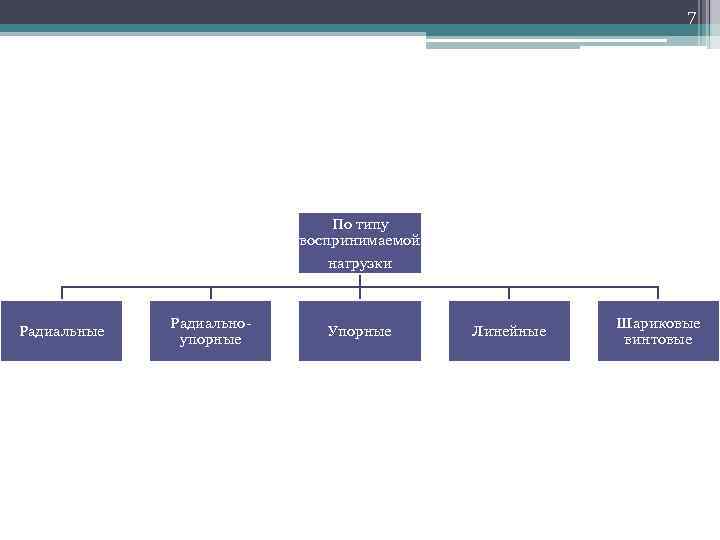

7 По типу воспринимаемой нагрузки Радиальные Радиальноупорные Упорные Линейные Шариковые винтовые 7 По типу воспринимаемой нагрузки Радиальные Радиальноупорные Упорные Линейные Шариковые винтовые

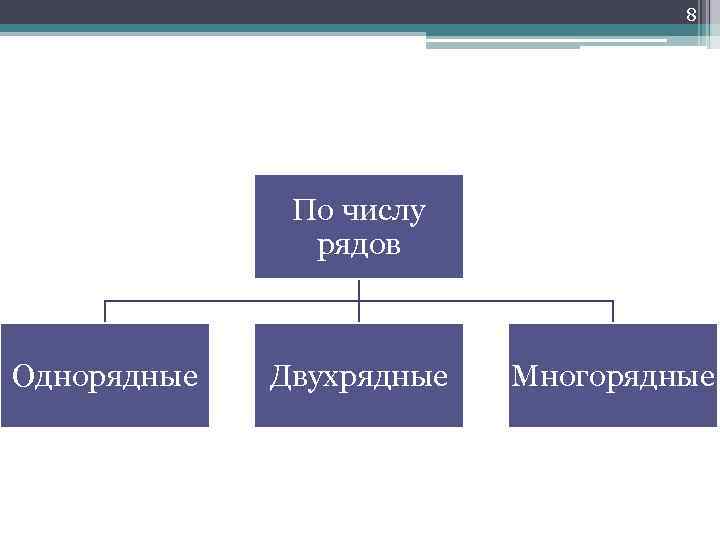

8 По числу рядов Однорядные Двухрядные Многорядные 8 По числу рядов Однорядные Двухрядные Многорядные

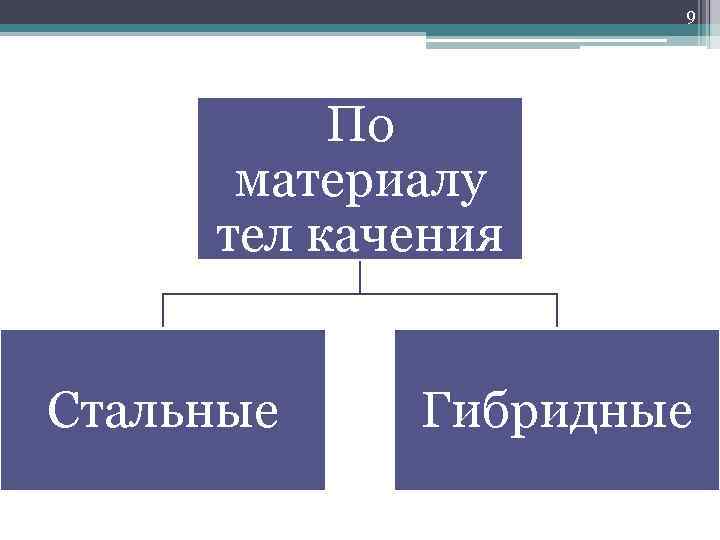

9 По материалу тел качения Стальные Гибридные 9 По материалу тел качения Стальные Гибридные

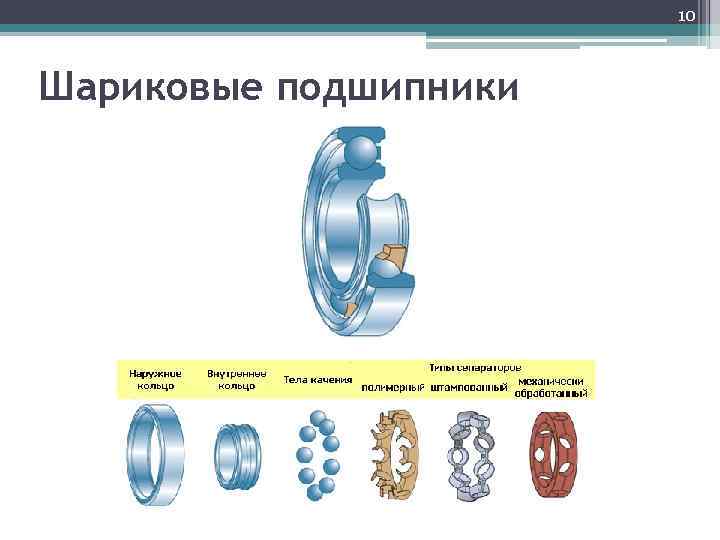

10 Шариковые подшипники 10 Шариковые подшипники

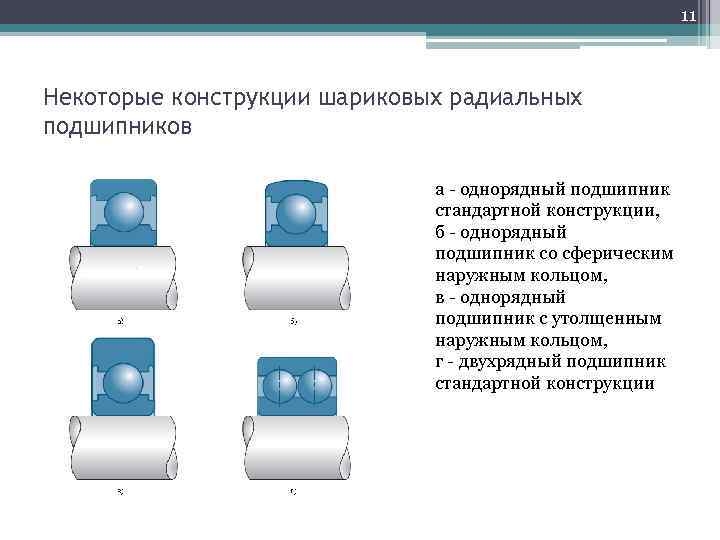

11 Некоторые конструкции шариковых радиальных подшипников а - однорядный подшипник стандартной конструкции, б - 11 Некоторые конструкции шариковых радиальных подшипников а - однорядный подшипник стандартной конструкции, б - однорядный подшипник со сферическим наружным кольцом, в - однорядный подшипник с утолщенным наружным кольцом, г - двухрядный подшипник стандартной конструкции

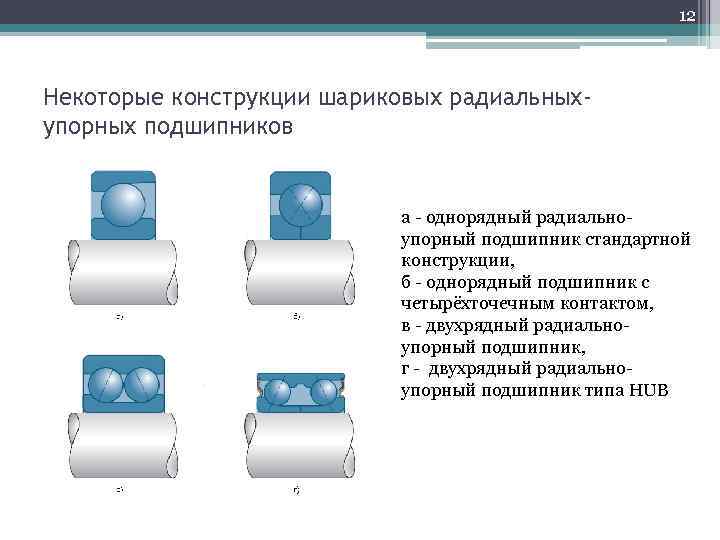

12 Некоторые конструкции шариковых радиальныхупорных подшипников а - однорядный радиальноупорный подшипник стандартной конструкции, б 12 Некоторые конструкции шариковых радиальныхупорных подшипников а - однорядный радиальноупорный подшипник стандартной конструкции, б - однорядный подшипник с четырёхточечным контактом, в - двухрядный радиальноупорный подшипник, г - двухрядный радиальноупорный подшипник типа HUB

13 Роликовые цилиндрические подшипники 13 Роликовые цилиндрические подшипники

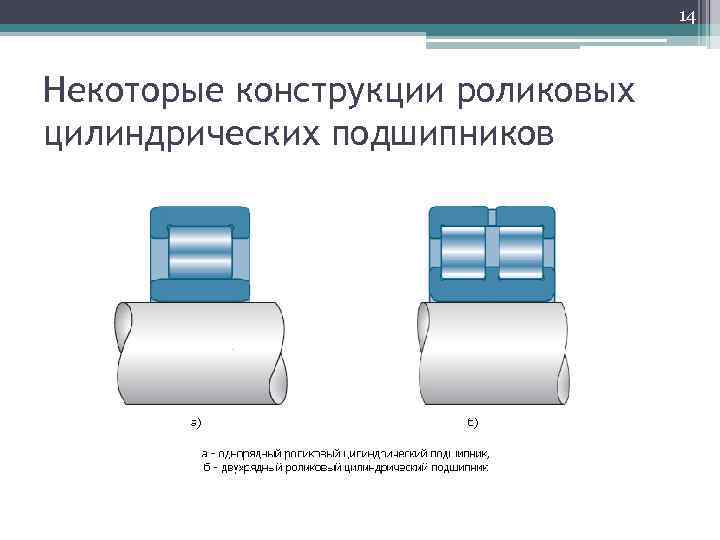

14 Некоторые конструкции роликовых цилиндрических подшипников 14 Некоторые конструкции роликовых цилиндрических подшипников

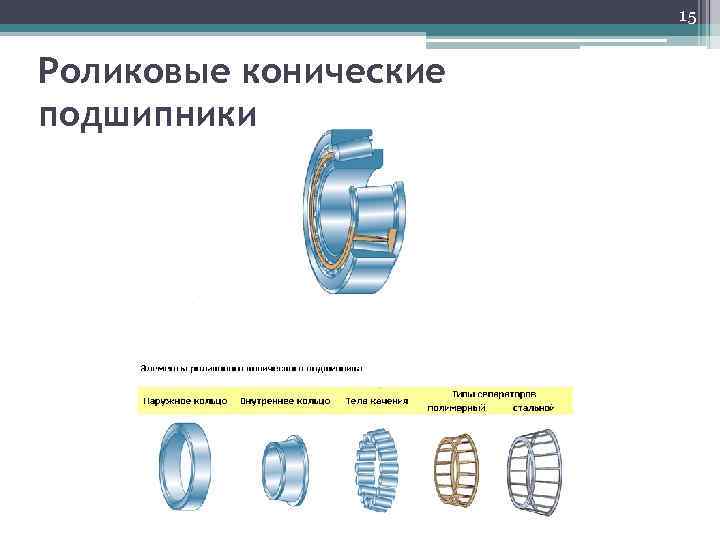

15 Роликовые конические подшипники 15 Роликовые конические подшипники

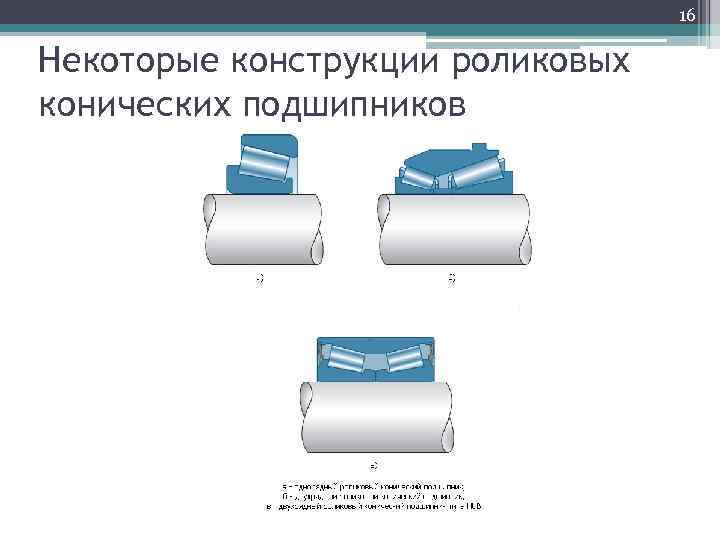

16 Некоторые конструкции роликовых конических подшипников 16 Некоторые конструкции роликовых конических подшипников

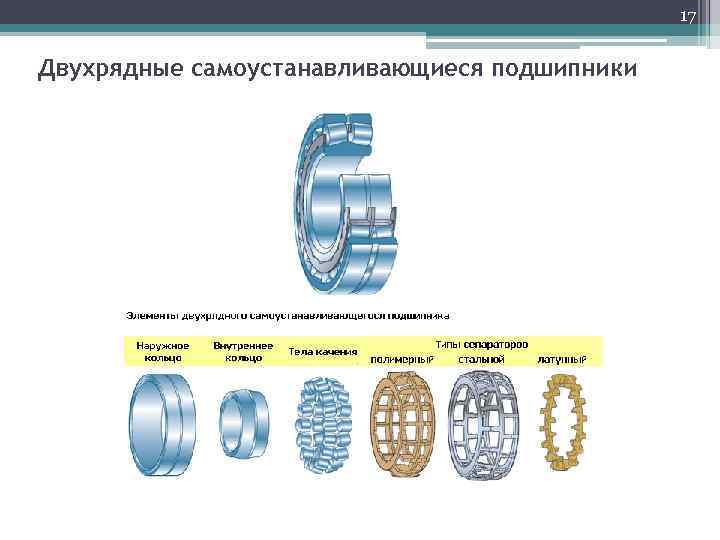

17 Двухрядные самоустанавливающиеся подшипники 17 Двухрядные самоустанавливающиеся подшипники

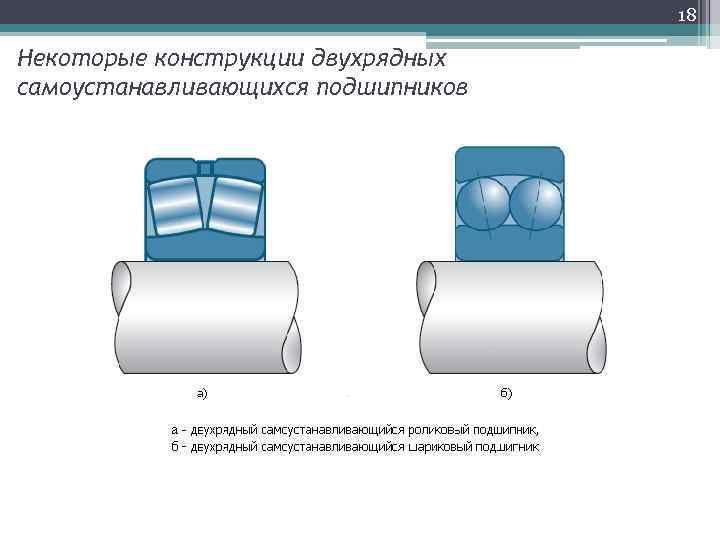

18 Некоторые конструкции двухрядных самоустанавливающихся подшипников 18 Некоторые конструкции двухрядных самоустанавливающихся подшипников

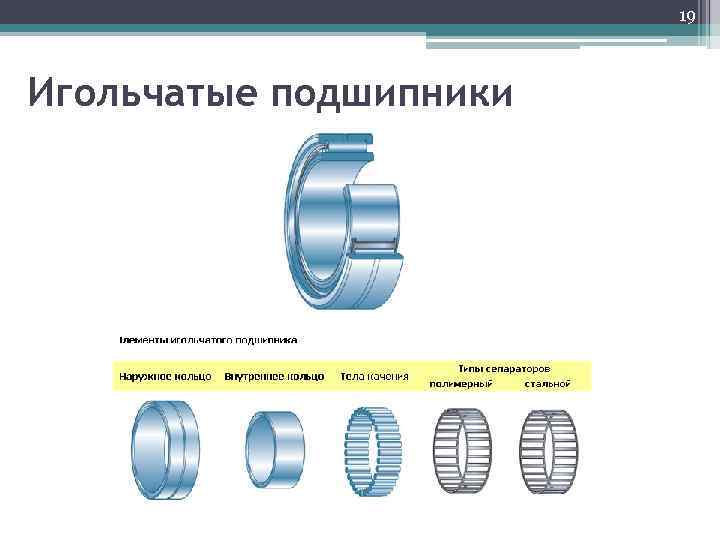

19 Игольчатые подшипники 19 Игольчатые подшипники

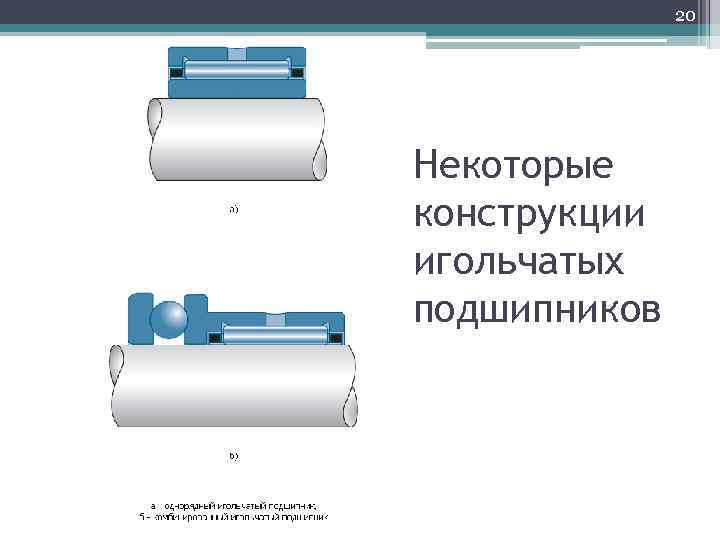

20 Некоторые конструкции игольчатых подшипников 20 Некоторые конструкции игольчатых подшипников

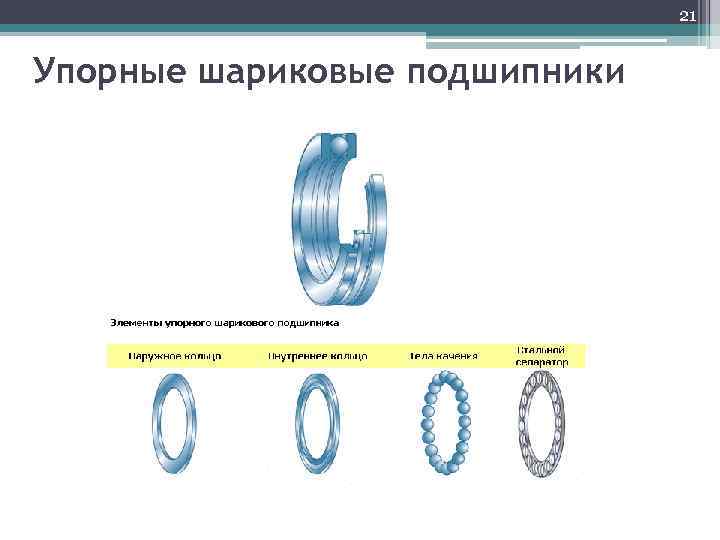

21 Упорные шариковые подшипники 21 Упорные шариковые подшипники

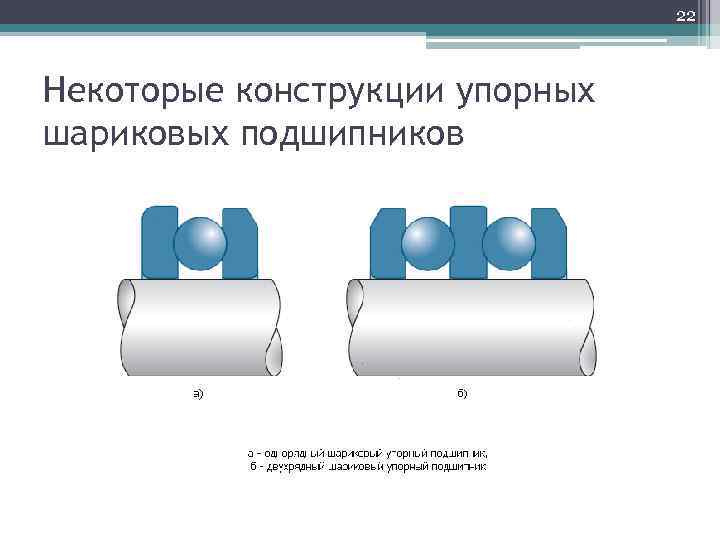

22 Некоторые конструкции упорных шариковых подшипников 22 Некоторые конструкции упорных шариковых подшипников

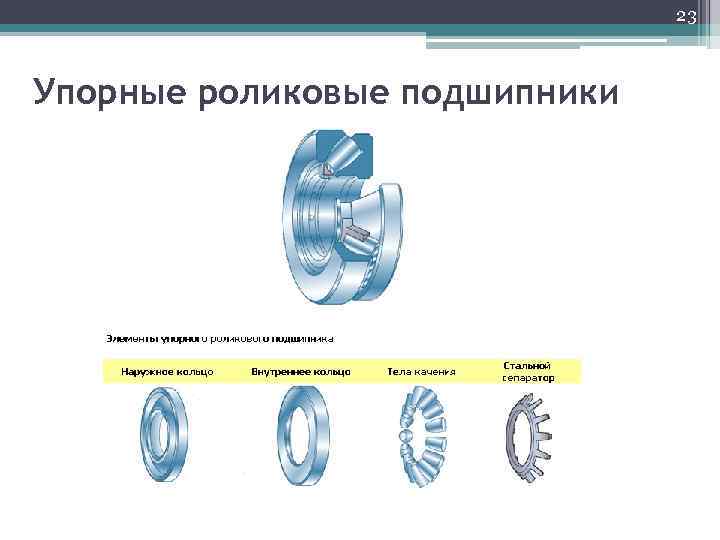

23 Упорные роликовые подшипники 23 Упорные роликовые подшипники

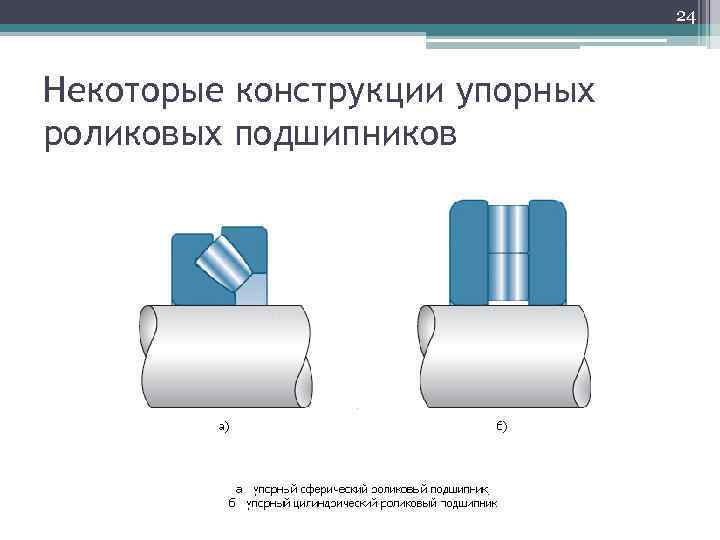

24 Некоторые конструкции упорных роликовых подшипников 24 Некоторые конструкции упорных роликовых подшипников
