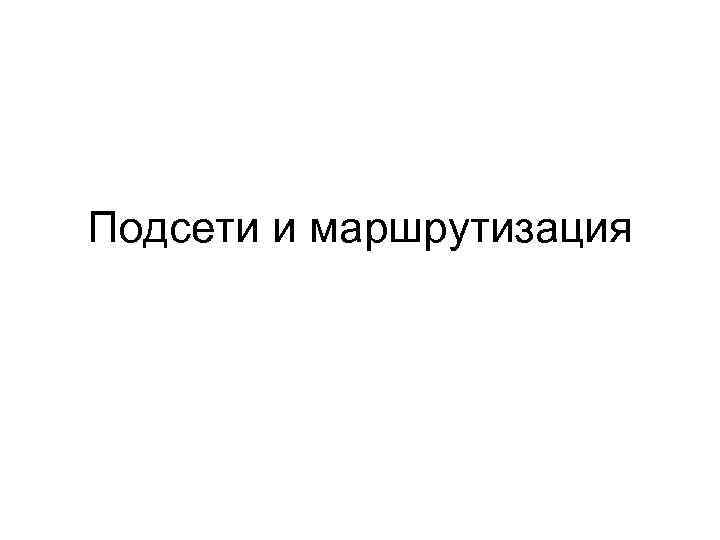

Подсети и маршрутизация

Подсети Широковещательный домен (сегмент) (англ. broadcast domain) — логический участок компьютерной сети, в котором каждое устройство может передавать данные любому другому устройству непосредственно, без использования маршрутизатора. Проблемы, возникающие при существовании одного большого широковещательного домена: • Большое количество широковещательного трафика потребляет ресурсы сетевого оборудования и физической среды; • Переполнение таблицы МАС-адресов коммутаторов. Решение этих проблем осуществляется нарезкой одного широковещательного домена на несколько маленьких широковещательных доменов (подсетей)

Подсети Отдел кадров Бухгалтерия Экономический отдел Преимущества: • Проще управлять меньшими сетями; • Общее количество трафика уменьшается; • Более гибко можно применять политики безопасности. Недостатки: • В разных подсетях должна существовать непересекающаяся адресация; • Для передачи трафика между подсетями необходимо использовать специализированное сетевое оборудование – маршрутизатор.

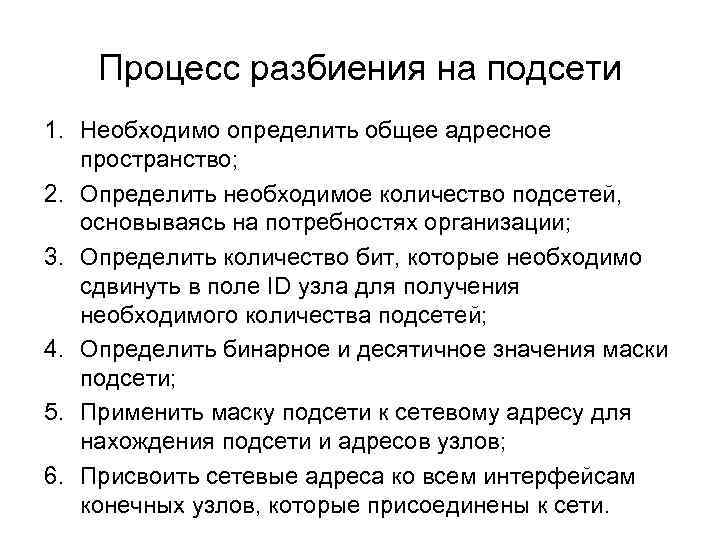

Процесс разбиения на подсети 1. Необходимо определить общее адресное пространство; 2. Определить необходимое количество подсетей, основываясь на потребностях организации; 3. Определить количество бит, которые необходимо сдвинуть в поле ID узла для получения необходимого количества подсетей; 4. Определить бинарное и десятичное значения маски подсети; 5. Применить маску подсети к сетевому адресу для нахождения подсети и адресов узлов; 6. Присвоить сетевые адреса ко всем интерфейсам конечных узлов, которые присоединены к сети.

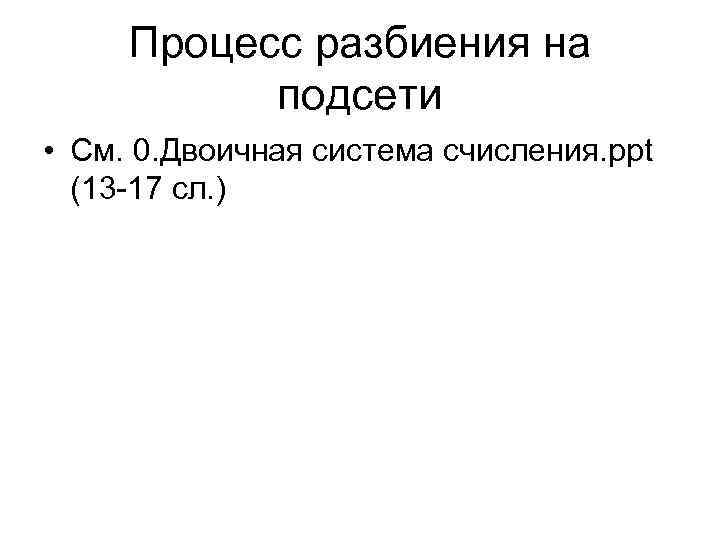

Процесс разбиения на подсети • См. 0. Двоичная система счисления. ppt (13 -17 сл. )

Маршрутизация (Routing) — процесс определения маршрута следования информации в сетях связи. Маршруты могут задаваться административно (статические маршруты), либо вычисляться с помощью алгоритмов маршрутизации, базируясь на информации о топологии и состоянии сети, полученной с помощью протоколов маршрутизации (динамические маршруты).

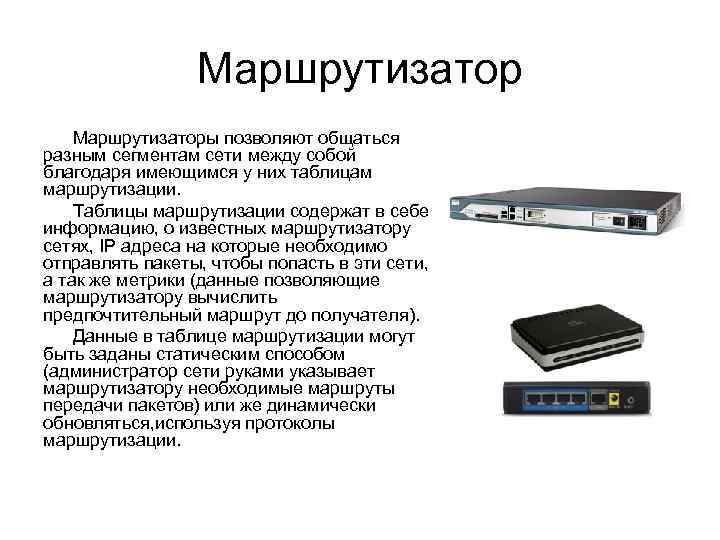

Маршрутизаторы позволяют общаться разным сегментам сети между собой благодаря имеющимся у них таблицам маршрутизации. Таблицы маршрутизации содержат в себе информацию, о известных маршрутизатору сетях, IP адреса на которые необходимо отправлять пакеты, чтобы попасть в эти сети, а так же метрики (данные позволяющие маршрутизатору вычислить предпочтительный маршрут до получателя). Данные в таблице маршрутизации могут быть заданы статическим способом (администратор сети руками указывает маршрутизатору необходимые маршруты передачи пакетов) или же динамически обновляться, используя протоколы маршрутизации.

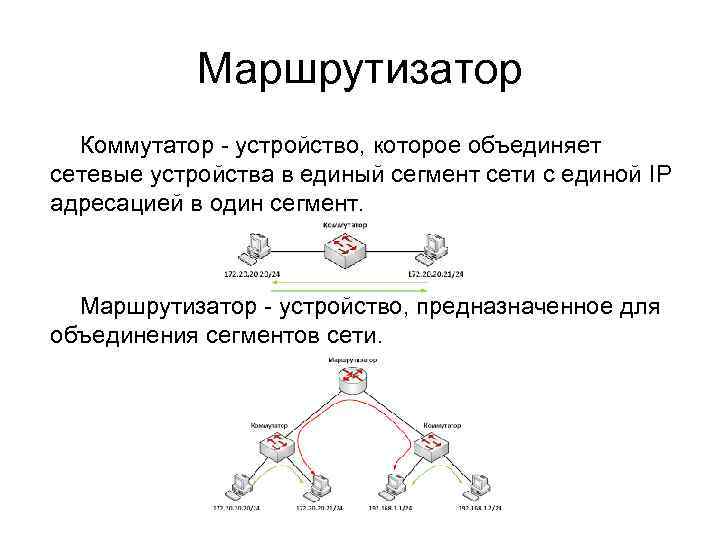

Маршрутизатор Коммутатор - устройство, которое объединяет сетевые устройства в единый сегмент сети с единой IP адресацией в один сегмент. Маршрутизатор - устройство, предназначенное для объединения сегментов сети.

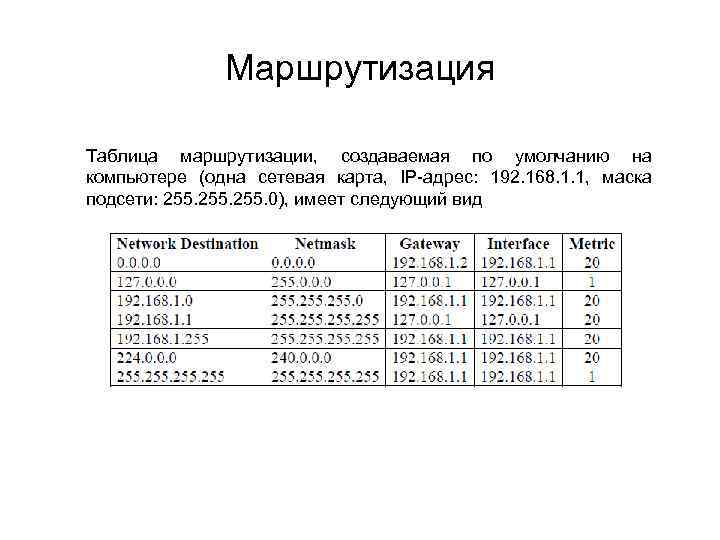

Маршрутизация Таблица маршрутизации, создаваемая по умолчанию на компьютере (одна сетевая карта, IP-адрес: 192. 168. 1. 1, маска подсети: 255. 0), имеет следующий вид

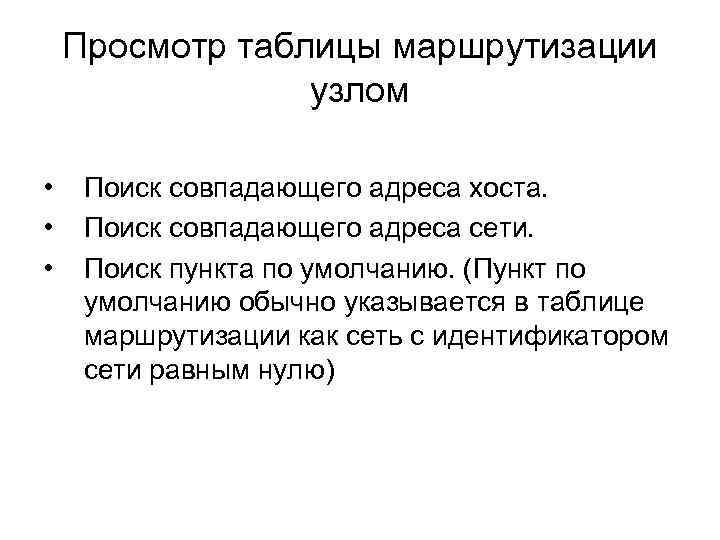

Просмотр таблицы маршрутизации узлом • • • Поиск совпадающего адреса хоста. Поиск совпадающего адреса сети. Поиск пункта по умолчанию. (Пункт по умолчанию обычно указывается в таблице маршрутизации как сеть с идентификатором сети равным нулю)

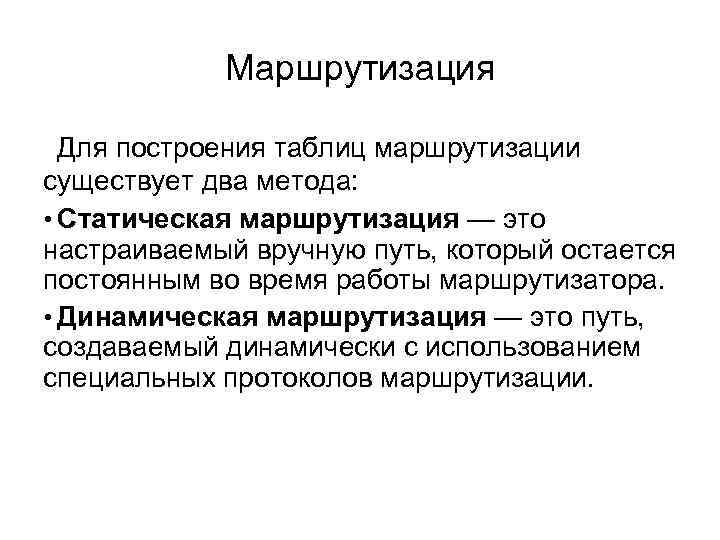

Маршрутизация Для построения таблиц маршрутизации существует два метода: • Статическая маршрутизация — это настраиваемый вручную путь, который остается постоянным во время работы маршрутизатора. • Динамическая маршрутизация — это путь, создаваемый динамически с использованием специальных протоколов маршрутизации.

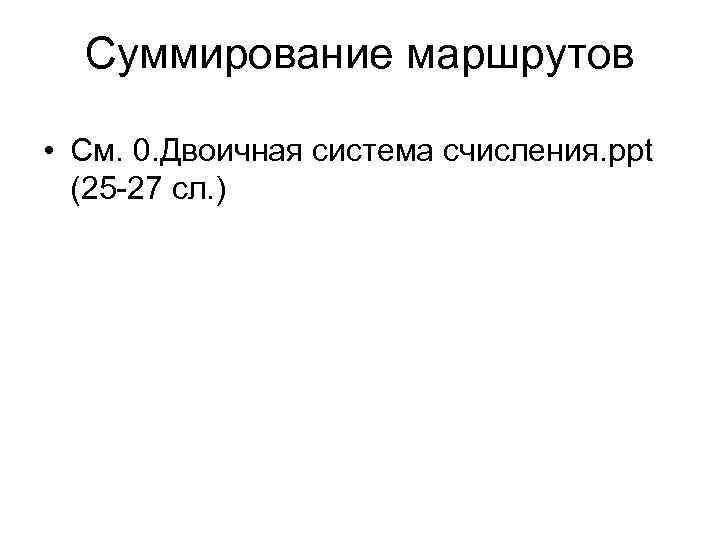

Суммирование маршрутов • См. 0. Двоичная система счисления. ppt (25 -27 сл. )

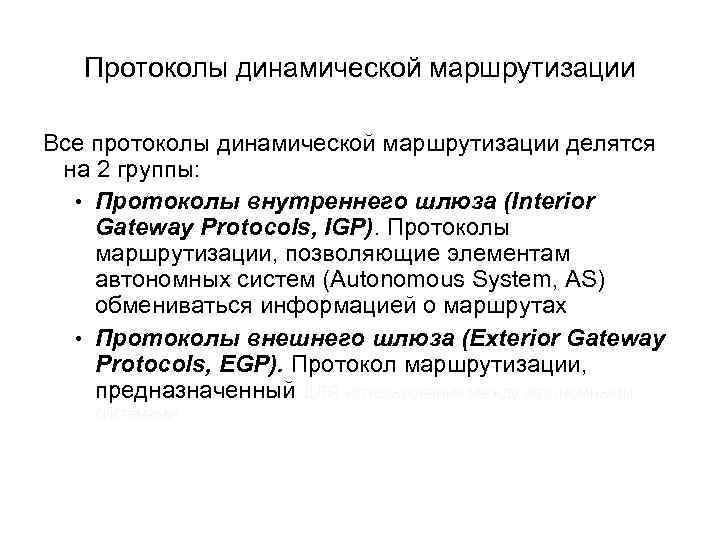

Протоколы динамической маршрутизации Все протоколы динамической маршрутизации делятся на 2 группы: • Протоколы внутреннего шлюза (Interior Gateway Protocols, IGP). Протоколы маршрутизации, позволяющие элементам автономных систем (Autonomous System, AS) обмениваться информацией о маршрутах • Протоколы внешнего шлюза (Exterior Gateway Protocols, EGP). Протокол маршрутизации, предназначенный для использования между автономными системами

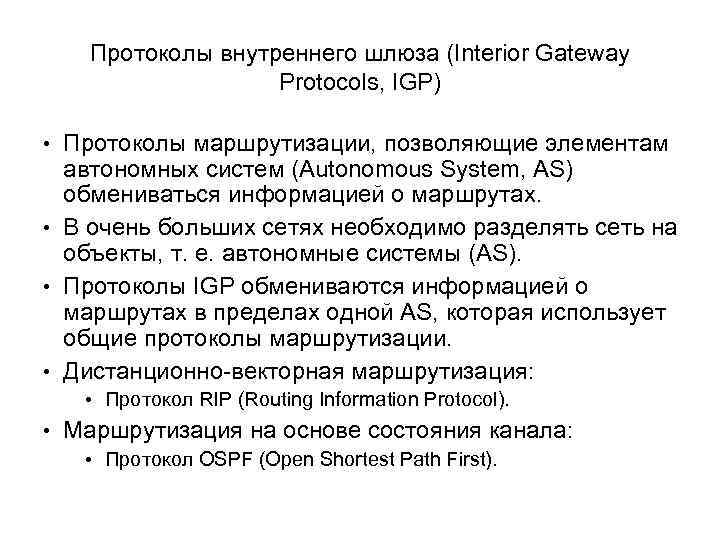

Протоколы внутреннего шлюза (Interior Gateway Protocols, IGP) • Протоколы маршрутизации, позволяющие элементам автономных систем (Autonomous System, AS) обмениваться информацией о маршрутах. • В очень больших сетях необходимо разделять сеть на объекты, т. е. автономные системы (AS). • Протоколы IGP обмениваются информацией о маршрутах в пределах одной AS, которая использует общие протоколы маршрутизации. • Дистанционно-векторная маршрутизация: • Протокол RIP (Routing Information Protocol). • Маршрутизация на основе состояния канала: • Протокол OSPF (Open Shortest Path First).

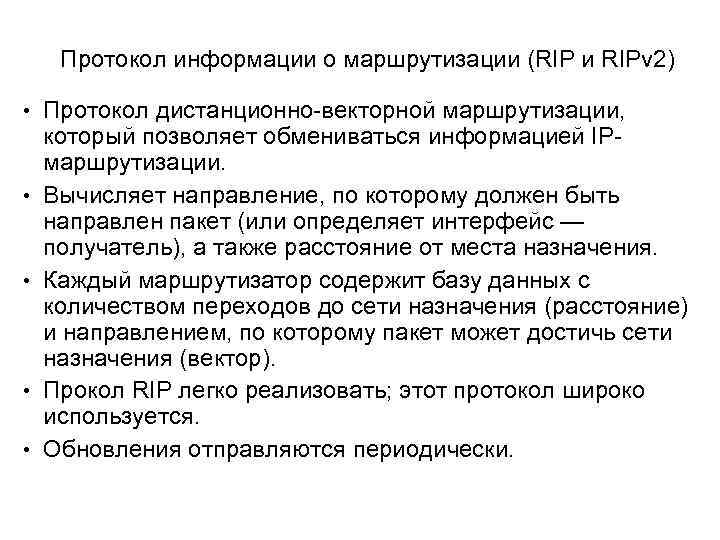

Протокол информации о маршрутизации (RIP и RIPv 2) • Протокол дистанционно-векторной маршрутизации, • • который позволяет обмениваться информацией IPмаршрутизации. Вычисляет направление, по которому должен быть направлен пакет (или определяет интерфейс — получатель), а также расстояние от места назначения. Каждый маршрутизатор содержит базу данных с количеством переходов до сети назначения (расстояние) и направлением, по которому пакет может достичь сети назначения (вектор). Прокол RIP легко реализовать; этот протокол широко используется. Обновления отправляются периодически.

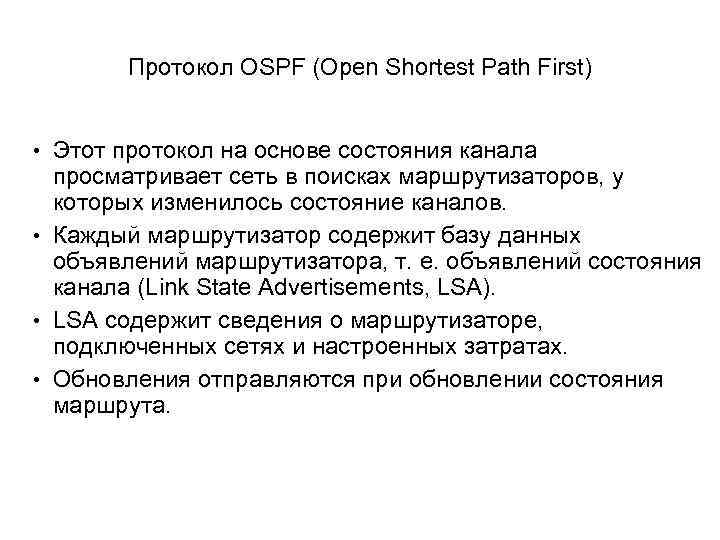

Протокол OSPF (Open Shortest Path First) • Этот протокол на основе состояния канала просматривает сеть в поисках маршрутизаторов, у которых изменилось состояние каналов. • Каждый маршрутизатор содержит базу данных объявлений маршрутизатора, т. е. объявлений состояния канала (Link State Advertisements, LSA). • LSA содержит сведения о маршрутизаторе, подключенных сетях и настроенных затратах. • Обновления отправляются при обновлении состояния маршрута.

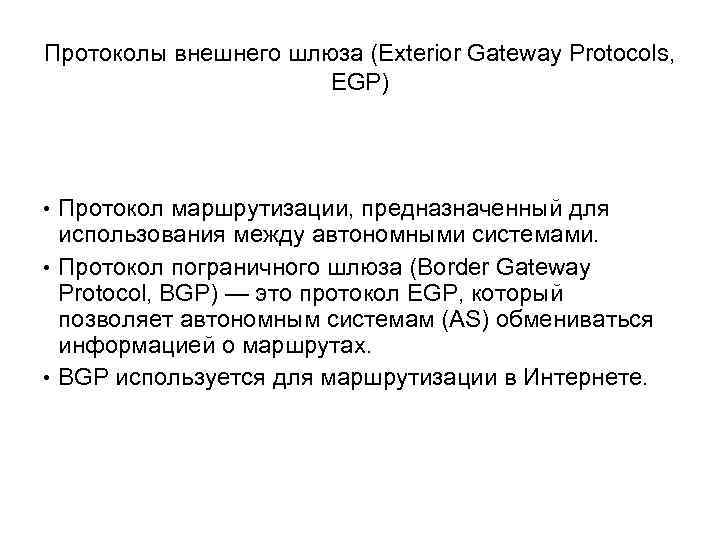

Протоколы внешнего шлюза (Exterior Gateway Protocols, EGP) • Протокол маршрутизации, предназначенный для использования между автономными системами. • Протокол пограничного шлюза (Border Gateway Protocol, BGP) — это протокол EGP, который позволяет автономным системам (AS) обмениваться информацией о маршрутах. • BGP используется для маршрутизации в Интернете.

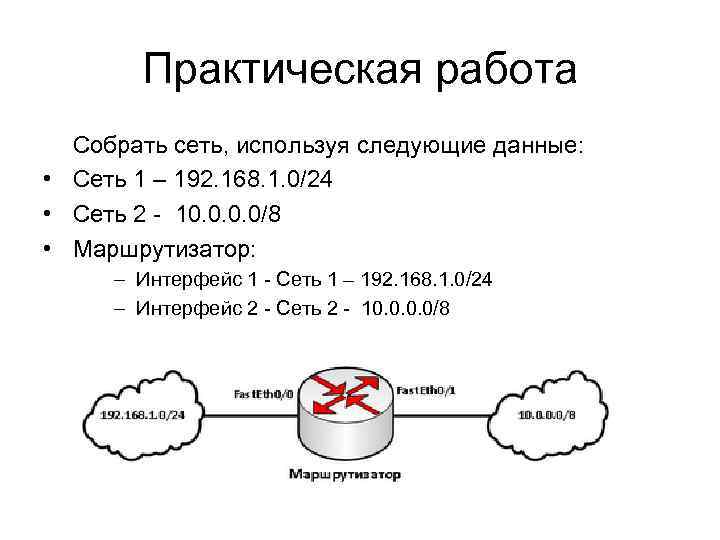

Практическая работа Собрать сеть, используя следующие данные: • Сеть 1 – 192. 168. 1. 0/24 • Сеть 2 - 10. 0/8 • Маршрутизатор: – Интерфейс 1 - Сеть 1 – 192. 168. 1. 0/24 – Интерфейс 2 - Сеть 2 - 10. 0/8

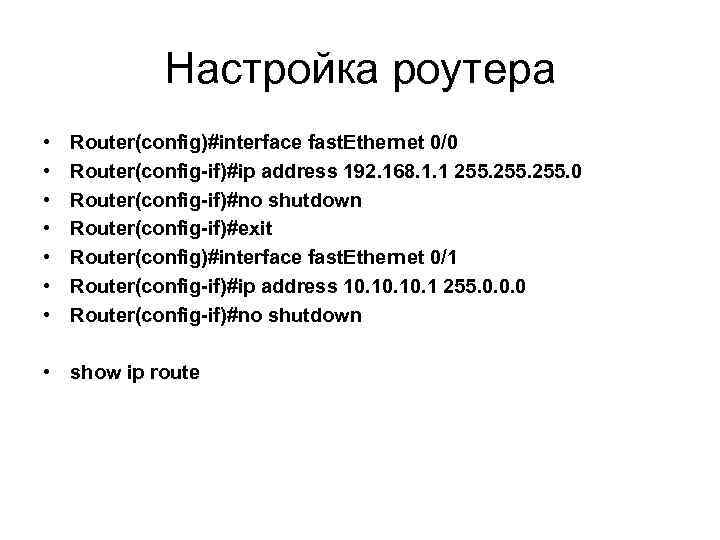

Настройка роутера • • Router(config)#interface fast. Ethernet 0/0 Router(config-if)#ip address 192. 168. 1. 1 255. 0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#interface fast. Ethernet 0/1 Router(config-if)#ip address 10. 10. 1 255. 0. 0. 0 Router(config-if)#no shutdown • show ip route

Практическая работа • • Собрать сеть, используя следующие данные: Сеть 1 – 192. 168. 1. 0/24 Сеть 2 - 192. 168. 2. 0/24 Сеть 3 - 172. 20. 0. 0/16 Сеть 4 - 10. 0/8

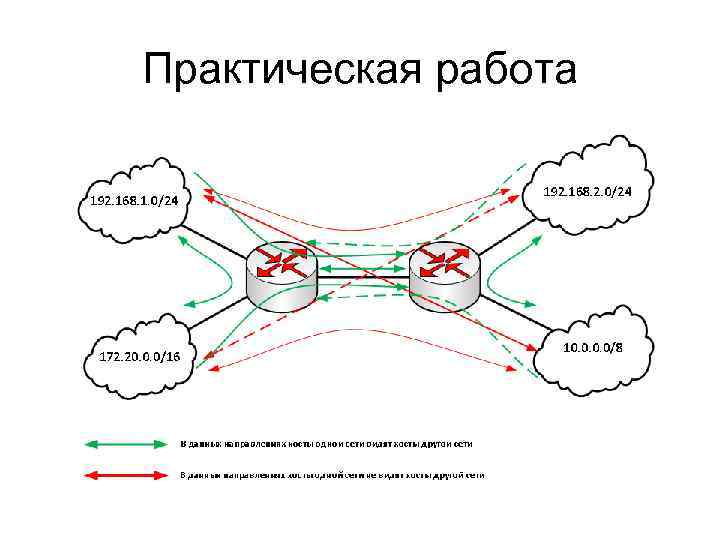

Практическая работа

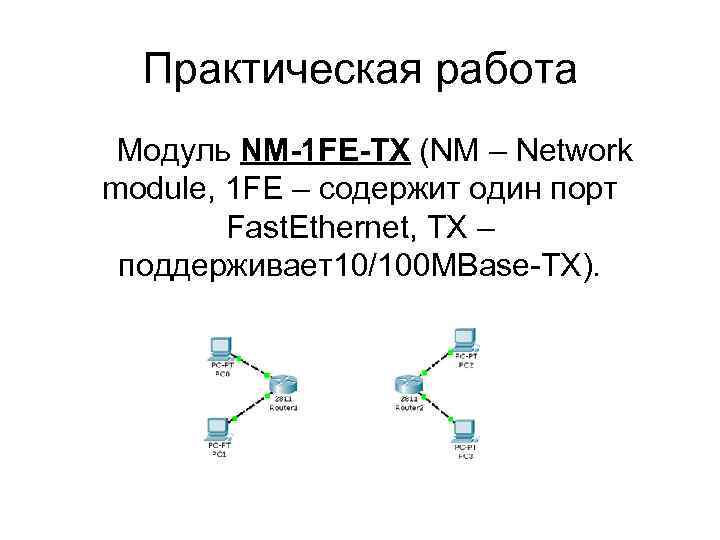

Практическая работа Модуль NM-1 FE-TX (NM – Network module, 1 FE – содержит один порт Fast. Ethernet, TX – поддерживает10/100 MBase-TX).

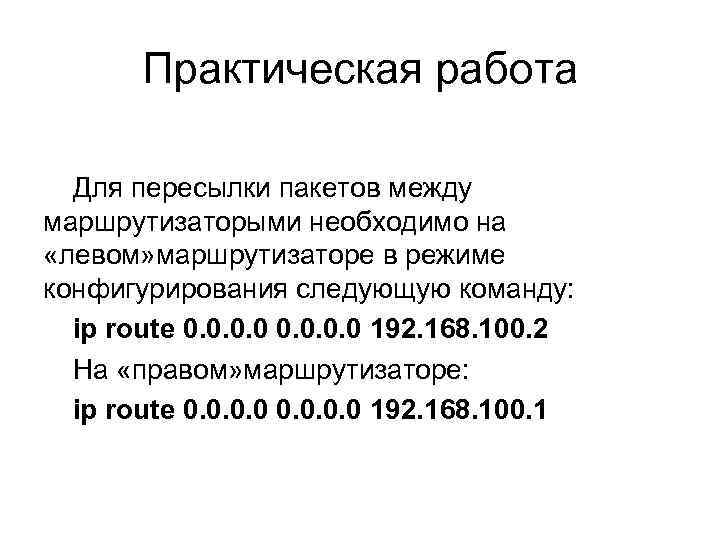

Практическая работа Для пересылки пакетов между маршрутизаторыми необходимо на «левом» маршрутизаторе в режиме конфигурирования следующую команду: ip route 0. 0 192. 168. 100. 2 На «правом» маршрутизаторе: ip route 0. 0 192. 168. 100. 1

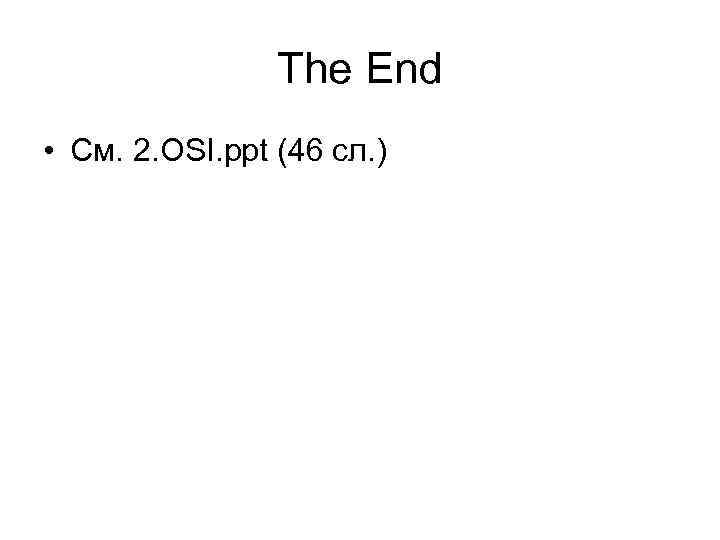

The End • См. 2. OSI. ppt (46 сл. )
