Подключение к энергосистеме ØСобственная электростанция ØПодключение на напряжении распределения ØПодключение на повышенном напряжении В проектной практике имеет место деление системы электроснабжения энергоемкого промышленного предприятия на внешнее электроснабжение (электрические сети энергосистемы до приемных пунктов электроэнергии на предприятии) и внутреннее электроснабжение (от приемных пунктов до потребителя предприятия).
При централизованном электроснабжении на крупных промышленных предприятиях может предусматриваться сооружение собственного источника питания: v при значительной потребности в паре и горячей воде; v при наличии на предприятии отходного топлива (газа и т. п. ); v при недостаточной мощности энергосистемы; v при наличии повышенных требований к бесперебойности питания.

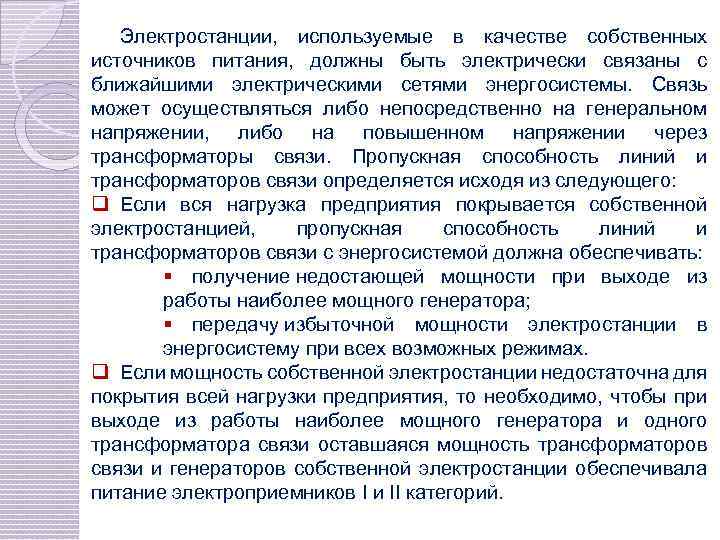

Электростанции, используемые в качестве собственных источников питания, должны быть электрически связаны с ближайшими электрическими сетями энергосистемы. Связь может осуществляться либо непосредственно на генеральном напряжении, либо на повышенном напряжении через трансформаторы связи. Пропускная способность линий и трансформаторов связи определяется исходя из следующего: q Если вся нагрузка предприятия покрывается собственной электростанцией, пропускная способность линий и трансформаторов связи с энергосистемой должна обеспечивать: § получение недостающей мощности при выходе из работы наиболее мощного генератора; § передачу избыточной мощности электростанции в энергосистему при всех возможных режимах. q Если мощность собственной электростанции недостаточна для покрытия всей нагрузки предприятия, то необходимо, чтобы при выходе из работы наиболее мощного генератора и одного трансформатора связи оставшаяся мощность трансформаторов связи и генераторов собственной электростанции обеспечивала питание электроприемников I и II категорий.

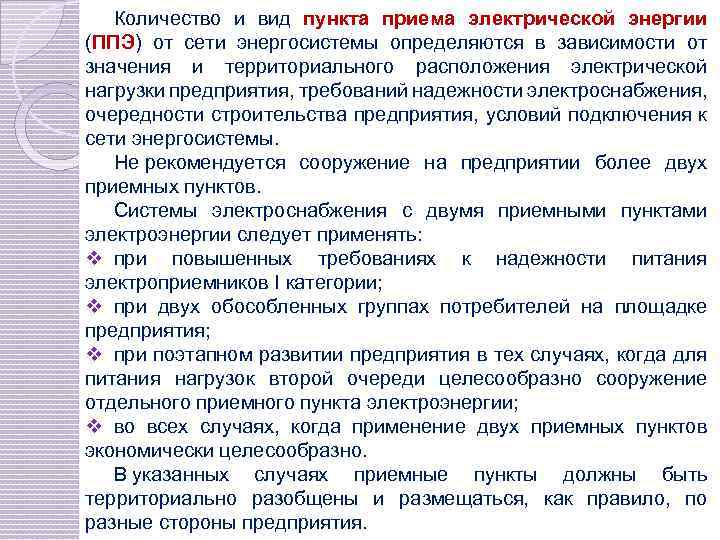

Количество и вид пункта приема электрической энергии (ППЭ) от сети энергосистемы определяются в зависимости от значения и территориального расположения электрической нагрузки предприятия, требований надежности электроснабжения, очередности строительства предприятия, условий подключения к сети энергосистемы. Не рекомендуется сооружение на предприятии более двух приемных пунктов. Системы электроснабжения с двумя приемными пунктами электроэнергии следует применять: v при повышенных требованиях к надежности питания электроприемников I категории; v при двух обособленных группах потребителей на площадке предприятия; v при поэтапном развитии предприятия в тех случаях, когда для питания нагрузок второй очереди целесообразно сооружение отдельного приемного пункта электроэнергии; v во всех случаях, когда применение двух приемных пунктов экономически целесообразно. В указанных случаях приемные пункты должны быть территориально разобщены и размещаться, как правило, по разные стороны предприятия.

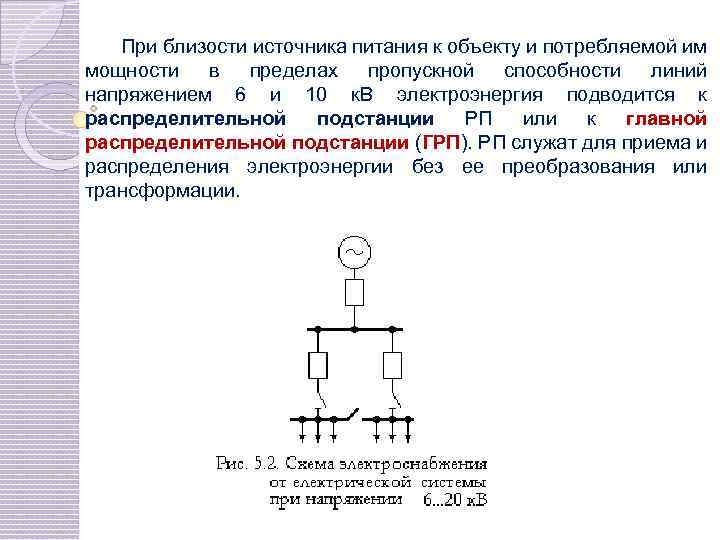

При близости источника питания к объекту и потребляемой им мощности в пределах пропускной способности линий напряжением 6 и 10 к. В электроэнергия подводится к распределительной подстанции РП или к главной распределительной подстанции (ГРП). РП служат для приема и распределения электроэнергии без ее преобразования или трансформации.
Узловой распределительной подстанцией (УРП) называется центральная подстанция объекта напряжением 35. . . 220 к. В, получающая питание от энергосистемы и распределяющая ее по подстанциям глубоких вводов на территории объекта. Применяется для крупных энергоемких предприятий с электрической нагрузкой порядка 100 -150 МВт и выше.

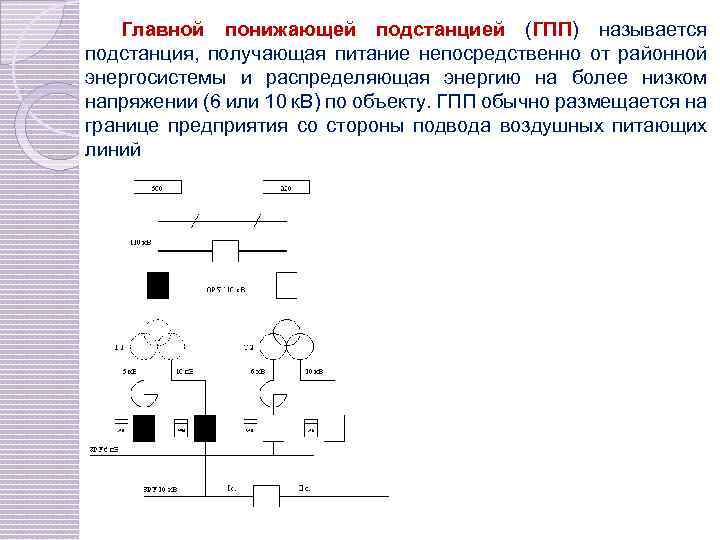

Главной понижающей подстанцией (ГПП) называется подстанция, получающая питание непосредственно от районной энергосистемы и распределяющая энергию на более низком напряжении (6 или 10 к. В) по объекту. ГПП обычно размещается на границе предприятия со стороны подвода воздушных питающих линий
Подстанцией глубокого ввода (ПГВ) называется подстанция на напряжение 35. . . 220 к. В, выполненная по упрощенным схемам коммутации на первичном напряжении, получающая питание непосредственно от энергосистемы или от УРП. ПГВ обычно предназначается для питания отдельного объекта (крупного цеха) или района предприятия.

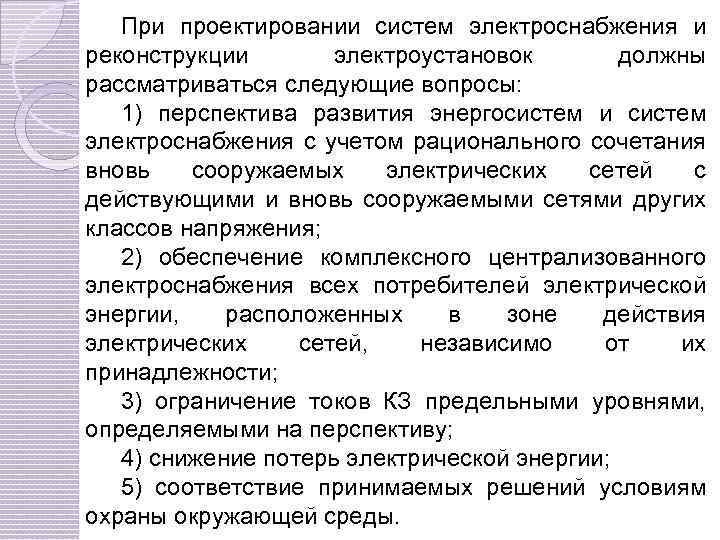

При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы: 1) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения; 2) обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности; 3) ограничение токов КЗ предельными уровнями, определяемыми на перспективу; 4) снижение потерь электрической энергии; 5) соответствие принимаемых решений условиям охраны окружающей среды.

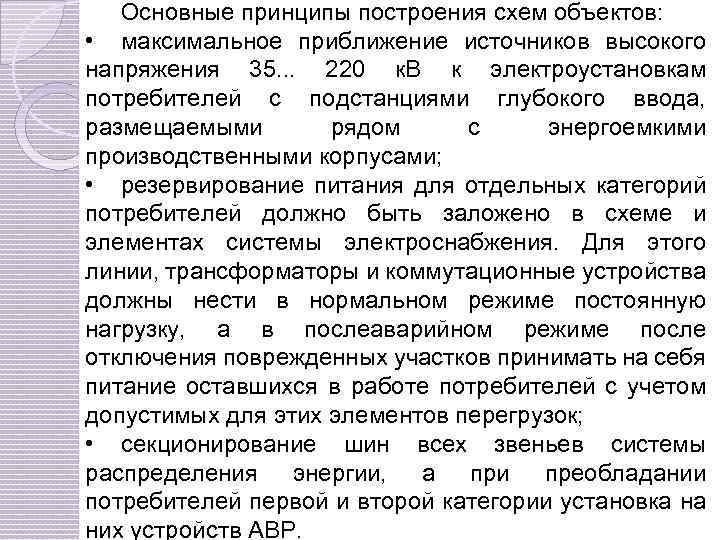

Основные принципы построения схем объектов: • максимальное приближение источников высокого напряжения 35. . . 220 к. В к электроустановкам потребителей с подстанциями глубокого ввода, размещаемыми рядом с энергоемкими производственными корпусами; • резервирование питания для отдельных категорий потребителей должно быть заложено в схеме и элементах системы электроснабжения. Для этого линии, трансформаторы и коммутационные устройства должны нести в нормальном режиме постоянную нагрузку, а в послеаварийном режиме после отключения поврежденных участков принимать на себя питание оставшихся в работе потребителей с учетом допустимых для этих элементов перегрузок; • секционирование шин всех звеньев системы распределения энергии, а при преобладании потребителей первой и второй категории установка на них устройств АВР.
Рис. 5. 5. Магистральные схемы с одно торонним с питанием: а - одиночные; 6 ~ двойные с резервирова ием н на НН Рис. 5. 6. Схема одиночных магистралей с частичным резервированием по связям вторичного напряжения
Магистральная схема распределения электроэнергии с применением мощных токопроводов
Магистральная схема встречная с двусторонним питанием

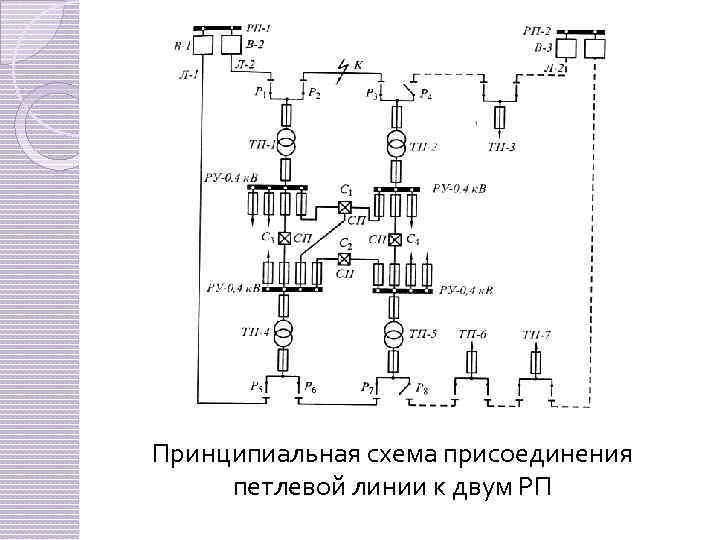

Принципиальная схема присоединения петлевой линии к двум РП
Схемы распределительной сети жилых домов напряжением до 1 к. В

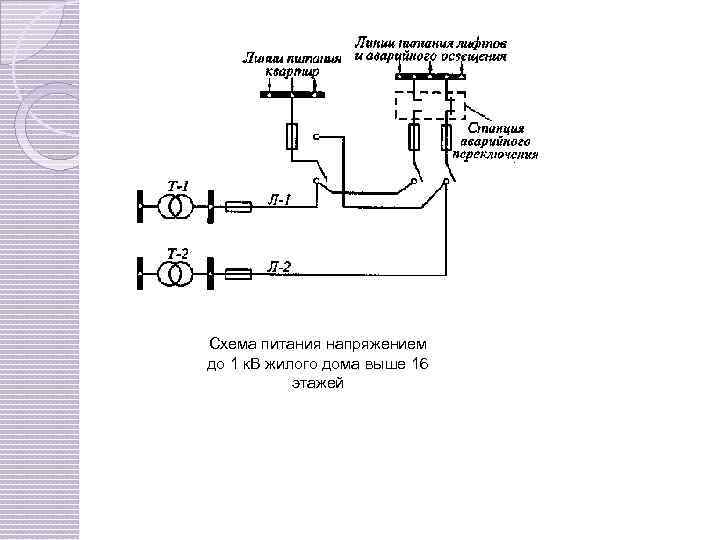

Схема питания напряжением до 1 к. В жилого дома выше 16 этажей

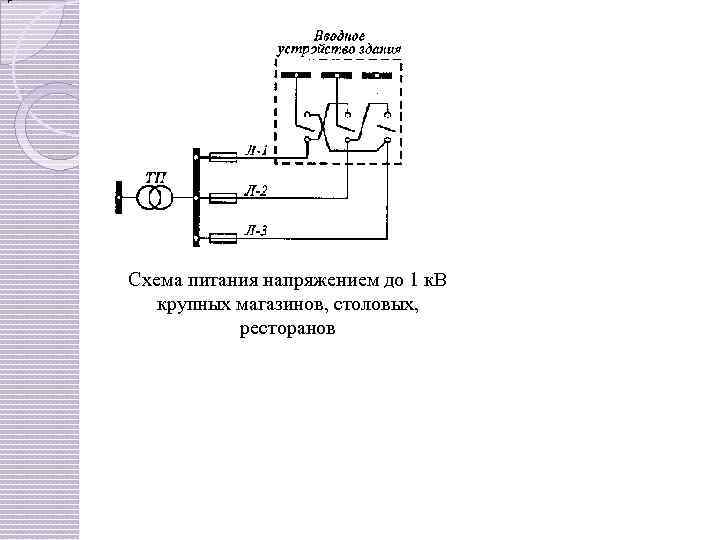

Р Схема питания напряжением до 1 к. В крупных магазинов, столовых, ресторанов
Магистральная схема питания элсктроприемников Магистральная схема цеховой сети с двусторонним питанием
Для питания большого числа электроприемников сравнительно небольшой мощности, относительно равномерно распределенных по площади цеха, применяются схемы с двумя видами магистральных линий: питающими и распределительными
Схема распределительных магистралей, подключенных непосредственно к шинам комплектной трансформаторной подстанции
Схема радиального питания электроприемников цеха

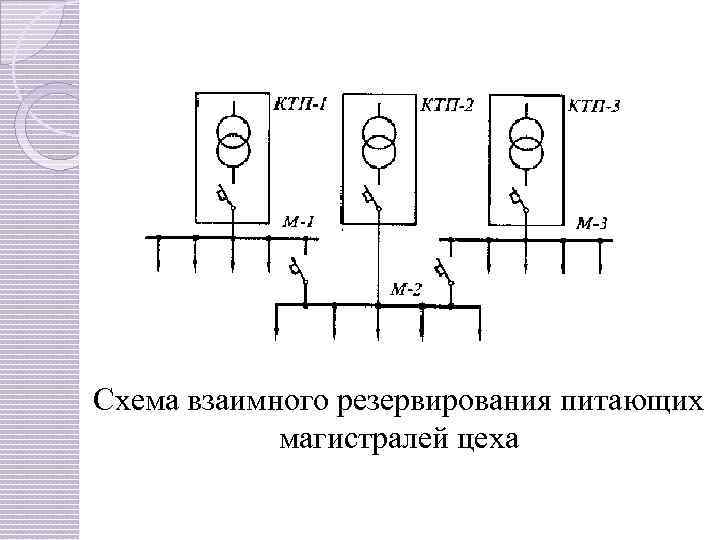

Схема взаимного резервирования питающих магистралей цеха
