ПОДГОТОВКА ГОРНЫХ ПОРОД К ВЫЕМКЕ (ОСНОВЫ ГОРНОГО ДЕЛА) ПОДГОТОВКА ГОРНЫХ ПОРОД К ВЫЕМКЕ (ОСНОВЫ ГОРНОГО ДЕЛА)

Технологическая характеристика горных пород Ш скальные и полускальные (в естественном их состоянии) Ш разрушенные Технологическая характеристика горных пород Ш скальные и полускальные (в естественном их состоянии) Ш разрушенные (искусственно или естественно измененные породы первой группы) Ш плотные, мягкие (связные) и сыпучие

Скальные и полускальные породы К скальным породам относятся большинство изверженных и метаморфических, а также Скальные и полускальные породы К скальным породам относятся большинство изверженных и метаморфических, а также некоторые осадочные породы, насыщенные водой и характеризующиеся пределом прочности при одноосном сжатии в куске (образце) более 50 МПа

кварцит габбро Скальные породы гранит базальт песчаник известняк кварцит габбро Скальные породы гранит базальт песчаник известняк

Полускальные породы К полускальным породам выветрелые изверженные и метаморфические породы и в основном коренные Полускальные породы К полускальным породам выветрелые изверженные и метаморфические породы и в основном коренные осадочные породы. Предел их прочности при одноосном сжатии в куске от 20 более 50 МПа

Полускальные породы сланец уголь ракушечник каменная соль алевролит гипс Полускальные породы сланец уголь ракушечник каменная соль алевролит гипс

Разрушенные породы В результате воздействия взрыва, механического разрушения и дробления или природных сил скальные Разрушенные породы В результате воздействия взрыва, механического разрушения и дробления или природных сил скальные и полускальные породы переходят в разрушенное состояние и становятся пригодными для погрузки и перемещения обычными техническими средствами.

Коэффициент разрыхления Отношение объема горной породы (Vр) в разрыхленном, насыпанном виде к ее объему Коэффициент разрыхления Отношение объема горной породы (Vр) в разрыхленном, насыпанном виде к ее объему в массиве (Vм) Кр = Vр Vм

Плотные, мягкие и сыпучие породы Плотные породы – предел их прочности при одноосном сжатии Плотные, мягкие и сыпучие породы Плотные породы – предел их прочности при одноосном сжатии в куске от 5 до 20 МПа Мягкие породы – предел их прочности при одноосном сжатии в куске от 1 до 5 МПа Сыпучие породы – однородные пески –

Подготовка пород к выемке – технологический процесс, направленный на разупрочнение или изменение агрегатного состояния Подготовка пород к выемке – технологический процесс, направленный на разупрочнение или изменение агрегатного состояния горных пород с целью облегчения их последующей выемки

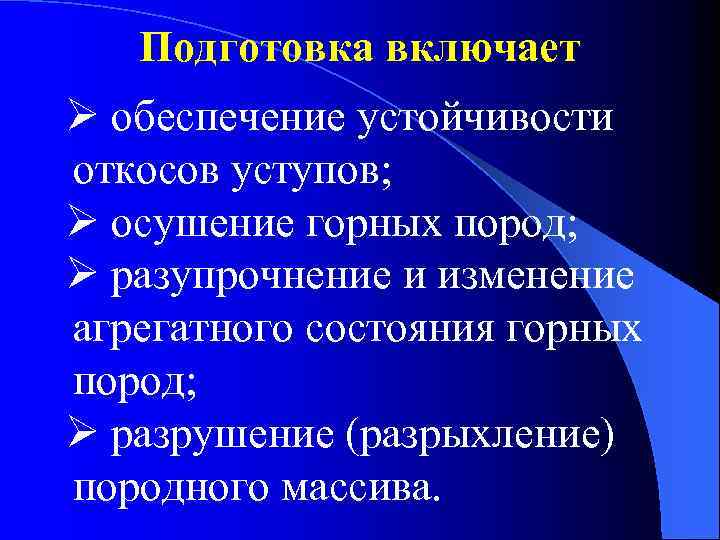

Подготовка включает Ø обеспечение устойчивости откосов уступов; Ø осушение горных пород; Ø разупрочнение и Подготовка включает Ø обеспечение устойчивости откосов уступов; Ø осушение горных пород; Ø разупрочнение и изменение агрегатного состояния горных пород; Ø разрушение (разрыхление) породного массива.

Способы подготовки горных пород к выемке Ø механический Ø гидравлический Ø физический Ø химический Способы подготовки горных пород к выемке Ø механический Ø гидравлический Ø физический Ø химический Ø комбинированный Ø взрывной

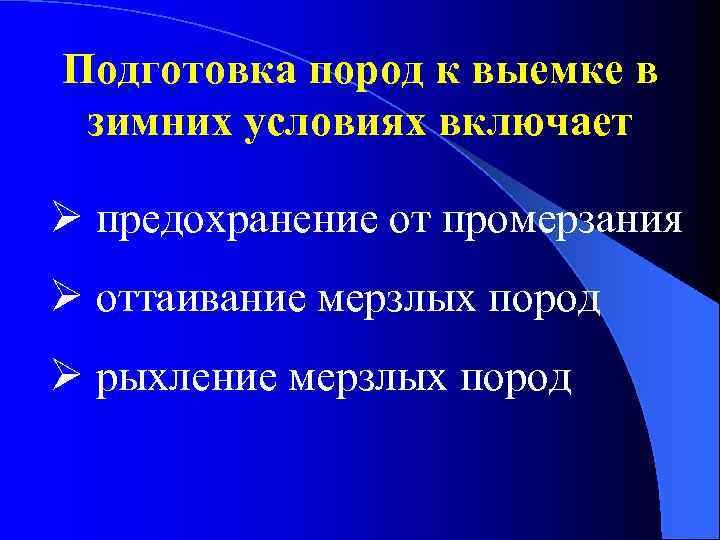

Подготовка пород к выемке в зимних условиях включает Ø предохранение от промерзания Ø оттаивание Подготовка пород к выемке в зимних условиях включает Ø предохранение от промерзания Ø оттаивание мерзлых пород Ø рыхление мерзлых пород

Предохранение пород от промерзания Ø Вспашка и боронование поверхности Ø Глубокое рыхление Ø Создание Предохранение пород от промерзания Ø Вспашка и боронование поверхности Ø Глубокое рыхление Ø Создание ледовоздушных покровов Ø Утепление теплоизоляционными материалами Ø Химическая обработка поверхности

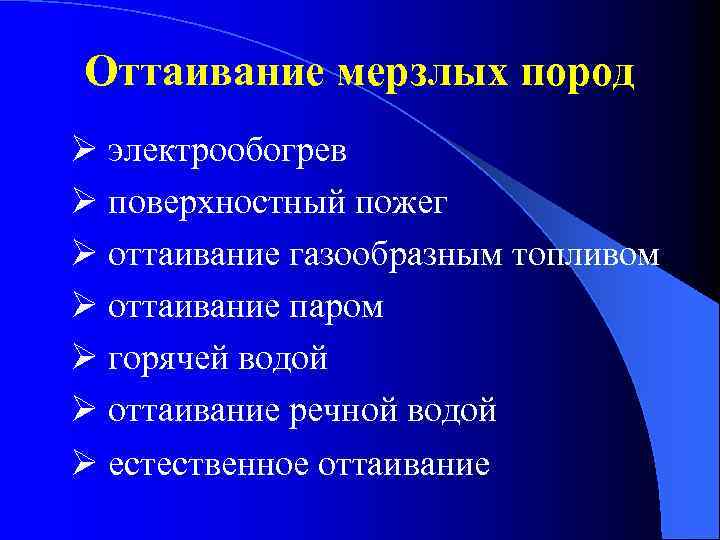

Оттаивание мерзлых пород Ø электрообогрев Ø поверхностный пожег Ø оттаивание газообразным топливом Ø оттаивание Оттаивание мерзлых пород Ø электрообогрев Ø поверхностный пожег Ø оттаивание газообразным топливом Ø оттаивание паром Ø горячей водой Ø оттаивание речной водой Ø естественное оттаивание

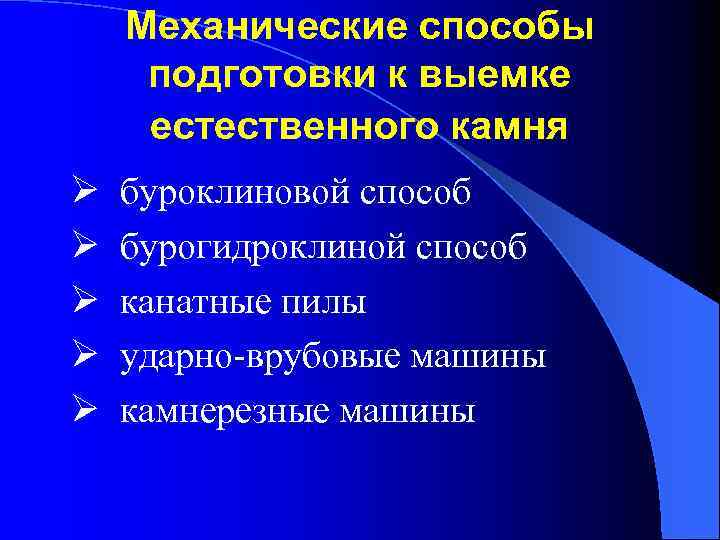

Механические способы подготовки к выемке естественного камня Ø буроклиновой способ Ø бурогидроклиной способ Ø Механические способы подготовки к выемке естественного камня Ø буроклиновой способ Ø бурогидроклиной способ Ø канатные пилы Ø ударно-врубовые машины Ø камнерезные машины

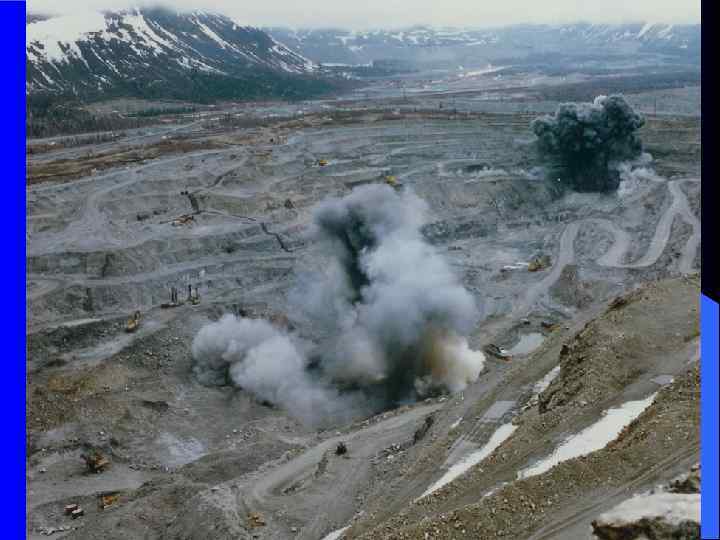

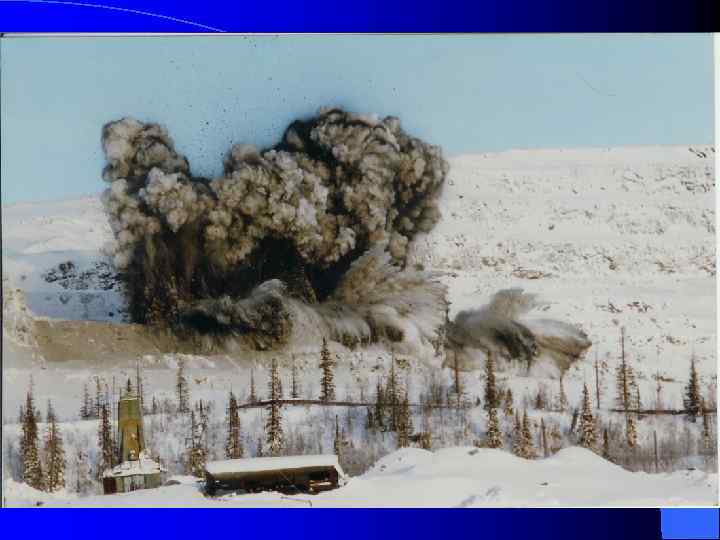

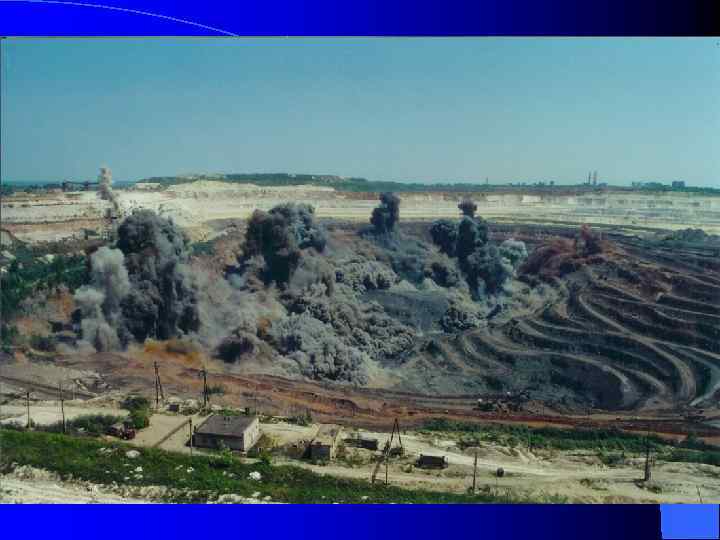

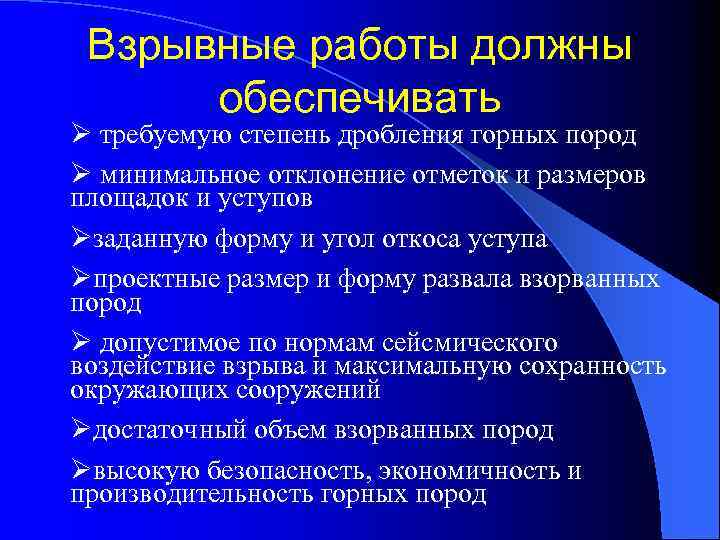

Взрывные работы должны обеспечивать Ø требуемую степень дробления горных пород Ø минимальное отклонение отметок Взрывные работы должны обеспечивать Ø требуемую степень дробления горных пород Ø минимальное отклонение отметок и размеров площадок и уступов Øзаданную форму и угол откоса уступа Øпроектные размер и форму развала взорванных пород Ø допустимое по нормам сейсмического воздействие взрыва и максимальную сохранность окружающих сооружений Øдостаточный объем взорванных пород Øвысокую безопасность, экономичность и производительность горных пород

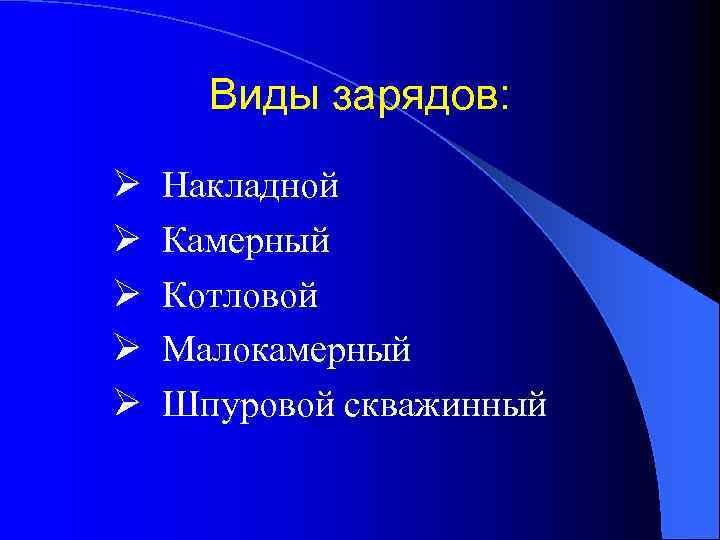

Виды зарядов: Ø Накладной Ø Камерный Ø Котловой Ø Малокамерный Ø Шпуровой скважинный Виды зарядов: Ø Накладной Ø Камерный Ø Котловой Ø Малокамерный Ø Шпуровой скважинный

Буровые работы – определенная совокупность и последовательность выполнения операций при строительстве, эксплуатации и исследовании Буровые работы – определенная совокупность и последовательность выполнения операций при строительстве, эксплуатации и исследовании скважин и бурении горнотехнических сооружений

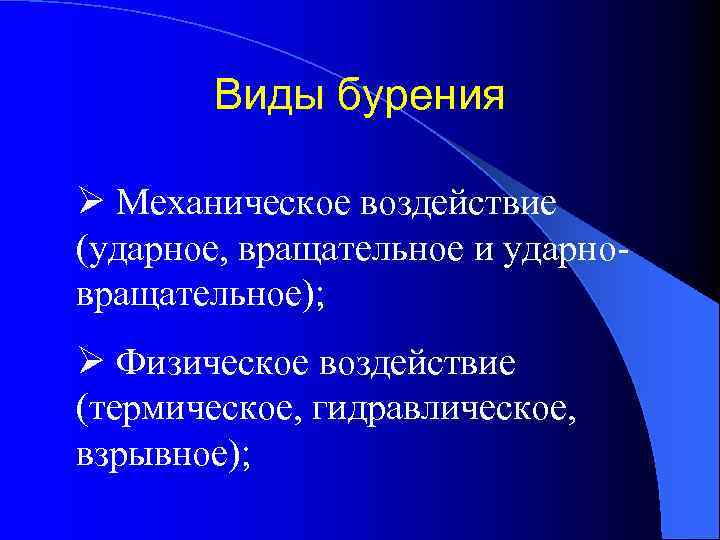

Виды бурения Ø Механическое воздействие (ударное, вращательное и ударновращательное); Ø Физическое воздействие (термическое, гидравлическое, Виды бурения Ø Механическое воздействие (ударное, вращательное и ударновращательное); Ø Физическое воздействие (термическое, гидравлическое, взрывное);

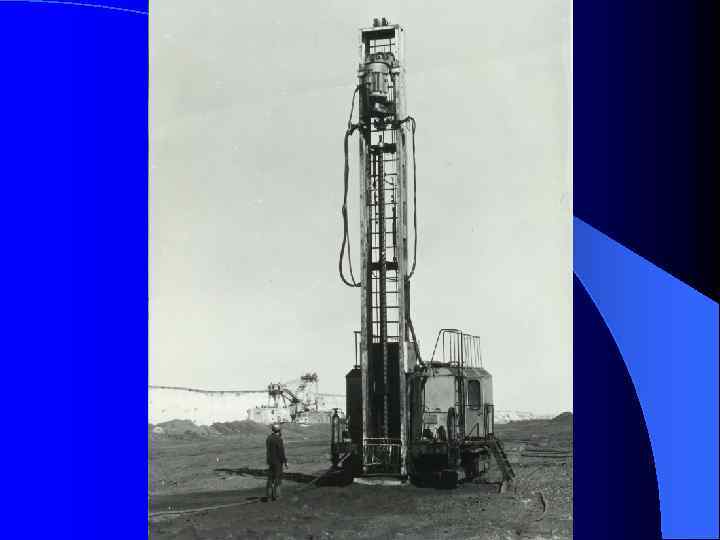

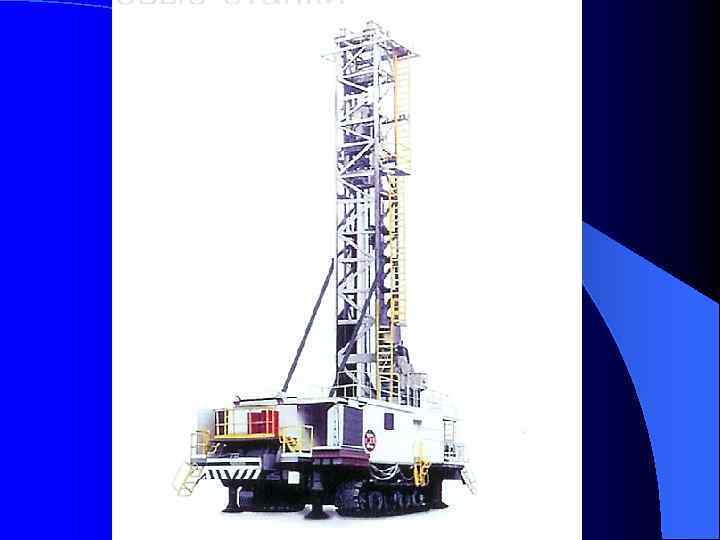

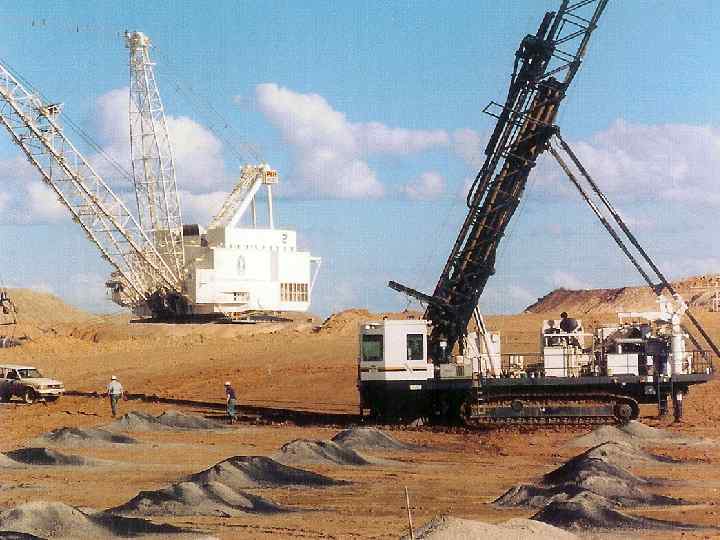

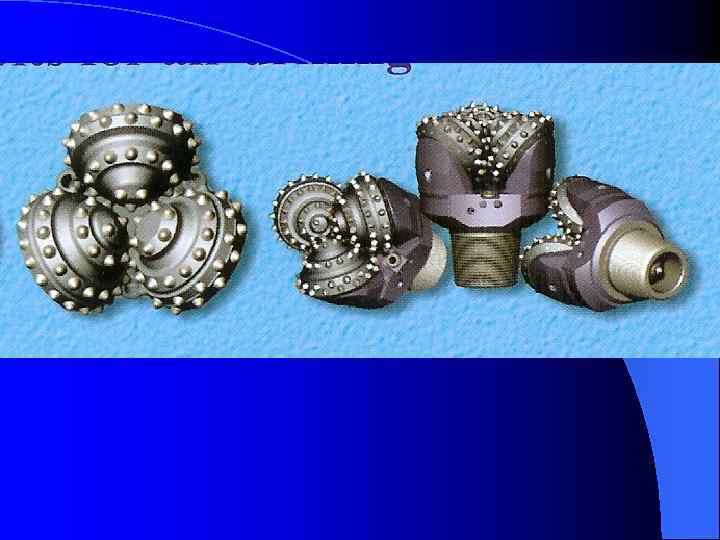

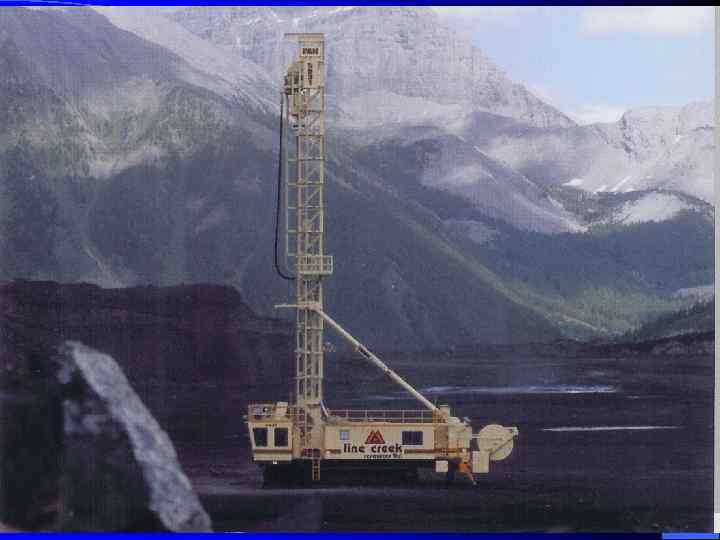

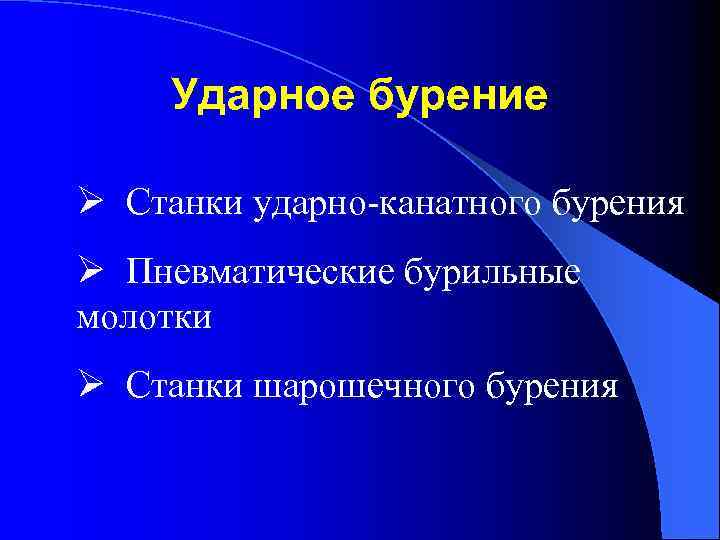

Ударное бурение Ø Станки ударно-канатного бурения Ø Пневматические бурильные молотки Ø Станки шарошечного бурения Ударное бурение Ø Станки ударно-канатного бурения Ø Пневматические бурильные молотки Ø Станки шарошечного бурения

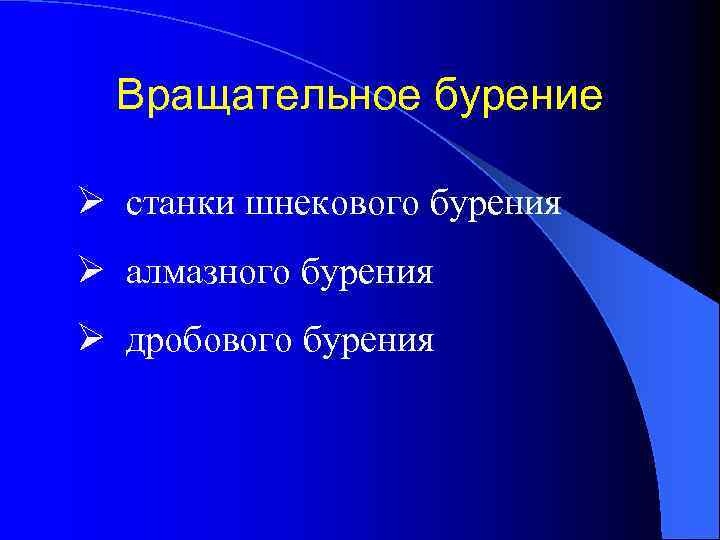

Вращательное бурение Ø станки шнекового бурения Ø алмазного бурения Ø дробового бурения Вращательное бурение Ø станки шнекового бурения Ø алмазного бурения Ø дробового бурения

Ударно-вращательное бурение Ø станки с погружными пневмоударниками Ударно-вращательное бурение Ø станки с погружными пневмоударниками

Термическое (огневое) бурение Термическое (огневое) бурение

Взрываемость горных пород – сопротивляемость горных пород разрушению под действием взрывного заряда ВВ Взрываемость горных пород – сопротивляемость горных пород разрушению под действием взрывного заряда ВВ

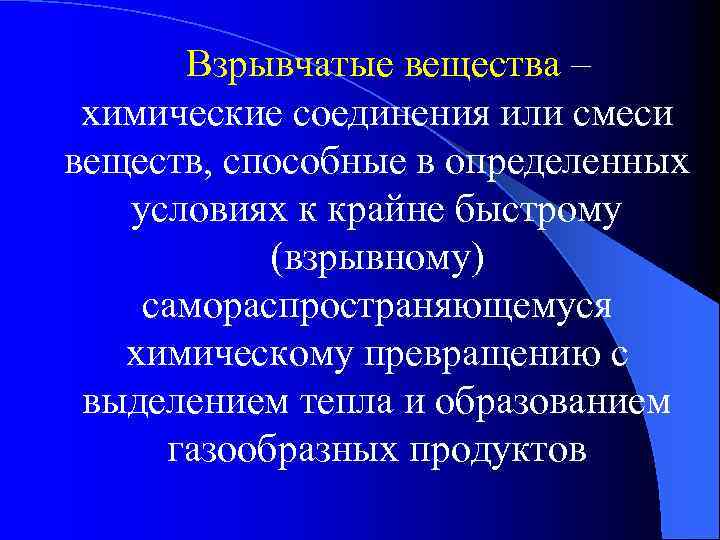

Взрывчатые вещества – химические соединения или смеси веществ, способные в определенных условиях к крайне Взрывчатые вещества – химические соединения или смеси веществ, способные в определенных условиях к крайне быстрому (взрывному) самораспространяющемуся химическому превращению с выделением тепла и образованием газообразных продуктов

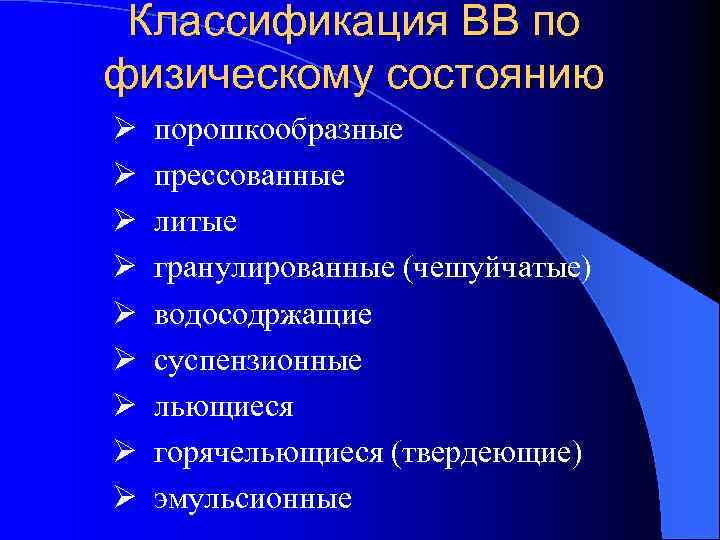

Классификация ВВ по физическому состоянию Ø порошкообразные Ø прессованные Ø литые Ø гранулированные (чешуйчатые) Классификация ВВ по физическому состоянию Ø порошкообразные Ø прессованные Ø литые Ø гранулированные (чешуйчатые) Ø водосодржащие Ø суспензионные Ø льющиеся Ø горячельющиеся (твердеющие) Ø эмульсионные
