ПОДГОТОВКА ЭЛЕМЕНТОВ К ПОДЪЕМУ И СТРОПОВКЕ Волков С

ПОДГОТОВКА ЭЛЕМЕНТОВ К ПОДЪЕМУ И СТРОПОВКЕ Волков С. А

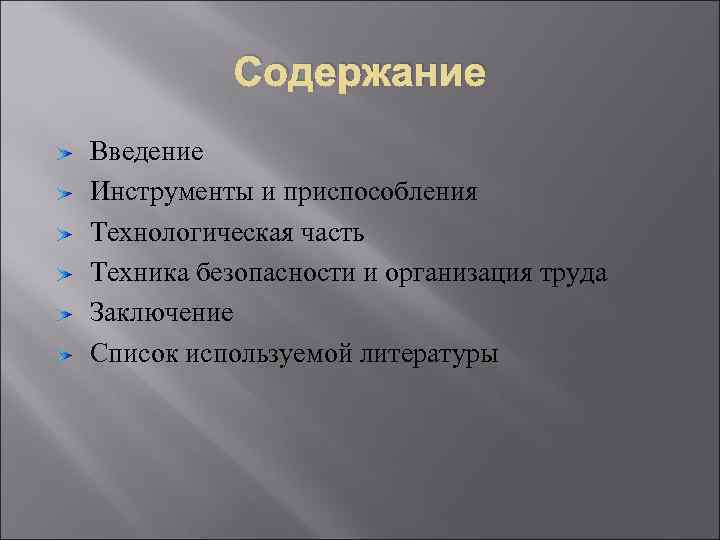

Содержание Введение Инструменты и приспособления Технологическая часть Техника безопасности и организация труда Заключение Список используемой литературы

Введение Монтажом называется производственный процесс, связанный со сборкой и установкой оборудования, отдельных конструкций или всего сооружения, заранее изготовленного целиком или по частям. От правильной организации монтажных работ зависят сроки монтажа и его качество. Одной из задач промышленных предприятий является наиболее полное обеспечение спроса населения высококачественной продукцией. Темпы роста объема производства продукции, повышение ее качества непосредственно влияют на величину издержек, прибыль и рентабельность предприятия

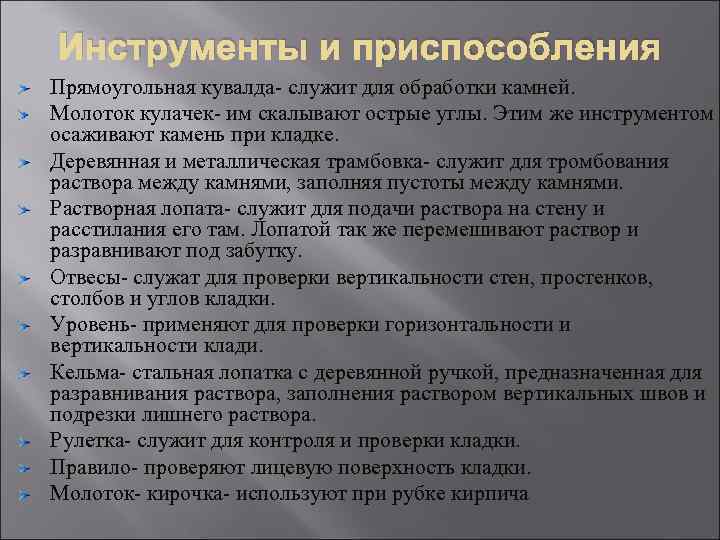

Инструменты и приспособления Прямоугольная кувалда- служит для обработки камней. Молоток кулачек- им скалывают острые углы. Этим же инструментом осаживают камень при кладке. Деревянная и металлическая трамбовка- служит для тромбования раствора между камнями, заполняя пустоты между камнями. Растворная лопата- служит для подачи раствора на стену и расстилания его там. Лопатой так же перемешивают раствор и разравнивают под забутку. Отвесы- служат для проверки вертикальности стен, простенков, столбов и углов кладки. Уровень- применяют для проверки горизонтальности и вертикальности клади. Кельма- стальная лопатка с деревянной ручкой, предназначенная для разравнивания раствора, заполнения раствором вертикальных швов и подрезки лишнего раствора. Рулетка- служит для контроля и проверки кладки. Правило- проверяют лицевую поверхность кладки. Молоток- кирочка- используют при рубке кирпича

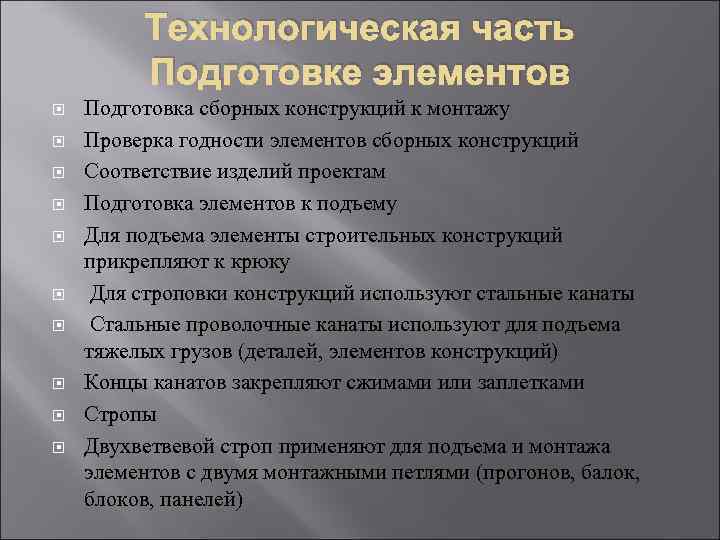

Технологическая часть Подготовке элементов Подготовка сборных конструкций к монтажу Проверка годности элементов сборных конструкций Соответствие изделий проектам Подготовка элементов к подъему Для подъема элементы строительных конструкций прикрепляют к крюку Для строповки конструкций используют стальные канаты Стальные проволочные канаты используют для подъема тяжелых грузов (деталей, элементов конструкций) Концы канатов закрепляют сжимами или заплетками Стропы Двухветвевой строп применяют для подъема и монтажа элементов с двумя монтажными петлями (прогонов, балок, блоков, панелей)

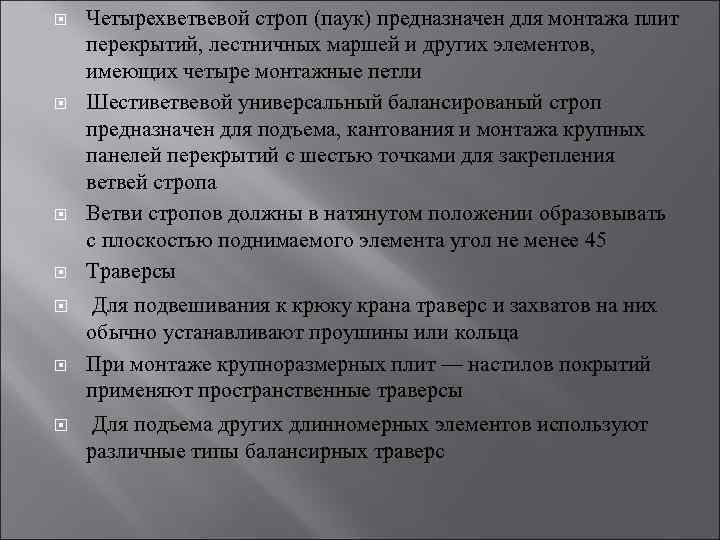

Четырехветвевой строп (паук) предназначен для монтажа плит перекрытий, лестничных маршей и других элементов, имеющих четыре монтажные петли Шестиветвевой универсальный балансированый строп предназначен для подъема, кантования и монтажа крупных панелей перекрытий с шестью точками для закрепления ветвей стропа Ветви стропов должны в натянутом положении образовывать с плоскостью поднимаемого элемента угол не менее 45 Траверсы Для подвешивания к крюку крана траверс и захватов на них обычно устанавливают проушины или кольца При монтаже крупноразмерных плит — настилов покрытий применяют пространственные траверсы Для подъема других длинномерных элементов используют различные типы балансирных траверс

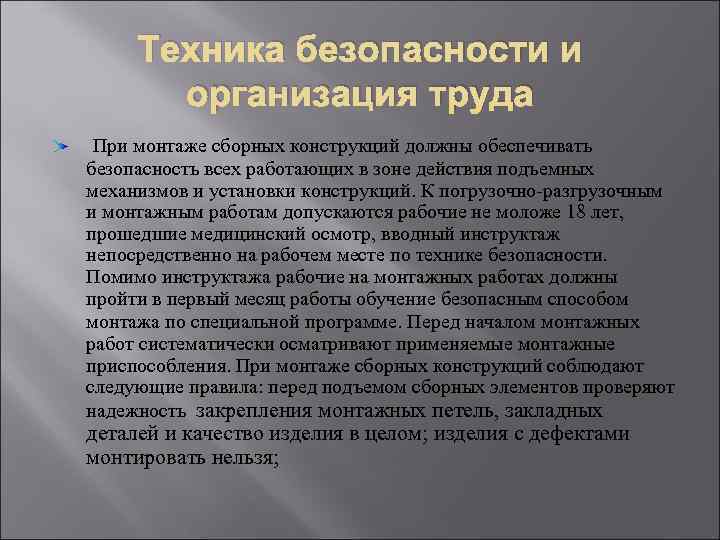

Техника безопасности и организация труда При монтаже сборных конструкций должны обеспечивать безопасность всех работающих в зоне действия подъемных механизмов и установки конструкций. К погрузочно-разгрузочным и монтажным работам допускаются рабочие не моложе 18 лет, прошедшие медицинский осмотр, вводный инструктаж непосредственно на рабочем месте по технике безопасности. Помимо инструктажа рабочие на монтажных работах должны пройти в первый месяц работы обучение безопасным способом монтажа по специальной программе. Перед началом монтажных работ систематически осматривают применяемые монтажные приспособления. При монтаже сборных конструкций соблюдают следующие правила: перед подъемом сборных элементов проверяют надежность закрепления монтажных петель, закладных деталей и качество изделия в целом; изделия с дефектами монтировать нельзя;

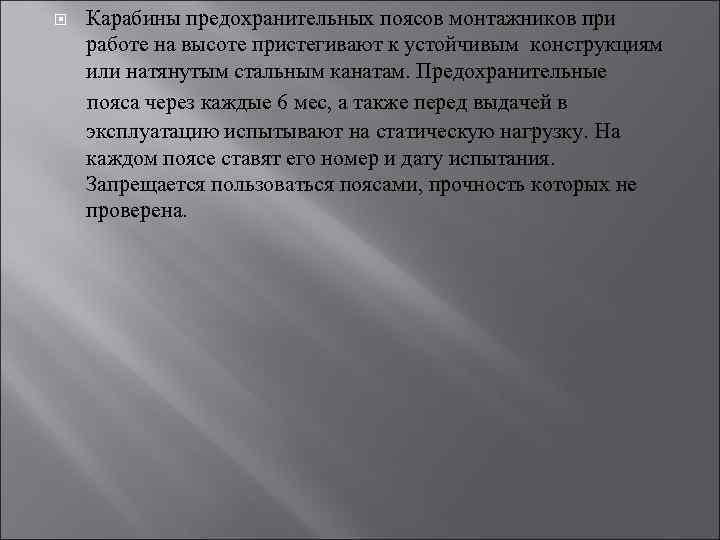

Карабины предохранительных поясов монтажников при работе на высоте пристегивают к устойчивым конструкциям или натянутым стальным канатам. Предохранительные пояса через каждые 6 мес, а также перед выдачей в эксплуатацию испытывают на статическую нагрузку. На каждом поясе ставят его номер и дату испытания. Запрещается пользоваться поясами, прочность которых не проверена.

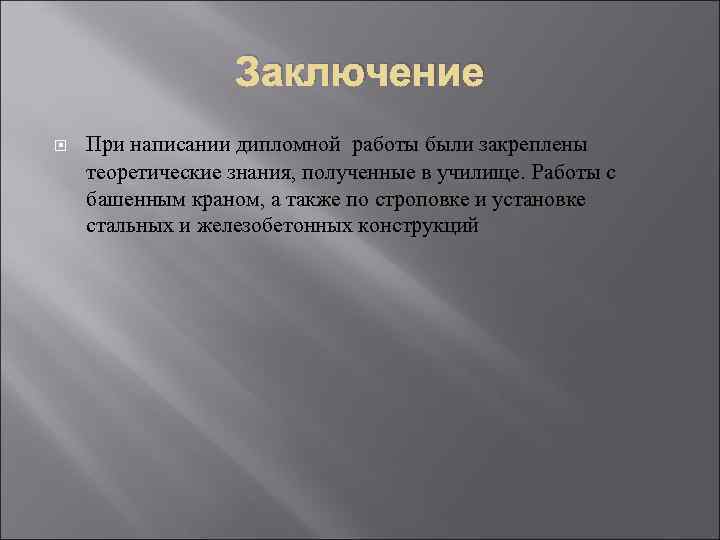

Заключение При написании дипломной работы были закреплены теоретические знания, полученные в училище. Работы с башенным краном, а также по строповке и установке стальных и железобетонных конструкций

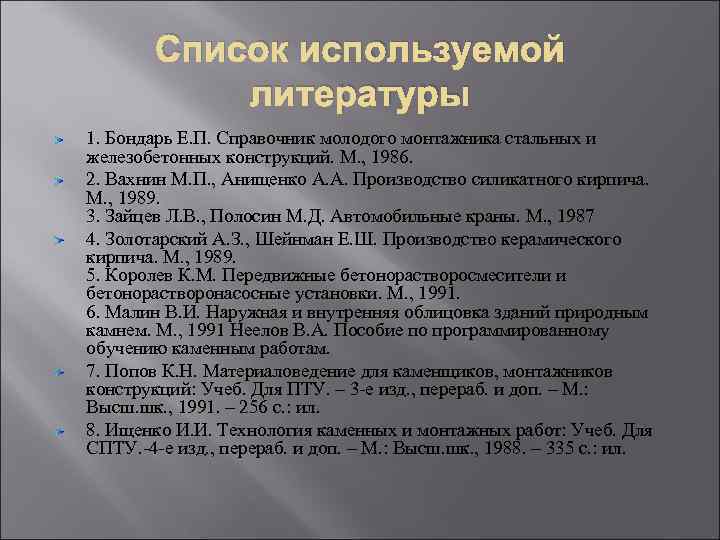

Список используемой литературы 1. Бондарь Е. П. Справочник молодого монтажника стальных и железобетонных конструкций. М. , 1986. 2. Вахнин М. П. , Анищенко А. А. Производство силикатного кирпича. М. , 1989. 3. Зайцев Л. В. , Полосин М. Д. Автомобильные краны. М. , 1987 4. Золотарский А. З. , Шейнман Е. Ш. Производство керамического кирпича. М. , 1989. 5. Королев К. М. Передвижные бетонорастворосмесители и бетонорастворонасосные установки. М. , 1991. 6. Малин В. И. Наружная и внутренняя облицовка зданий природным камнем. М. , 1991 Неелов В. А. Пособие по программированному обучению каменным работам. 7. Попов К. Н. Материаловедение для каменщиков, монтажников конструкций: Учеб. Для ПТУ. – 3 -е изд. , перераб. и доп. – М. : Высш. шк. , 1991. – 256 с. : ил. 8. Ищенко И. И. Технология каменных и монтажных работ: Учеб. Для СПТУ. -4 -е изд. , перераб. и доп. – М. : Высш. шк. , 1988. – 335 с. : ил.

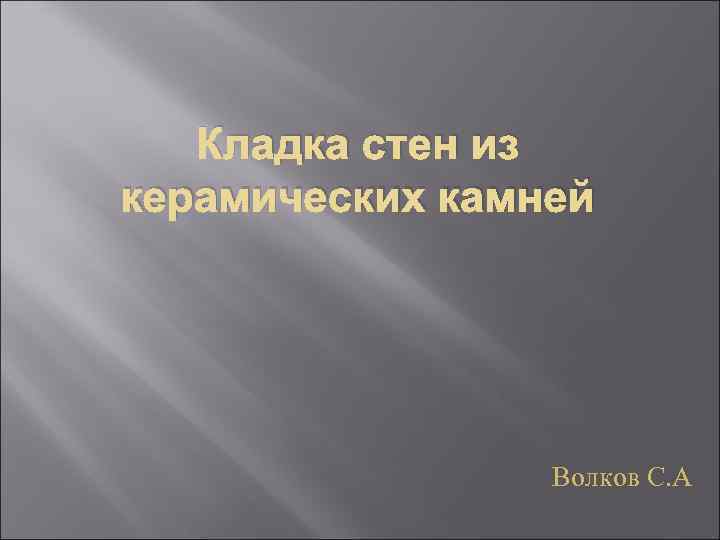

Кладка стен из керамических камней Волков С. А

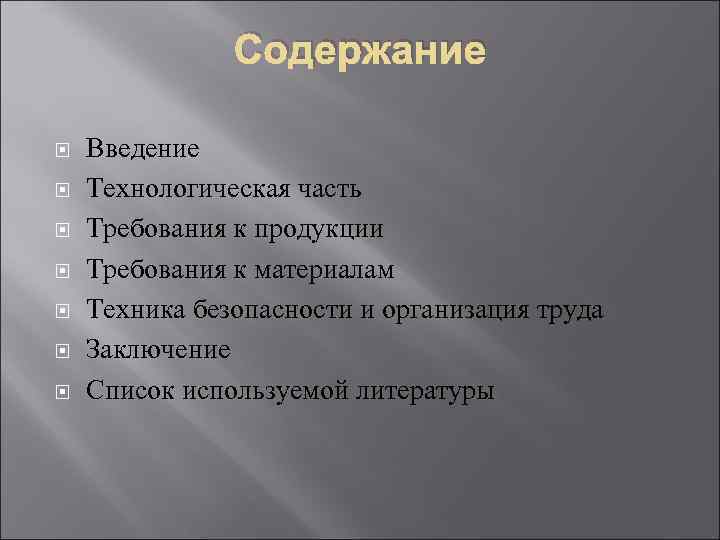

Содержание Введение Технологическая часть Требования к продукции Требования к материалам Техника безопасности и организация труда Заключение Список используемой литературы

Введение Значение промышленности строительных материалов в нашей стране огромно – от уровня производства их всецело зависят темпы и качество строительных работ. Главными направлениями технического прогресса промышленности строительных материалов являются: создание новых и совершенствование существующих технологических процессов, обеспечивающих получение продукции с минимальными затратами энергетических, материальных и трудовых ресурсов; получение новых видов строительных материалов и изделий с заданными свойствами, отвечающими самым высоким требованием строительства; широкое внедрение малоотходных и безотходных технологий, использование вторичных продуктов производства.

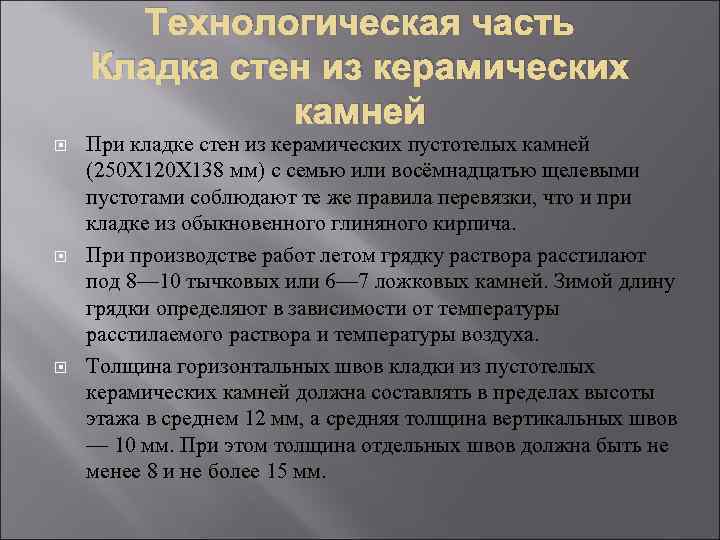

Технологическая часть Кладка стен из керамических камней При кладке стен из керамических пустотелых камней (250 X 120 X 138 мм) с семью или восёмнадцатью щелевыми пустотами соблюдают те же правила перевязки, что и при кладке из обыкновенного глиняного кирпича. При производстве работ летом грядку раствора расстилают под 8— 10 тычковых или 6— 7 ложковых камней. Зимой длину грядки определяют в зависимости от температуры расстилаемого раствора и температуры воздуха. Толщина горизонтальных швов кладки из пустотелых керамических камней должна составлять в пределах высоты этажа в среднем 12 мм, а средняя толщина вертикальных швов — 10 мм. При этом толщина отдельных швов должна быть не менее 8 и не более 15 мм.

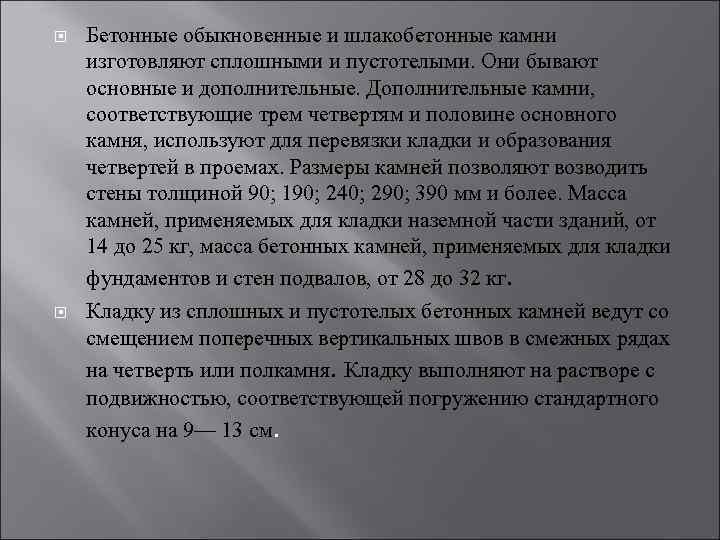

Бетонные обыкновенные и шлакобетонные камни изготовляют сплошными и пустотелыми. Они бывают основные и дополнительные. Дополнительные камни, соответствующие трем четвертям и половине основного камня, используют для перевязки кладки и образования четвертей в проемах. Размеры камней позволяют возводить стены толщиной 90; 190; 240; 290; 390 мм и более. Масса камней, применяемых для кладки наземной части зданий, от 14 до 25 кг, масса бетонных камней, применяемых для кладки фундаментов и стен подвалов, от 28 до 32 кг. Кладку из сплошных и пустотелых бетонных камней ведут со смещением поперечных вертикальных швов в смежных рядах на четверть или полкамня. Кладку выполняют на растворе с подвижностью, соответствующей погружению стандартного конуса на 9— 13 см.

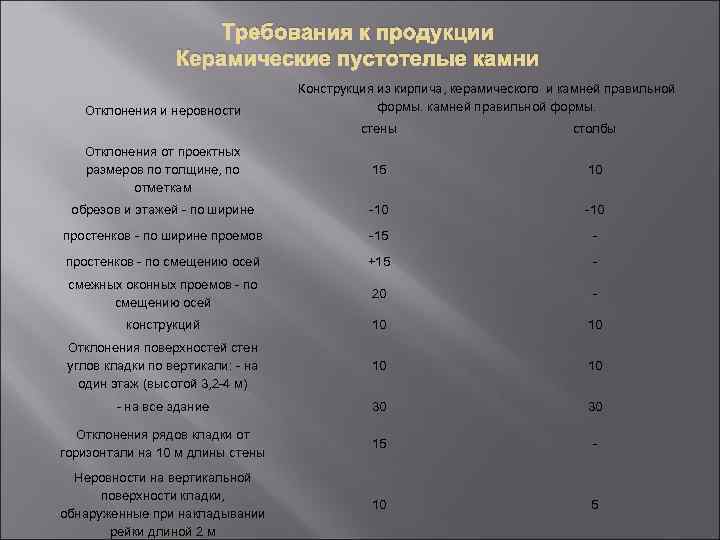

Требования к продукции Керамические пустотелые камни Отклонения и неровности Конструкция из кирпича, керамического и камней правильной формы. стены столбы Отклонения от проектных размеров по толщине, по отметкам 15 10 обрезов и этажей - по ширине -10 простенков - по ширине проемов -15 - простенков - по смещению осей +15 - смежных оконных проемов - по смещению осей 20 - конструкций 10 10 Отклонения поверхностей стен углов кладки по вертикали: - на один этаж (высотой 3, 2 -4 м) 10 10 - на все здание 30 30 Отклонения рядов кладки от горизонтали на 10 м длины стены 15 - Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м 10 5

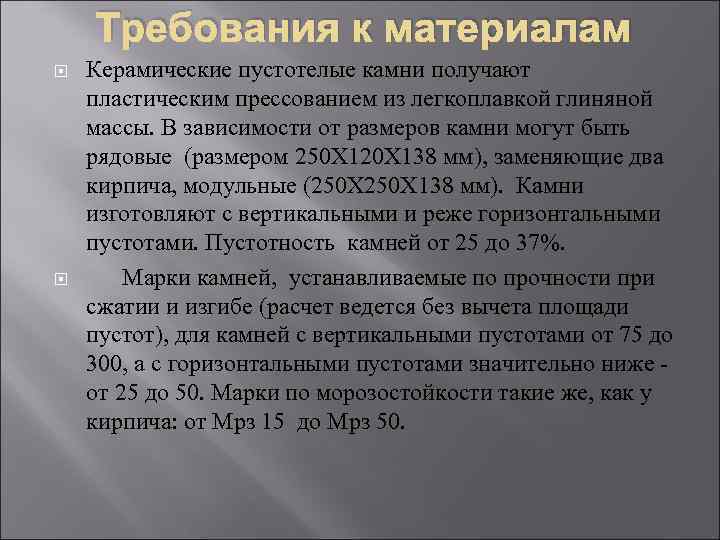

Требования к материалам Керамические пустотелые камни получают пластическим прессованием из легкоплавкой глиняной массы. В зависимости от размеров камни могут быть рядовые (размером 250 Х 120 Х 138 мм), заменяющие два кирпича, модульные (250 Х 138 мм). Камни изготовляют с вертикальными и реже горизонтальными пустотами. Пустотность камней от 25 до 37%. Марки камней, устанавливаемые по прочности при сжатии и изгибе (расчет ведется без вычета площади пустот), для камней с вертикальными пустотами от 75 до 300, а с горизонтальными пустотами значительно ниже от 25 до 50. Марки по морозостойкости такие же, как у кирпича: от Мрз 15 до Мрз 50.

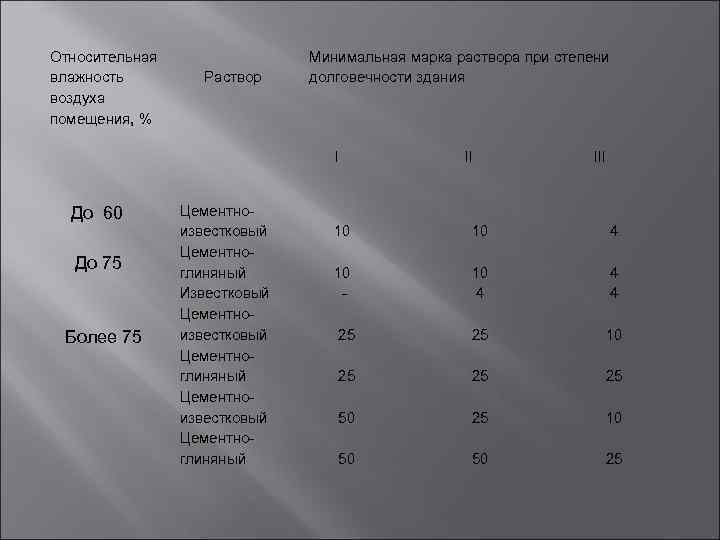

Относительная влажность воздуха помещения, % Раствор Минимальная марка раствора при степени долговечности здания I До 60 До 75 Более 75 Цементноизвестковый Цементноглиняный Известковый Цементноизвестковый Цементноглиняный II III 10 10 4 10 - 10 4 4 4 25 25 10 25 25 25 50 25 10 50 50 25

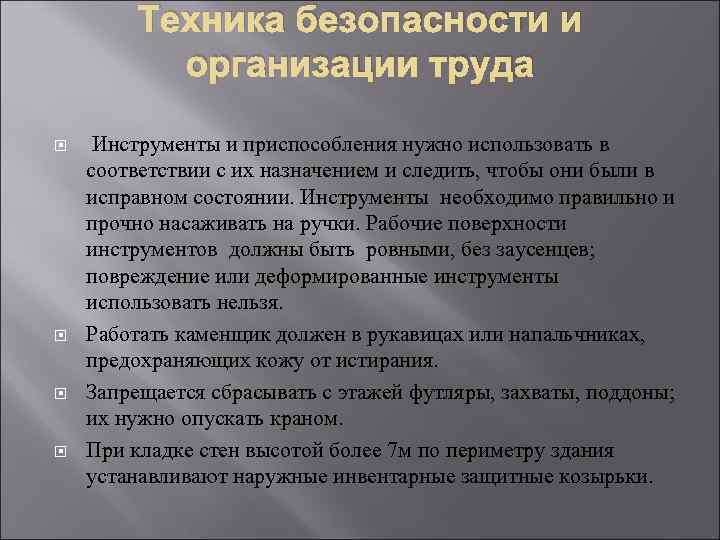

Техника безопасности и организации труда Инструменты и приспособления нужно использовать в соответствии с их назначением и следить, чтобы они были в исправном состоянии. Инструменты необходимо правильно и прочно насаживать на ручки. Рабочие поверхности инструментов должны быть ровными, без заусенцев; повреждение или деформированные инструменты использовать нельзя. Работать каменщик должен в рукавицах или напальчниках, предохраняющих кожу от истирания. Запрещается сбрасывать с этажей футляры, захваты, поддоны; их нужно опускать краном. При кладке стен высотой более 7 м по периметру здания устанавливают наружные инвентарные защитные козырьки.

Заключение Выбор строительного материала для дома или любого другого сооружения всегда является основополагающим моментом, который в дальнейшем будет не только активно влиять на использование тех или иных строительных технологий, но и на вопросы архитектуры и дизайна. Из большинства строительных материалов для ограждающих конструкций, используемых в малоэтажном строительстве, можно выделить несколько основных - древесина, кирпич, всевозможные бетонные конструкции, а также блоки из ячеистого бетона.

Список используемой литературы 1. Бондарь Е. П. Справочник молодого монтажника стальных и железобетонных конструкций. М. , 1986. 2. Вахнин М. П. , Анищенко А. А. Производство силикатного кирпича. М. , 1989. 3. Зайцев Л. В. , Полосин М. Д. Автомобильные краны. М. , 1987 4. Золотарский А. З. , Шейнман Е. Ш. Производство керамического кирпича. М. , 1989. 5. Королев К. М. Передвижные бетонорастворосмесители и бетонорастворонасосные установки. М. , 1991. 6. Малин В. И. Наружная и внутренняя облицовка зданий природным камнем. М. , 1991 Неелов В. А. Пособие по программированному обучению каменным работам. 7. Попов К. Н. Материаловедение для каменщиков, монтажников конструкций: Учеб. Для ПТУ. – 3 -е изд. , перераб. и доп. – М. : Высш. шк. , 1991. – 256 с. : ил. 8. Ищенко И. И. Технология каменных и монтажных работ: Учеб. Для СПТУ. -4 -е изд. , перераб. и доп. – М. : Высш. шк. , 1988. – 335 с. : ил.
