Подготовка АГЗУ к гидроиспытаниям Эксплуатация АГЗУ Подготовка АГЗУ

Подготовка АГЗУ к гидроиспытаниям «Эксплуатация АГЗУ» «Подготовка АГЗУ к гидроиспытаниям »

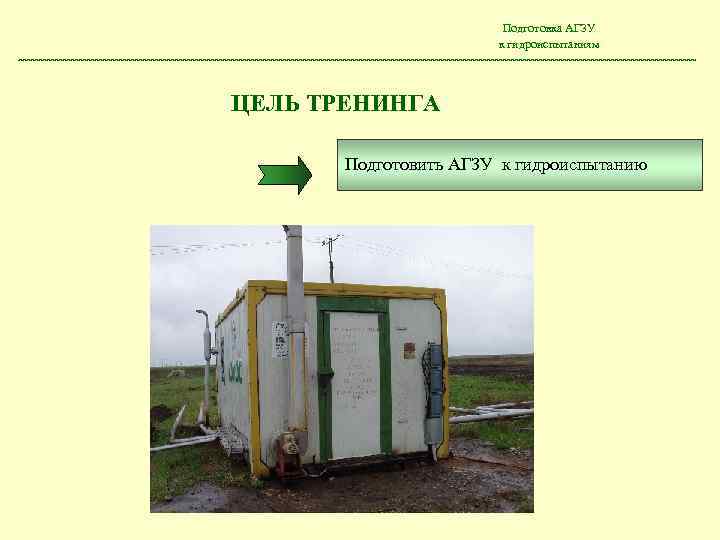

Подготовка АГЗУ к гидроиспытаниям ЦЕЛЬ ТРЕНИНГА Подготовить АГЗУ к гидроиспытанию

Подготовка АГЗУ к гидроиспытаниям Подготовительные работы. Оформить наряд – допуск на выполнение газоопасных работ Гидроиспытания проводятся согласно графика проведения гидроиспытаний сосудов работающих под давлением утвержденным главным инженером предприятия Произвести проверку средств индивидуальной защиты на пригодность к применению, согласно инструкций по технике безопасности. Приготовить газоанализаторы для проведения анализа отбора проб воздушной среды (АНКАТ – 7631 , ГИАМ – 305 , УГ – 2), проверив их исправность. Приготовить инструмент и ветош для проведения работ Инструмент должен быть обмеднен или обильно смазан солидолом Приготовить удостоверение о проверке знаний Информировать диспетчера о начале выполнении работ Работы связанные с замером дебитов скважин, ремонтом или вскрытием оборудования в помещении, должны производиться не менее, чем двумя лицами

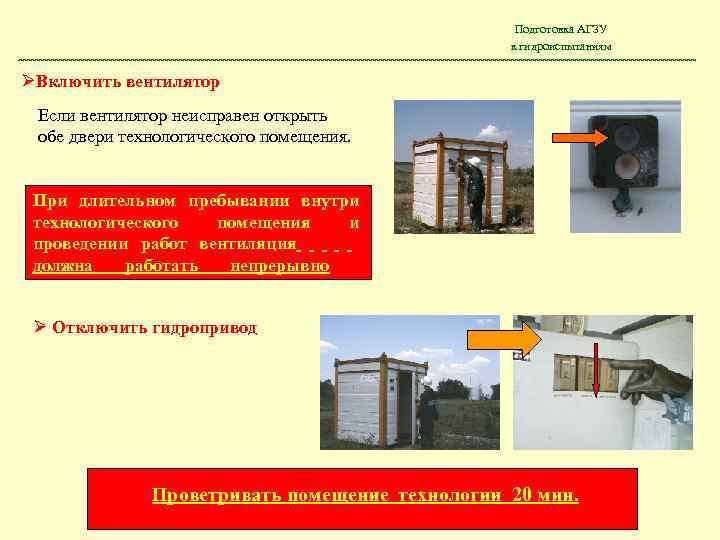

Подготовка АГЗУ к гидроиспытаниям Включить вентилятор Если вентилятор неисправен открыть обе двери технологического помещения. При длительном пребывании внутри технологического помещения и проведении работ вентиляция должна работать непрерывно Отключить гидропривод Проветривать помещение технологии 20 мин.

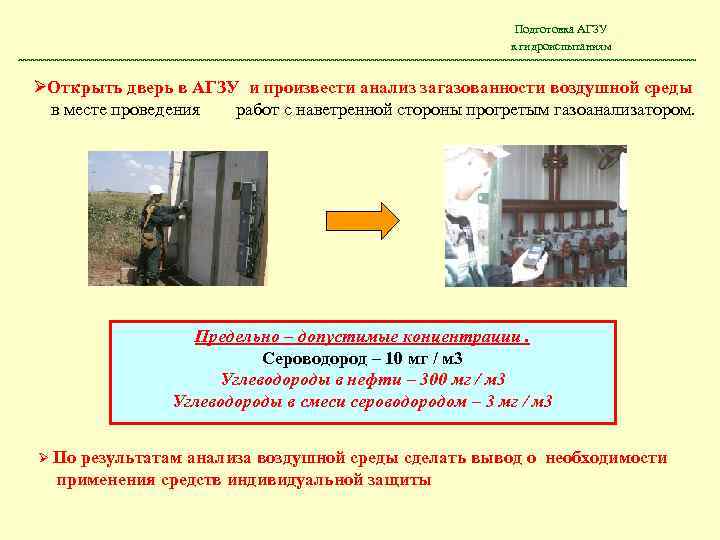

Подготовка АГЗУ к гидроиспытаниям Открыть дверь в АГЗУ и произвести анализ загазованности воздушной среды в месте проведения работ с наветренной стороны прогретым газоанализатором. Предельно – допустимые концентрации. Сероводород – 10 мг / м 3 Углеводороды в нефти – 300 мг / м 3 Углеводороды в смеси сероводородом – 3 мг / м 3 По результатам анализа воздушной среды сделать вывод о необходимости применения средств индивидуальной защиты

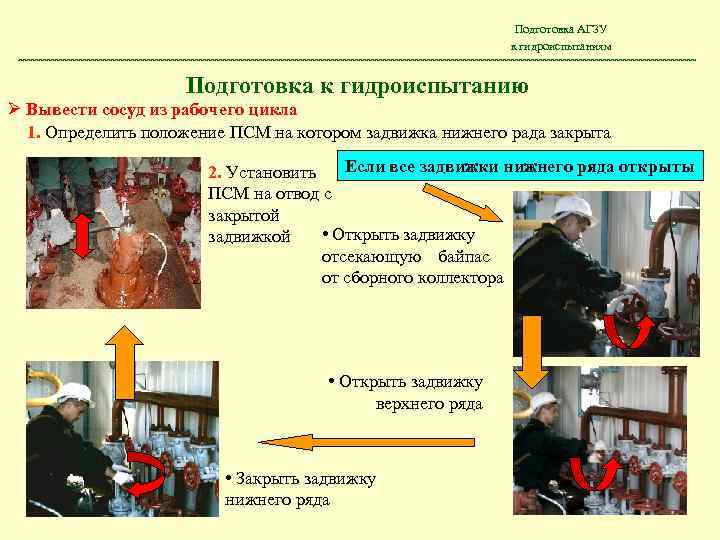

Подготовка АГЗУ к гидроиспытаниям Подготовка к гидроиспытанию Вывести сосуд из рабочего цикла 1. Определить положение ПСМ на котором задвижка нижнего рада закрыта Если все задвижки нижнего ряда открыты 2. Установить ПСМ на отвод с закрытой • Открыть задвижку задвижкой отсекающую байпас от сборного коллектора • Открыть задвижку верхнего ряда • Закрыть задвижку нижнего ряда

Подготовка АГЗУ к гидроиспытаниям 3. Закрыть входную задвижку ГЦ 4. Закрыть выходную задвижку ГЦ на газовой линии 5. Закрыть выходную задвижку на нефтяной линии 6. Плавно открыть задвижку на линии разрядки до появления шума

Подготовка АГЗУ к гидроиспытаниям 7. Во время разрядки наблюдать за линией аварийного сброса давления. При сильном открытии задвижки из нее может выплескиваться жидкость. Если произошел выброс жидкости – прикрыть задвижку на линии разрядки 8. Дождаться пока стрелка манометра не опустится до 0 9. Открыв вентиль на ГЦ стравить остаточное давление Порядок выполнения действий 1 -9 обязателен

Подготовка АГЗУ к гидроиспытаниям Установить проглушки на входной, газовой, нефтяной, грязевой линиях ГЦ, Установить проглушку Разболтить и демонтировать шпильки на фланцевом соединении Пропарить Подключив к штуцеру на входной линии сторонний агрегат (ППУ) произвести пропарку ГЦ Установить проглушку на линии разрядки ГЦ Закрутить шпильки на фланцах

Подготовка АГЗУ к гидроиспытаниям Заполнить ГЦ пресной водой • Открыть вентиль сброса воздуха • Тем же агрегатом заполнить сосуд водой Температура воды должна быть не ниже 5 и не выше 40 град С При заполнении сосуда воздух должен быть удален полностью

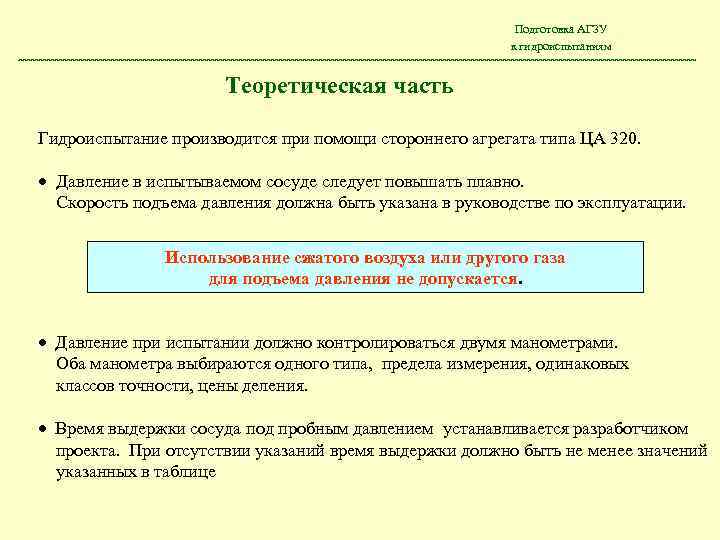

Подготовка АГЗУ к гидроиспытаниям Теоретическая часть Гидроиспытание производится при помощи стороннего агрегата типа ЦА 320. Давление в испытываемом сосуде следует повышать плавно. Скорость подъема давления должна быть указана в руководстве по эксплуатации. Использование сжатого воздуха или другого газа для подъема давления не допускается. Давление при испытании должно контролироваться двумя манометрами. Оба манометра выбираются одного типа, предела измерения, одинаковых классов точности, цены деления. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта. При отсутствии указаний время выдержки должно быть не менее значений указанных в таблице

Подготовка АГЗУ к гидроиспытаниям Толщина стенки сосуда, мм Время выдержки, мин. До 50 10 Свыше 50 до 100 20 Свыше 100 30 Для литых, неметаллических и многослойных сосудов независимо от толщины стенки 60 После выдержки пробным давление снижается до расчетного, при котором производят осмотр наружной поверхности сосуда, всех его разъемных и сварных соединений. Обстукивание стенок корпуса, сварных и разъемных соединений сосуда во время испытания не допускается

Подготовка АГЗУ к гидроиспытаниям Сосуд считается выдержавшим гидравлическое испытание, если не обнаружено: • • Течи Трещин Слезок Потения в сварных соединенирях и на основном металле Течи в в разъемных соединениях Видимых остаточных деформаций Падения давления по манометру Сосуд и его элементы, в которых при испытании выявлены дефекты, после их устранения подвергаются повторным гидравлическим испытаниям пробным давлением, установленным Правилами. Значения пробного давления и результаты испытаний заносятся в паспорт сосуда лицом, проводившим испытания.

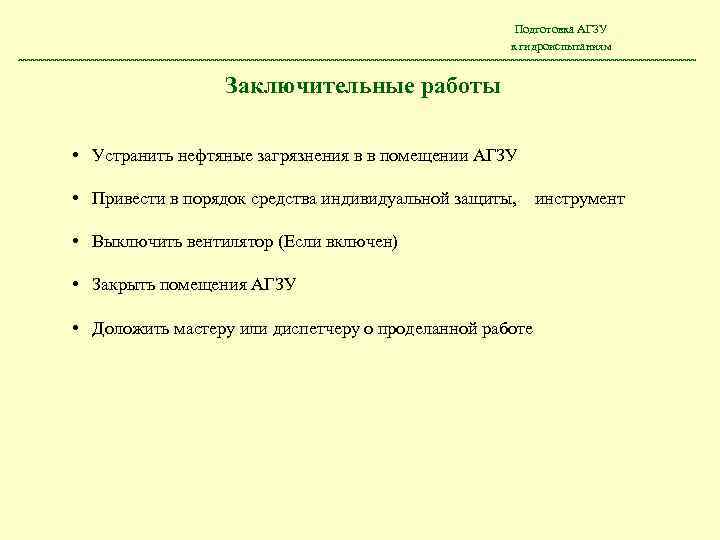

Подготовка АГЗУ к гидроиспытаниям Заключительные работы • Устранить нефтяные загрязнения в в помещении АГЗУ • Привести в порядок средства индивидуальной защиты, инструмент • Выключить вентилятор (Если включен) • Закрыть помещения АГЗУ • Доложить мастеру или диспетчеру о проделанной работе
