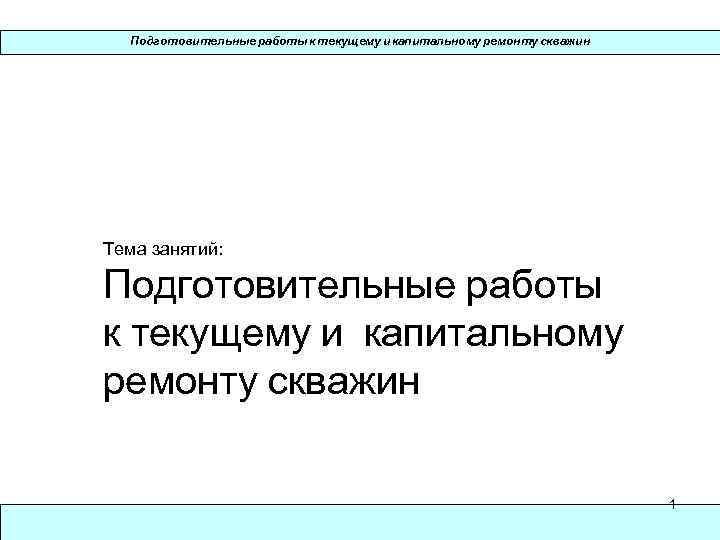

Подготовительные работы к текущему и капитальному ремонту скважин Тема занятий: Подготовительные работы к текущему и капитальному ремонту скважин 1

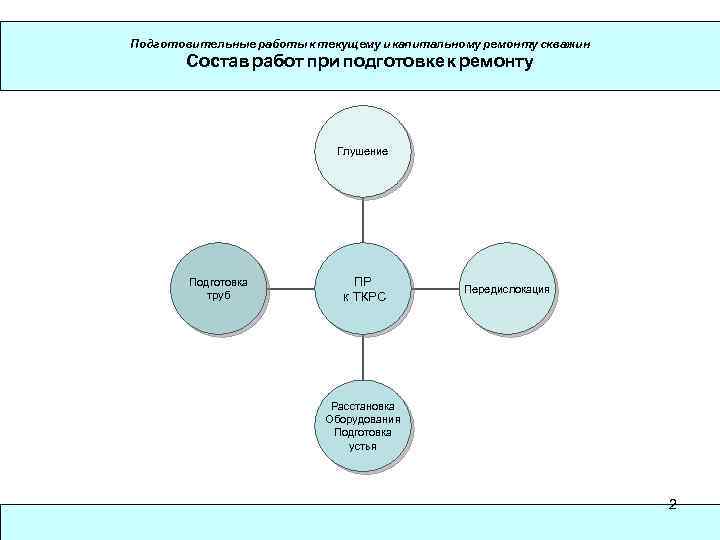

Подготовительные работы к текущему и капитальному ремонту скважин Состав работ при подготовке к ремонту Глушение Подготовка труб ПР к ТКРС Передислокация Расстановка Оборудования Подготовка устья 2
Подготовительные работы к текущему и капитальному ремонту скважин Глушение ЧТО ТАКОЕ ГЛУШЕНИЕ ? “Глушение” скважины соответствует операции по замене скважинной жидкости на специальный технологический состав, как правило, с повышенным удельным весом (“жидкость глушения”, “задавочная жидкость”). Цель операции – исключить возможный излив скважиной жидкости на устье за счет создания, противодавления на флюидосодержащие пласты (Рзаб. > Рпл. ). 3
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Перед началом ремонтных работ подлежат глушению: ØСкважины с пластовым давлением выше гидростатического. ØСкважины с пластовым давлением ниже гидростатического, но в которых согласно расчетам сохраняются условия фонтанирования или нефтегазоводопроявления. 4

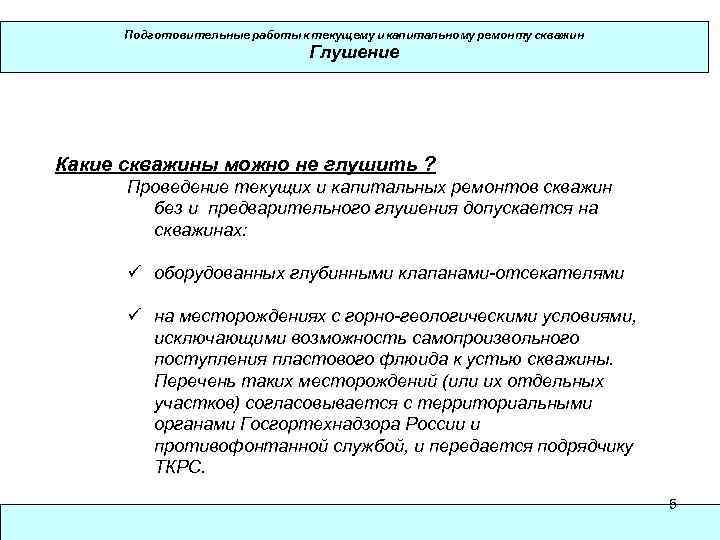

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Какие скважины можно не глушить ? Проведение текущих и капитальных ремонтов скважин без и предварительного глушения допускается на скважинах: ü оборудованных глубинными клапанами-отсекателями ü на месторождениях с горно-геологическими условиями, исключающими возможность самопроизвольного поступления пластового флюида к устью скважины. Перечень таких месторождений (или их отдельных участков) согласовывается с территориальными органами Госгортехнадзора России и противофонтанной службой, и передается подрядчику ТКРС. 5

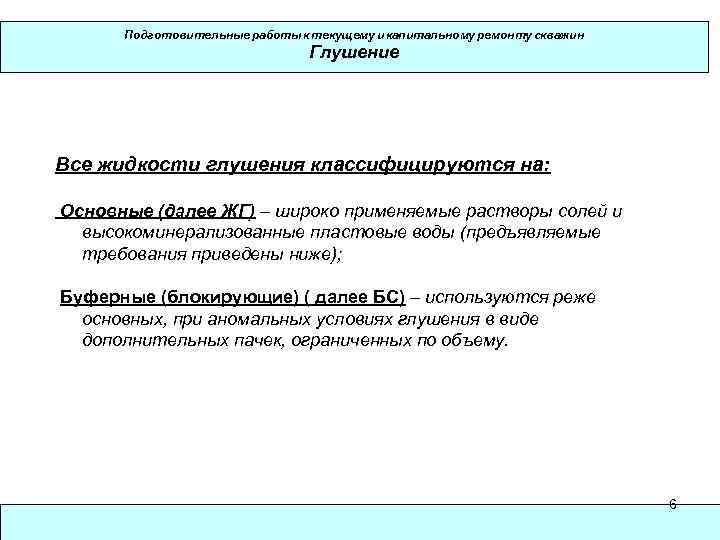

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Все жидкости глушения классифицируются на: Основные (далее ЖГ) – широко применяемые растворы солей и высокоминерализованные пластовые воды (предъявляемые требования приведены ниже); Буферные (блокирующие) ( далее БС) – используются реже основных, при аномальных условиях глушения в виде дополнительных пачек, ограниченных по объему. 6
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Требования предъявляемые к ЖГ Жидкость глушения должна: 1. иметь плотность достаточную для обеспечения необходимого противодавления на флюидосодержащие пласты, 2. обеспечивать максимальное сохранение коллекторских свойств продуктивного пласта, 3. быть химически инертной к горным породам, составляющим коллектор, 4. быть совместимой с пластовыми флюидами, 5. исключать необратимую кольматацию пор пласта твердыми частицами, 6. иметь фильтрат, обладающий ингибирующим действием на глинистые частицы, предотвращая их набухание при любом значении р. Н пластовой воды, 7. исключать образование водных барьеров и способствовать гидрофобизации поверхности и снижению капиллярных давлений в поровом пространстве коллектора за счет уменьшения межфазного натяжения на границе раздела фаз “жидкость глушения – углеводородный пластовый флюид”, 7

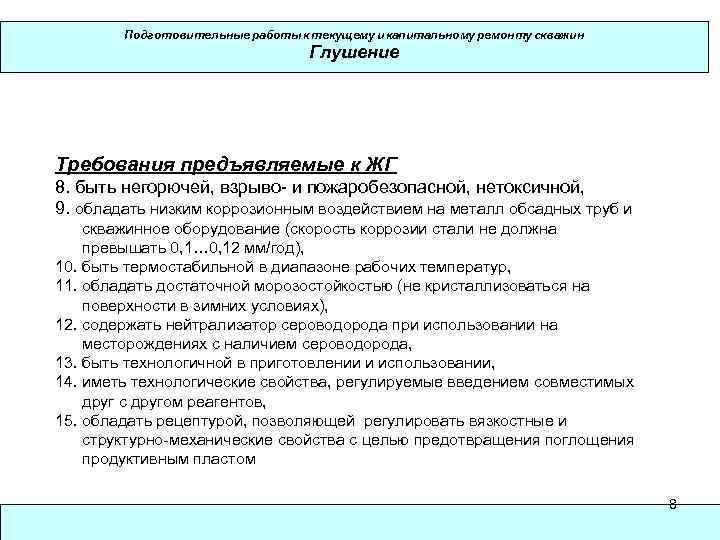

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Требования предъявляемые к ЖГ 8. быть негорючей, взрыво- и пожаробезопасной, нетоксичной, 9. обладать низким коррозионным воздействием на металл обсадных труб и скважинное оборудование (скорость коррозии стали не должна превышать 0, 1… 0, 12 мм/год), 10. быть термостабильной в диапазоне рабочих температур, 11. обладать достаточной морозостойкостью (не кристаллизоваться на поверхности в зимних условиях), 12. содержать нейтрализатор сероводорода при использовании на месторождениях с наличием сероводорода, 13. быть технологичной в приготовлении и использовании, 14. иметь технологические свойства, регулируемые введением совместимых друг с другом реагентов, 15. обладать рецептурой, позволяющей регулировать вязкостные и структурно-механические свойства с целью предотвращения поглощения продуктивным пластом 8

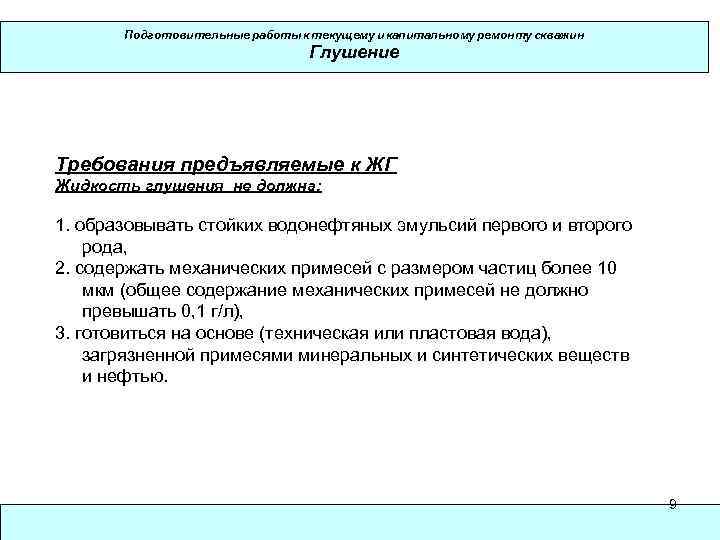

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Требования предъявляемые к ЖГ Жидкость глушения не должна: 1. образовывать стойких водонефтяных эмульсий первого и второго рода, 2. содержать механических примесей с размером частиц более 10 мкм (общее содержание механических примесей не должно превышать 0, 1 г/л), 3. готовиться на основе (техническая или пластовая вода), загрязненной примесями минеральных и синтетических веществ и нефтью. 9
Подготовительные работы к текущему и капитальному ремонту скважин Глушение ρжг = 1, 05 × Рпл / Н × 9, 8 × 10 -6, кг/м 3, где: Рпл – пластовое давление, МПа; Н – расстояние от устья скважины до верхних интервалов перфорации по вертикали, м 1, 05 – коэффициент безопасности работ, зависящий от глубины скважины, коэффициента продуктивности и газосодержания. 10

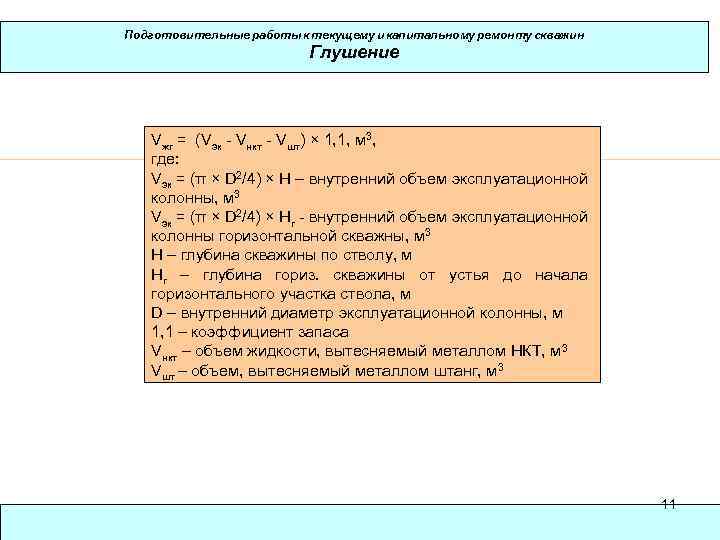

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Vжг = (Vэк - Vнкт - Vшт) × 1, 1, м 3, где: Vэк = (π × D 2/4) × Н – внутренний объем эксплуатационной колонны, м 3 Vэк = (π × D 2/4) × Нг - внутренний объем эксплуатационной колонны горизонтальной скважны, м 3 Н – глубина скважины по стволу, м Нг – глубина гориз. скважины от устья до начала горизонтального участка ствола, м D – внутренний диаметр эксплуатационной колонны, м 1, 1 – коэффициент запаса Vнкт – объем жидкости, вытесняемый металлом НКТ, м 3 Vшт – объем, вытесняемый металлом штанг, м 3 11
Подготовительные работы к текущему и капитальному ремонту скважин Глушение При необходимости производится корректировка плотности ЖГ: Плотность солевого раствора снижается добавлением пресной технической водой, качество которой должно удовлетворяет требованиям, а потребное количество определяется по формуле: V = (ρ1 - ρ2) / (ρ2 – ρ), где: V – объем технической воды для разбавления 1 м 3 исходной жидкости глушения, м 3/м 3; ρ1 – плотность основы для жидкости глушения, кг/м 3; ρ2 – необходимая плотность, по расчету, жидкости глушения, кг/м 3; ρ – плотность технической воды, предназначенной для разбавления, кг/м 3. Увеличение плотности жидкости глушения производится дополнительным вводом и растворением минеральной соли, необходимое количество которой определяется по формуле: Q = ρ 3 × (ρ2 - ρ1) / (ρ3 - ρ2 × (1 – n )+ n × ρ3)), где: ρ1 – плотность основы для жидкости глушения до утяжеления, кг/м 3; ρ2 – плотность утяжеленной ЖГ, необходимой по плану для глушения, кг/м 3; ρ3 – плотность утяжелителя, кг/м 3; n – влажность утяжелителя (доли единицы). 12
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Прибор для определения плотности жидкости АР-1 Стакан для отбора проб Ведерко Верхняя часть ареометра со шкалой Нижняя часть ареометра с контргрузом Замеры плотности производятся следующим образом: üПроизвести отбор пробы жидкости глушения; заполнить ведерко водой; üОтвернуть нижнюю часть ареометра; üНалить в нее пробу; üСоединить верхнюю и нижнюю часть ареометра; üОпустить ареометр в ведерко; üОпределить по риске погружения на шкале прибора плотность жидкости глушения. üПлотность жидкости глушения должна соответствовать плотности, указанной в плане работ. 13

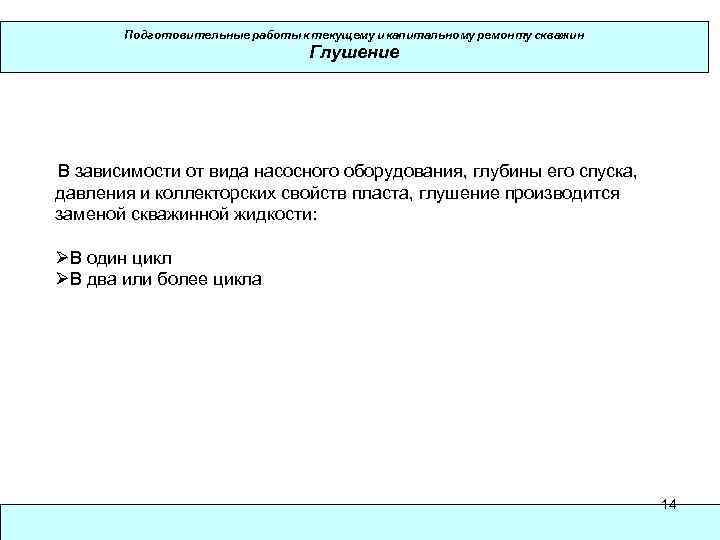

Подготовительные работы к текущему и капитальному ремонту скважин Глушение В зависимости от вида насосного оборудования, глубины его спуска, давления и коллекторских свойств пласта, глушение производится заменой скважинной жидкости: ØВ один цикл ØВ два или более цикла 14

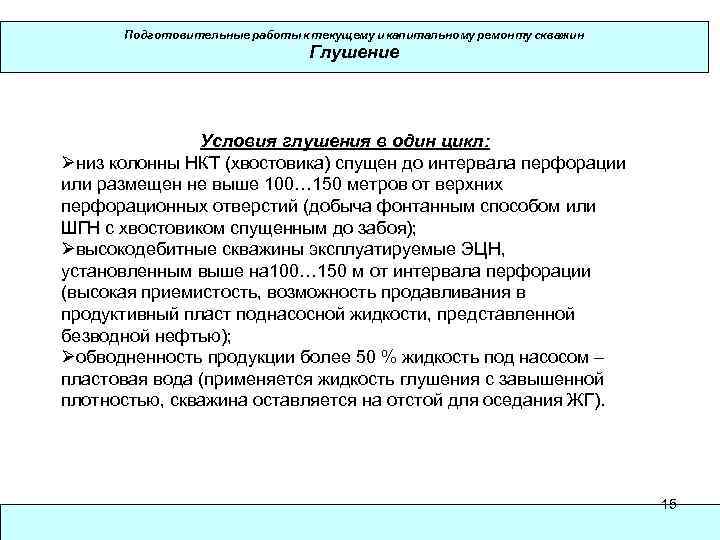

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Условия глушения в один цикл: Øниз колонны НКТ (хвостовика) спущен до интервала перфорации или размещен не выше 100… 150 метров от верхних перфорационных отверстий (добыча фонтанным способом или ШГН с хвостовиком спущенным до забоя); Øвысокодебитные скважины эксплуатируемые ЭЦН, установленным выше на 100… 150 м от интервала перфорации (высокая приемистость, возможность продавливания в продуктивный пласт поднасосной жидкости, представленной безводной нефтью); Øобводненность продукции более 50 % жидкость под насосом – пластовая вода (применяется жидкость глушения с завышенной плотностью, скважина оставляется на отстой для оседания ЖГ). 15
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Условия глушения в два цикла: ü производится при нахождении ГНО (низа хвостовика) на 150 м выше верхних перфорационных отверстий и üнизкой проницаемости пласта, обуславливающей невозможность закачки жидкости глушения на поглощение. 16

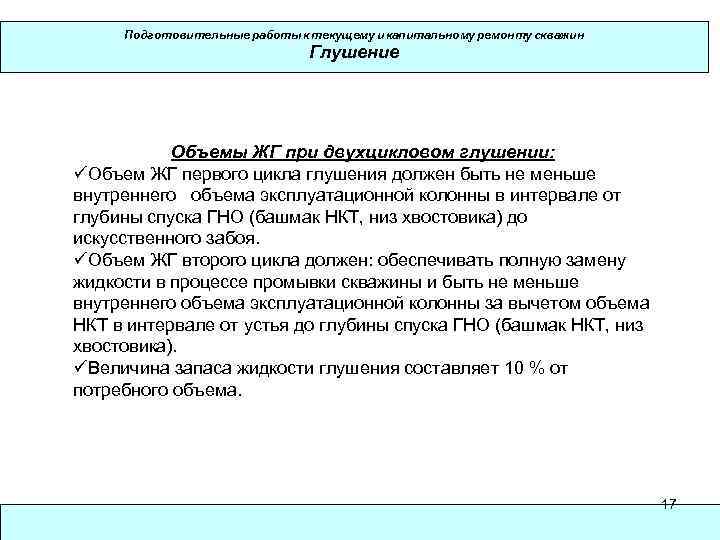

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Объемы ЖГ при двухцикловом глушении: üОбъем ЖГ первого цикла глушения должен быть не меньше внутреннего объема эксплуатационной колонны в интервале от глубины спуска ГНО (башмак НКТ, низ хвостовика) до искусственного забоя. üОбъем ЖГ второго цикла должен: обеспечивать полную замену жидкости в процессе промывки скважины и быть не меньше внутреннего объема эксплуатационной колонны за вычетом объема НКТ в интервале от устья до глубины спуска ГНО (башмак НКТ, низ хвостовика). üВеличина запаса жидкости глушения составляет 10 % от потребного объема. 17

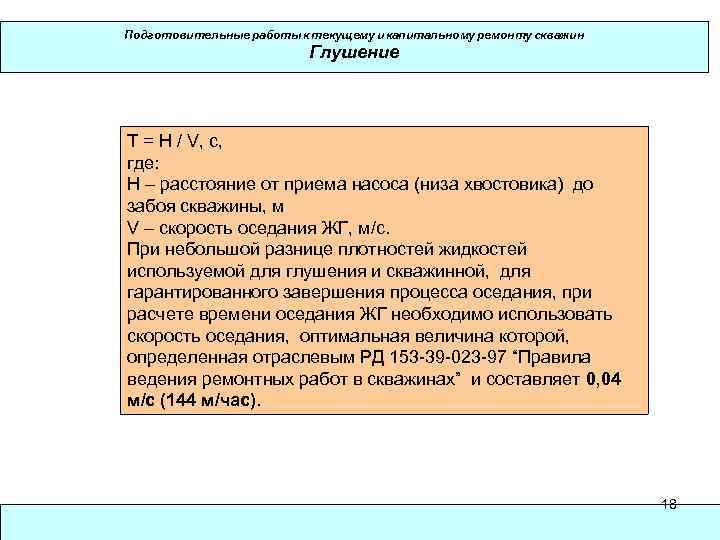

Подготовительные работы к текущему и капитальному ремонту скважин Глушение T = H / V, с, где: Н – расстояние от приема насоса (низа хвостовика) до забоя скважины, м V – скорость оседания ЖГ, м/с. При небольшой разнице плотностей жидкостей используемой для глушения и скважинной, для гарантированного завершения процесса оседания, при расчете времени оседания ЖГ необходимо использовать скорость оседания, оптимальная величина которой, определенная отраслевым РД 153 -39 -023 -97 “Правила ведения ремонтных работ в скважинах” и составляет 0, 04 м/с (144 м/час). 18

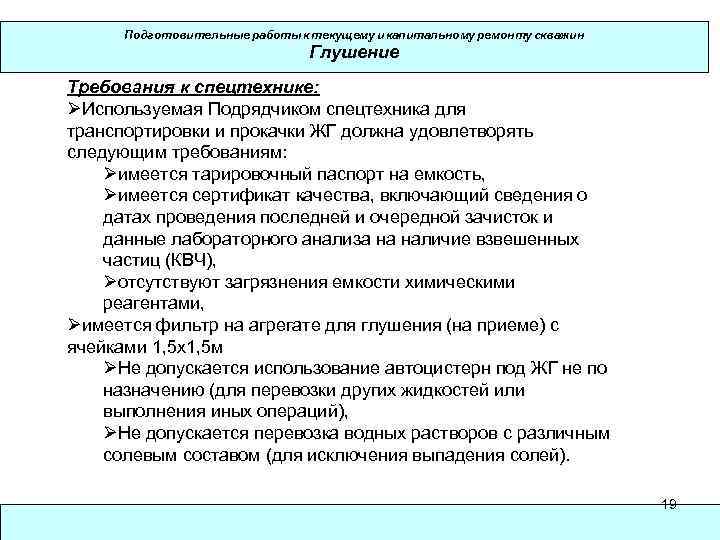

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Требования к спецтехнике: ØИспользуемая Подрядчиком спецтехника для транспортировки и прокачки ЖГ должна удовлетворять следующим требованиям: Øимеется тарировочный паспорт на емкость, Øимеется сертификат качества, включающий сведения о датах проведения последней и очередной зачисток и данные лабораторного анализа на наличие взвешенных частиц (КВЧ), Øотсутствуют загрязнения емкости химическими реагентами, Øимеется фильтр на агрегате для глушения (на приеме) с ячейками 1, 5 х1, 5 м ØНе допускается использование автоцистерн под ЖГ не по назначению (для перевозки других жидкостей или выполнения иных операций), ØНе допускается перевозка водных растворов с различным солевым составом (для исключения выпадения солей). 19
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Любой мусор, попадающий в перфорационное отверстие, может остаться там навсегда Интервал перфорации 6 м. при плотности 20 отв/м. по объему равняется 2472 куб. см (около 2, 5 литров). Это НЕ очень большой объем. Объем одного перфорационного отверстия, если считать его цилиндрической, а не конической формы, около 20, 6 куб. см Это общий объем перфораций; однако поток жидкости, проходящий через них, будет заблокирован, если будет заблокированы их горловины или просто поверхность перфораций будет залеплена консистентной смазкой, парафином, асфальтенами и т. д. ИЗБЕГАЙТЕ ЭТОГО 20

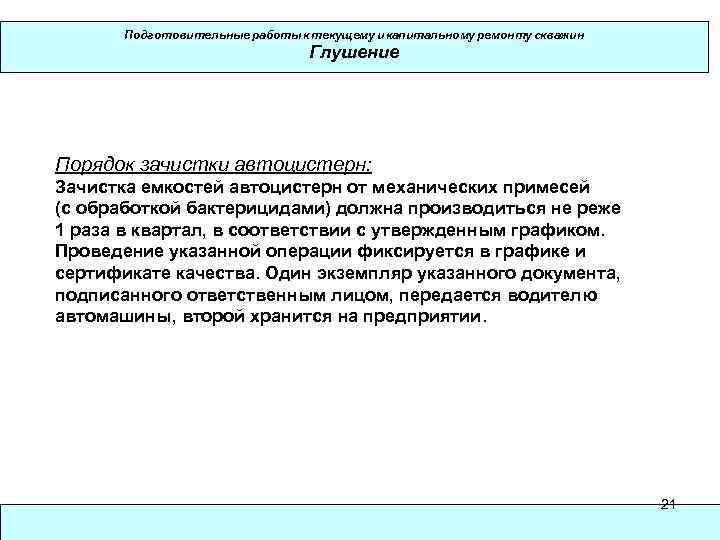

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Порядок зачистки автоцистерн: Зачистка емкостей автоцистерн от механических примесей (с обработкой бактерицидами) должна производиться не реже 1 раза в квартал, в соответствии с утвержденным графиком. Проведение указанной операции фиксируется в графике и сертификате качества. Один экземпляр указанного документа, подписанного ответственным лицом, передается водителю автомашины, второй хранится на предприятии. 21
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Подготовительные работы к глушению q Проверяют наличие циркуляции в скважине и принимают решение о категории ремонта. q Определяют величину текущего пластового давления. q Рассчитывают требуемую плотность жидкости глушения и определяют необходимое ее количество. q Готовят требуемый объем жидкости соответствующей плотности с учетом аварийного запаса, объем которого определяют исходя из геолого-технических условий (но не менее одного объема скважины). q Останавливают скважину, производят ее разрядку, проверяют исправность запорной арматуры на устьевом оборудовании. q Расставляют агрегаты и автоцистерны, производят обвязку оборудования и гидроиспытание нагнетательной линии давления, превышающего ожидаемое в 1, 5 раза. Нагнетательную линию оборудуют обратным клапаном. 22
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Схема расстановки спец. техники при глушении скважины Насосный агрегат ЦА-320 В коллектор Не менее 1 м Не менее 10 м Не менее 1 м Автоцистерна промысловая АЦН Направление ветра Технологическая емкость 23

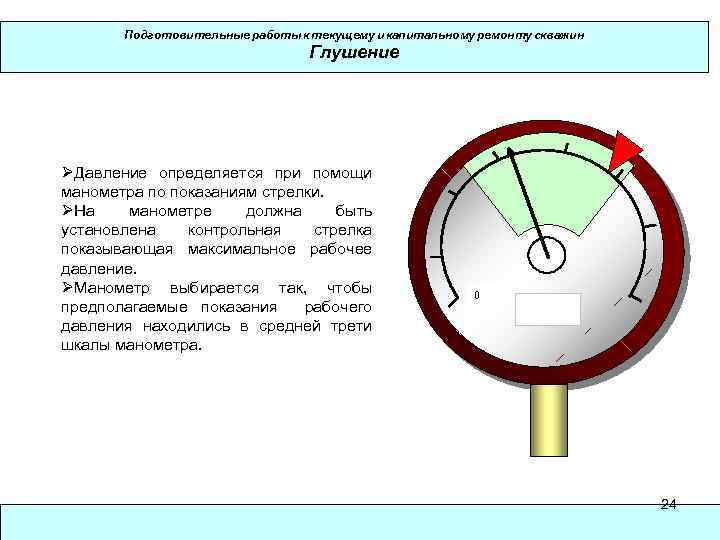

Подготовительные работы к текущему и капитальному ремонту скважин Глушение ØДавление определяется при помощи манометра по показаниям стрелки. ØНа манометре должна быть установлена контрольная стрелка показывающая максимальное рабочее давление. ØМанометр выбирается так, чтобы предполагаемые показания рабочего давления находились в средней трети шкалы манометра. 0 24
Подготовительные работы к текущему и капитальному ремонту скважин Глушение Сборка линий ØМонтаж нагнетательного трубопровода должен производиться из труб и стальных шарнирных соединений высокого давления. ØТрубы нагнетательной линии раскладываются от насосных агрегатов к устью скважины; Øв местах соединений производится их укладка на деревянные выкладки; Øпроверяется исправность резинового уплотнительного элемента на ниппеле трубы; Øниппель направляется в муфту соседней трубы и наживляется гайка БРС в направлении по часовой стрелке; Øударами кувалды производится закрепление гайки БРС; Ø для возможности сборки линий в различных плоскостях в отношении к труб друг к другу применяются стальных шарнирных соединений высокого давления соединение которых с трубами аналогична приведеному выше. Быстроразъемное соединение БРС Резиновое уплотнение 25

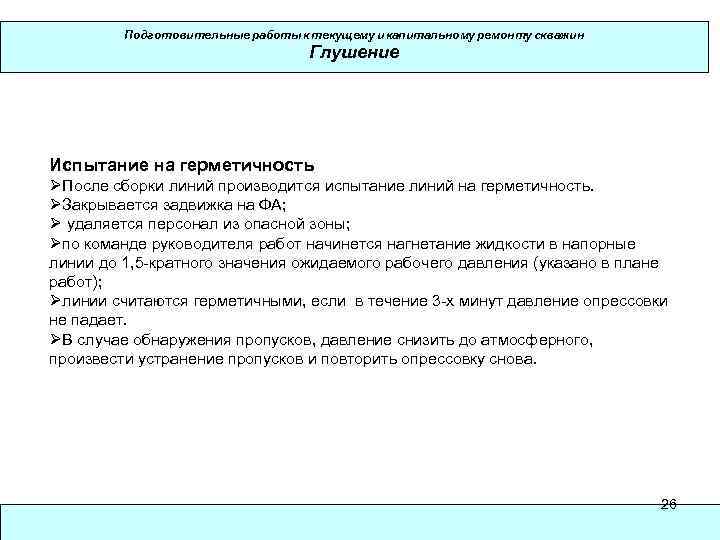

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Испытание на герметичность ØПосле сборки линий производится испытание линий на герметичность. ØЗакрывается задвижка на ФА; Ø удаляется персонал из опасной зоны; Øпо команде руководителя работ начинется нагнетание жидкости в напорные линии до 1, 5 -кратного значения ожидаемого рабочего давления (указано в плане работ); Øлинии считаются герметичными, если в течение 3 -х минут давление опрессовки не падает. ØВ случае обнаружения пропусков, давление снизить до атмосферного, произвести устранение пропусков и повторить опрессовку снова. 26

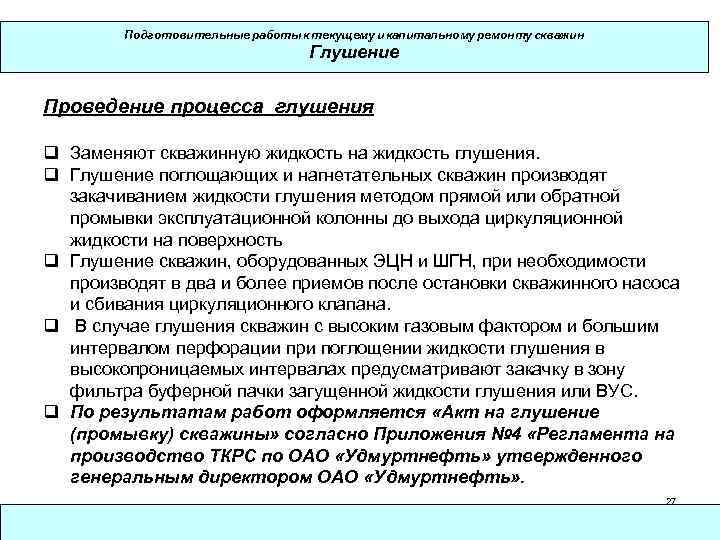

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Проведение процесса глушения q Заменяют скважинную жидкость на жидкость глушения. q Глушение поглощающих и нагнетательных скважин производят закачиванием жидкости глушения методом прямой или обратной промывки эксплуатационной колонны до выхода циркуляционной жидкости на поверхность q Глушение скважин, оборудованных ЭЦН и ШГН, при необходимости производят в два и более приемов после остановки скважинного насоса и сбивания циркуляционного клапана. q В случае глушения скважин с высоким газовым фактором и большим интервалом перфорации при поглощении жидкости глушения в высокопроницаемых интервалах предусматривают закачку в зону фильтра буферной пачки загущенной жидкости глушения или ВУС. q По результатам работ оформляется «Акт на глушение (промывку) скважины» согласно Приложения № 4 «Регламента на производство ТКРС по ОАО «Удмуртнефть» утвержденного генеральным директором ОАО «Удмуртнефть» . 27

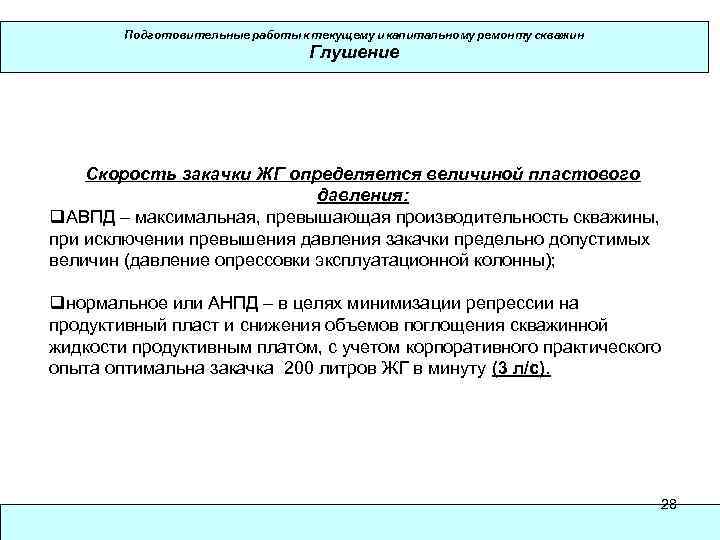

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Скорость закачки ЖГ определяется величиной пластового давления: q. АВПД – максимальная, превышающая производительность скважины, при исключении превышения давления закачки предельно допустимых величин (давление опрессовки эксплуатационной колонны); qнормальное или АНПД – в целях минимизации репрессии на продуктивный пласт и снижения объемов поглощения скважинной жидкости продуктивным платом, с учетом корпоративного практического опыта оптимальна закачка 200 литров ЖГ в минуту (3 л/с). 28

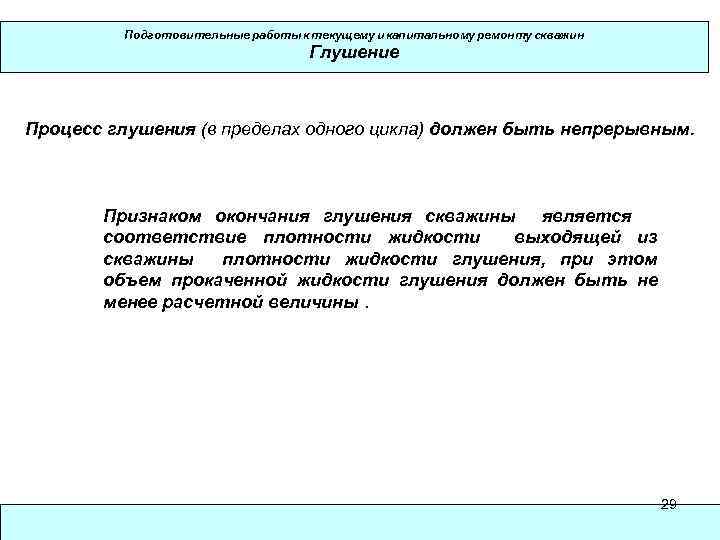

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Процесс глушения (в пределах одного цикла) должен быть непрерывным. Признаком окончания глушения скважины является соответствие плотности жидкости выходящей из скважины плотности жидкости глушения, при этом объем прокаченной жидкости глушения должен быть не менее расчетной величины. 29

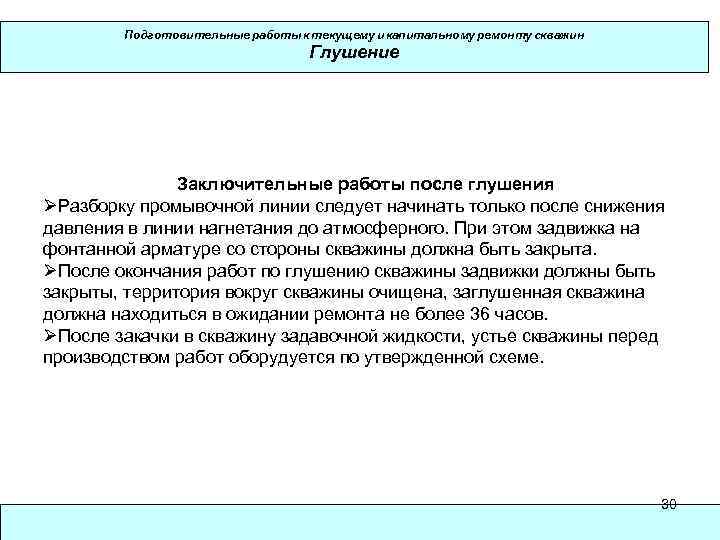

Подготовительные работы к текущему и капитальному ремонту скважин Глушение Заключительные работы после глушения ØРазборку промывочной линии следует начинать только после снижения давления в линии нагнетания до атмосферного. При этом задвижка на фонтанной арматуре со стороны скважины должна быть закрыта. ØПосле окончания работ по глушению скважины задвижки должны быть закрыты, территория вокруг скважины очищена, заглушенная скважина должна находиться в ожидании ремонта не более 36 часов. ØПосле закачки в скважину задавочной жидкости, устье скважины перед производством работ оборудуется по утвержденной схеме. 30

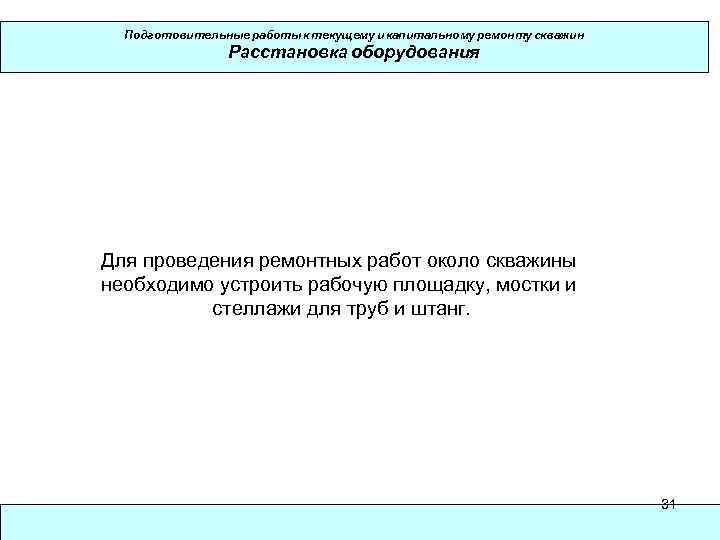

Подготовительные работы к текущему и капитальному ремонту скважин Расстановка оборудования Для проведения ремонтных работ около скважины необходимо устроить рабочую площадку, мостки и стеллажи для труб и штанг. 31
Подготовительные работы к текущему и капитальному ремонту скважин Расстановка оборудования Схема расположения оборудования, агрегатов, приспособлений при освоении и ремонте скважин при кустовом расположении скважин Якорь 28 м Якорь Автовымотка Насосный агрегат Инструментальная будка Инструмента льная будка Качалки Прожектор 15 м 10 м Компрессо р Компрессор АЦН 10 м 25 м Прожектор Приемный мост и стеллажи 40 м Подъемный агрегат блок ГСМ 25 м ППУ 20 м Якорь Доливная емкость 40 м Площадка для спецтехники Якорь Вагон- бытовка АЦН Вагон- бытовка Бытовые и служебные вагоны 32

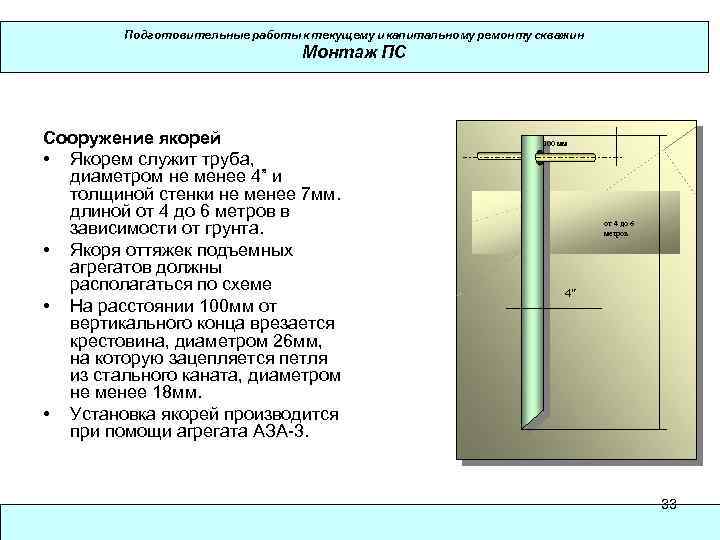

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж ПС Сооружение якорей • Якорем служит труба, диаметром не менее 4” и толщиной стенки не менее 7 мм. длиной от 4 до 6 метров в зависимости от грунта. • Якоря оттяжек подъемных агрегатов должны располагаться по схеме • На расстоянии 100 мм от вертикального конца врезается крестовина, диаметром 26 мм, на которую зацепляется петля из стального каната, диаметром не менее 18 мм. • Установка якорей производится при помощи агрегата АЗА-3. 100 мм от 4 до 6 метров 4 33
Подготовительные работы к текущему и капитальному ремонту скважин Монтаж ПС §Выбирается, расчищается и при необходимости планируется площадка для установки подъемника, приемных мостов и стеллажей; §При установке подъемника запрещено находится в зоне движения подъемника к устью скважины; §Движением подъемника руководит старший вахты (ст. оператор ТРС, бурильщик КРС) §Под колеса подъемника после его установки устанавливаются противооткатные упоры §Под опорные домкраты устанавливаются деревянные подушки, брусья сбиваются между собой скобами; §Производится установка на домкраты и фиксация их контргайками; §Работы на высоте по монтажу, демонтажу и ремонту вышек и мачт в ночное время, при ветре со скоростью 8 м/с и выше, во время грозы, сильного снегопада, при гололедице, ливне, тумане видимостью менее 100 м должны быть приостановлены. §При подъеме мачты следить за выполнением работы, в случае отклонений немедленно сообщить машинисту подъемника; 34
Подготовительные работы к текущему и капитальному ремонту скважин Монтаж ПС Оттяжки к якорям присоединять при помощи винтовых оттяжек специальными цепями с приспособлением для их надежной фиксации или маркированными петлями и крепить не менее как четырьмя зажимами, расположенными между собой на расстоянии не менее 300 мм. Винтовые оттяжки должны иметь контрольные окна или установленные ограничители, исключающие полное вывертывание винтов из гаек. На расстоянии 100 мм от вертикального конца врезается крестовина, диаметром 26 мм, на которую зацепляется петля из стального каната, диаметром не менее 18 мм. 4 зажима на расстоянии не менее 300 мм друг от друга Стальной канат 8 мм Коуш Винтовая оттяжка Петля из стального каната 18 мм Якорь 35
Подготовительные работы к текущему и капитальному ремонту скважин Монтаж ПС Необходимо проверить наличие документации: ü Акт приемки и ввода в эксплуатацию ü Акт испытания мачты (срок следующего испытания) ü Акт опрессовки пневмосистемы рессивера (Установка компрессорная) ü Акт дефектоскопии тормозных лент (тормозная система барабана лебедки) Срок следующего испытания ü Акт дефектоскопии штропов и элеватора (элеватор ЭТА-50 или ЭТА-60) Срок следующего испытания ü Сертификат на талевый канат (ø 25 мм. ) ü Сертификат каната второй секции (ø 16 мм. ) ü Наличие тех. паспорта ТС (ТС- транспортное средство) ü Наличие тех. талона ТС ü Паспорт на ремень верхового (для работы на высоте более 3 -х метров) 36
Подготовительные работы к текущему и капитальному ремонту скважин Монтаж ПС Необходимо осмотреть ПС: - Проверить крепление «мертвого конца» талевого каната (коуш + не менее 3 -х жимков) - Проверить крепление «ходового конца» талевого каната (крепится на барабане лебедки) - Проверить исправность противозатаскивателя (целостность тросика, рабочее состояние пневмосистемы воздушного крана) - Проверить регулировку рычага тормаза (80 -90 см от пола) , наличие контрогруза на рычаг (цепь и т. п. ) - Проверить исправность пульта бурильщика (исправность аварийного глушения ДВС, наличие звукового сигнала, 3 -х ходовой кран переключателя гидросистемы, 3 -х ходовой кран переключения пневмосистемы, исправность и рабочее состояние приборов, манометров) - Проверить исправность площадки пульта бурильщика (наличие ограждения, исправность лестницы, перил, площадка должна быть очищена от нефти, грязи, снега, льда) -Проверить крепления лап мачты к основанию (палец, шайба, шплинт ) - Проверить наличие и исправность заземления А-50 -Проверить наличие, целостность и исправность защитных кожухов механизмов цепного привода и звездочки привода мех. ротора. - Проверить талевый блок (техническую исправность, рабочая ли пружина, установлен ли кожух) 37 - Проверить исправность выхлопной системы , наличие искрогасителя

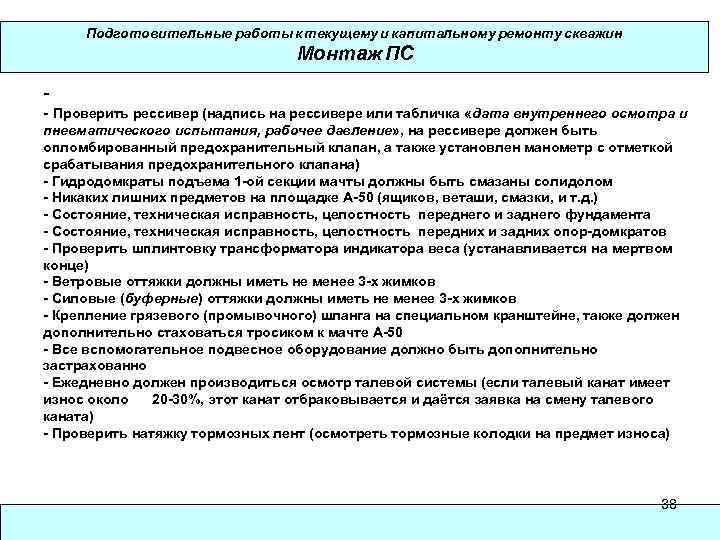

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж ПС - Проверить рессивер (надпись на рессивере или табличка «дата внутреннего осмотра и пневматического испытания, рабочее давление» , на рессивере должен быть опломбированный предохранительный клапан, а также установлен манометр с отметкой срабатывания предохранительного клапана) - Гидродомкраты подъема 1 -ой секции мачты должны быть смазаны солидолом - Никаких лишних предметов на площадке А-50 (ящиков, веташи, смазки, и т. д. ) - Состояние, техническая исправность, целостность переднего и заднего фундамента - Состояние, техническая исправность, целостность передних и задних опор-домкратов - Проверить шплинтовку трансформатора индикатора веса (устанавливается на мертвом конце) - Ветровые оттяжки должны иметь не менее 3 -х жимков - Силовые (буферные) оттяжки должны иметь не менее 3 -х жимков - Крепление грязевого (промывочного) шланга на специальном кранштейне, также должен дополнительно стаховаться тросиком к мачте А-50 - Все вспомогательное подвесное оборудование должно быть дополнительно застрахованно - Ежедневно должен производиться осмотр талевой системы (если талевый канат имеет износ около 20 -30%, этот канат отбраковывается и даётся заявка на смену талевого каната) - Проверить натяжку тормозных лент (осмотреть тормозные колодки на предмет износа) 38
Подготовительные работы к текущему и капитальному ремонту скважин Демонтаж ФА Перед разборкой устьевой арматуры скважины давление в затрубном пространстве необходимо снизить до атмосферного. 39

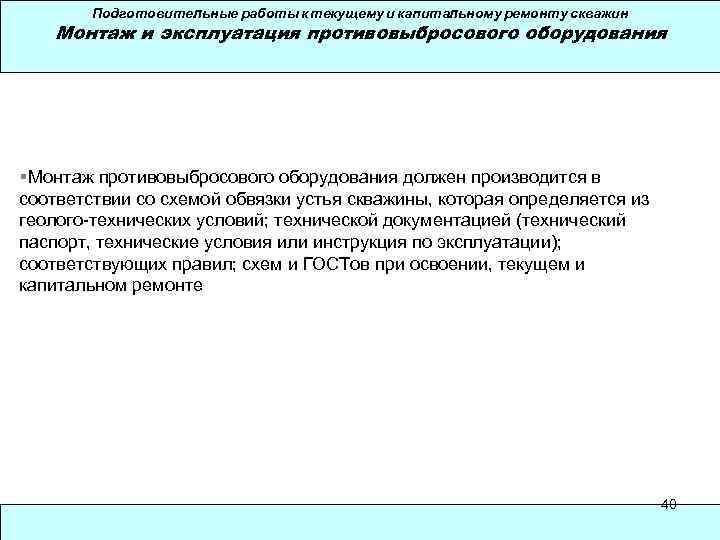

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж и эксплуатация противовыбросового оборудования § Монтаж противовыбросового оборудования должен производится в соответствии со схемой обвязки устья скважины, которая определяется из геолого-технических условий; технической документацией (технический паспорт, технические условия или инструкция по эксплуатации); соответствующих правил; схем и ГОСТов при освоении, текущем и капитальном ремонте 40
Подготовительные работы к текущему и капитальному ремонту скважин Монтаж и эксплуатация противовыбросового оборудования Схема № 1 Применяется при работах на скважинах с пластовым давлением не превышающем гидростатического. Схема № 2 Применяется при работах на скважинах с пластовым давлением равным и превышающем гидростатическое. Схема № 3 Применяется при перфорации, воздействии на пласт ПГД, геофизических работах, при работе на скважинах с газовым фактором А более 200 м 3 / м 3 Б А В Б Г 4 4 В 5 10 Г 6 Д 10 12 3 2 1 10 13 2 1 12 13 2 1 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: 1. Колонная головка (устьевой герметизатор); 2. Крестовина; 3. Превентор с глухими плашками; 4. Превентор плашечныйтрубный; 5. Дистанционное управление; 6. Устьевой герметизатор устья (УГУ-2); 7. Автоматический ключ (ротор); 8. Запорная компоновка к УГУ-2; Аподъемный патрубок; Б. Шаровый кран; В. дистанционный патрубок; Г. герметизирущая муфта; Д переводник; 9. Запорная компоновка к плашечному превентору: А -подъемный патрубок; Б- шаровой кран ; В- дистанционный патрубок; Д- переводник. 10. Коренная задвижка; 11. Заглушка; 12. Манометр; 13. Кран манометра. . 41

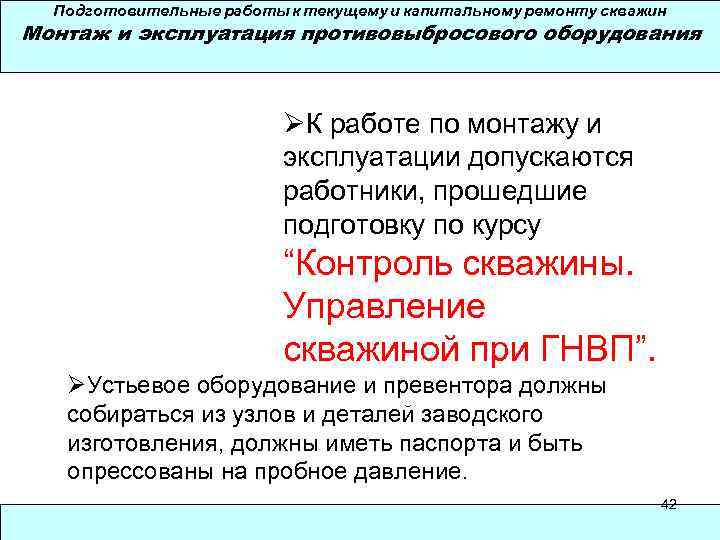

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж и эксплуатация противовыбросового оборудования ØК работе по монтажу и эксплуатации допускаются работники, прошедшие подготовку по курсу “Контроль скважины. Управление скважиной при ГНВП”. ØУстьевое оборудование и превентора должны собираться из узлов и деталей заводского изготовления, должны иметь паспорта и быть опрессованы на пробное давление. 42

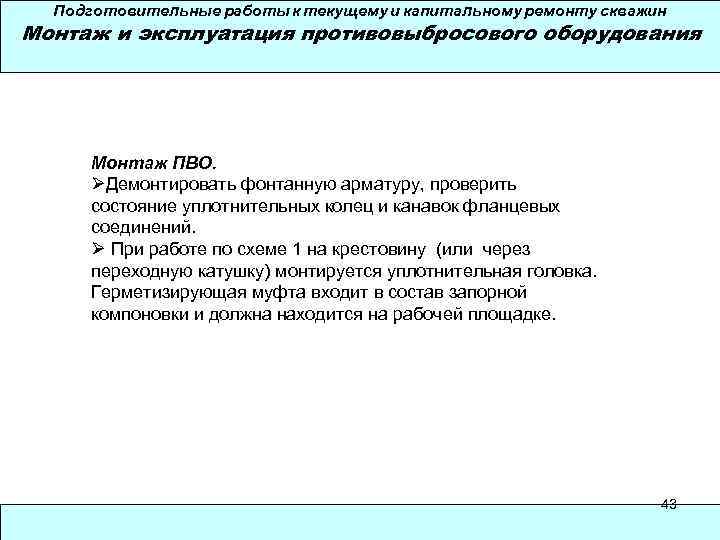

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж и эксплуатация противовыбросового оборудования Монтаж ПВО. ØДемонтировать фонтанную арматуру, проверить состояние уплотнительных колец и канавок фланцевых соединений. Ø При работе по схеме 1 на крестовину (или через переходную катушку) монтируется уплотнительная головка. Герметизирующая муфта входит в состав запорной компоновки и должна находится на рабочей площадке. 43

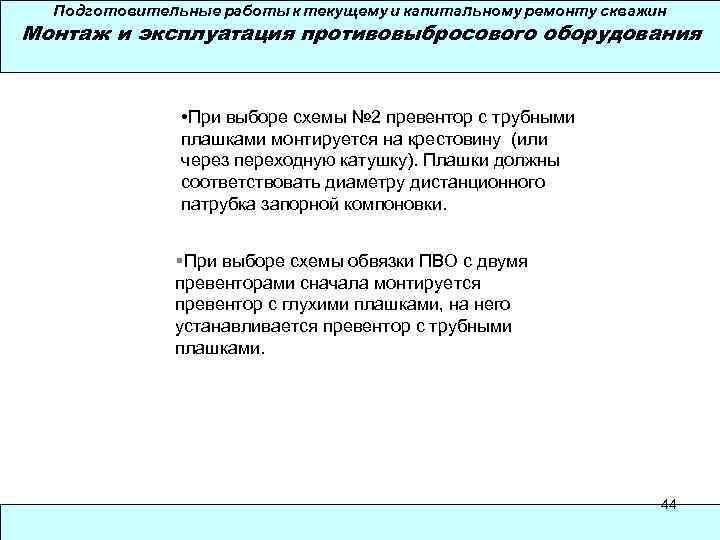

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж и эксплуатация противовыбросового оборудования • При выборе схемы № 2 превентор с трубными плашками монтируется на крестовину (или через переходную катушку). Плашки должны соответствовать диаметру дистанционного патрубка запорной компоновки. § При выборе схемы обвязки ПВО с двумя превенторами сначала монтируется превентор с глухими плашками, на него устанавливается превентор с трубными плашками. 44

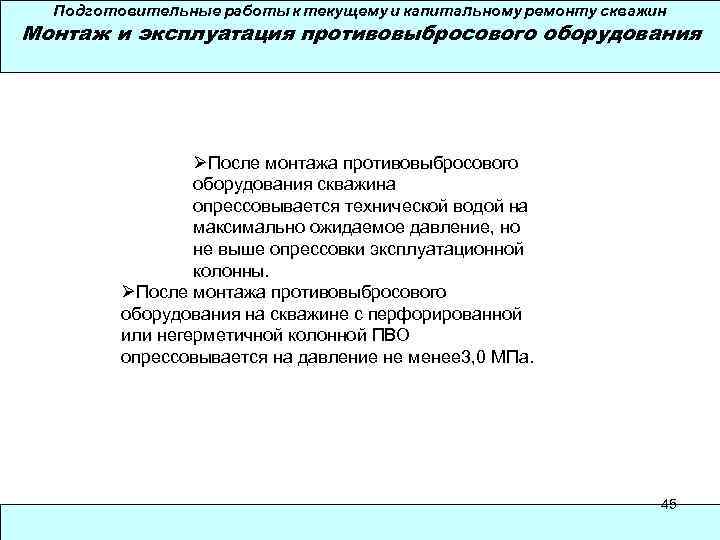

Подготовительные работы к текущему и капитальному ремонту скважин Монтаж и эксплуатация противовыбросового оборудования ØПосле монтажа противовыбросового оборудования скважина опрессовывается технической водой на максимально ожидаемое давление, но не выше опрессовки эксплуатационной колонны. ØПосле монтажа противовыбросового оборудования на скважине с перфорированной или негерметичной колонной ПВО опрессовывается на давление не менее 3, 0 МПа. 45

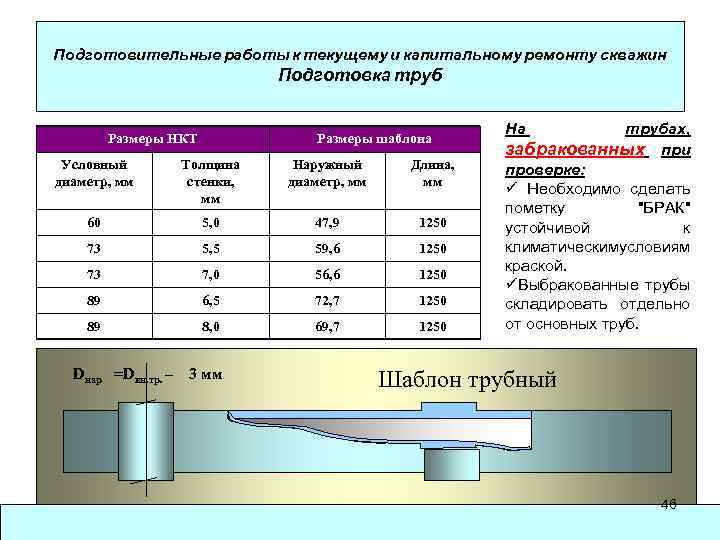

Подготовительные работы к текущему и капитальному ремонту скважин Подготовка труб Размеры НКТ Размеры шаблона Условный диаметр, мм Толщина стенки, мм Наружный диаметр, мм Длина, мм 60 5, 0 47, 9 1250 73 5, 5 59, 6 1250 73 7, 0 56, 6 1250 89 6, 5 72, 7 1250 89 8, 0 69, 7 1250 Dнар =Dвн. тр. – 3 мм На трубах, забракованных при проверке: ü Необходимо сделать пометку "БРАК" устойчивой к климатическимусловиям краской. üВыбракованные трубы складировать отдельно от основных труб. Шаблон трубный 46

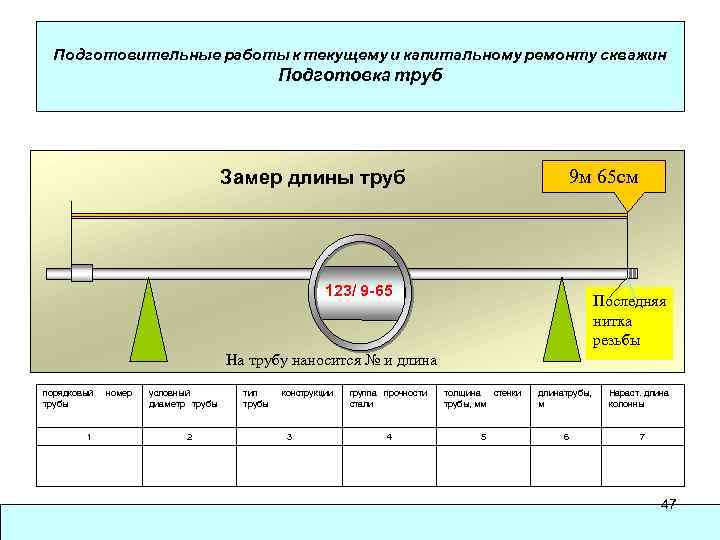

Подготовительные работы к текущему и капитальному ремонту скважин Подготовка труб Замер длины труб 9 м 65 см 123/ 9 -65 Последняя нитка резьбы На трубу наносится № и длина порядковый трубы 1 номер условный диаметр трубы 2 тип трубы конструкции 3 группа прочности стали толщина стенки трубы, мм длина трубы, м 4 5 6 Нараст. длина колонны 7 47
