Подготовила: Ученица 11 -Б класса ОШ № 1 г. Кировское Рогозовская Ирина

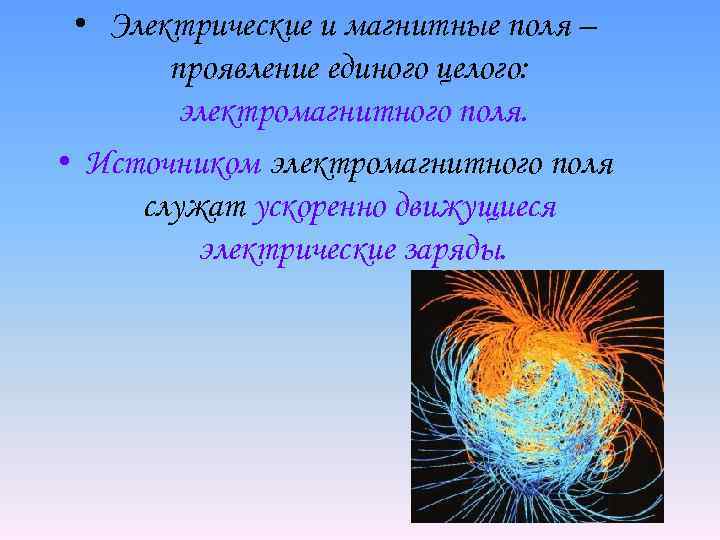

• Электрические и магнитные поля – проявление единого целого: электромагнитного поля. • Источником электромагнитного поля служат ускоренно движущиеся электрические заряды.

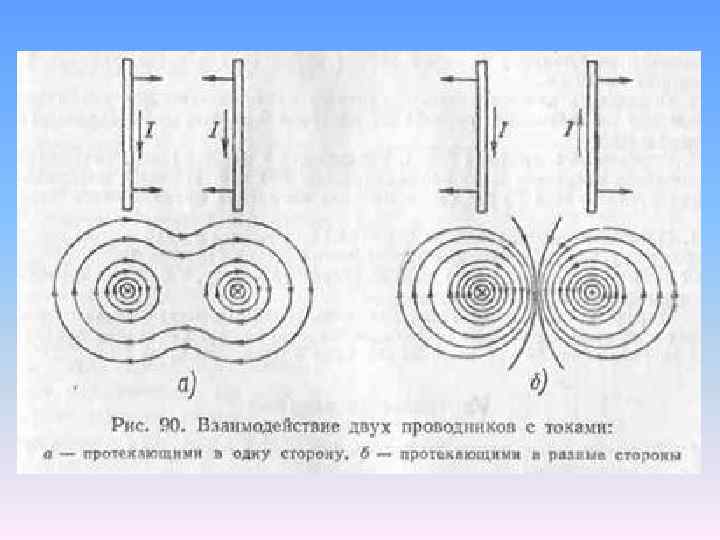

Магнитное взаимодействие проводников с током • Если близко один к другому расположены проводники с токами одного направления, то магнитные линии этих проводников, охватывающие оба проводника, обладая свойством продольного натяжения и стремясь сократиться, будут заставлять проводники притягиваться (рис. 90, а). • Магнитные линии двух проводников с токами разных направлений в пространстве между проводниками направлены в одну сторону. Магнитные линии, имеющие одинаковое направление, будут взаимно отталкиваться. Поэтому проводники с токами противоположного направления отталкиваются один от другого (рис. 90, б).

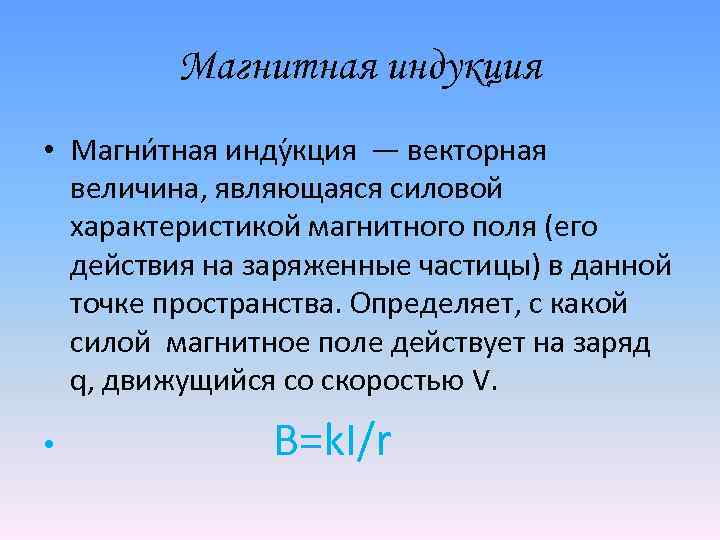

Магнитная индукция • Магни тная инду кция — векторная величина, являющаяся силовой характеристикой магнитного поля (его действия на заряженные частицы) в данной точке пространства. Определяет, с какой силой магнитное поле действует на заряд q, движущийся со скоростью V. • B=k. I/r
Сила Ампера • Сила Ампера — это сила, с которой магнитное поле действует на помещенный в него проводник с током. • Согласно экспериментальным данным модуль силы F: • пропорционален длине проводника l, находящегося в магнитном поле; • пропорционален модулю индукции магнитного поля B; • пропорционален силу тока в проводнике I; • зависит от ориентации проводника в магнитном поле, т. е. от угла α между направлением тока и вектора индукции магнитного поля B

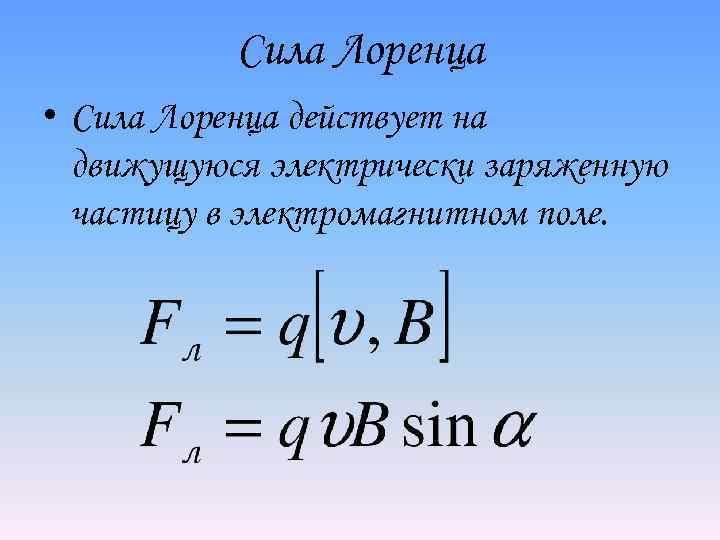

Сила Лоренца • Сила Лоренца действует на движущуюся электрически заряженную частицу в электромагнитном поле.

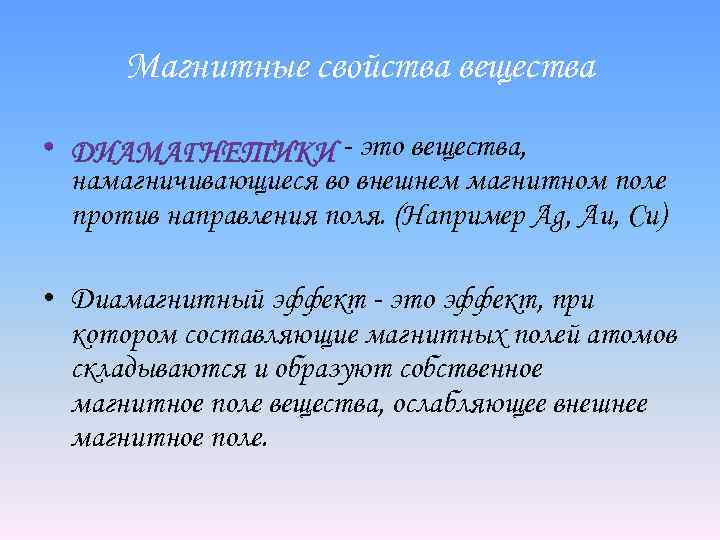

Магнитные свойства вещества - это вещества, намагничивающиеся во внешнем магнитном поле против направления поля. (Например Ag, Au, Cu) • Диамагнитный эффект - это эффект, при котором составляющие магнитных полей атомов складываются и образуют собственное магнитное поле вещества, ослабляющее внешнее магнитное поле.

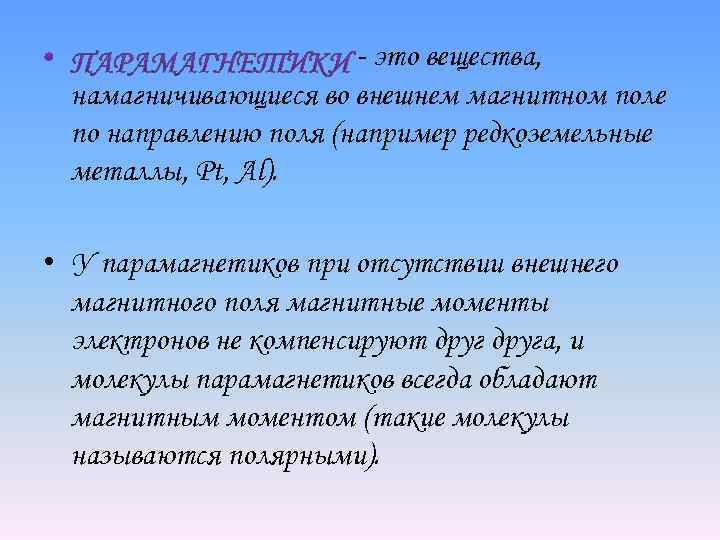

- это вещества, намагничивающиеся во внешнем магнитном поле по направлению поля (например редкоземельные металлы, Pt, Al). • У парамагнетиков при отсутствии внешнего магнитного поля магнитные моменты электронов не компенсируют друга, и молекулы парамагнетиков всегда обладают магнитным моментом (такие молекулы называются полярными).

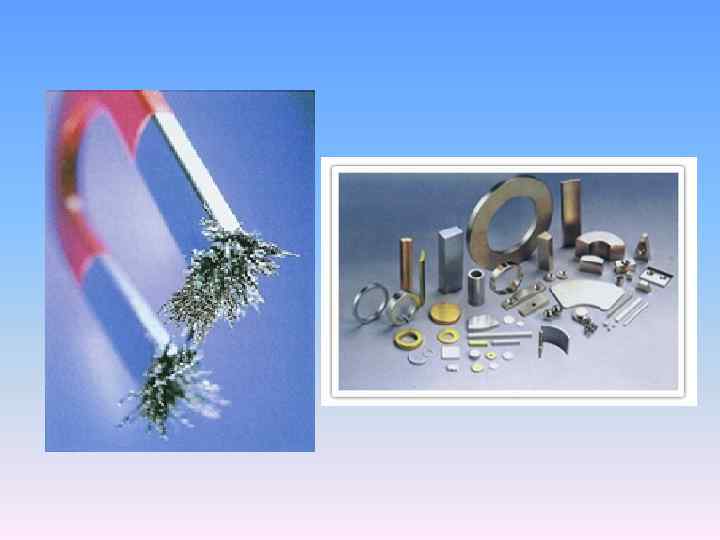

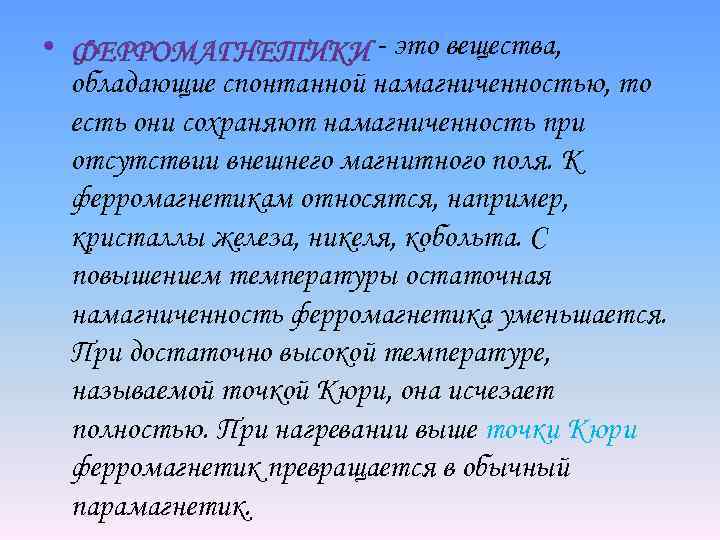

- это вещества, обладающие спонтанной намагниченностью, то есть они сохраняют намагниченность при отсутствии внешнего магнитного поля. К ферромагнетикам относятся, например, кристаллы железа, никеля, кобольта. С повышением температуры остаточная намагниченность ферромагнетика уменьшается. При достаточно высокой температуре, называемой точкой Кюри, она исчезает полностью. При нагревании выше точки Кюри ферромагнетик превращается в обычный парамагнетик.

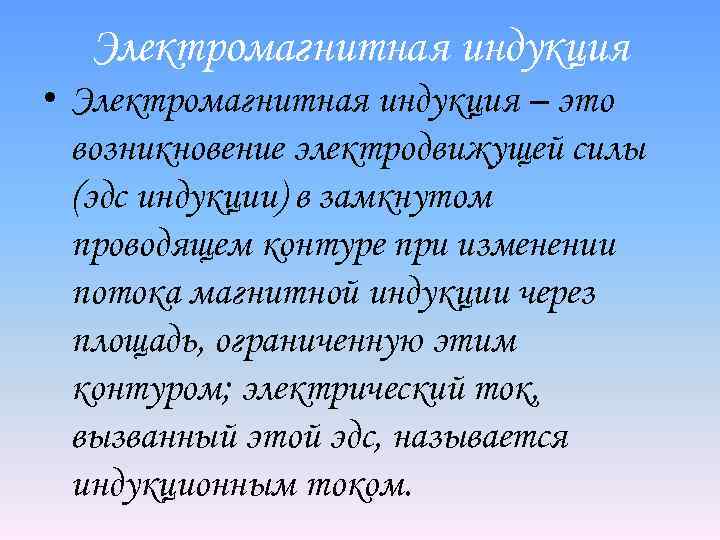

Электромагнитная индукция • Электромагнитная индукция – это возникновение электродвижущей силы (эдс индукции) в замкнутом проводящем контуре при изменении потока магнитной индукции через площадь, ограниченную этим контуром; электрический ток, вызванный этой эдс, называется индукционным током.

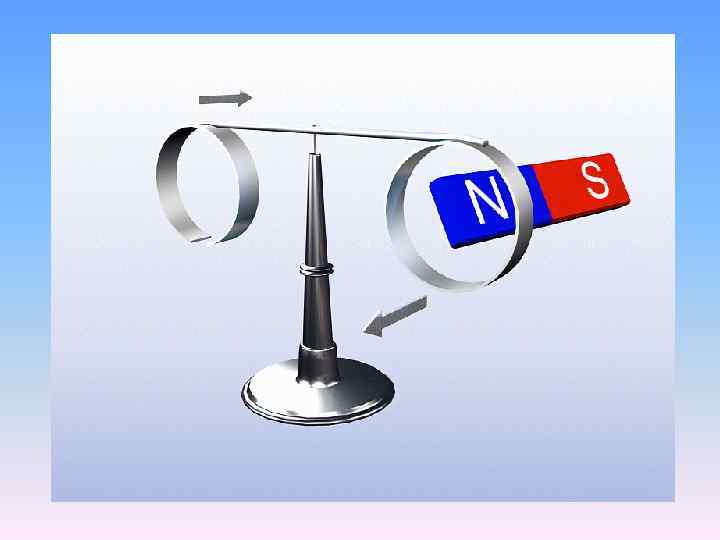

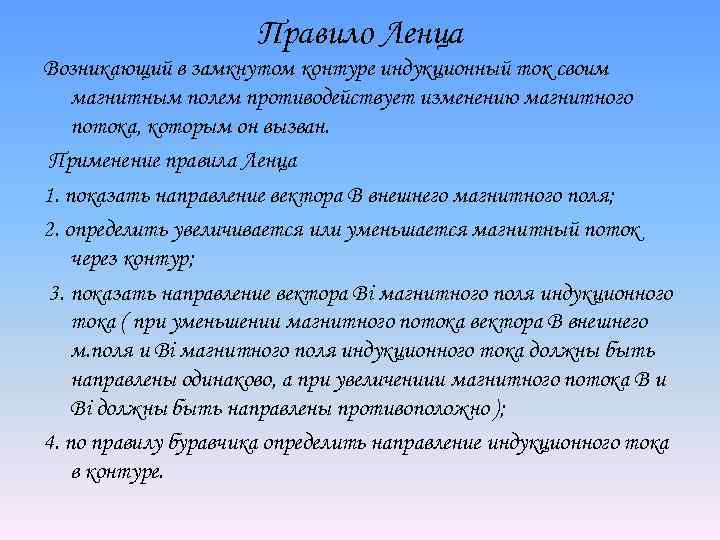

Правило Ленца Возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует изменению магнитного потока, которым он вызван. Применение правила Ленца 1. показать направление вектора В внешнего магнитного поля; 2. определить увеличивается или уменьшается магнитный поток через контур; 3. показать направление вектора Вi магнитного поля индукционного тока ( при уменьшении магнитного потока вектора В внешнего м. поля и Вi магнитного поля индукционного тока должны быть направлены одинаково, а при увеличениии магнитного потока В и Вi должны быть направлены противоположно ); 4. по правилу буравчика определить направление индукционного тока в контуре.

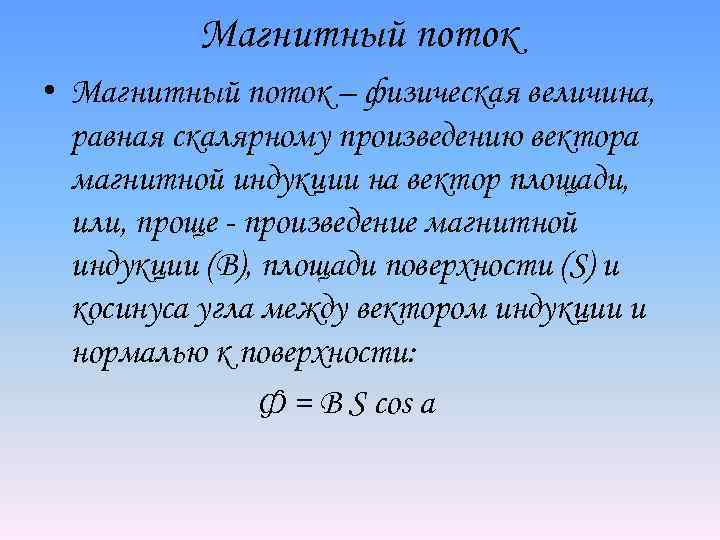

Магнитный поток • Магнитный поток – физическая величина, равная скалярному произведению вектора магнитной индукции на вектор площади, или, проще - произведение магнитной индукции (В), площади поверхности (S) и косинуса угла между вектором индукции и нормалью к поверхности: Ф = B S cos a
Закон электромагнитной индукции • ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ, закон Фарадея – закон, устанавливающий взаимосвязь между магнитными и электрическими явлениями. ЭДС электромагнитной индукции в контуре численно равна и противоположна по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром.
Самоиндукция • При изменении силы тока в катушке происходит изменение магнитного потока, создаваемого этим током. Изменение магнитного потока, пронизывающего катушку, должно вызывать появление ЭДС индукции в катушке. Явление возникновения ЭДС индукции в электрической цепи в результате изменения силы тока в этой цепи называется самоиндукцией.

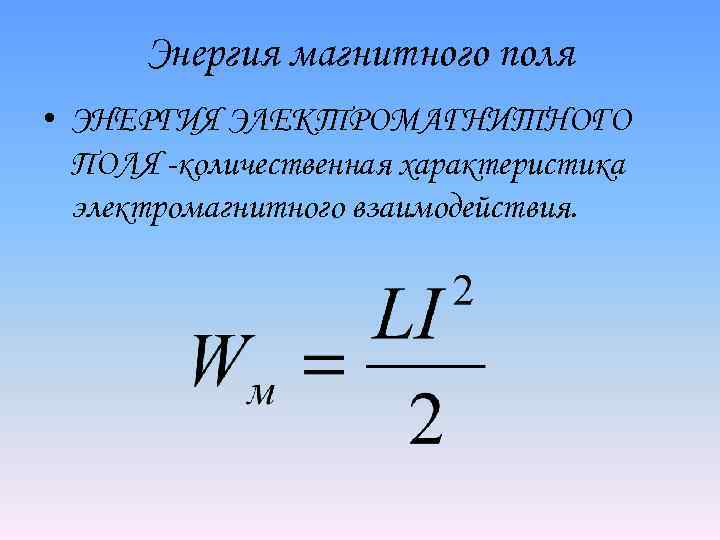

Энергия магнитного поля • ЭНЕРГИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ -количественная характеристика электромагнитного взаимодействия.

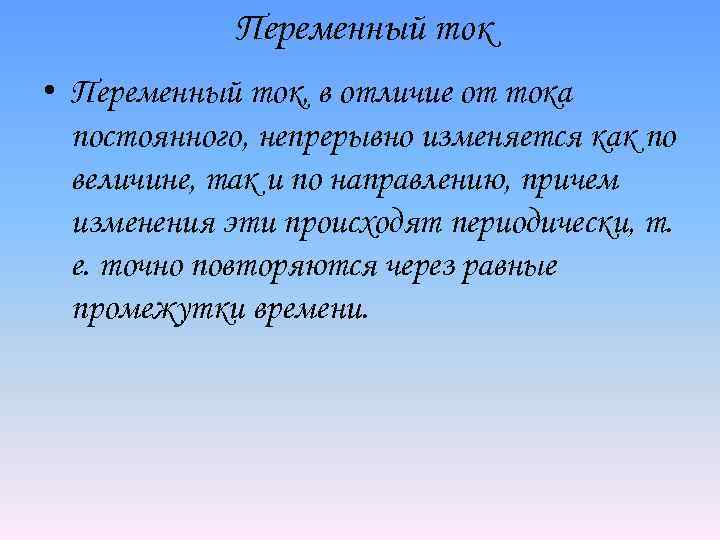

Переменный ток • Переменный ток, в отличие от тока постоянного, непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени.
Спасибо за внимание!
