ПОДБОР И ПРОВЕРКА СЕЧЕНИЯ СТЕРЖНЕЙ СТРОПИЛЬНЫХ ФЕРМ

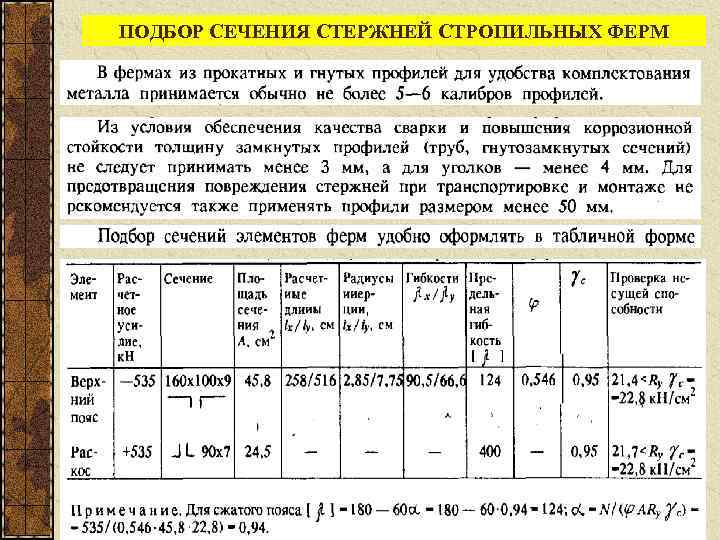

ПОДБОР СЕЧЕНИЯ СТЕРЖНЕЙ СТРОПИЛЬНЫХ ФЕРМ

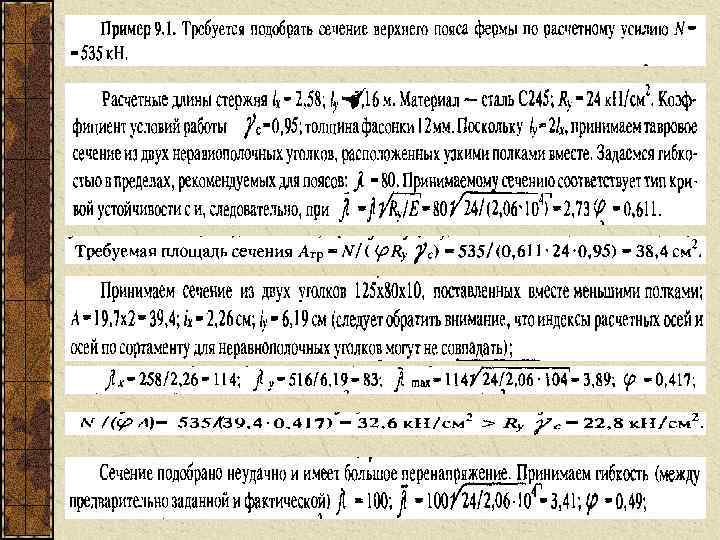

Предельное состояние сжатых элементов ферм определяется их устойчивостью, поэтому проверка несущей способности этих элементов выполняется по формуле Которая содержит два неизвестных: площадь сечения являющийся функцией гибкости и коэффициент и типа сечения Для подбора сечения необходимо выбрать тип сечения, задаться гибкостью стержня, определить коэффициент продольного изгиба и найти требуемую площадь сечения По требуемой площади подбирается по сортаменту подходящий профиль, определяются его фактические геометрические характеристики находятся По большей гибкости уточняется коэффициент и проводится проверка устойчивости

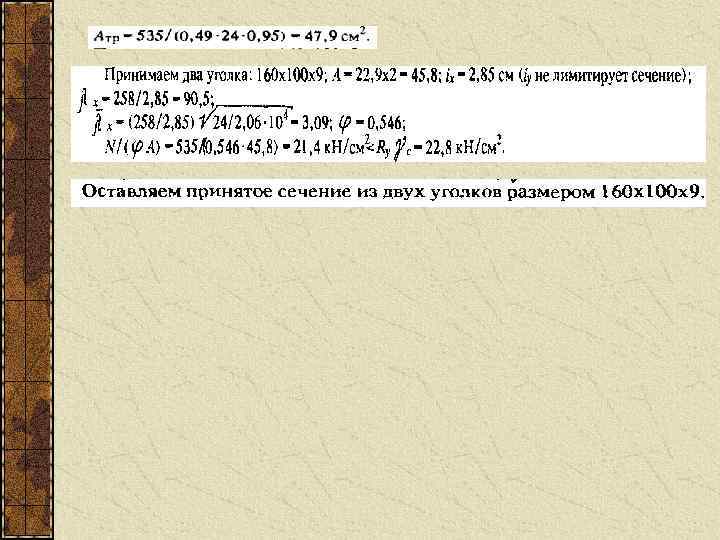

Если гибкость стержня предварительно была задана неправильно проверка показала перенапряжение или значительное (больше 510%) недонапряжение, то проводят корректировку сечения, принимая промежуточное между предварительно заданным и фактическим значениями гибкости Обычно второе приближение достигает цели Для составных сечений предельные гибкости полок и стенок определяются в соответствии с нормами

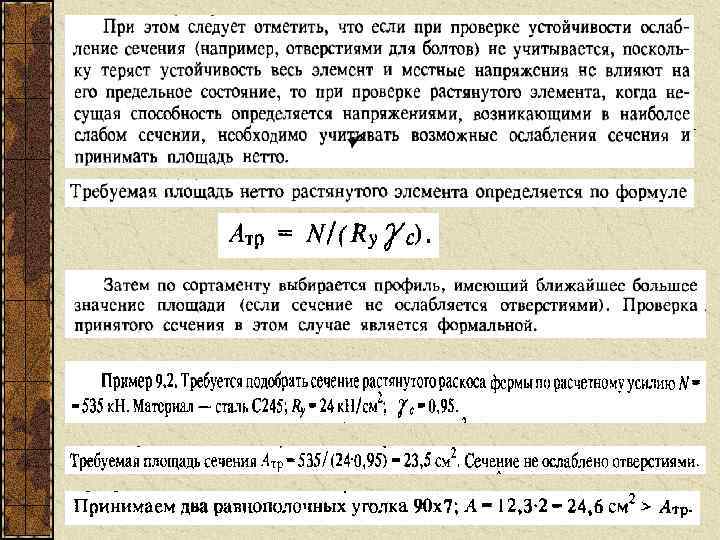

ПОДБОР СЕЧЕНИЯ РАСТЯНУТЫХ ЭЛЕМЕНТОВ Предельное состояние растянутых элементов определяется либо их разрывом Либо развитием чрезмерных пластических дефомаций
