Под осложнением в скважине следует понимать затруднение ее углубления, вызванное нарушением состояния буровой скважины. Под осложнением в скважине следует понимать затруднение ее углубления, вызванное нарушением состояния буровой скважины. - Наиболее распространенные виды осложнений: осложнения, вызывающие нарушения целостности стенок скважины; затяжки, прихваты и посадки бурильного инструмента; поглощения бурового раствора; газо- нефте-, или водопроявления (ГНВП).

Виды нарушений целостности стенок скважины: - осыпи и обвалы; - пластическое течение (ползучесть); - Виды нарушений целостности стенок скважины: - осыпи и обвалы; - пластическое течение (ползучесть); - желобообразования; - растворение; - растепление.

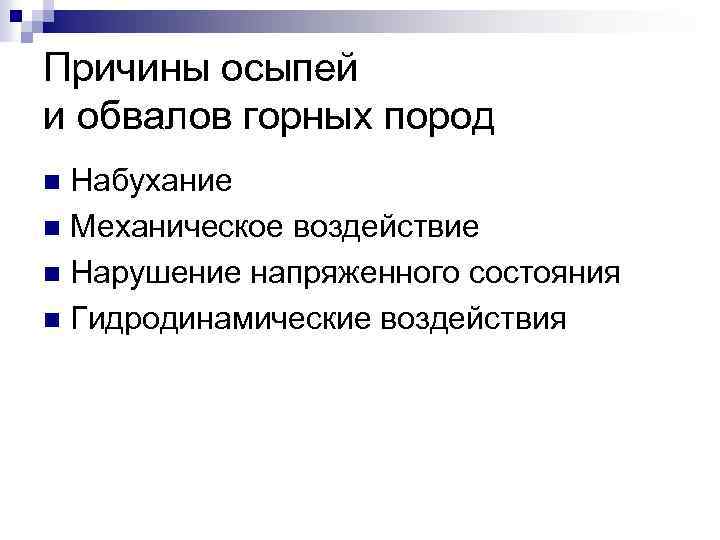

Причины осыпей и обвалов горных пород Набухание n Механическое воздействие n Нарушение напряженного состояния Причины осыпей и обвалов горных пород Набухание n Механическое воздействие n Нарушение напряженного состояния n Гидродинамические воздействия n

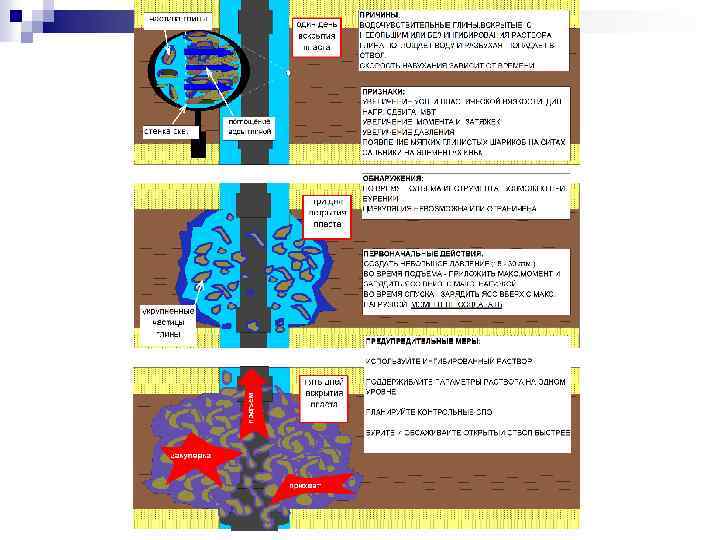

Набухание горных пород При взаимодействии с фильтратом бурового раствора происходит набухание глинистых пород (глины, Набухание горных пород При взаимодействии с фильтратом бурового раствора происходит набухание глинистых пород (глины, глинистые сланцы, аргиллиты)в результате реакции гидратации глинистых минералов. Интенсивность набухания зависит от типа и характеристики бурового раствора и длительности контакта раствора со стенками скважины.

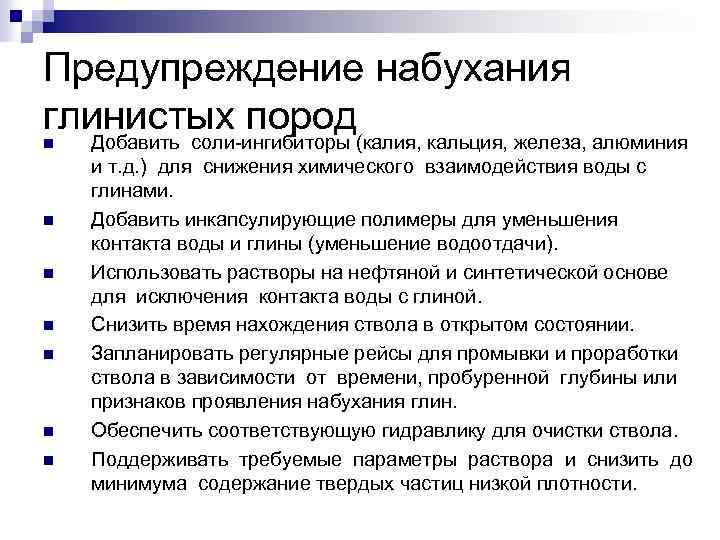

Предупреждение набухания глинистых пород n n n n Добавить соли-ингибиторы (калия, кальция, железа, алюминия Предупреждение набухания глинистых пород n n n n Добавить соли-ингибиторы (калия, кальция, железа, алюминия и т. д. ) для снижения химического взаимодействия воды с глинами. Добавить инкапсулирующие полимеры для уменьшения контакта воды и глины (уменьшение водоотдачи). Использовать растворы на нефтяной и синтетической основе для исключения контакта воды с глиной. Снизить время нахождения ствола в открытом состоянии. Запланировать регулярные рейсы для промывки и проработки ствола в зависимости от времени, пробуренной глубины или признаков проявления набухания глин. Обеспечить соответствующую гидравлику для очистки ствола. Поддерживать требуемые параметры раствора и снизить до минимума содержание твердых частиц низкой плотности.

Механическое воздействие происходит в процессе спуско-подъемных операций (СПО), бурении скважины, особенно при роторном способе Механическое воздействие происходит в процессе спуско-подъемных операций (СПО), бурении скважины, особенно при роторном способе бурения. В этом случае подвергаются разрушению слабосцементированные и рыхлые горные породы.

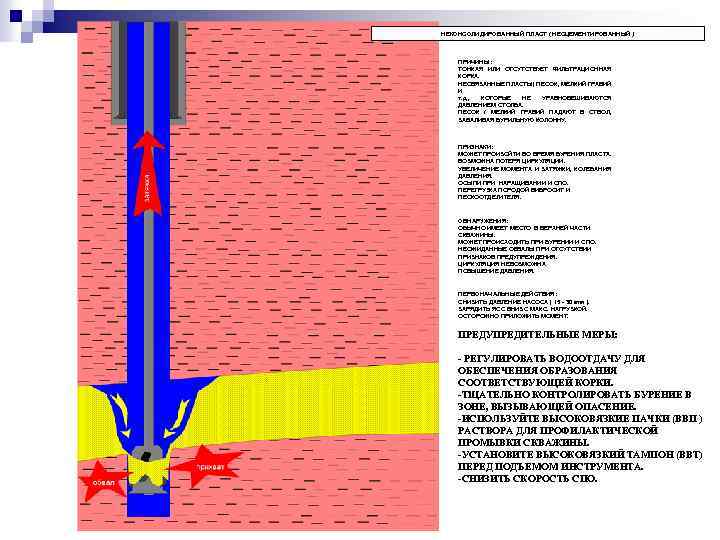

НЕКОНСОЛИДИРОВАННЫЙ ПЛАСТ ( НЕСЦЕМЕНТИРОВАННЫЙ ) ПРИЧИНЫ: ТОНКАЯ ИЛИ ОТСУТСТВУЕТ ФИЛЬТРАЦИОННАЯ КОРКА. НЕСВЯЗАННЫЕ ПЛАСТЫ ( НЕКОНСОЛИДИРОВАННЫЙ ПЛАСТ ( НЕСЦЕМЕНТИРОВАННЫЙ ) ПРИЧИНЫ: ТОНКАЯ ИЛИ ОТСУТСТВУЕТ ФИЛЬТРАЦИОННАЯ КОРКА. НЕСВЯЗАННЫЕ ПЛАСТЫ ( ПЕСОК , МЕЛКИЙ ГРАВИЙ И т. д. , КОТОРЫЕ НЕ УРАВНОВЕШИВАЮТСЯ ДАВЛЕНИЕМ СТОЛБА. ПЕСОК / МЕЛКИЙ ГРАВИЙ ПАДАЮТ В СТВОЛ, ЗАВАЛИВАЯ БУРИЛЬНУЮ КОЛОННУ. ПРИЗНАКИ: МОЖЕТ ПРОИЗОЙТИ ВО ВРЕМЯ БУРЕНИЯ ПЛАСТА. ВОЗМОЖНА ПОТЕРЯ ЦИРКУЛЯЦИИ. УВЕЛИЧЕНИЕ МОМЕНТА И ЗАТЯЖКИ, КОЛЕБАНИЯ ДАВЛЕНИЯ. ОСЫПИ ПРИ НАРАЩИВАНИИ И СПО. ПЕРЕГРУЗКА ПОРОДОЙ ВИБРОСИТ И ПЕСКООТДЕЛИТЕЛЯ. ОБНАРУЖЕНИЯ: ОБЫЧНО ИМЕЕТ МЕСТО В ВЕРХНЕЙ ЧАСТИ СКВАЖИНЫ. МОЖЕТ ПРОИСХОДИТЬ ПРИ БУРЕНИИ И СПО. НЕОЖИДАННЫЕ ОБВАЛЫ ПРИ ОТСУТСТВИИ ПРИЗНАКОВ ПРЕДУПРЕЖДЕНИЯ. ЦИРКУЛЯЦИЯ НЕВОЗМОЖНА. ПОВЫШЕНИЕ ДАВЛЕНИЯ. ПЕРВОНАЧАЛЬНЫЕ ДЕЙСТВИЯ: СНИЗИТЬ ДАВЛЕНИЕ НАСОСА ( 15 - 30 атм ). ЗАРЯДИТЬ ЯСС ВНИЗ С МАКС. НАГРУЗКОЙ. ОСТОРОЖНО ПРИЛОЖИТЬ МОМЕНТ. ПРЕДУПРЕДИТЕЛЬНЫЕ МЕРЫ: - РЕГУЛИРОВАТЬ ВОДООТДАЧУ ДЛЯ ОБЕСПЕЧЕНИЯ ОБРАЗОВАНИЯ СООТВЕТСТВУЮЩЕЙ КОРКИ. -ТЩАТЕЛЬНО КОНТРОЛИРОВАТЬ БУРЕНИЕ В ЗОНЕ, ВЫЗЫВАЮЩЕЙ ОПАСЕНИЕ. -ИСПОЛЬЗУЙТЕ ВЫСОКОВЯЗКИЕ ПАЧКИ (ВВП ) РАСТВОРА ДЛЯ ПРОФИЛАКТИЧЕСКОЙ ПРОМЫВКИ СКВАЖИНЫ. -УСТАНОВИТЕ ВЫСОКОВЯЗКИЙ ТАМПОН (ВВТ) ПЕРЕД ПОДЪЕМОМ ИНСТРУМЕНТА. -СНИЗИТЬ СКОРОСТЬ СПО.

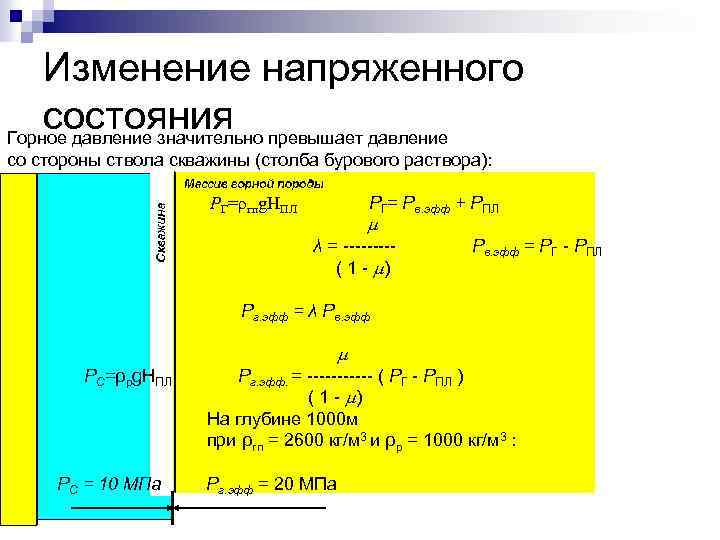

Изменение напряженного состояния Горное давление значительно превышает давление со стороны ствола скважины (столба бурового Изменение напряженного состояния Горное давление значительно превышает давление со стороны ствола скважины (столба бурового раствора): РГ= Рв. эфф + РПЛ РГ=ρгпg. HПЛ λ = ----( 1 - ) Рв. эфф = РГ - РПЛ Рг. эфф = λ Рв. эфф РС=ρрg. HПЛ РС = 10 МПа Рг. эфф. = ------ ( РГ - РПЛ ) ( 1 - ) На глубине 1000 м при ρгп = 2600 кг/м 3 и ρр = 1000 кг/м 3 : Рг. эфф = 20 МПа

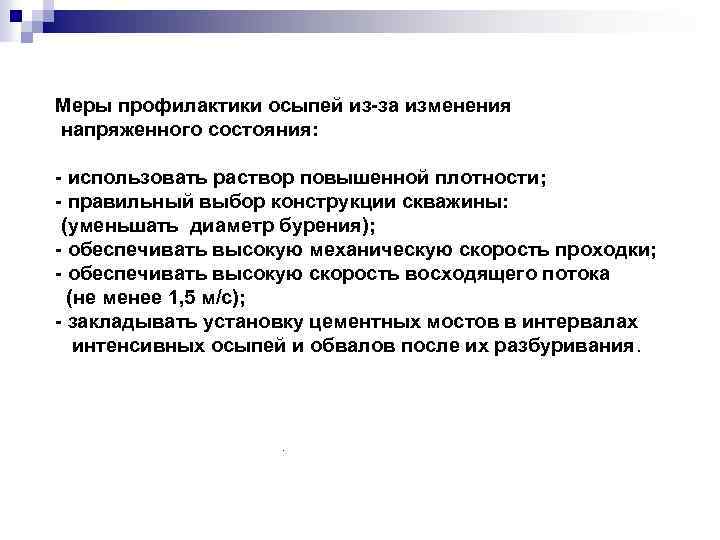

Меры профилактики осыпей из-за изменения напряженного состояния: - использовать раствор повышенной плотности; - правильный Меры профилактики осыпей из-за изменения напряженного состояния: - использовать раствор повышенной плотности; - правильный выбор конструкции скважины: (уменьшать диаметр бурения); - обеспечивать высокую механическую скорость проходки; - обеспечивать высокую скорость восходящего потока (не менее 1, 5 м/с); - закладывать установку цементных мостов в интервалах интенсивных осыпей и обвалов после их разбуривания. .

Гидродинамические воздействия давление гидроразрыва статика подъем с циркуляцией статик а спуск с циркуляцией статик Гидродинамические воздействия давление гидроразрыва статика подъем с циркуляцией статик а спуск с циркуляцией статик а только циркуляция ускорение Замедление ускорение подъема колонны Гидростатическое давление Замедление спуска колонны начало циркуляции пластовое давление = 330 атм свабировани е поршневани е допустимый запас при СПО Гидродинамич. давление в затрубном пространстве ПРОЯВЛЕНИЕ НЕУСТОЙЧИВОСТИ СТЕНОК СКВАЖИНЫ

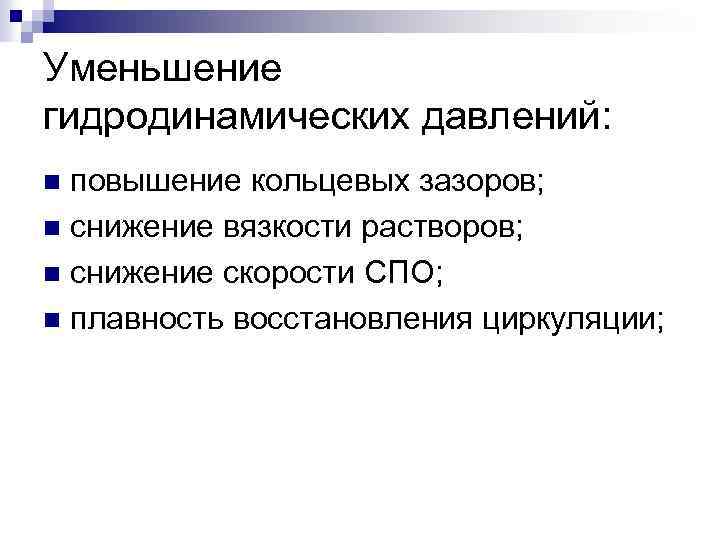

Уменьшение гидродинамических давлений: повышение кольцевых зазоров; n снижение вязкости растворов; n снижение скорости СПО; Уменьшение гидродинамических давлений: повышение кольцевых зазоров; n снижение вязкости растворов; n снижение скорости СПО; n плавность восстановления циркуляции; n

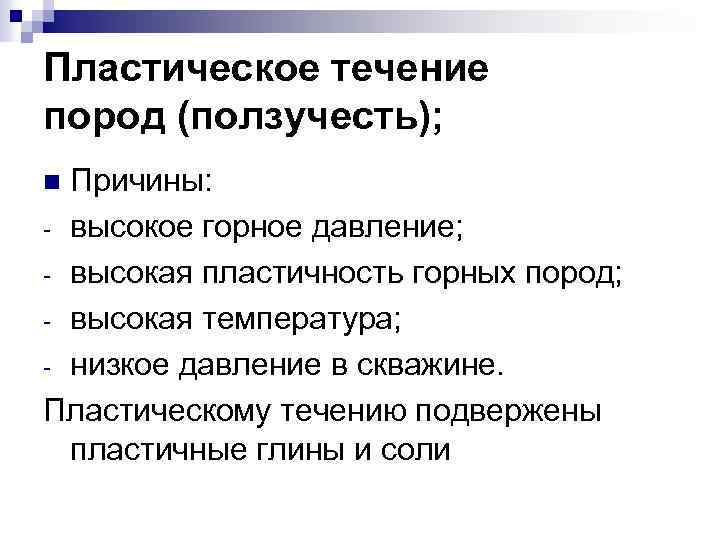

Пластическое течение пород (ползучесть); Причины: - высокое горное давление; - высокая пластичность горных пород; Пластическое течение пород (ползучесть); Причины: - высокое горное давление; - высокая пластичность горных пород; - высокая температура; - низкое давление в скважине. Пластическому течению подвержены пластичные глины и соли n

ПРИЗНАКИ: НЕУСТОЙЧИВЫЕ ПРОГНОЗИРОВАНИЕ СОЛЕЙ ИЛИ ПЛАСТИЧНЫХ ГЛИН. ВНЕЗАПНАЯ ЗАТЯЖКА ИЛИ ПОСАДКА. ВНЕЗАПНОЕ УВЕЛИЧЕНИЕ МОМЕНТА ПРИЗНАКИ: НЕУСТОЙЧИВЫЕ ПРОГНОЗИРОВАНИЕ СОЛЕЙ ИЛИ ПЛАСТИЧНЫХ ГЛИН. ВНЕЗАПНАЯ ЗАТЯЖКА ИЛИ ПОСАДКА. ВНЕЗАПНОЕ УВЕЛИЧЕНИЕ МОМЕНТА ПРИ БУРЕНИИ. РГ=ρгпg. HПЛ = Рг. эфф =0, 5; λ = 1, 0 ОБНАРУЖЕНИЕ: ОБЫЧНО ПРОИСХОДИТ ПРИ ПОДЪЕМЕ. ВОЗМОЖНО ПРИ СПУСКЕ ПОСЛЕ ПРОДОЛЖИТЕЛЬНОГО ПРОСТОЯ. ВОЗМОЖНО ПРИ БУРЕНИИ ОЧЕНЬ ПОДВИЖНЫХ ПЛАСТОВ. ПРИХВАТ ПРОИСХОДИТ ПРИ ДВИЖЕНИИ ИНСТРУМЕНТА В ЗОНЕ ПЛАСТИЧНЫХ ПОРОД. ЦИРКУЛЯЦИЯ ЧАСТИЧНО ОГРАНИЧЕНА ИЛИ НЕ ОГРАНИЧЕНА.

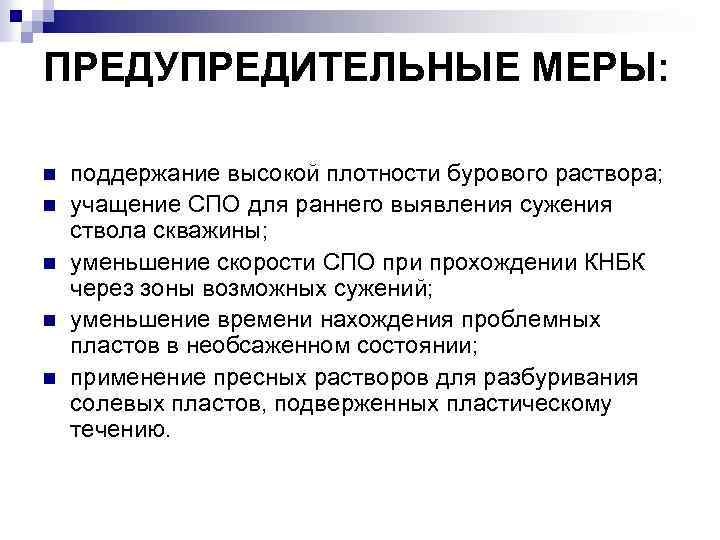

ПРЕДУПРЕДИТЕЛЬНЫЕ МЕРЫ: n n n поддержание высокой плотности бурового раствора; учащение СПО для раннего ПРЕДУПРЕДИТЕЛЬНЫЕ МЕРЫ: n n n поддержание высокой плотности бурового раствора; учащение СПО для раннего выявления сужения ствола скважины; уменьшение скорости СПО при прохождении КНБК через зоны возможных сужений; уменьшение времени нахождения проблемных пластов в необсаженном состоянии; применение пресных растворов для разбуривания солевых пластов, подверженных пластическому течению.

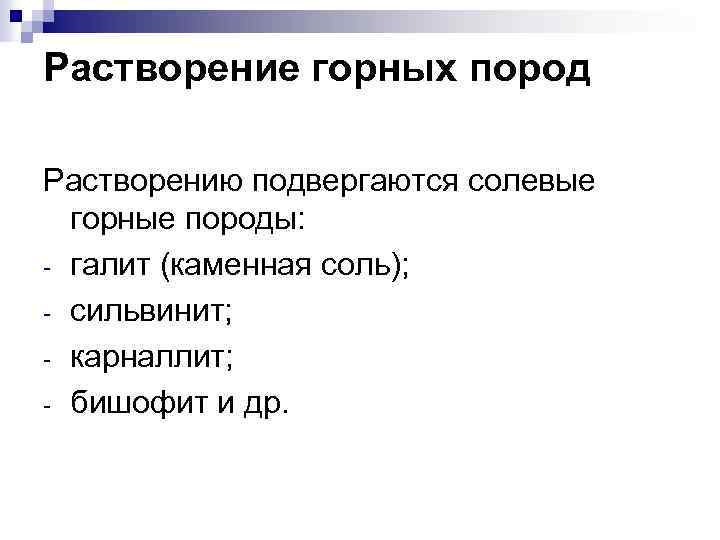

Растворение горных пород Растворению подвергаются солевые горные породы: - галит (каменная соль); - сильвинит; Растворение горных пород Растворению подвергаются солевые горные породы: - галит (каменная соль); - сильвинит; - карналлит; - бишофит и др.

Растворение горных пород КАВЕРНА соль Растворение горных пород на стенках скважины приводит к кавернообразованию, Растворение горных пород КАВЕРНА соль Растворение горных пород на стенках скважины приводит к кавернообразованию, которое снижает качество разобщения пластов при креплении скважины.

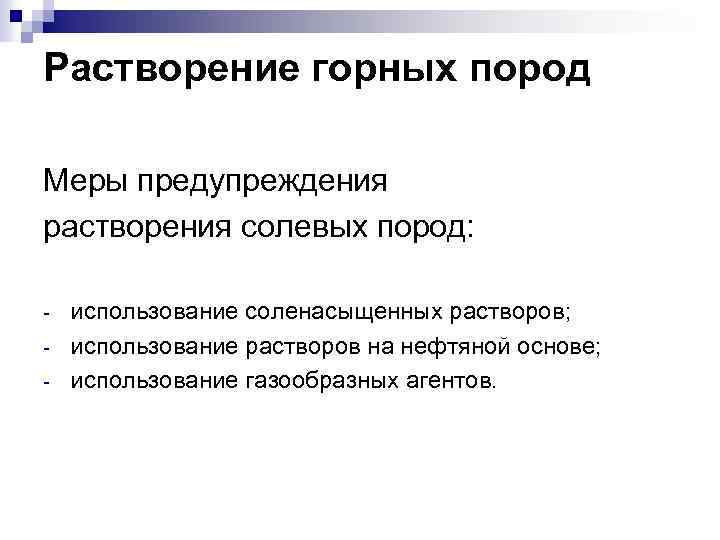

Растворение горных пород Меры предупреждения растворения солевых пород: - использование соленасыщенных растворов; использование растворов Растворение горных пород Меры предупреждения растворения солевых пород: - использование соленасыщенных растворов; использование растворов на нефтяной основе; использование газообразных агентов.

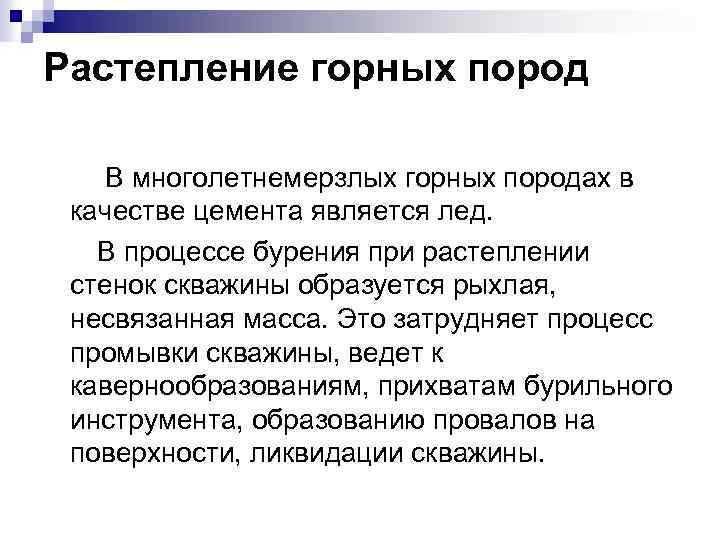

Растепление горных пород В многолетнемерзлых горных породах в качестве цемента является лед. В процессе Растепление горных пород В многолетнемерзлых горных породах в качестве цемента является лед. В процессе бурения при растеплении стенок скважины образуется рыхлая, несвязанная масса. Это затрудняет процесс промывки скважины, ведет к кавернообразованиям, прихватам бурильного инструмента, образованию провалов на поверхности, ликвидации скважины.

Растепление горных пород Растепление горных пород

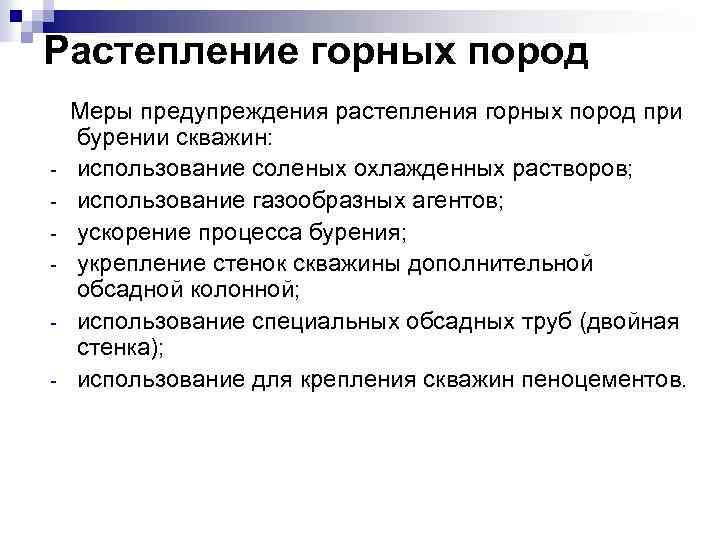

Растепление горных пород - Меры предупреждения растепления горных пород при бурении скважин: использование соленых Растепление горных пород - Меры предупреждения растепления горных пород при бурении скважин: использование соленых охлажденных растворов; использование газообразных агентов; ускорение процесса бурения; укрепление стенок скважины дополнительной обсадной колонной; использование специальных обсадных труб (двойная стенка); использование для крепления скважин пеноцементов.

Прихваты бурильного инструмента Причины прихватов: - Осыпи и обвалы; - Сужения ствола скважины; - Прихваты бурильного инструмента Причины прихватов: - Осыпи и обвалы; - Сужения ствола скважины; - Оседание шлама; - Дифференциальное давление; - Желобообразования; - Заклинивание посторонними предметами;

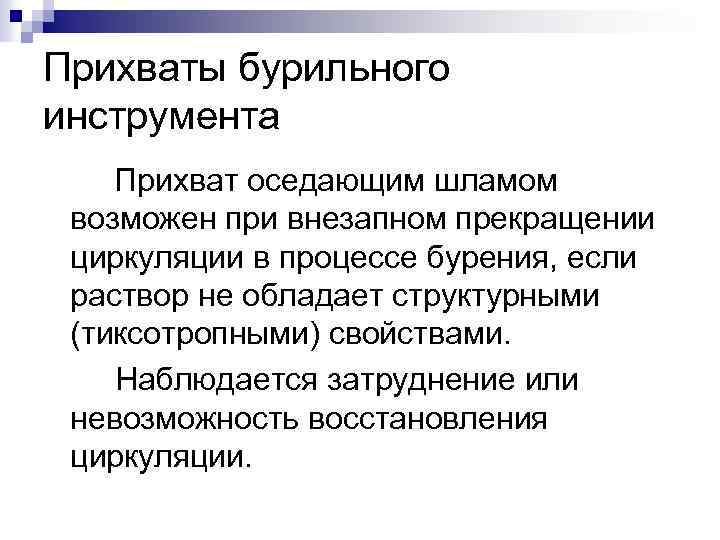

Прихваты бурильного инструмента Прихват оседающим шламом возможен при внезапном прекращении циркуляции в процессе бурения, Прихваты бурильного инструмента Прихват оседающим шламом возможен при внезапном прекращении циркуляции в процессе бурения, если раствор не обладает структурными (тиксотропными) свойствами. Наблюдается затруднение или невозможность восстановления циркуляции.

Прихваты бурильного инструмента Бурильная колонна Плотный осадок УБТ, Забойный двигатель Для предупреждения прихватов, связанных Прихваты бурильного инструмента Бурильная колонна Плотный осадок УБТ, Забойный двигатель Для предупреждения прихватов, связанных с оседанием шлама необходимо: - использовать структурированные буровые растворы; - делать промежуточные промывки скважины при СПО; - повышать производительность насосов.

Прихваты бурильного инструмента Дифференциальный прихват УСЛОВИЯ ВОЗНИКНОВЕНИЯ: - НАЛИЧИЕ ПРОНИЦАЕМЫХ ПЛАСТОВ С НИЗКИМ ДАВЛЕНИЕМ; Прихваты бурильного инструмента Дифференциальный прихват УСЛОВИЯ ВОЗНИКНОВЕНИЯ: - НАЛИЧИЕ ПРОНИЦАЕМЫХ ПЛАСТОВ С НИЗКИМ ДАВЛЕНИЕМ; - ИСПОЛЬЗОВАНИЕ БУРОВЫХ РАСТВОРОВ ПОВЫШЕННОЙ ПЛОТНОСТИ; - ДЛИННАЯ И НЕСТАБИЛИЗИРОВАННАЯ КНБК (БЕЗ ЦЕНТРАТОРОВ); - КОЛОННА НЕ ВРАЩАЕТСЯ ИЛИ НЕ ДВИЖЕТСЯ ДЛИТЕЛЬНОЕ ВРЕМЯ. Прихват происходит при касании бурильной колонны стенки скважины.

Дифференциальный прихват Дифференциальный прихват

Дифференциальный прихват Дифференциальный прихват

Дифференциальный прихват ПРИЗНАКИ: - УВЕЛИЧЕНИЕ ЗАТЯЖЕК В НАЧАЛЕ ДВИЖЕНИЯ КОЛОННЫ; - ВОССТАНОВЛЕНИЕ ЦИРКУЛЯЦИИ ПРОИСХОДИТ Дифференциальный прихват ПРИЗНАКИ: - УВЕЛИЧЕНИЕ ЗАТЯЖЕК В НАЧАЛЕ ДВИЖЕНИЯ КОЛОННЫ; - ВОССТАНОВЛЕНИЕ ЦИРКУЛЯЦИИ ПРОИСХОДИТ БЕЗ ЗАТРУДНЕНИЙ. МЕРЫ ПРЕДУПРЕЖДЕНИЯ: - ИСПЛЬЗОВАНИЕ БУРОВЫХ РАСТВОРОВ С МИНИМАЛЬНО ДОПУСТИМОЙ ПЛОТНОСТЬЮ, ОБРАЗУЮЩИХ МАЛУЮ ТОЛЩИНУ КОРКИ; - ПРЕДУПРЕЖДЕНИЕ ОСТАВЛЕНИЯ БУРИЛЬНОЙ КОЛОННЫ БЕЗ ДВИЖЕНИЯ ДЛИТЕЛЬНОЕ ВРЕМЯ (БОЛЕЕ 15 – 20 МИН); - ИСПОЛЬЗОВАНИЕ В СОСТАВЕ КНБК ЦЕНТРИРУЮЩИХ ЭЛЕМЕНТОВ;

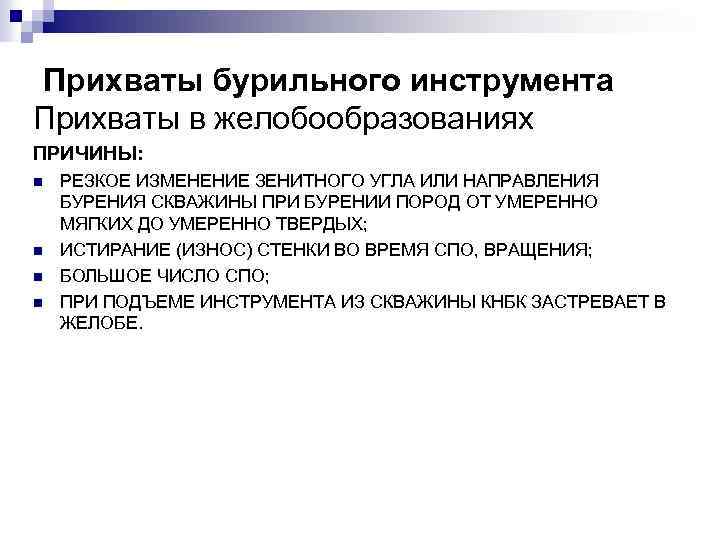

Прихваты бурильного инструмента Прихваты в желобообразованиях ПРИЧИНЫ: n n РЕЗКОЕ ИЗМЕНЕНИЕ ЗЕНИТНОГО УГЛА ИЛИ Прихваты бурильного инструмента Прихваты в желобообразованиях ПРИЧИНЫ: n n РЕЗКОЕ ИЗМЕНЕНИЕ ЗЕНИТНОГО УГЛА ИЛИ НАПРАВЛЕНИЯ БУРЕНИЯ СКВАЖИНЫ ПРИ БУРЕНИИ ПОРОД ОТ УМЕРЕННО МЯГКИХ ДО УМЕРЕННО ТВЕРДЫХ; ИСТИРАНИЕ (ИЗНОС) СТЕНКИ ВО ВРЕМЯ СПО, ВРАЩЕНИЯ; БОЛЬШОЕ ЧИСЛО СПО; ПРИ ПОДЪЕМЕ ИНСТРУМЕНТА ИЗ СКВАЖИНЫ КНБК ЗАСТРЕВАЕТ В ЖЕЛОБЕ.

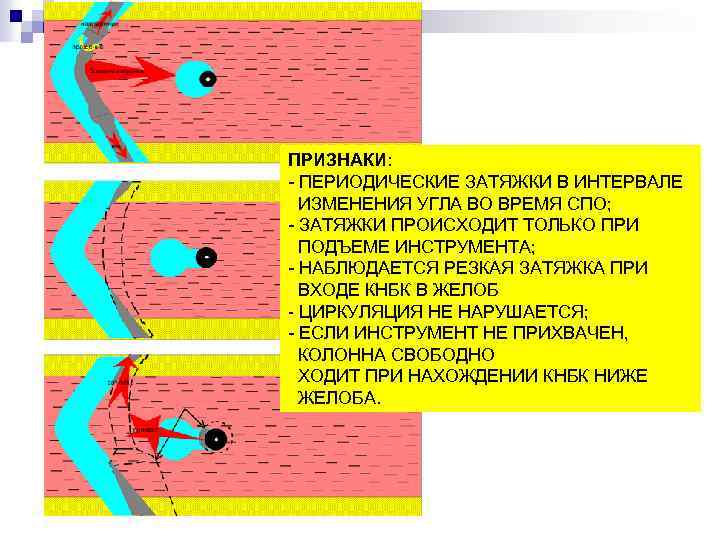

ПРИЗНАКИ: - ПЕРИОДИЧЕСКИЕ ЗАТЯЖКИ В ИНТЕРВАЛЕ ИЗМЕНЕНИЯ УГЛА ВО ВРЕМЯ СПО; - ЗАТЯЖКИ ПРОИСХОДИТ ПРИЗНАКИ: - ПЕРИОДИЧЕСКИЕ ЗАТЯЖКИ В ИНТЕРВАЛЕ ИЗМЕНЕНИЯ УГЛА ВО ВРЕМЯ СПО; - ЗАТЯЖКИ ПРОИСХОДИТ ТОЛЬКО ПРИ ПОДЪЕМЕ ИНСТРУМЕНТА; - НАБЛЮДАЕТСЯ РЕЗКАЯ ЗАТЯЖКА ПРИ ВХОДЕ КНБК В ЖЕЛОБ - ЦИРКУЛЯЦИЯ НЕ НАРУШАЕТСЯ; - ЕСЛИ ИНСТРУМЕНТ НЕ ПРИХВАЧЕН, КОЛОННА СВОБОДНО ХОДИТ ПРИ НАХОЖДЕНИИ КНБК НИЖЕ ЖЕЛОБА.

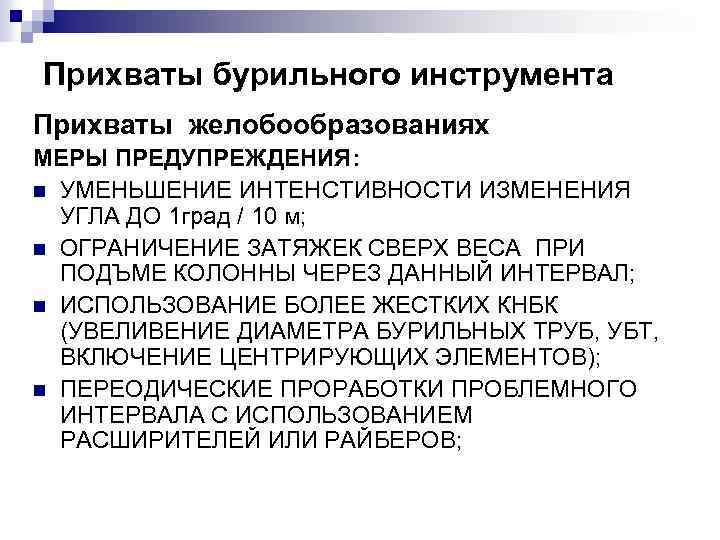

Прихваты бурильного инструмента Прихваты желобообразованиях МЕРЫ ПРЕДУПРЕЖДЕНИЯ: n УМЕНЬШЕНИЕ ИНТЕНСТИВНОСТИ ИЗМЕНЕНИЯ УГЛА ДО 1 Прихваты бурильного инструмента Прихваты желобообразованиях МЕРЫ ПРЕДУПРЕЖДЕНИЯ: n УМЕНЬШЕНИЕ ИНТЕНСТИВНОСТИ ИЗМЕНЕНИЯ УГЛА ДО 1 град / 10 м; n ОГРАНИЧЕНИЕ ЗАТЯЖЕК СВЕРХ ВЕСА ПРИ ПОДЪМЕ КОЛОННЫ ЧЕРЕЗ ДАННЫЙ ИНТЕРВАЛ; n ИСПОЛЬЗОВАНИЕ БОЛЕЕ ЖЕСТКИХ КНБК (УВЕЛИВЕНИЕ ДИАМЕТРА БУРИЛЬНЫХ ТРУБ, УБТ, ВКЛЮЧЕНИЕ ЦЕНТРИРУЮЩИХ ЭЛЕМЕНТОВ); n ПЕРЕОДИЧЕСКИЕ ПРОРАБОТКИ ПРОБЛЕМНОГО ИНТЕРВАЛА С ИСПОЛЬЗОВАНИЕМ РАСШИРИТЕЛЕЙ ИЛИ РАЙБЕРОВ;

Прихваты бурильного инструмента Прихват при заклинивании колонны посторонними предметами ПРИЧИНЫ: - падение в скважину Прихваты бурильного инструмента Прихват при заклинивании колонны посторонними предметами ПРИЧИНЫ: - падение в скважину посторонних предметов; - оставление на забое элементов разрушенного долота и др. инструмента; - выпадение из каверн ранее не извлеченных металлических предметов. МЕРЫ ПРЕДУПРЕЖДЕНИЯ: - ПОДДЕРЖАНИЕ ПОРЯДКА НА ПОЛУ В БУРОВОЙ; - ПРОВЕРКА ИСПРАВНОСТИ РУЧНОГО ИНСТРУМЕНТА; - ОБЕСПЕЧПЕНИЕ ЗАКРЫТИЯ УСТЬЯ СКВАЖИНЫ; - ПОЛНОЕ ИЗВЛЕЧЕНИЕ ИЗ СКВАЖИНЫ МЕТАЛЛИЧЕСКИХ ОСТАТКОВ (СКРАПА).

Прихваты бурильного инструмента Прихват в суженной призабойной зоне АБРАЗИВНЫЙ ПЕСЧАНИК МЕХАНИЗМ ПРИХВАТА: НОВОЕ ПОЛНОРАЗМЕРНОЕ Прихваты бурильного инструмента Прихват в суженной призабойной зоне АБРАЗИВНЫЙ ПЕСЧАНИК МЕХАНИЗМ ПРИХВАТА: НОВОЕ ПОЛНОРАЗМЕРНОЕ ДОЛОТО ПРИ СПУСКЕ ИНСТРУМЕНТА В СКВАЖИНУ ЗАКЛИНИВАЕТ В СТВОЛЕ МЕНЬШЕГО ДИАМЕТРА. ПРИЧИНЫ: - БУРЕНИЕ ТВЕРДЫХ АБРАЗИВНЫХ ПОРОД ДОЛОТАМИ С ИЗНОШЕННЫМ ДИАМЕТРОМ. - В ИНТЕРВАЛАХ ОТБОРА КЕРНА ИСПОЛЬЗУЮТСЯ БУРИЛЬНЫЕ ГОЛОВКИ МЕНЬШЕГО ДИАМЕТРА; МЕРЫ ПРЕДУПРЕЖДЕНИЯ: - КОНТРОЛИРОВАТЬ ИЗНОС ДОЛОТ И СТАБИЛИЗАТОРОВ; - СЛЕДУЕТ ДОПУСКАТЬ НОВОЕ ДОЛОТО С ПРОРАБОТКОЙ ИНТЕРВАЛА СУЖЕНИЯ; - УМЕНЬШАТЬ СКОРОСТЬ СПУСКА КОЛОННЫ В ПРИЗАБОЙНОЙ ЗОНЕ.

Поглощения бурового раствора Поглощение – это уход значительного объема бурового раствора в пласт. Геологические Поглощения бурового раствора Поглощение – это уход значительного объема бурового раствора в пласт. Геологические причины: - наличие высокопористых и трещинноватых пластов: - наличие пластов, склонных к гидроразрыву; - низкие пластовые давления. Технологические причины: - превышение давления в скважине над пластовым; - низкие вязкостные и реологические свойства бурового раствора; - высокие гидродинамические давления в скважине при промывке и СПО.

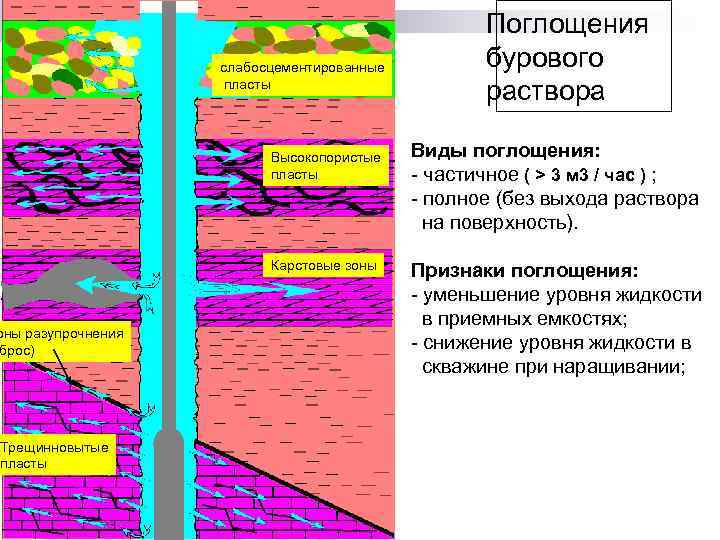

оны разупрочнения брос) Трещинновытые пласты слабосцементированные пласты Высокопористые пласты Карстовые зоны Поглощения бурового раствора оны разупрочнения брос) Трещинновытые пласты слабосцементированные пласты Высокопористые пласты Карстовые зоны Поглощения бурового раствора Виды поглощения: - частичное ( > 3 м 3 / час ) ; - полное (без выхода раствора на поверхность). Признаки поглощения: - уменьшение уровня жидкости в приемных емкостях; - снижение уровня жидкости в скважине при наращивании;

Поглощения бурового раствора МЕРЫ ПРЕДУПРЕЖДЕНИЯ : n ПОДДЕРЖАНИЕ ПЛОТНОСТИ БУРОВОГО РАСТВОРА НА МИНИМАЛЬНОМ УРОВНЕ: Поглощения бурового раствора МЕРЫ ПРЕДУПРЕЖДЕНИЯ : n ПОДДЕРЖАНИЕ ПЛОТНОСТИ БУРОВОГО РАСТВОРА НА МИНИМАЛЬНОМ УРОВНЕ: ρmax = (РПЛ + А)/(g. H) при глубине 1200 м А = 1, 5 МПа, при глубине более 1200 м А = 2, 5 -3, 0 МПа n n n ПОВЫШЕНИЕ ВЯЗКОСТИ РАСТВОРА; СНИЖЕНИЕ СКОРОСТИ ПРОХОДКИ; УМЕНЬШЕРНИЕ СКОРОСТЕЙ СПО; УМЕНЬШЕНИЕ ИНТЕНСИВНОСТИ ПРОМЫВКИ; ПРЕДВАРИТЕЛЬНОЕ ВВЕДЕНИЕ НАПОЛНИТЕЛЕЙ (КОЛЬМАТАНТОВ) В БУРОВОЙ РАСТВОР; ПРЕДУПРЕЖДЕНИЕ САЛЬНИКООБРАЗОВАНИЯ.

ГАЗОНЕФТЕВОДОПРОЯВЛЕНИЯ – ЭТО ПОСТУПЛЕНИЕ В СКВАЖИНУ ПЛАТОВЫХ ФЛЮИДОВ (ПРОЯВЛЕНИЕ, ВЫБРОС, ФОНТАНИРОВАНИЕ) ГЕОЛОГИЧЕСКИЕ ПРИЧИНЫ: - ГАЗОНЕФТЕВОДОПРОЯВЛЕНИЯ – ЭТО ПОСТУПЛЕНИЕ В СКВАЖИНУ ПЛАТОВЫХ ФЛЮИДОВ (ПРОЯВЛЕНИЕ, ВЫБРОС, ФОНТАНИРОВАНИЕ) ГЕОЛОГИЧЕСКИЕ ПРИЧИНЫ: - НАЛИЧИЕ ЗОН АВПД; - ПУСТОТЫ, НАПОЛНЕННЫЕ ГАЗОМ; - ТЕКТОНИЧЕСКИЕ НАРУШЕНИЯ. ТЕХНОЛОГИЧЕСИЕ ПРИЧИНЫ: - НИЗКАЯ ПЛОТНОСТЬ БУРОВЫХ РАСТВОРОВ; - СНИ ЖЕНИЕ ДАВЛЕНИЯ В СКВАЖИНЕ ПРИ СПО; - СНИЖЕНИЕ УРОВНЯ ЖИДКОСТИ В СКВАЖИНЕ ПРИ ПОГЛОЩЕНИЯ; - ДЛИТЕЛЬНЫЕ ПРОСТОИ В ПРОМЫВКЕ СКВАЖИНЫ.

ГАЗОНЕФТЕВОДОПРОЯВЛЕНИЯ ГАЗОНЕФТЕВОДОПРОЯВЛЕНИЯ

ГАЗОНЕФТЕВОДОПРОЯВЛЕНИЯ МЕРЫ ПРЕДУПРЕЖДЕНИЯ: ПОДДЕРЖАНИЕ НЕОБХОДИМОЙ ПЛОТНОСТИ БУРОВОГО РАСТВОРА: ρ min = РПЛ k. Р/(g. ГАЗОНЕФТЕВОДОПРОЯВЛЕНИЯ МЕРЫ ПРЕДУПРЕЖДЕНИЯ: ПОДДЕРЖАНИЕ НЕОБХОДИМОЙ ПЛОТНОСТИ БУРОВОГО РАСТВОРА: ρ min = РПЛ k. Р/(g. H) - ПРИ ГЛУБИНЕ ДО 1200 м Kр = 1, 05, ПРИ ГЛУБИНЕ более 1200 м Kр = 1, 10 ОГРАНИЧЕНИЕ СКОРОСТИ ПОДЪЕМА ИНСТРУМЕНТА; ПРЕДУПРЕЖДЕНИЕ САЛЬНИКООБРАЗОВАНИЯ; ПРЕДУПРЕЖДЕНИЕ ДЛИТЕЛЬНЫХ ПРОСТОЕВ СКВАЖИНЫ БЕЗ ПРОМЫВКИ; ПРОМЕЖУТОЧНЫЕ ПРОМЫВКИ СКВАЖИНЫ ПРИ СПО; ПРЕДУПРЕЖДЕНИЕ ПОГЛОЩЕНИЙ БУРОВОГО РАСТВОРА В ВЫШЕЛЕЖАЩИХ ГОРИЗОНТАХ; ДОЛИВ СКВАЖИНЫ ПРИ ПОДЪЕМЕ ИНСТРУМЕНТА; УСТАНОВКА ПВО НА УСТЬЕ СКВАЖИНЫ ПЕРЕД ВСКРЫТИЕМ ПРОДУКТИВНЫХ ГОРИЗОНТОВ.

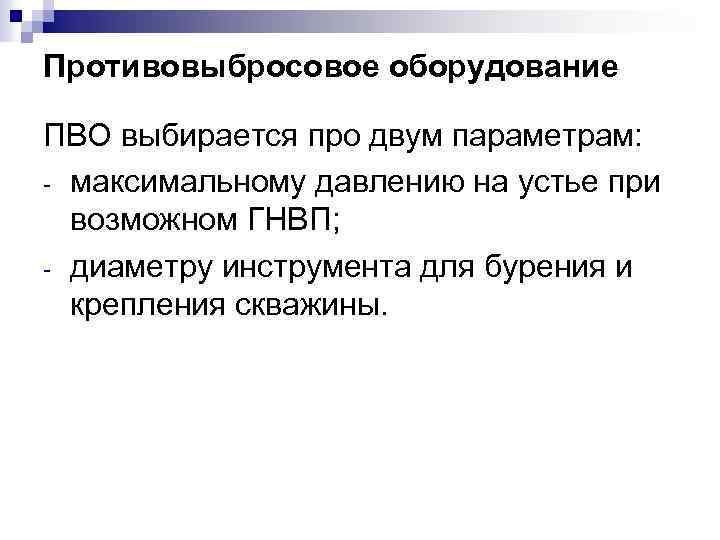

Противовыбросовое оборудование ПВО выбирается про двум параметрам: - максимальному давлению на устье при возможном Противовыбросовое оборудование ПВО выбирается про двум параметрам: - максимальному давлению на устье при возможном ГНВП; - диаметру инструмента для бурения и крепления скважины.

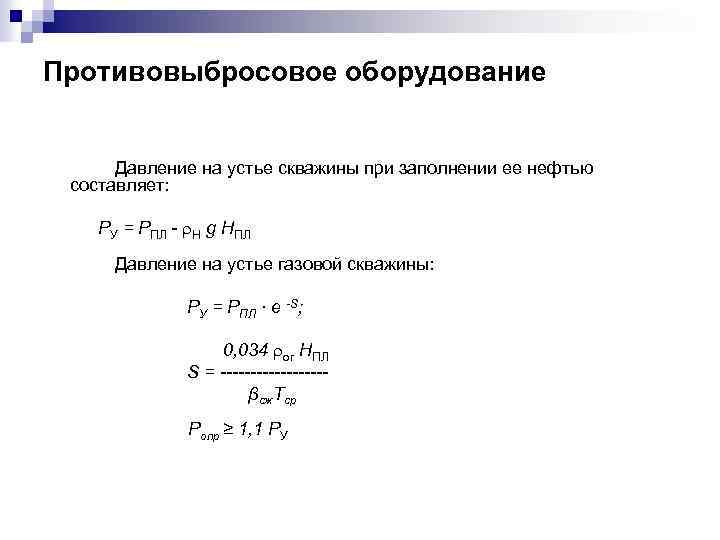

Противовыбросовое оборудование Давление на устье скважины при заполнении ее нефтью составляет: РУ = РПЛ Противовыбросовое оборудование Давление на устье скважины при заполнении ее нефтью составляет: РУ = РПЛ - Н g НПЛ Давление на устье газовой скважины: РУ = РПЛ ∙ е -S; 0, 034 ог НПЛ S = ---------βсж. Тср Ропр ≥ 1, 1 РУ

Противовыбросовое оборудование Схема противовыбросового оборудования с 3 превенторами: 1 – крестовина; 2 - плашечные Противовыбросовое оборудование Схема противовыбросового оборудования с 3 превенторами: 1 – крестовина; 2 - плашечные превенторы; 3 - универсальный (вращающийся) превентор; 4 - гидроуправляемые задвижки; 5 – линия глушения; 6 – линия дросселирования; 7 - блок глушения; 8 – блок дросселирования; 9 – вспомогательный пульт управления; 10 – основной пульт гидроуправления; 11 – манометр; 12 – регулируемый дроссель; 13 – гаситель потока; 14 – отвод к сепаратору; 15 – линия сброса; 16 – обратный клапан; 17 – отвод для присоединения насосных агрегатов; 18 – устье скважины.

Противовыбросовое оборудование Плашечные превенторы обеспечивают возможность расхаживания колонны труб при герметизированном устье в пределах Противовыбросовое оборудование Плашечные превенторы обеспечивают возможность расхаживания колонны труб при герметизированном устье в пределах длины между замковыми или муфтовыми соединениями, подвеску колонны труб на плашки и ее удержание от выталкивания под действием скважинного давления. ППГ- превентор плашечный с гидроприводом; ППР – превентор плашечный с ручным приводом; ППС - превентор плашечный с прорезывающими плашками Пример условного обозначения плашечного превентора с гидроприводом, условным диаметром прохода 350 мм на рабочее давление 35 МПа для сред типа К 2. ППГ – 350 х35 К 2 . Превентор плашечный 1 -корпус; 2 -цилиндр для смены плашек; 3 -рабочий гидроцилиндр; 4 -ручной фиксатор плашки; 5 -плашка

Противовыбросовое оборудование Превентор универсальный кольцевой. Кольцевой превентор обеспечивает повышенную безопасность, гибкость технологических операций, не Противовыбросовое оборудование Превентор универсальный кольцевой. Кольцевой превентор обеспечивает повышенную безопасность, гибкость технологических операций, не предъявляет особых требований к обслуживанию; Наличие только 2 движущихся деталей (поршень и уплотнение) придает изделию надежность и эффективность. Давление в скважине способствует дополнительному эффективному уплотнению; . 1 -крышка; 2 -уплотнитель кольцевой; 3 -корпус; 4 -поршень
