Почему у анаморфотной оптики овальное боке? Роман Медвідь (С) Київ, 2015

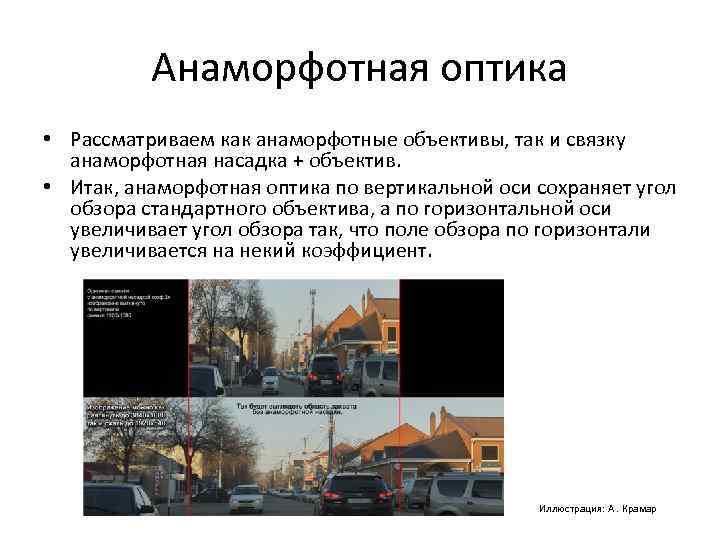

Анаморфотная оптика • Рассматриваем как анаморфотные объективы, так и связку анаморфотная насадка + объектив. • Итак, анаморфотная оптика по вертикальной оси сохраняет угол обзора стандартного объектива, а по горизонтальной оси увеличивает угол обзора так, что поле обзора по горизонтали увеличивается на некий коэффициент. Иллюстрация: А. Крамар
Особенности • Для упрощенного понимания анаморфотную насадку можно представить как широкоугольну насадку (сейчас обильно представленную разными «спидбустерами» ), но действующую только вдоль одной оси. • При этом вдоль вертикальной оси изображение ведет себя так, будто его рисовал обычный объектив (с фокусным расстоянием f мм), а вдоль горизонтальной оси – как более широкий объектив с фокусным расстоянием ( f / k) мм, где k – коэффициент анаморфирования. • Анаморфотное изображение всегда надо приводить к нормальному – то ли сжимая по вертикали (с падением разрешения по вертикали), то ли растягивая по горизонтали (с падением разрешения по горизонтали).

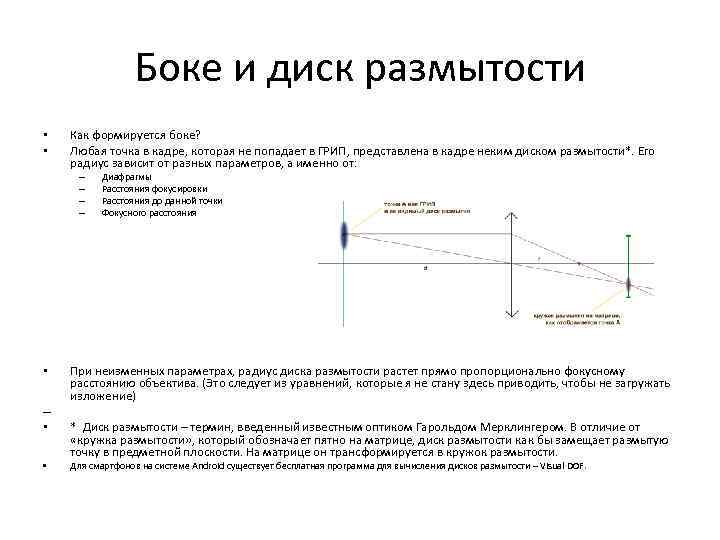

Боке и диск размытости • • Как формируется боке? Любая точка в кадре, которая не попадает в ГРИП, представлена в кадре неким диском размытости*. Его радиус зависит от разных параметров, а именно от: – – • - • • Диафрагмы Расстояния фокусировки Расстояния до данной точки Фокусного расстояния При неизменных параметрах, радиус диска размытости растет прямо пропорционально фокусному расстоянию объектива. (Это следует из уравнений, которые я не стану здесь приводить, чтобы не загружать изложение) * Диск размытости – термин, введенный известным оптиком Гарольдом Мерклингером. В отличие от «кружка размытости» , который обозначает пятно на матрице, диск размытости как бы замещает размытую точку в предметной плоскости. На матрице он трансформируется в кружок размытости. Для смартфонов на системе Android существует бесплатная программа для вычисления дисков размытости – Visual DOF.
Блики в анаморфотах Как формируются знаменитые блики в анаморфотах? • Покажем на примере объектива 50 мм с коэффициентом анаморфирования х2. • По вертикали точечный источник света в некоей ситуации (расстояние + диафрагма) имеет диск размытости, к примеру, 50 см. • По горизонтали – в силу меньшего фокусного расстояния – этот диск был бы в ширину всего 25 см. • (Другими словами, это уже не диск, а овал размытости). • При этом по вертикали размытый диск в 50 см переходит в некий кружок размытости на матрице, например 1 мм. • А по горизонтали мы имеем размытость вдвое меньше – 25 см – но еще и упакованную в 2 раза плотнее на матрице в силу анаморфированного сжатия. То есть, по горизонтали размытость на матрице будет в 4 раза уже, чем по вертикали. • Обобщая, можно сказать, что по ширине размытость на матрице будет уже размытости вертикальной в k 2 раз (коэффициент в квадрате). • После преобразования анаморфотного изображения (например, сжатия по вертикали), горизонтальная размытость на матрице будет уже вертикальной ровно в k раз.

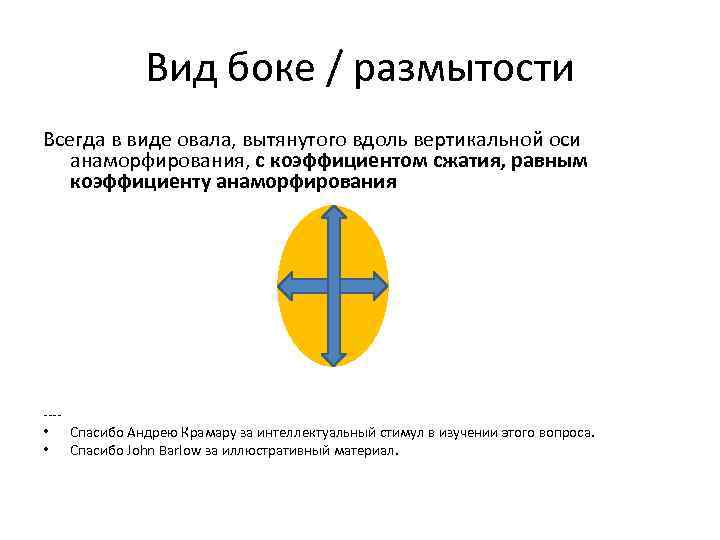

Вид боке / размытости Всегда в виде овала, вытянутого вдоль вертикальной оси анаморфирования, с коэффициентом сжатия, равным коэффициенту анаморфирования --- • Спасибо Андрею Крамару за интеллектуальный стимул в изучении этого вопроса. • Спасибо John Barlow за иллюстративный материал.
