Почему именно LG LED PLS Дополнительно 1 Компания

Почему именно LG? LED PLS Дополнительно 1. Компания LG 1. Технология LED 1. Технология PLS 2. Экотехнологии LG 2. Преимущества продукции LG LED 2. Преимущества продукции LG PLS 1. LED Реализованные проекты 3. Световые экотехнологии 3. Линейка продукции LG LED 3. Линейка продукции LG PLS 4. Основыне решнения на основе LG LED 4. Основные решения на основе LG PLS LG 2. PLS Реализованные проекты

Экотехнологии LG HVAC и Экотехнологии Бытовые системы кондиционирования He. MS / Be. MS/ Решения для отелей (Intelligent / Eco friendly facilities) Экологичные, Энергоэффективны е решения Коммерческое кондиционирование Чиллеры Компрессоры Вентиляция Системы Отопления Вентиляция Кондиционирование Охлаждение Световые экотехнологии (LED / PLS) Энергосберегающ ие системы (Solar / Geo-thermal / Air / Water)

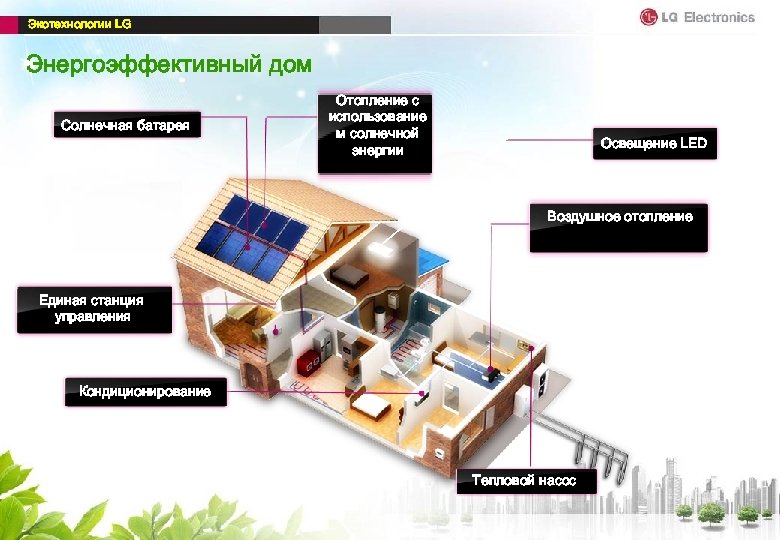

Экотехнологии LG Энергоэффективный дом Солнечная батарея Отопление с использование м солнечной энергии Освещение LED Воздушное отопление Единая станция управления Кондиционирование Тепловой насос

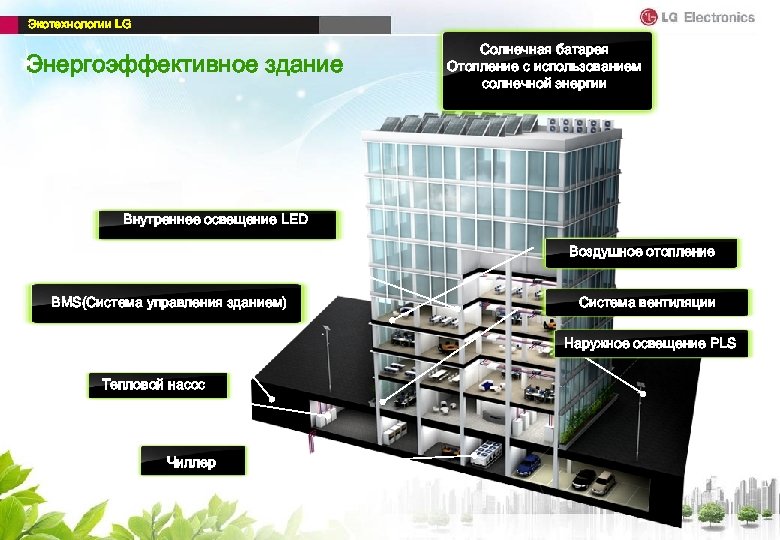

Экотехнологии LG Энергоэффективное здание Солнечная батарея Отопление с использованием солнечной энергии Внутреннее освещение LED Воздушное отопление BMS(Система управления зданием) Система вентиляции Наружное освещение PLS Тепловой насос Чиллер

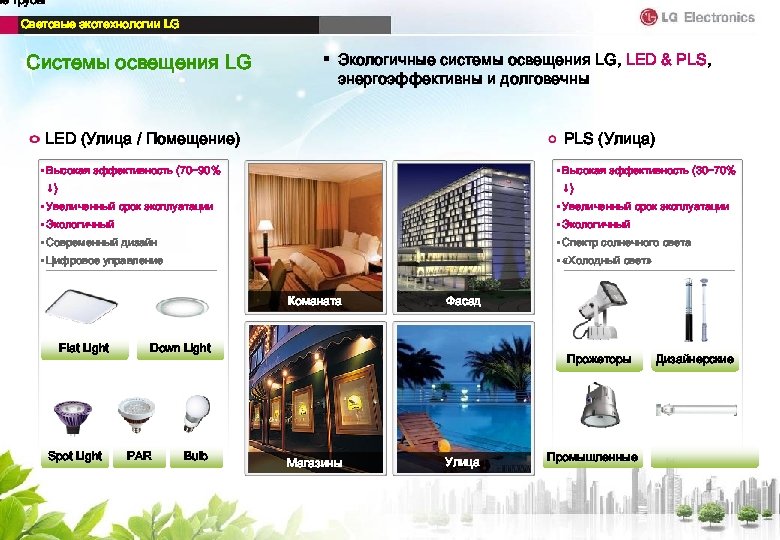

ые трубы Световые экотехнологии LG Системы освещения LG § Экологичные системы освещения LG, LED & PLS, энергоэффективны и долговечны PLS (Улица) LED (Улица / Помещение) • Высокая эффективность (70~90% • Высокая эффективность (30~70% ↓) ↓) • Увеличенный срок эксплуатации • Экологичный • Современный дизайн • Спектр солнечного света • Цифровое управление • «Холодный свет» Команата Flat Light Spot Light Фасад Down Light PAR Bulb Прожеторы Магазины Улица Промышленные Дизайнерские

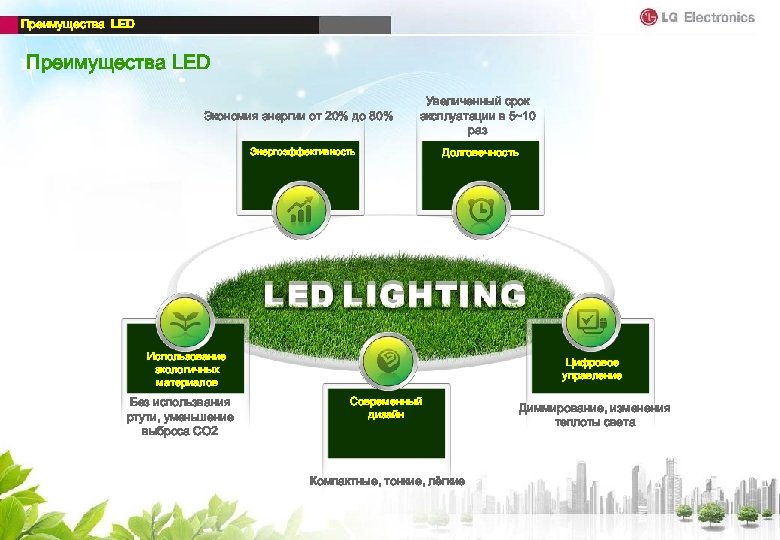

Преимущества LED Экономия энергии от 20% до 80% Увеличенный срок эксплуатации в 5~10 раз Энергоэффективность Долговечность Использование экологичных материалов Без использвания ртути, уменьшение выброса CO 2 Цифровое управление Современный дизайн Компактные, тонкие, лёгкие Диммирование, изменения теплоты света

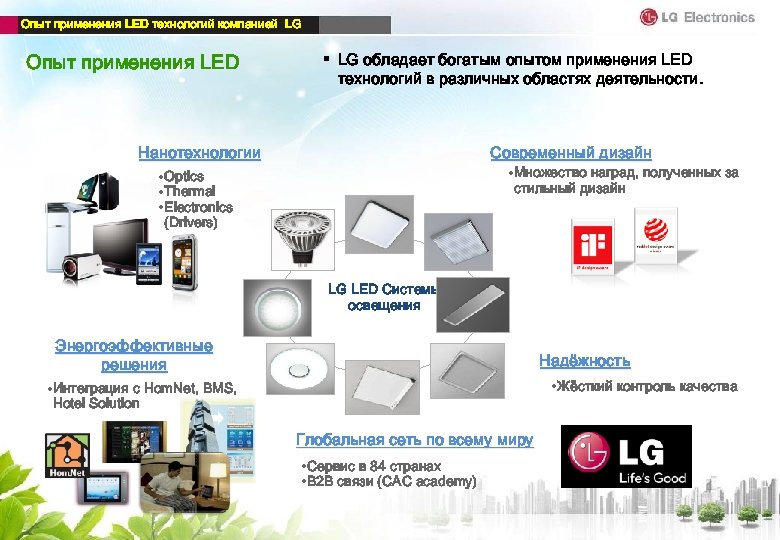

Опыт применения LED технологий компанией LG Опыт применения LED § LG обладает богатым опытом применения LED технологий в различных областях деятельности. Нанотехнологии Современный дизайн • Множество наград, полученных за стильный дизайн • Optics • Thermal • Electronics (Drivers) LG LED Системы освещения Энергоэффективные решения Надёжность • Жёсткий контроль качества • Интеграция с Hom. Net, BMS, Hotel Solution Глобальная сеть по всему миру • Сервис в 84 странах • B 2 B связи (CAC academy)

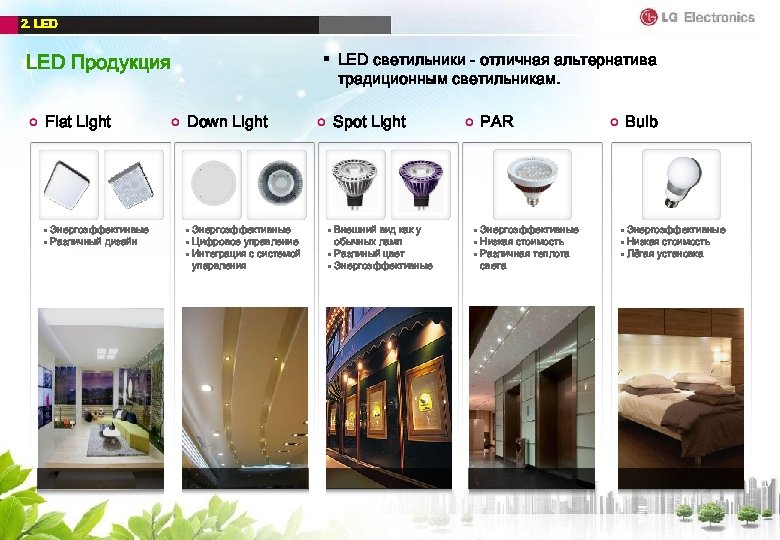

2. LED Продукция § LED светильники - отличная альтернатива традиционным светильникам. Flat Light Down Light • Энергоэффектинвые • Различный дизайн • Энергоэффективные • Цифровое управление • Интеграция с системой упарвления Spot Light • Внешний вид как у обычных ламп • Разлиный цвет • Энергоэффективные PAR • Энергоэффективные • Низкая стоимость • Различная теплота света Bulb • Энергоэффективные • Низкая стоимость • Лёгая установка

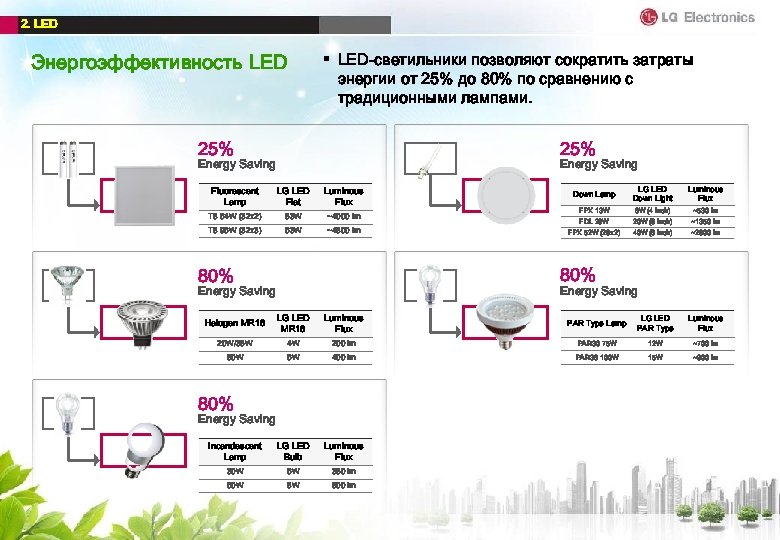

2. LED Энергоэффективность LED § LED-светильники позволяют сократить затраты энергии от 25% до 80% по сравнению с традиционными лампами. 25% Energy Saving Fluorescent Lamp LG LED Flat Luminous Flux T 8 64 W (32 x 2) 53 W ~4000 lm T 8 96 W (32 x 3) 63 W ~4800 lm Down Lamp LG LED Down Light Luminous Flux FPX 13 W 8 W (4 inch) ~530 lm FDL 26 W 20 W (6 inch) ~1350 lm FPX 52 W (26 x 2) 40 W (8 inch) ~2600 lm 80% Energy Saving Halogen MR 16 LG LED MR 16 Luminous Flux PAR Type Lamp LG LED PAR Type Luminous Flux 20 W/35 W 4 W 200 lm PAR 30 75 W 12 W ~700 lm 50 W 6 W 400 lm PAR 38 100 W 15 W ~900 lm Incandescent Lamp LG LED Bulb Luminous Flux 30 W 6 W 350 lm 60 W 8 W 500 lm 80% Energy Saving

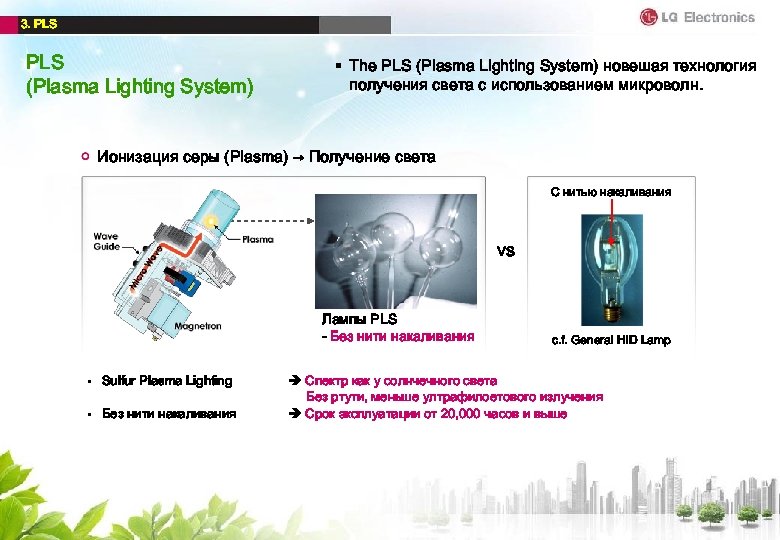

3. PLS (Plasma Lighting System) § The PLS (Plasma Lighting System) новешая технология получения света с использованием микроволн. Ионизация серы (Plasma) → Получение света С нитью накаливания vs Лампы PLS - Без нити накаливания • Sulfur Plasma Lighting • Без нити накаливания c. f. General HID Lamp Спектр как у солнчечного света Без ртути, меньше ултрафилоетового излучения Срок эксплуатации от 20, 000 часов и выше

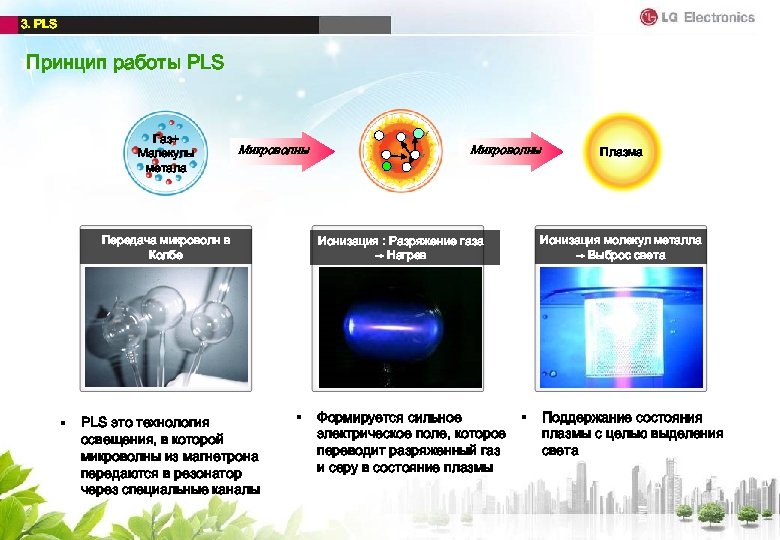

3. PLS Принцип работы PLS Газ+ Малекулы метала e- Микроволны PLS это технология освещения, в которой микроволны из магнетрона передаются в резонатор через специальные каналы Ar* Ar e- S Передача микроволн в Колбе § Ar- Микроволны Ионизация молекул металла → Выброс света Ионизация : Разряжение газа → Нагрев § Плазма e- Формируется сильное электрическое поле, которое переводит разряженный газ и серу в состояние плазмы § Поддержание состояния плазмы с целью выделения света

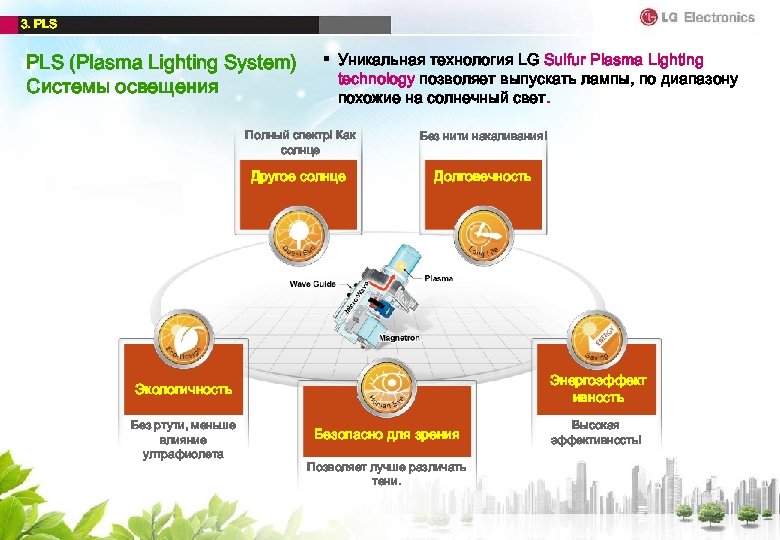

3. PLS (Plasma Lighting System) Системы освещения § Уникальная технология LG Sulfur Plasma Lighting technology позволяет выпускать лампы, по диапазону похожие на солнечный свет. Полный спектр! Как солнце Без нити накаливания! Другое солнце Долговечность Энергоэффект ивность Экологичность Без ртути, меньше влияние ултрафиолета Безопасно для зрения Позволяет лучше различать тени. Высокая эффективность!

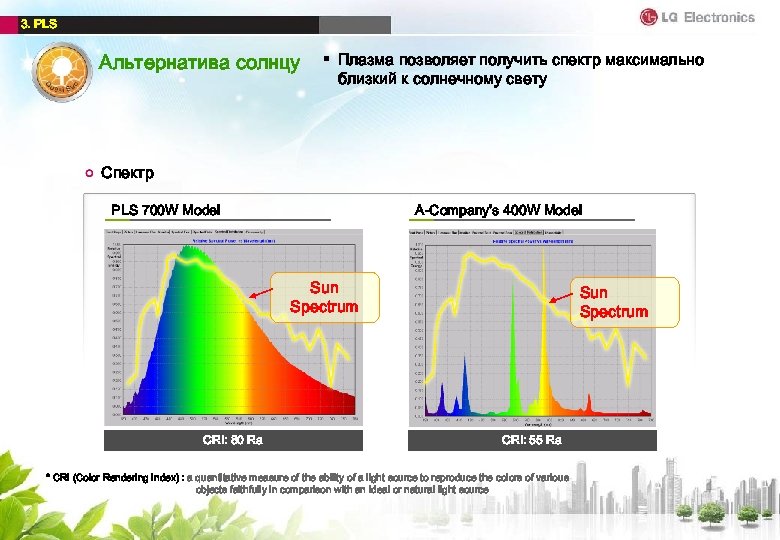

3. PLS Альтернатива солнцу § Плазма позволяет получить спектр максимально близкий к солнечному свету Спектр PLS 700 W Model A-Company’s 400 W Model Sun Spectrum CRI: 80 Ra Sun Spectrum CRI: 55 Ra * CRI (Color Rendering Index) : a quantitative measure of the ability of a light source to reproduce the colors of various objects faithfully in comparison with an ideal or natural light source

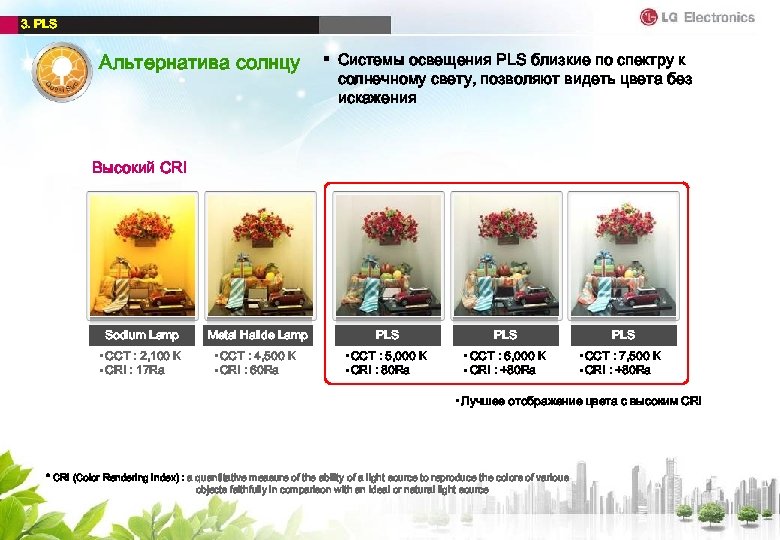

3. PLS Альтернатива солнцу § Системы освещения PLS близкие по спектру к солнечному свету, позволяют видеть цвета без искажения Высокий CRI Sodium Lamp Metal Halide Lamp PLS • CCT : 2, 100 K • CRI : 17 Ra • CCT : 4, 500 K • CRI : 60 Ra • CCT : 5, 000 K • CRI : 80 Ra • CCT : 6, 000 K • CRI : +80 Ra PLS • CCT : 7, 500 K • CRI : +80 Ra • Лучшее отображение цвета с высоким CRI * CRI (Color Rendering Index) : a quantitative measure of the ability of a light source to reproduce the colors of various objects faithfully in comparison with an ideal or natural light source

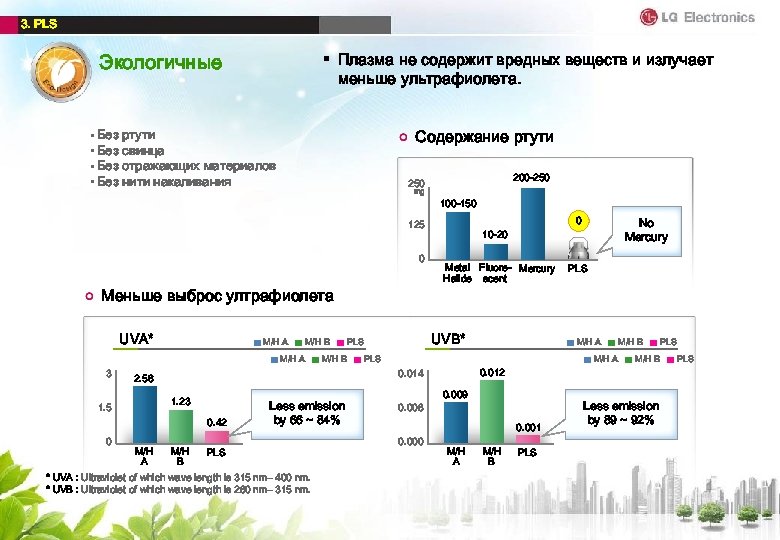

3. PLS Экологичные § Плазма не содержит вредных веществ и излучает меньше ультрафиолета. • Без ртути • Без свинца • Без отражающих материалов • Без нити накаливания Содержание ртути 200 -250 mg 100 -150 0 125 0 Меньше выброс ултрафиолета UVA* M/H A M/H B M/H A 3 1. 23 0. 42 M/H A M/H B Less emission by 66 ~ 84% PLS * UVA : Ultraviolet of which wave length is 315 nm– 400 nm. * UVB : Ultraviolet of which wave length is 280 nm– 315 nm. PLS M/H A PLS M/H B M/H A 0. 008 0. 009 0. 001 0. 000 M/H A M/H B PLS M/H B 0. 012 0. 014 2. 56 1. 5 0 M/H B Metal Fluore- Mercury Halide scent UVB* PLS No Mercury 10 -20 Less emission by 89 ~ 92% PLS

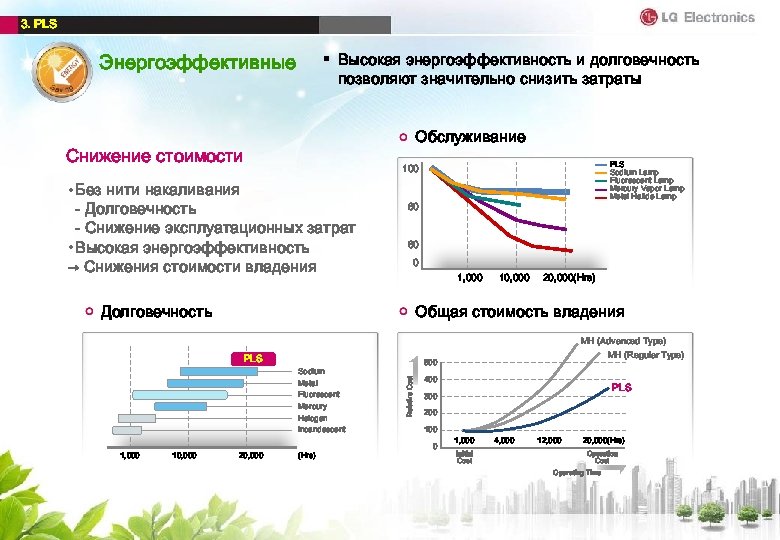

3. PLS Энергоэффективные § Высокая энергоэффективность и долговечность позволяют значительно снизить затраты Обслуживание Снижение стоимости PLS Sodium Lamp Fluorescent Lamp Mercury Vapor Lamp Metal Halide Lamp 100 • Без нити накаливания - Долговечность - Снижение эксплуатационных затрат • Высокая энергоэффективность → Снижения стоимости владения 80 60 0 1, 000 Долговечность 10, 000 20, 000(Hrs) Общая стоимость владения MH (Advanced Type) PLS 1, 000 10, 000 20, 000 (Hrs) Relative Cost Sodium Metal Fluorescent Mercury Halogen Incandescent MH (Regular Type) 500 400 PLS 300 200 100 0 1, 000 Initial Cost 4, 000 12, 000 20, 000(Hrs) Operation Cost Operating Time

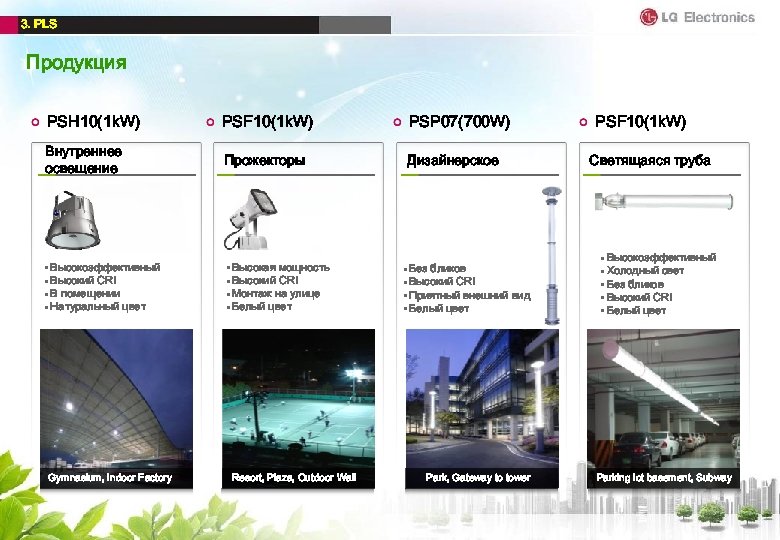

3. PLS Продукция PSH 10(1 k. W) PSF 10(1 k. W) PSP 07(700 W) Внутреннее освещение Прожекторы Дизайнерское • Высокоэффективный • Высокий CRI • В помещении • Натуральный цвет • Высокая мощность • Высокий CRI • Монтаж на улице • Белый цвет Gymnasium, Indoor Factory Resort, Plaza, Outdoor Wall • Без бликов • Высокий CRI • Приятный внешний вид • Белый цвет Park, Gateway to tower PSF 10(1 k. W) Светящаяся труба • Высокоэффективный • Холодный свет • Без бликов • Высокий CRI • Белый цвет Parking lot basement, Subway

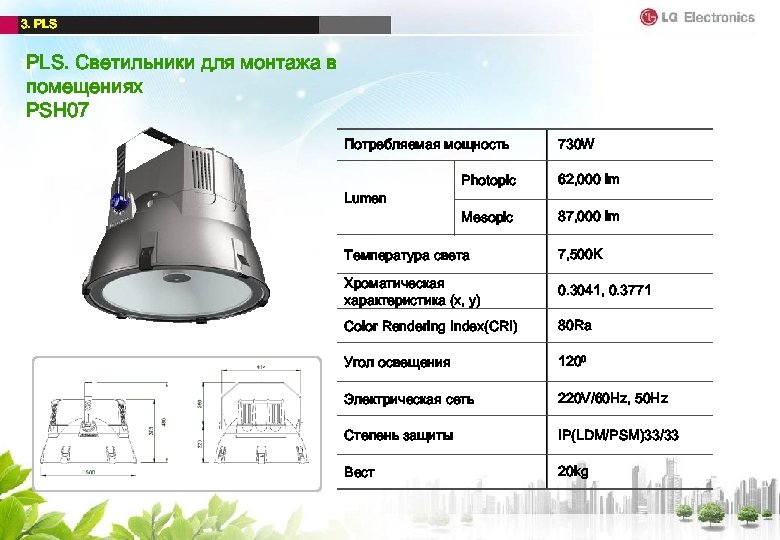

3. PLS. Светильники для монтажа в помещениях PSH 07 Потребляемая мощность 730 W 62, 000 lm Mesopic Lumen Photopic 87, 000 lm Температура света 7, 500 K Хроматическая характеристика (x, y) 0. 3041, 0. 3771 Color Rendering Index(CRI) 80 Ra Угол освещения 1200 Электрическая сеть 220 V/60 Hz, 50 Hz Степень защиты IP(LDM/PSM)33/33 Вест 20 kg

3. PLS. Прожектор PSE 10 Потребляемая мощность 1, 030 W 93, 000 lm Mesopic Lumen Photopic 130, 000 lm Температура света 8, 000 K Хроматическая характеристика (x, y) 0. 2860, 0. 3552 Color Rendering Index(CRI) 81 Ra Угол освещения MI(V 530, H 630)NI(100) Электрическая сеть 220 V/60 Hz, 50 Hz Степень защиты IP(LDM/PSM)65/33 Вес 21 kg

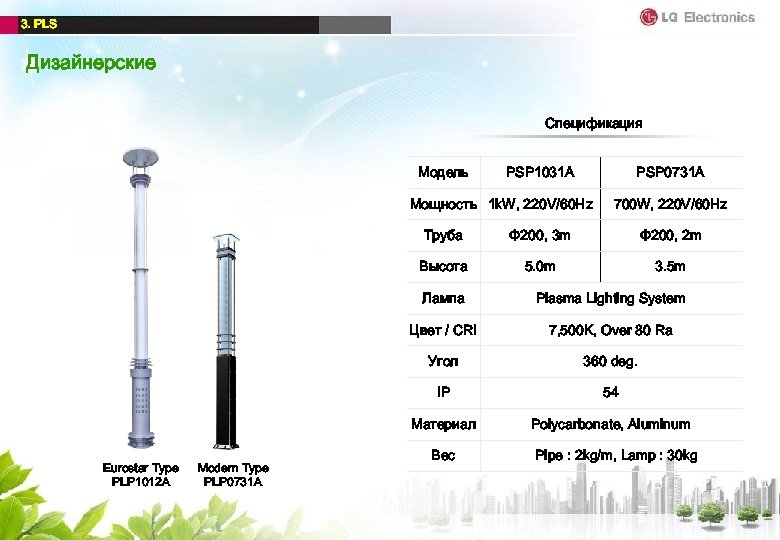

3. PLS Дизайнерские Спецификация Модель PSP 1031 A PSP 0731 A Мощность 1 k. W, 220 V/60 Hz 700 W, 220 V/60 Hz Труба Φ 200, 3 m Φ 200, 2 m Высота 5. 0 m 3. 5 m Лампа Цвет / CRI 360 deg. IP 54 Материал Modern Type PLP 0731 A 7, 500 K, Over 80 Ra Угол Eurostar Type PLP 1012 A Plasma Lighting System Polycarbonate, Aluminum Вес Pipe : 2 kg/m, Lamp : 30 kg

3. PLS Световая труба 8 th 16 m Component: L-D 44 HSSA Φ 200 Light Pipes (Developed) 7 th 14 m Component: L-D 44 GSSA 6 th 12 m Component: L-D 44 FSSA 5 th 10 m Component: L-D 44 ESSA 4 th 8 m Component: L-D 44 DSSA

Thank You

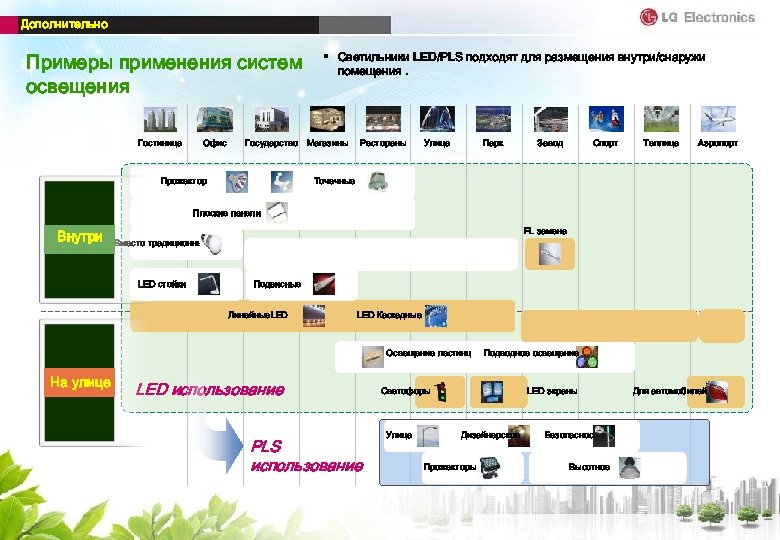

Дополнительно Примеры применения систем освещения Гостиница Офис § Светильники LED/PLS подходят для размещения внутри/снаружи помещения. Государство Магазины Прожектор Рестораны Улица Парк Завод Спорт Теплица Аэропорт Точечные Плоские панели Внутри FL замена Вместо традиционных LED стойки Подвисные Линейные. LED Каскадные Освещение лестинц На улице LED использование PLS использование Подводное освещение Светофоры Улица LED экраны Дизайнерское Прожекторы Безопасность Высотное Для автомобилей

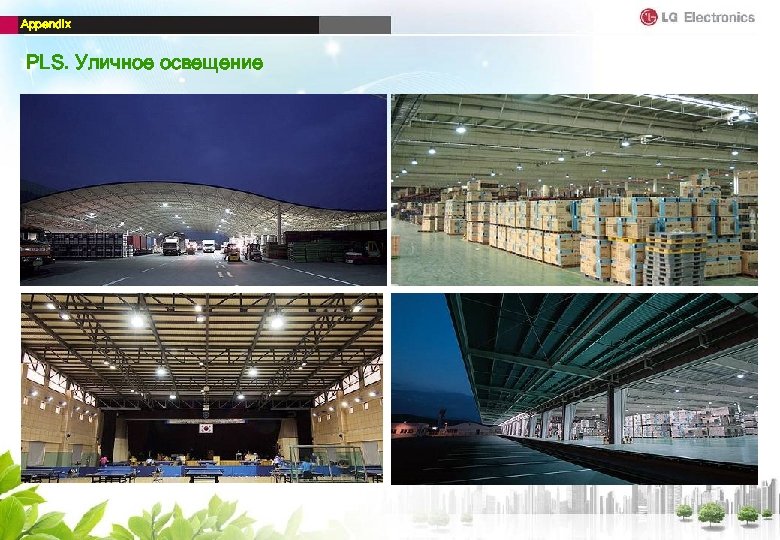

Appendix PLS. Уличное освещение

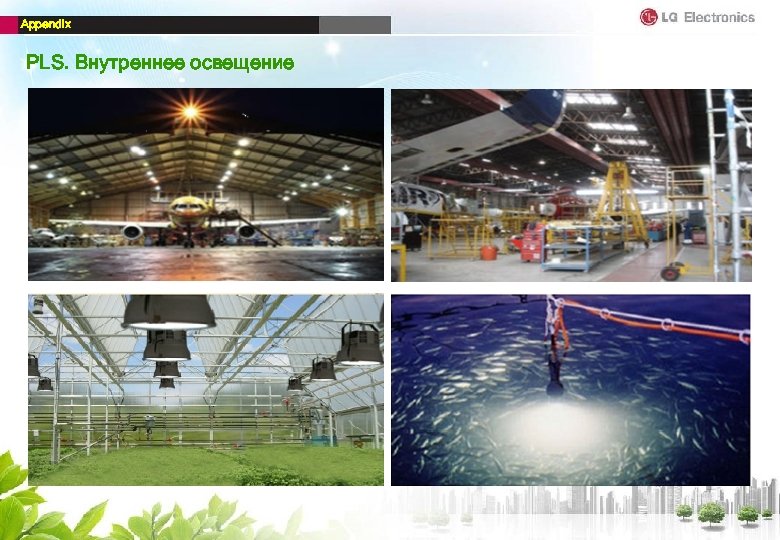

Appendix PLS. Внутреннее освещение

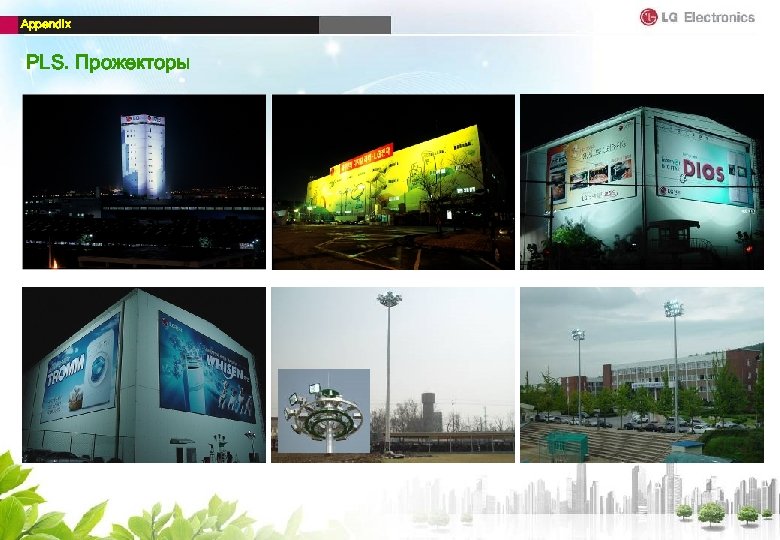

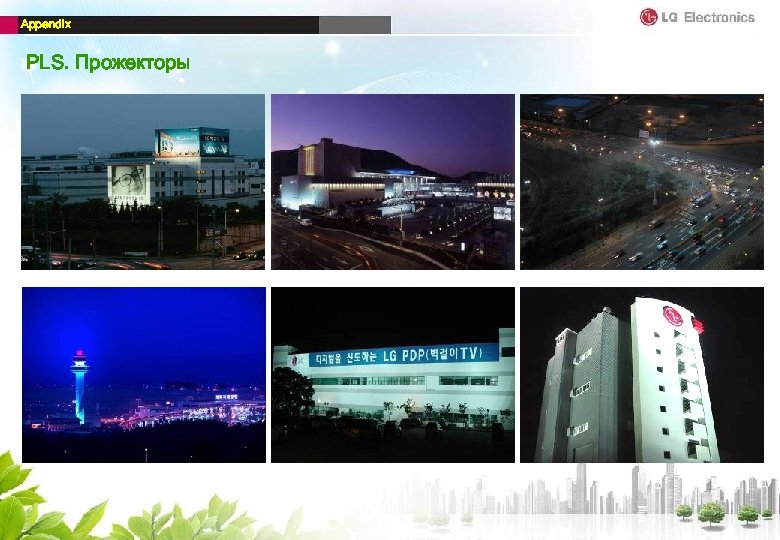

Appendix PLS. Прожекторы

Appendix PLS. Прожекторы

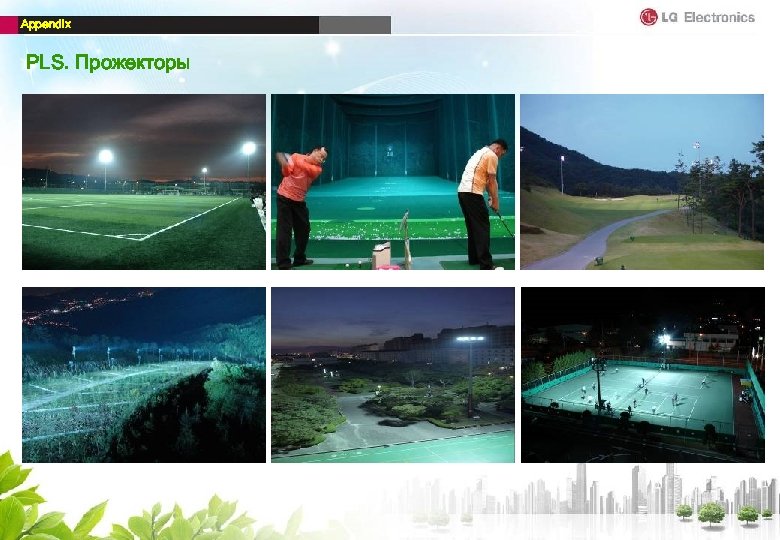

Appendix PLS. Прожекторы

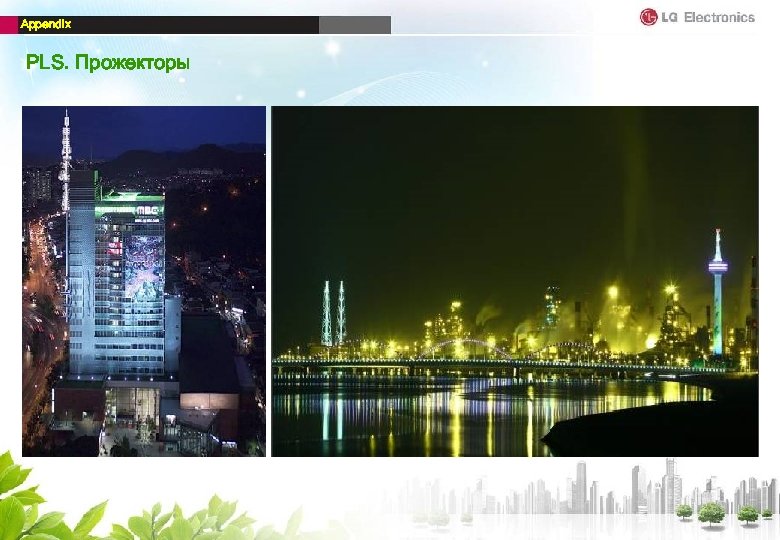

Appendix PLS. Прожекторы

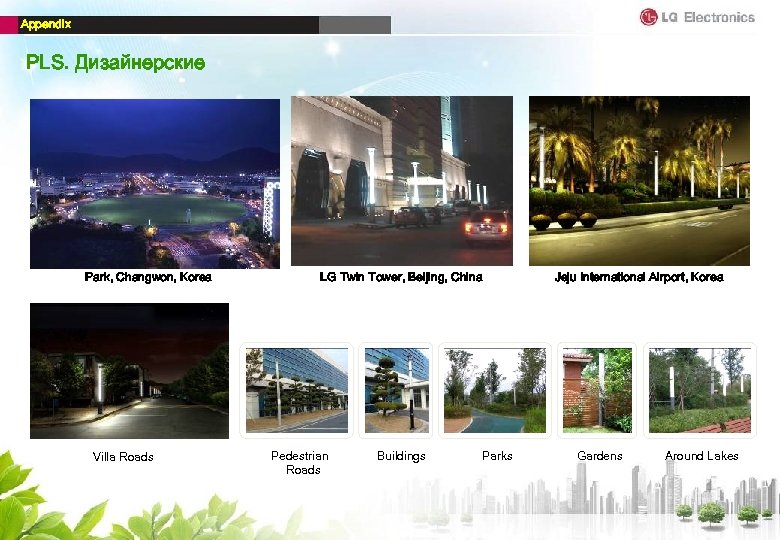

Appendix PLS. Дизайнерские Park, Changwon, Korea Villa Roads LG Twin Tower, Beijing, China Pedestrian Roads Buildings Parks Jeju International Airport, Korea Gardens Around Lakes

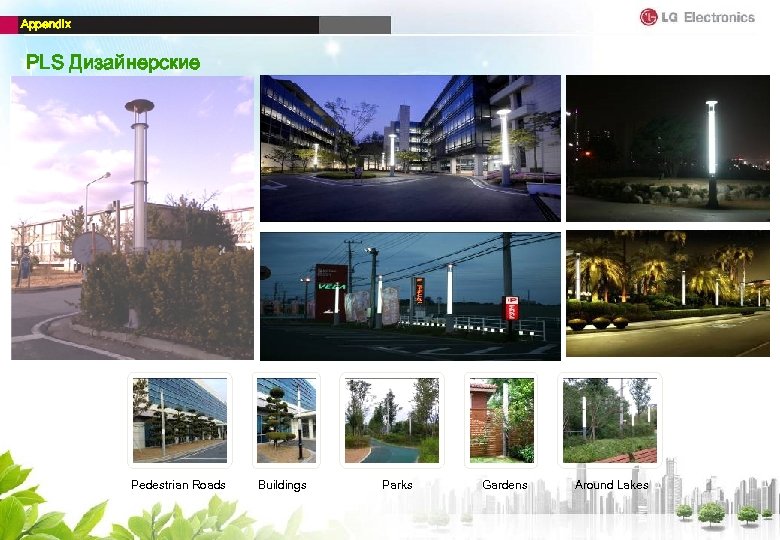

Appendix PLS Дизайнерские Pedestrian Roads Buildings Parks Gardens Around Lakes

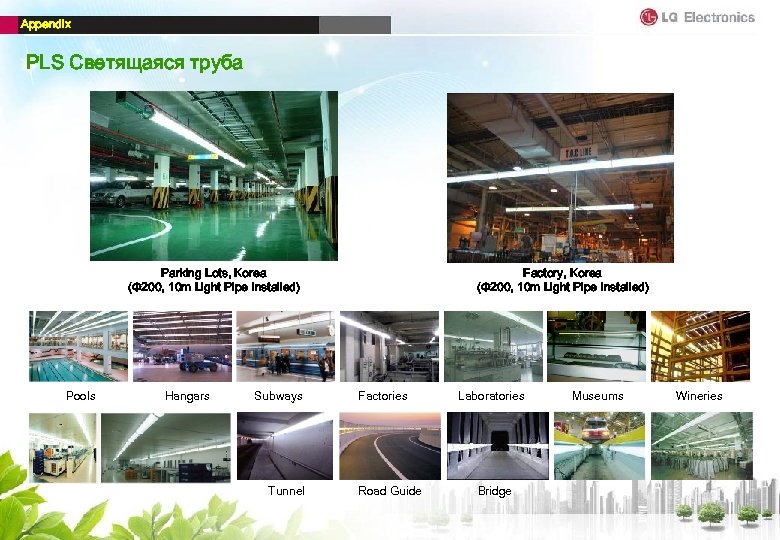

Appendix PLS Светящаяся труба Parking Lots, Korea (Φ 200, 10 m Light Pipe Installed) Pools Hangars Subways Tunnel Factory, Korea (Φ 200, 10 m Light Pipe Installed) Factories Road Guide Laboratories Bridge Museums Wineries

Appendix PLS Прожекторы. Дорожное освещение Intersection Roadway Guide Tunnel Lighting Roadway Guide Bridge Lighting Underground Roadway Road Lighting, Korea Light Pipe Fluorescence Lamp
