Побочная оптическая ось F 1 -побочный фокус
1. Собирающая линза Предмет расположен за фокусом, построить изображение 3 4 1 5 2 0 Действительное изображение 1 -Проводим произвольный луч, падающий на линзу 2 -Параллельно лучу через оптический центр проводим побочную оптическую ось 3 -Строим фокальную плоскость 4 - Проводим преломленный через линзу луч в точку пересечения фокальной плоскости и побочной оптической оси 5 -На продолжении луча получаем изображение
2. Собирающая линза Предмет расположен ближе фокуса, построить изображение 4 5 Мнимое изображение 1 2 3
Задание 1. Собирающая линза Предмет расположен дальше фокуса, построить изображение S 1
Задание 1. Собирающая линза Предмет расположен дальше фокуса, построить изображение S 3 1 4 0 2 S 1 5 Действительное изображение
3. Рассеивающая линза Предмет расположен за фокусом, построить изображение 3 1 0 5 Мнимое изображение 4 2
Задание 2. Рассеивающая линза Предмет расположен дальше фокуса, построить изображение S F . . F 0
Задание 2. Рассеивающая линза Предмет расположен дальше фокуса, построить изображение S F 2 . 1 5 S 1 . F 0 4 3 Мнимое изображение

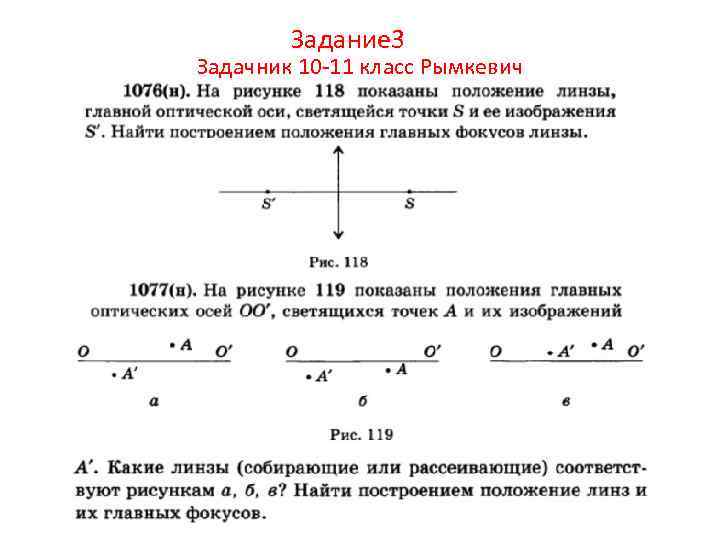

Задание 3 Задачник 10 -11 класс Рымкевич
