Классификация вычислительных сетей.ppt
- Количество слайдов: 34

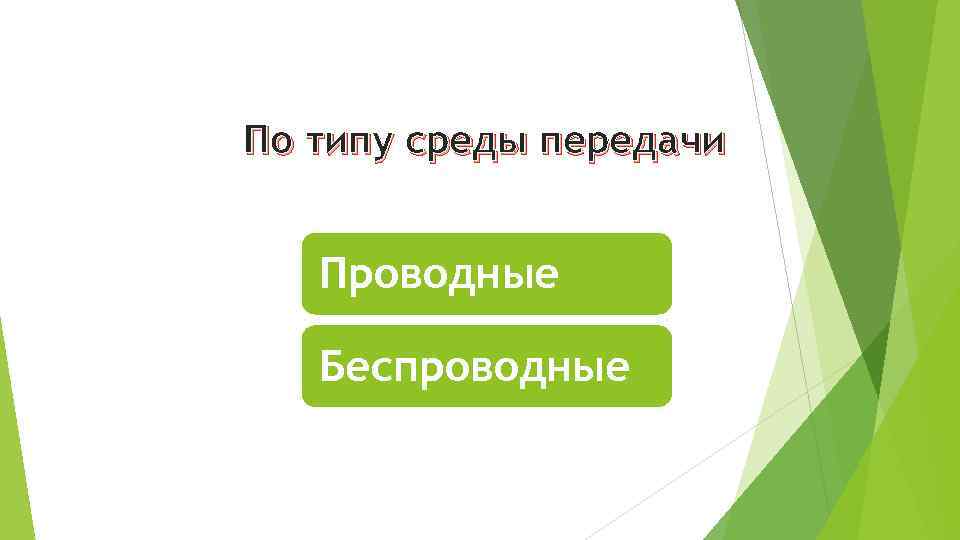

По типу среды передачи Проводные Беспроводные

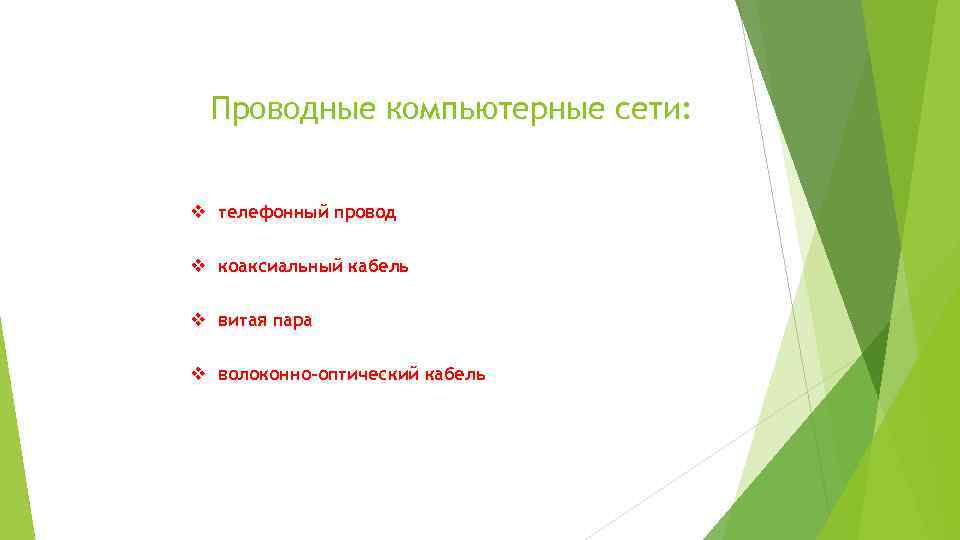

Проводные компьютерные сети: v телефонный провод v коаксиальный кабель v витая пара v волоконно-оптический кабель
Беспроводные компьютерные сети — это технология, позволяющая создавать вычислительные сети, полностью соответствующие стандартам для обычных проводных сетей (например, Ethernet), без использования кабельной проводки.
По направлению передачи данных каналы связи делятся на: v Симплексная связь – это односторонняя связь между двумя абонентами, в которой направление осуществляется в одну сторону и по одному и тому же каналу связи. Т. е. при симплексной связи второй абонент, кому направленно сообщение или послание, не может ни ответить, ни подтвердить ничего, а только слушать. v Полудуплексная связь – это двусторонняя связь между двумя абонентами, в которой по одному и тому же каналу связи прием и передача данный осуществляется поочередно. Первый абонент посылает сообщение и должен освободить свой канал. Второй, получив сообщение, по этому же каналу отправляет ( посылает ) ответное сообщение. И так может продолжаться сколь угодно долго. v Дуплексная связь – это двусторонняя связь, которая может осуществляться одновременно. Т. е. два абонента могут, как принимать, так и посылать сообщение по одному каналу связи. Различные телефонные разговоры являются отличным примером дуплексной связи. На практике в основном имеется на прием и на передачу отдельный канал связи.

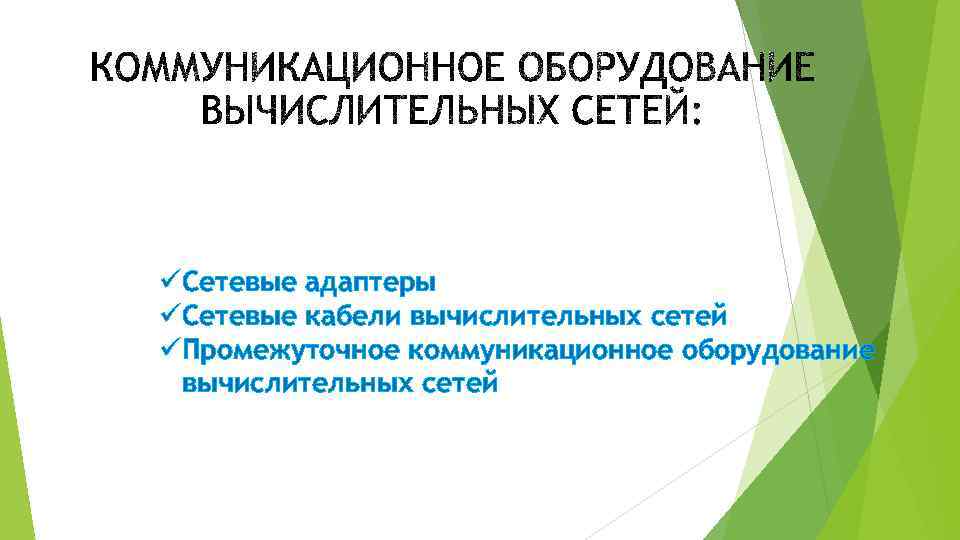

üСетевые адаптеры üСетевые кабели вычислительных сетей üПромежуточное коммуникационное оборудование вычислительных сетей
Сетевые адаптеры Сетевой адаптер (сетевая карта) - Это устройство, позволяющее передавать данные с одного компьютера на другой внутри сети. Кроме организации обмена данными между ПК и вычислительной сетью, сетевой адаптер выполняет буферизацию (временное хранение данных) и функцию сопряжения компьютера с сетевым кабелем.
Сетевые карты характеризуются : Ø Разрядностью: 8 бит (самые старые), 16 бит и 32 бита. Ø Шиной данных, по которой идет обмен информацией между материнской платой и сетевой картой: ISA, EISA, VL-Bus, PCI и др. Ø Микросхемой контроллера или чипом (Chip, chipset) , на котором данная плата изготовлена. Ø Скоростью работы: Ethernet 10 Mbit/s и/или Fast Ethernet 100 Mbit/s, Gigabit Ethernet 1000 Mbit/s Ø MAC-адресом (Это уникальный серийный номер присваиваемый каждому сетевому устройству Ethernet для идентификации его в сети. ) MAC-адрес имеет длину 6 байт и обычно записывается в шестнадцатиричном виде, например 12: 34: 56: 78: 90: AB

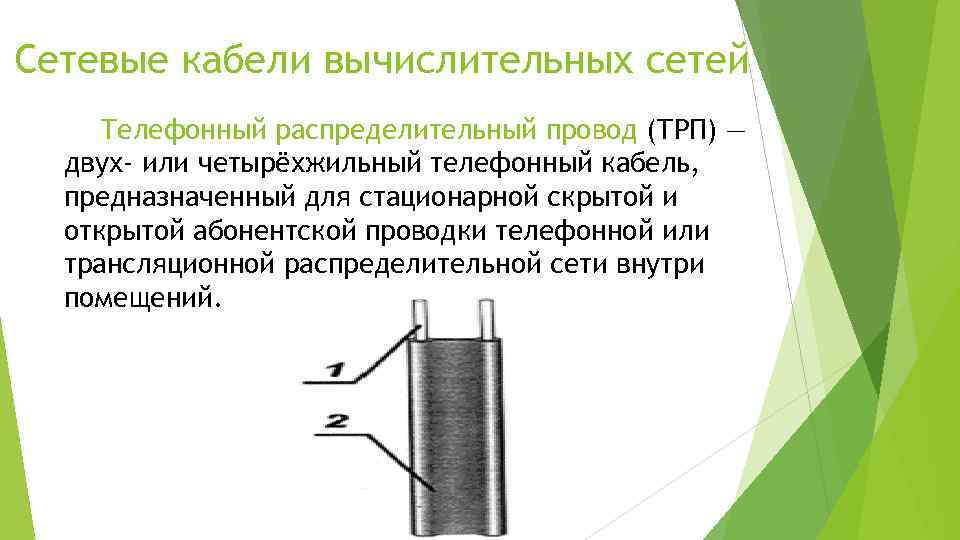

Сетевые кабели вычислительных сетей Телефонный распределительный провод (ТРП) — двух- или четырёхжильный телефонный кабель, предназначенный для стационарной скрытой и открытой абонентской проводки телефонной или трансляционной распределительной сети внутри помещений.
Коаксиальный кабель также известный как коаксиал— электрический кабель, состоящий из расположенных соосно (имеет общую ось) центрального проводника и экрана. Обычно служит для передачи высокочастотных сигналов.

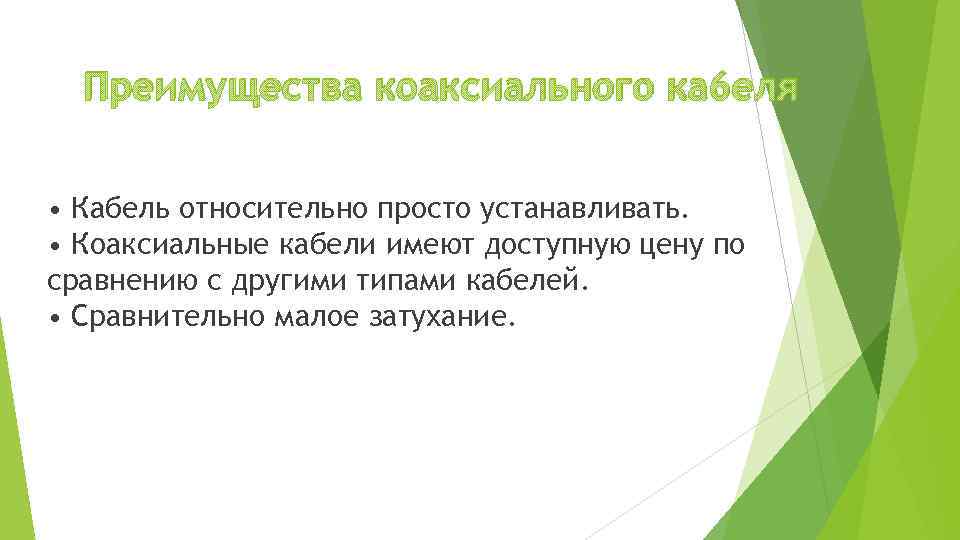

Преимущества коаксиального ка 6 еля • Кабель относительно просто устанавливать. • Коаксиальные кабели имеют доступную цену по сравнению с другими типами кабелей. • Сравнительно малое затухание.

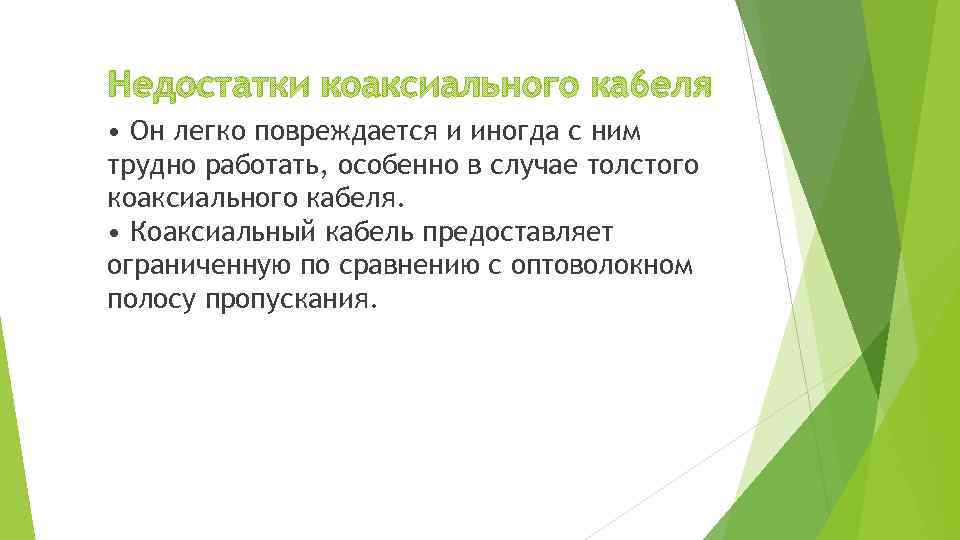

Недостатки коаксиального ка 6 еля • Он легко повреждается и иногда с ним трудно работать, особенно в случае толстого коаксиального кабеля. • Коаксиальный кабель предоставляет ограниченную по сравнению с оптоволокном полосу пропускания.
Витая пара — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Преимущества витой пары: • тонкий, гибкий и его легко устанавливать • недорогой Недостатками витой пары: • возможность утечки информации • сильное затухание сигналов (слабая помехозащищенность)

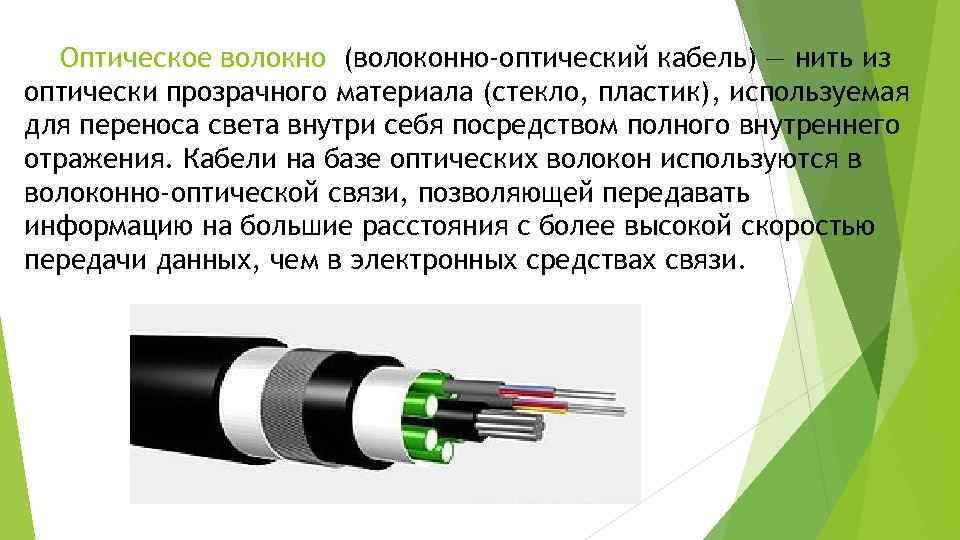

Оптическое волокно (волоконно-оптический кабель) — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения. Кабели на базе оптических волокон используются в волоконно-оптической связи, позволяющей передавать информацию на большие расстояния с более высокой скоростью передачи данных, чем в электронных средствах связи.

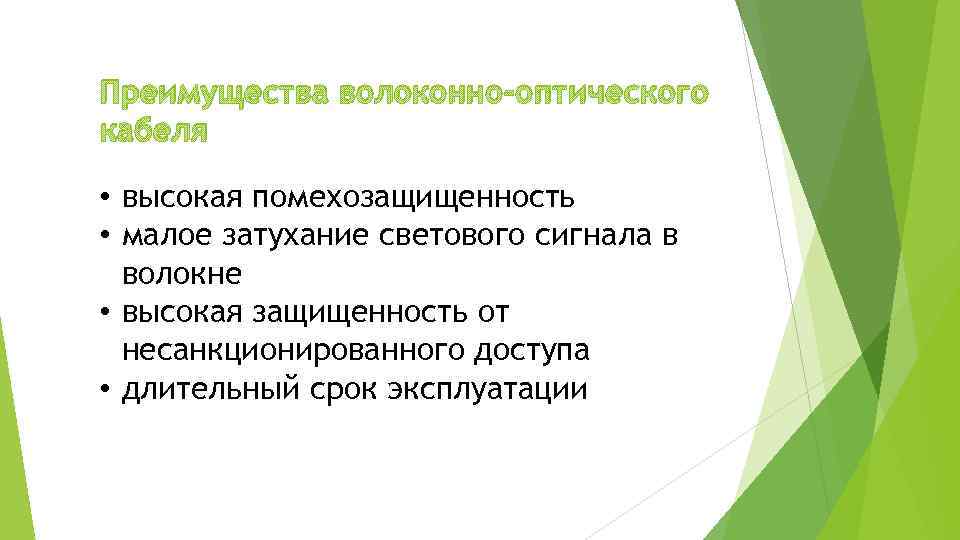

Преимущества волоконно-оптического кабеля • высокая помехозащищенность • малое затухание светового сигнала в волокне • высокая защищенность от несанкционированного доступа • длительный срок эксплуатации

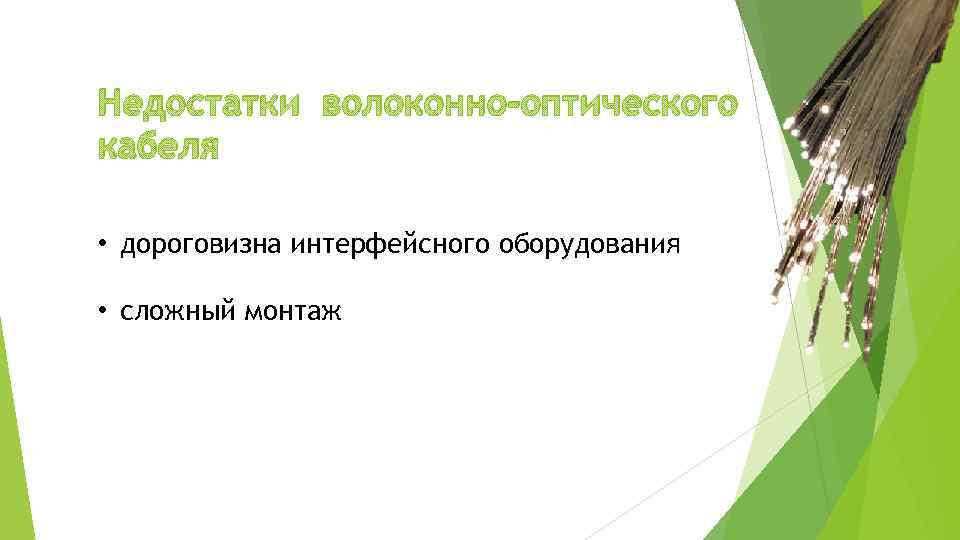

Недостатки волоконно-оптического кабеля • дороговизна интерфейсного оборудования • сложный монтаж

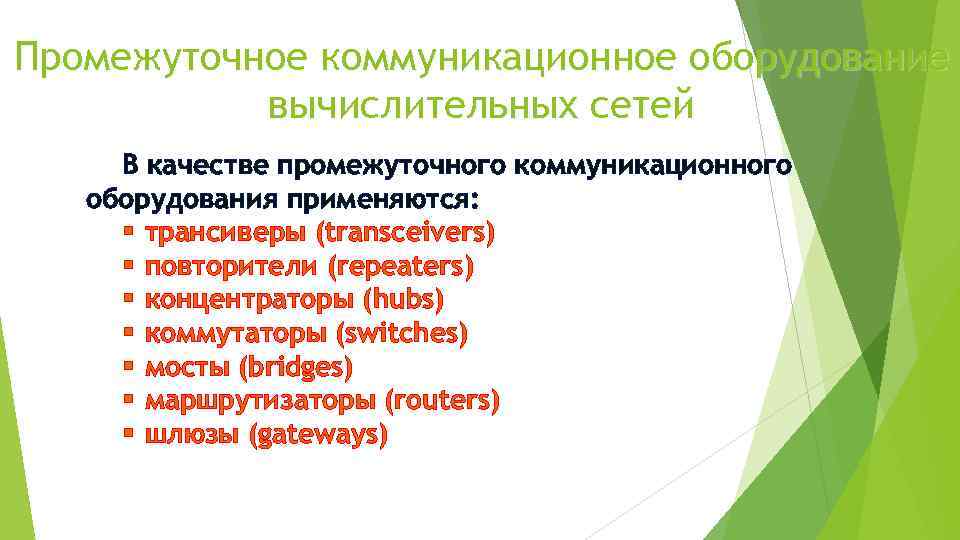

Промежуточное коммуникационное оборудование вычислительных сетей В качестве промежуточного коммуникационного оборудования применяются: § трансиверы (transceivers) § повторители (repeaters) § концентраторы (hubs) § коммутаторы (switches) § мосты (bridges) § маршрутизаторы (routers) § шлюзы (gateways)

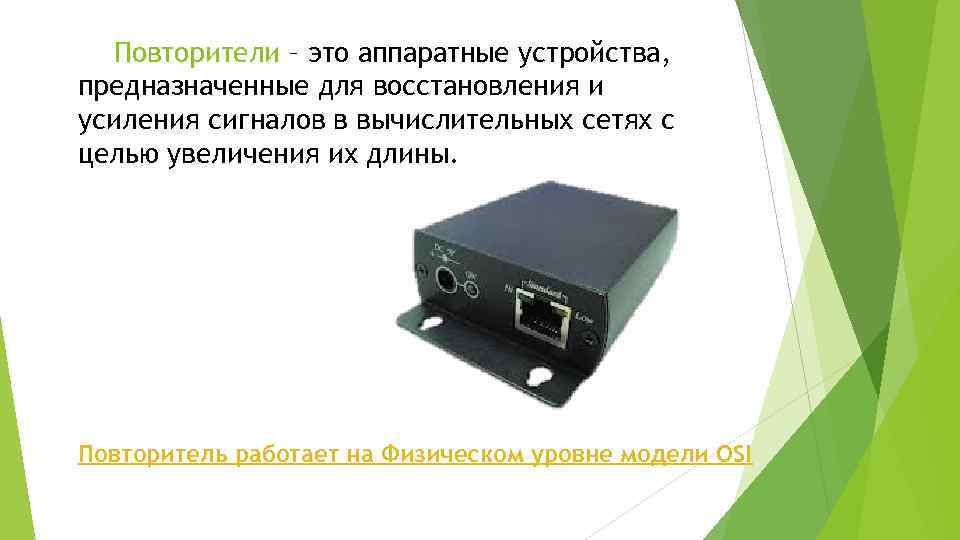

Повторители – это аппаратные устройства, предназначенные для восстановления и усиления сигналов в вычислительных сетях с целью увеличения их длины. Повторитель работает на Физическом уровне модели OSI

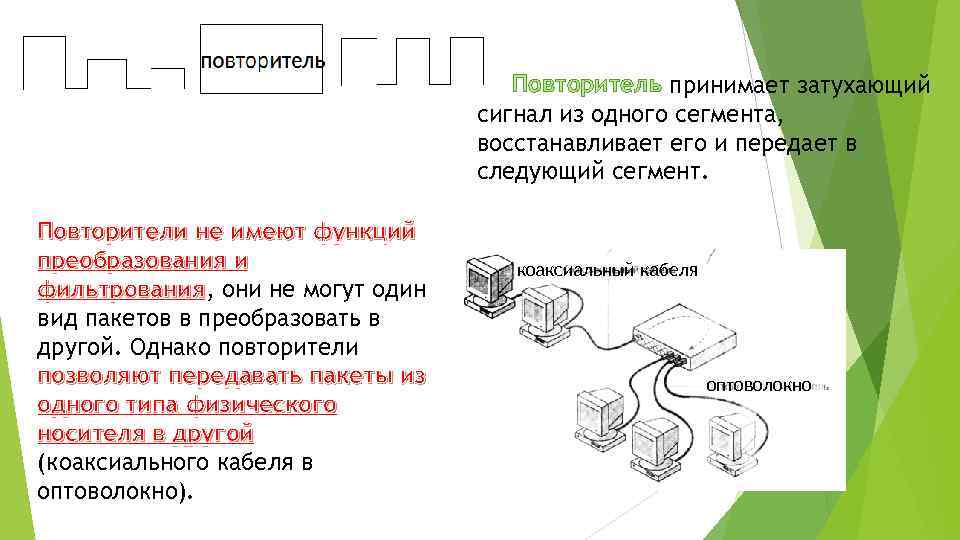

Повторитель принимает затухающий сигнал из одного сегмента, восстанавливает его и передает в следующий сегмент. Повторители не имеют функций преобразования и фильтрования, они не могут один фильтрования вид пакетов в преобразовать в другой. Однако повторители позволяют передавать пакеты из одного типа физического носителя в другой (коаксиального кабеля в оптоволокно). коаксиальный кабеля оптоволокно
Трансиверы или приемопередатчики – это аппаратные устройства, служащие для двунаправленной передачи между адаптером и сетевым кабелем или двумя сегментами кабеля. Основной функцией трансивера является усиление сигналов. Трансивер преобразует поток параллельных данных, пересылаемый по шине компьютера, в поток последовательных данных, пересылаемый по кабелю, соединяющему компьютеры. Трансиверы работает на Физическом уровне модели OSI

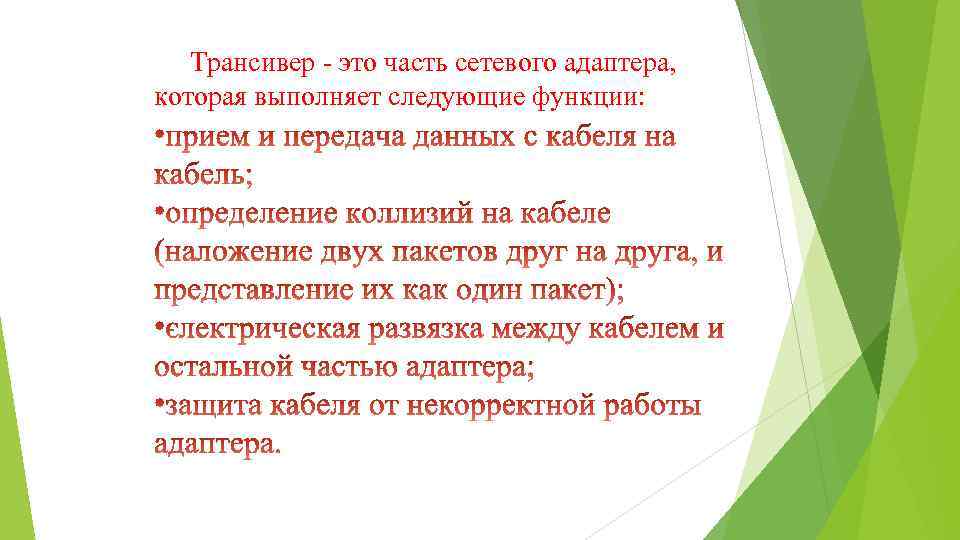

Трансивер - это часть сетевого адаптера, которая выполняет следующие функции:

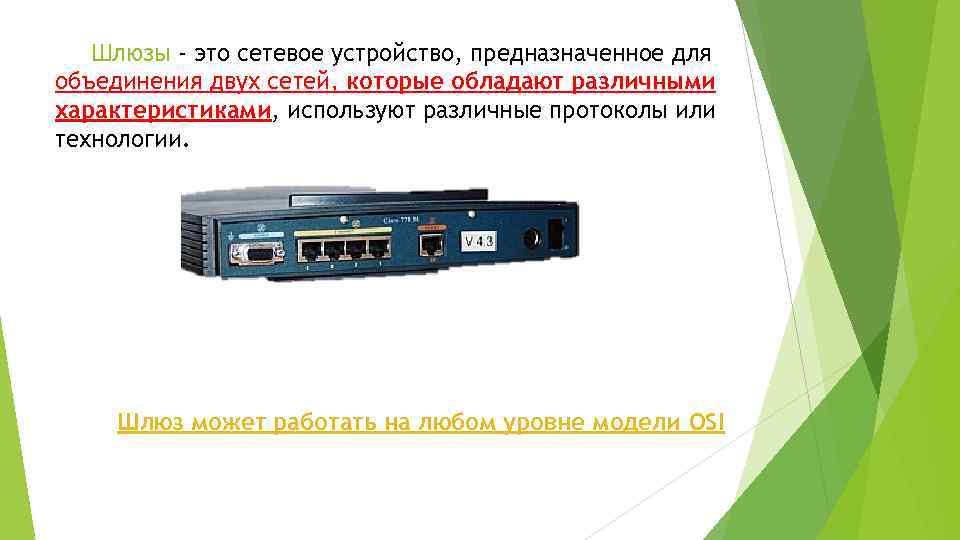

Шлюзы - это сетевое устройство, предназначенное для объединения двух сетей, которые обладают различными характеристиками, используют различные протоколы или технологии. Шлюз может работать на любом уровне модели OSI
Шлюз может быть выполнен программно или аппаратно, а также возможна гибридная реализация. Часто шлюз, выполняется в виде программного обеспечения, устанавливаемого на роутер, для крупных сетей, использующих различные среды передачи и передающие большой объем данных обычно применяется отдельное устройство. Пример сети с шлюзом между сотовой сетью и Ethernet
Концентраторы – это аппаратные устройства множественного доступа, которые объединяют в одной точке отдельные физические отрезки кабеля, образуют общую среду передачи данных или физические сегменты сети. Концентратор работает на Физическом уровне модели OSI

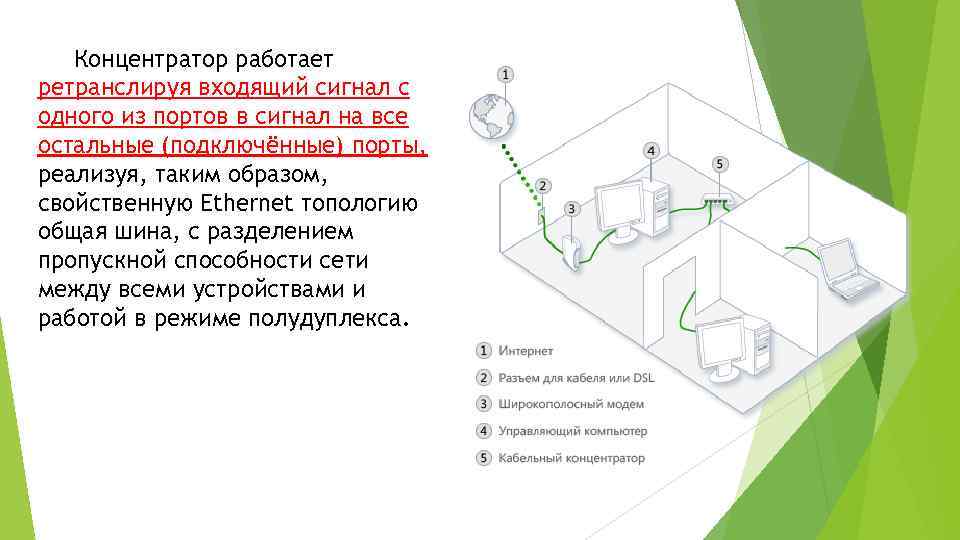

Концентратор работает ретранслируя входящий сигнал с одного из портов в сигнал на все остальные (подключённые) порты, реализуя, таким образом, свойственную Ethernet топологию общая шина, c разделением пропускной способности сети между всеми устройствами и работой в режиме полудуплекса.

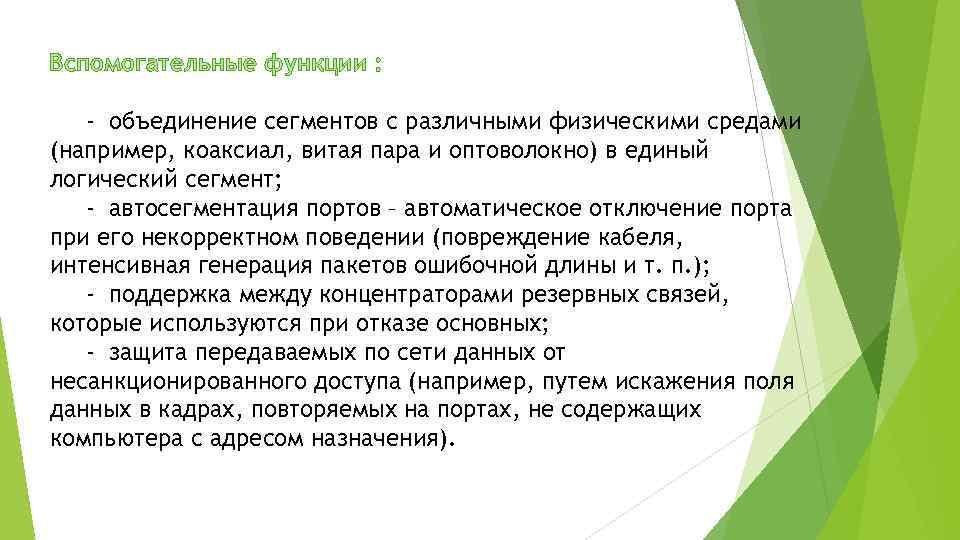

Вспомогательные функции : - объединение сегментов с различными физическими средами (например, коаксиал, витая пара и оптоволокно) в единый логический сегмент; - автосегментация портов – автоматическое отключение порта при его некорректном поведении (повреждение кабеля, интенсивная генерация пакетов ошибочной длины и т. п. ); - поддержка между концентраторами резервных связей, которые используются при отказе основных; - защита передаваемых по сети данных от несанкционированного доступа (например, путем искажения поля данных в кадрах, повторяемых на портах, не содержащих компьютера с адресом назначения).
Коммутаторы - это программно – аппаратные устройства, которые делят общую среду передачи данных на логические сегменты. Логический сегмент образуется путем объединения нескольких физических сегментов с помощью концентраторов. Каждый логический сегмент подключается к отдельному порту коммутатора. Коммутатор работает на канальном уровне модели OSI

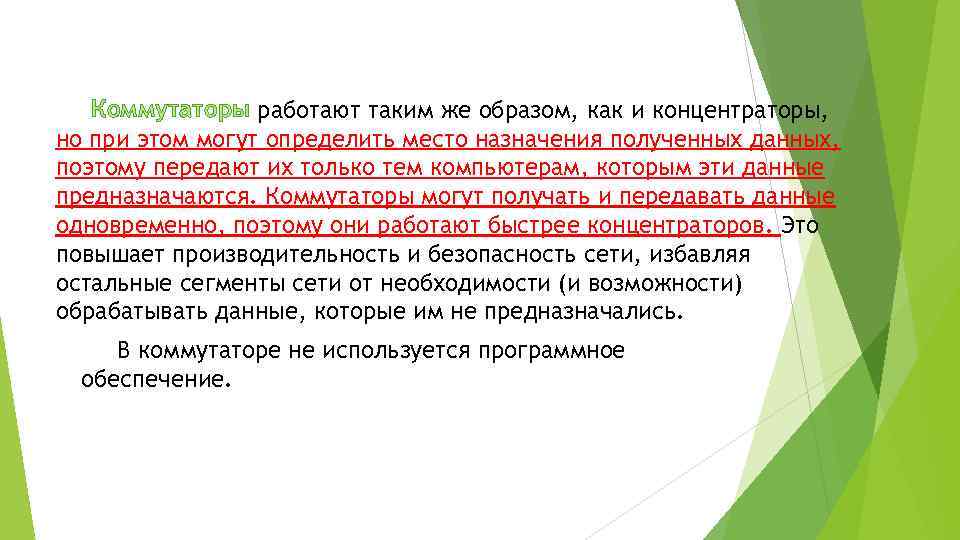

Коммутаторы работают таким же образом, как и концентраторы, но при этом могут определить место назначения полученных данных, поэтому передают их только тем компьютерам, которым эти данные предназначаются. Коммутаторы могут получать и передавать данные одновременно, поэтому они работают быстрее концентраторов. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались. В коммутаторе не используется программное обеспечение.

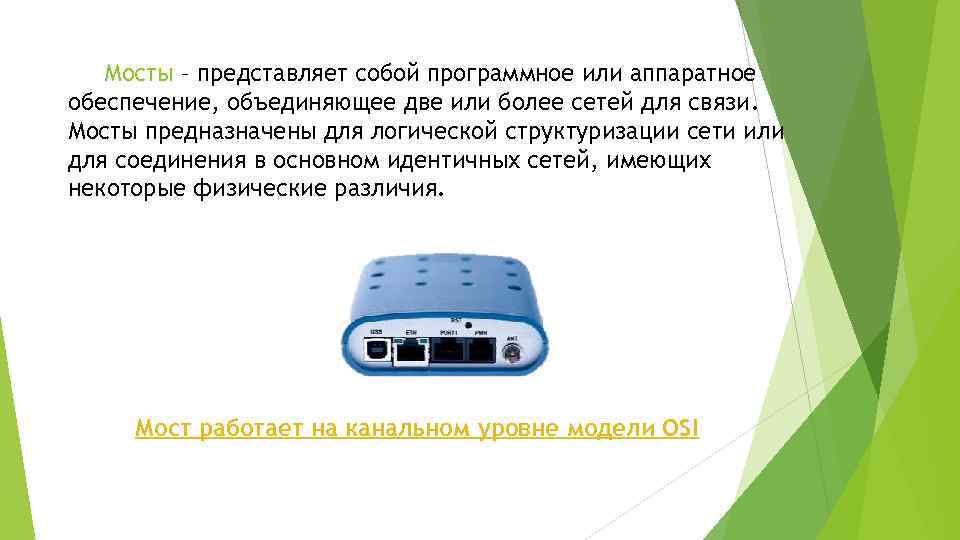

Мосты – представляет собой программное или аппаратное обеспечение, объединяющее две или более сетей для связи. Мосты предназначены для логической структуризации сети или для соединения в основном идентичных сетей, имеющих некоторые физические различия. Мост работает на канальном уровне модели OSI

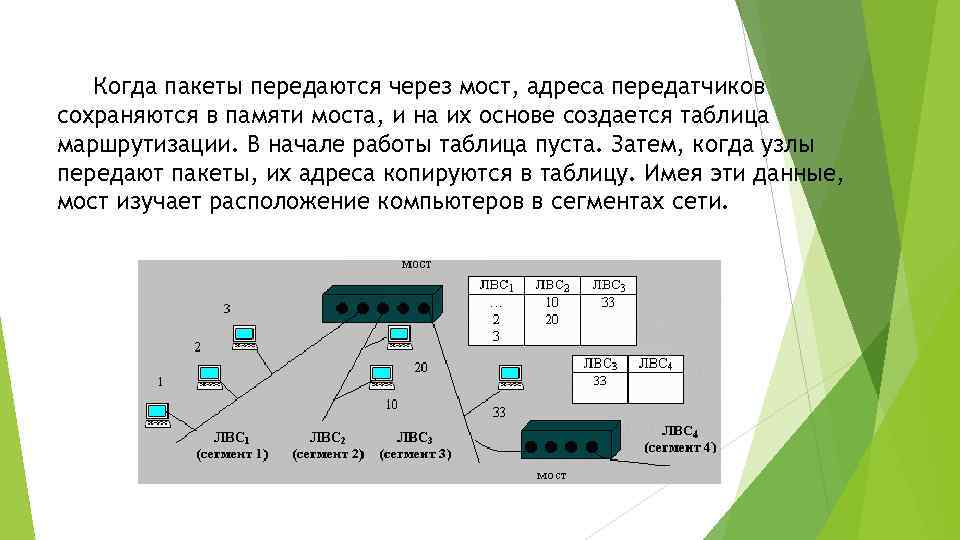

Когда пакеты передаются через мост, адреса передатчиков сохраняются в памяти моста, и на их основе создается таблица маршрутизации. В начале работы таблица пуста. Затем, когда узлы передают пакеты, их адреса копируются в таблицу. Имея эти данные, мост изучает расположение компьютеров в сегментах сети.

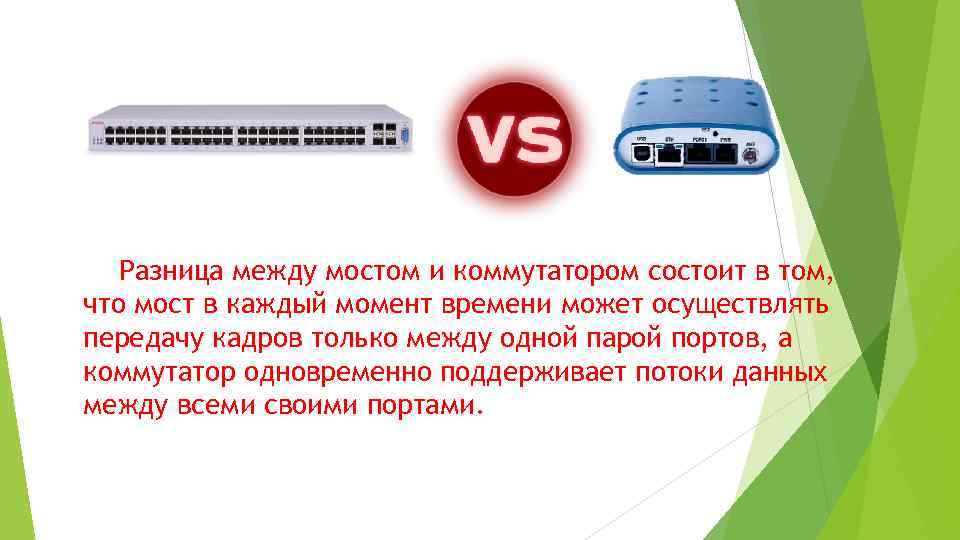

Разница между мостом и коммутатором состоит в том, что мост в каждый момент времени может осуществлять передачу кадров только между одной парой портов, а коммутатор одновременно поддерживает потоки данных между всеми своими портами.

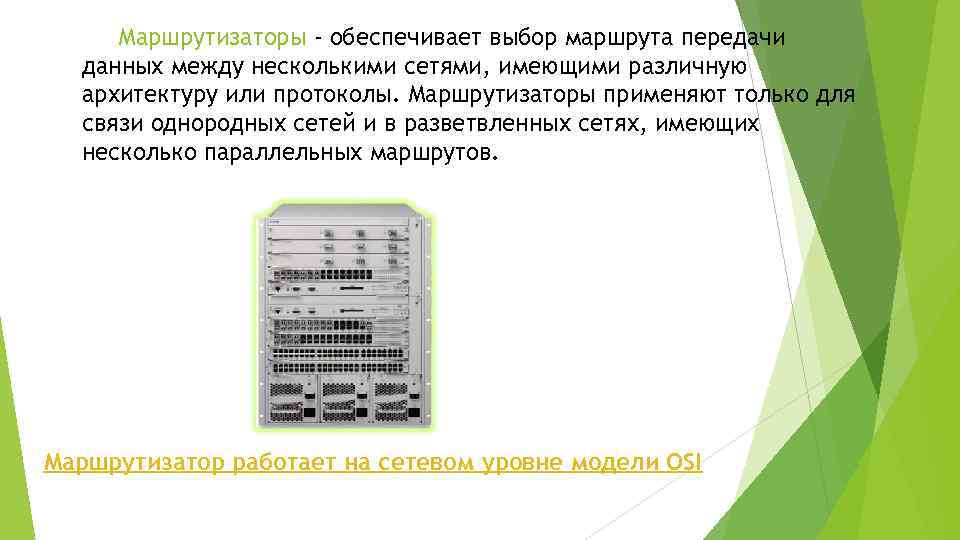

Маршрутизаторы - обеспечивает выбор маршрута передачи данных между несколькими сетями, имеющими различную архитектуру или протоколы. Маршрутизаторы применяют только для связи однородных сетей и в разветвленных сетях, имеющих несколько параллельных маршрутов. Маршрутизатор работает на сетевом уровне модели OSI

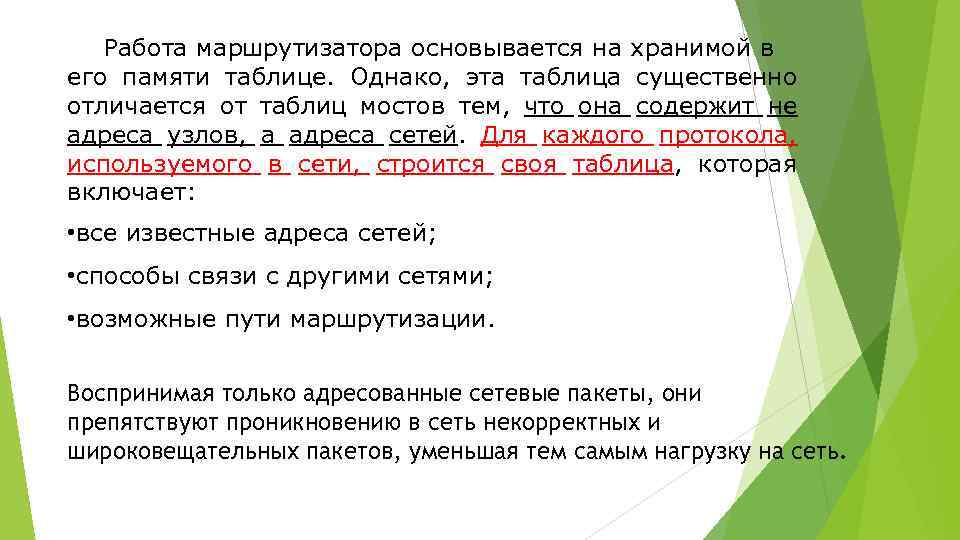

Работа маршрутизатора основывается на хранимой в его памяти таблице. Однако, эта таблица существенно отличается от таблиц мостов тем, что она содержит не адреса узлов, а адреса сетей. Для каждого протокола, используемого в сети, строится своя таблица, которая включает: • все известные адреса сетей; • способы связи с другими сетями; • возможные пути маршрутизации. Воспринимая только адресованные сетевые пакеты, они препятствуют проникновению в сеть некорректных и широковещательных пакетов, уменьшая тем самым нагрузку на сеть.
