По статической функции несущие самонесущие ненесущие Внутренние несущие

По статической функции: несущие, самонесущие, ненесущие Внутренние несущие стены Перегородки Наружные несущие стены Самонесущие Или ненесущие Стеновая конструктивная система (бескаркасная) Поперечно-стеновая конструктивная схема

Нагрузки и воздействия на наружные стены P 1 - собственная масса стены; P 2 - вертикальная нагрузка от перекрытия; P 3 и М - вертикальная нагрузка и изгибающий момент от балконной плиты; W - давление ветра; R - солнечная радиация; А - атмосферные осадки; DT и DW - переменные температура и влажность воздуха; L 1 , L 2 - внешний и внутренний шум; S 1, S 2 - сейсмические воздействия; Q - тепловой поток; E - поток пара

Продольно-стеновая конструктивная схема Привязка несущих стен (нс) Поперечно-стеновая конструктивная схема Привязка самонесущих (снс) Перекрестно-стеновая конструктивная схема Привязка ненесущих, навесных стен

Ненесущие, навесные стены

СНи. П 23 -02 -2003 «Тепловая защита зданий» СП 23 -101 -2004 — «Свод правил по проектированию тепловой защиты здания» Энергетическая эффективность здания, классы А, В, С, D, Е Теплотехнические коэффициенты: 1. Коэффициент теплопроводности. Сопротивление теплопередаче. 2. Коэффициент паропроницаемости. Сопротивление паропроницанию 3. Воздухопроницаемость. 4. Коэффициент теплоусвоения.

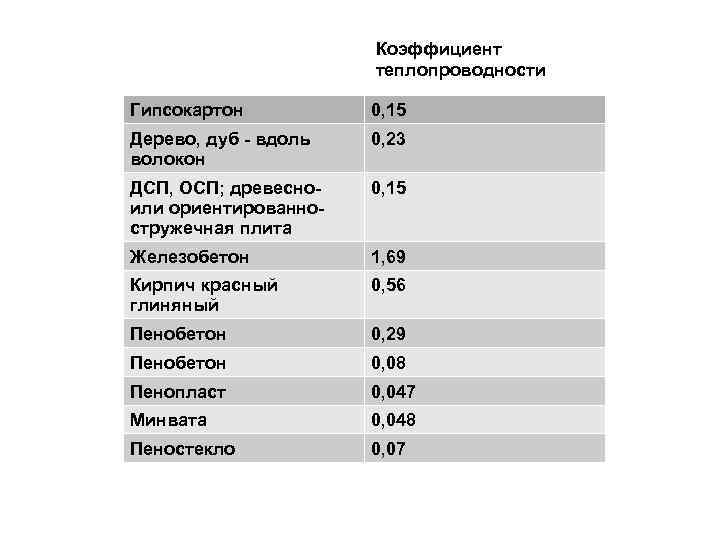

Коэффициент теплопроводности Гипсокартон 0, 15 Дерево, дуб - вдоль волокон 0, 23 ДСП, ОСП; древесноили ориентированностружечная плита 0, 15 Железобетон 1, 69 Кирпич красный глиняный 0, 56 Пенобетон 0, 29 Пенобетон 0, 08 Пенопласт 0, 047 Минвата 0, 048 Пеностекло 0, 07

По расположению утеплителя: Внутри конструкции стены По наружной поверхности стены По внутренней поверхности стены

Схемы основных конструктивных решений утепленных наружных стен (по расположению утеплителя) 1. внутренний конструкционный слой 2. наружный конструкционный слой 3. утеплитель 4. воздушный зазор 5. защитно-декоративный слой 6. навесной экран облицовка, защитно-декоративный 7. пароизоляция 8. гидроветрозащита 9. гибкая связь 10. гибкая связь с фиксатором 11. жесткая связь 12. дюбель 13. подоблицовочная конструкция

Многослойные конструкции стен + _ + _

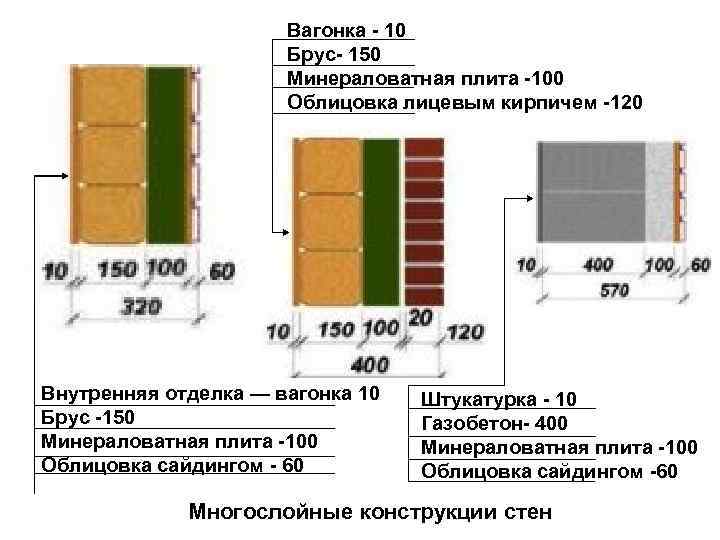

Вагонка - 10 Брус- 150 Минераловатная плита -100 Облицовка лицевым кирпичем -120 Внутренняя отделка — вагонка 10 Брус -150 Минераловатная плита -100 Облицовка сайдингом - 60 Штукатурка - 10 Газобетон- 400 Минераловатная плита -100 Облицовка сайдингом -60 Многослойные конструкции стен

Стены из штучных каменных материалов (каменные стены ручной кладки) а. Полнотелые керамические и селикатные кирпичи б. Эффективные многодырчатые в. Керамические блоки со щелевыми пустотами г. Бетонные стеновые блоки пустотные (из керамзитобетона) и сплошные (из ячеистых бетонов)

Элементы кирпичной кладки 1. вертикальный шов 2. горизонтальный шов 3. наружная, лицевая верста 4. забутовка (забутка) 5. внутренняя верста 6. тычковый ряд 7. ложковый ряд Толщина сплошной кирпичной стены 1. 120 мм 2. 250 мм 3. 380 мм 4. 510 мм 5. 640 мм (шов горизонтальный около 12 мм, вертикальный 10 мм)

Железобетонная связевая рамка Кирпичная кладка Жб плита перекрытия Жб перемычка Противопож. рассечка из негор. утепл. . Гибкая связь из стали или стеклопластика жб. перемычка Пенополистирольный утеплитель Противопож. рассечка из негор. утеплителя

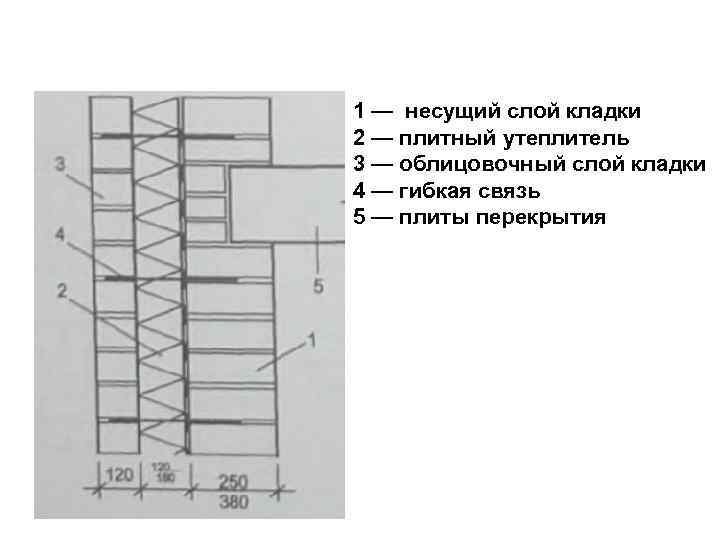

1 — несущий слой кладки 2 — плитный утеплитель 3 — облицовочный слой кладки 4 — гибкая связь 5 — плиты перекрытия

Детали каменных стен Карниз Утепление торца плит перекрытия цоколь

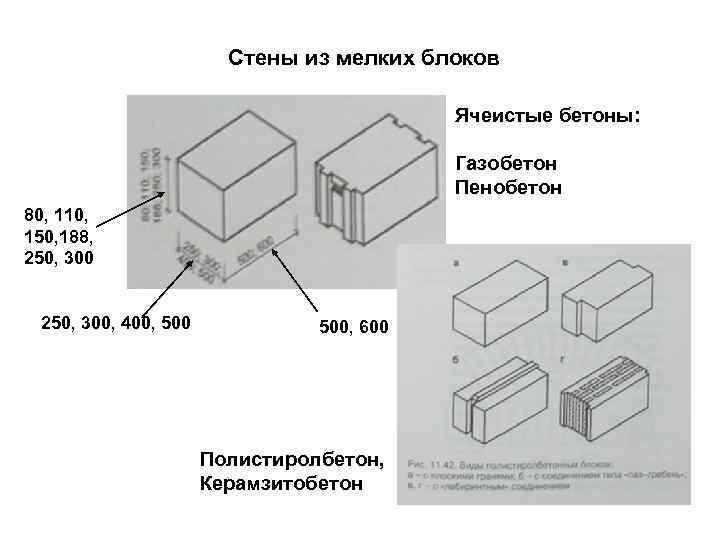

Стены из мелких блоков Ячеистые бетоны: Газобетон Пенобетон 80, 110, 150, 188, 250, 300, 400, 500, 600 Полистиролбетон, Керамзитобетон

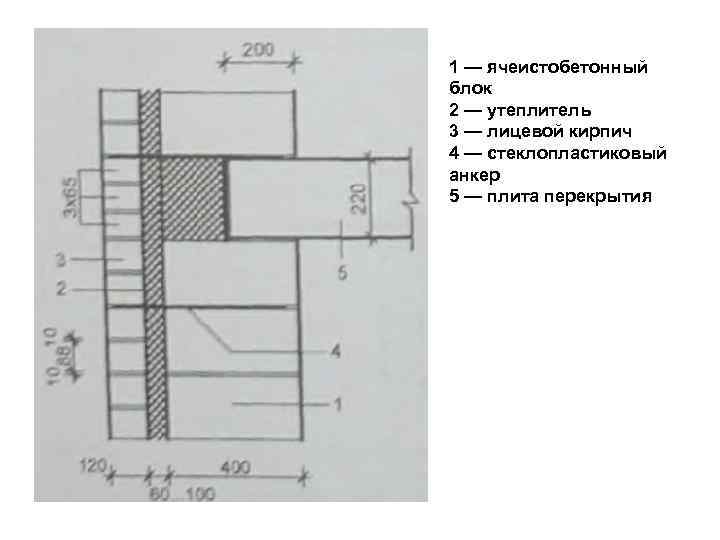

1 — ячеистобетонный блок 2 — утеплитель 3 — лицевой кирпич 4 — стеклопластиковый анкер 5 — плита перекрытия

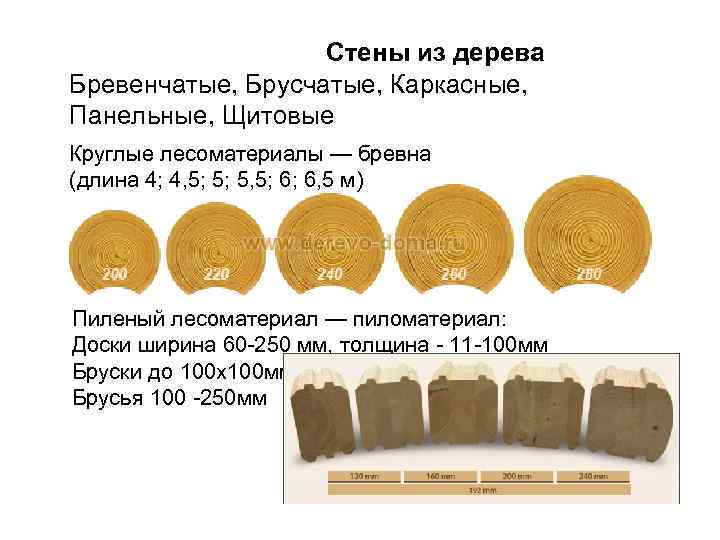

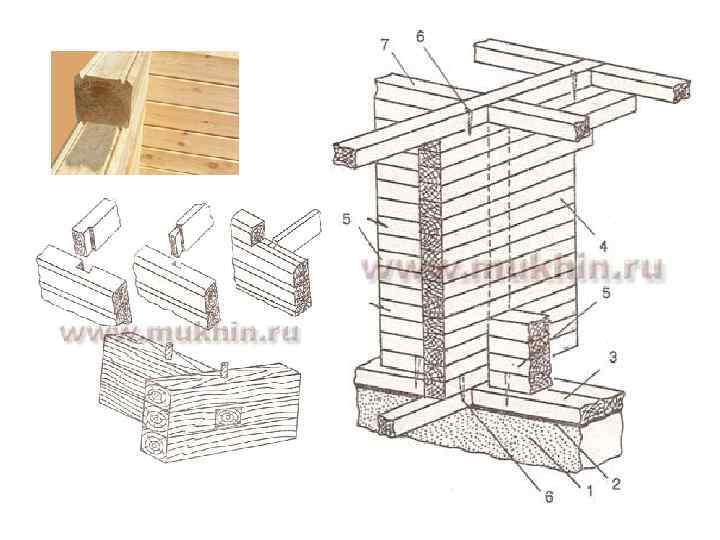

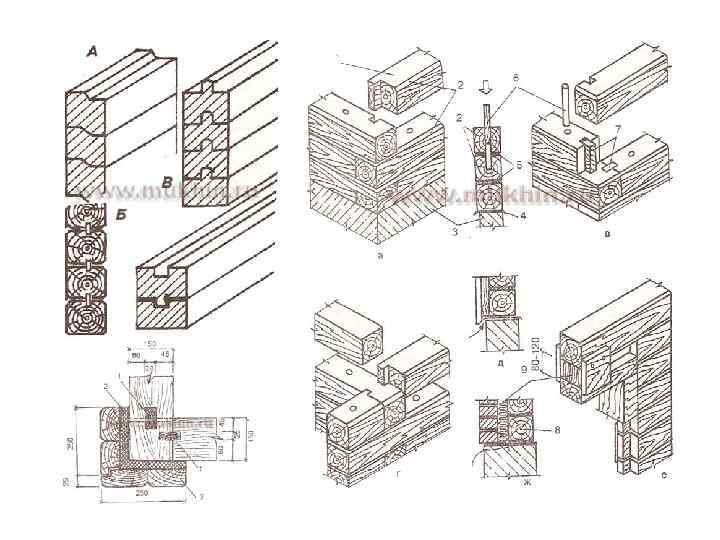

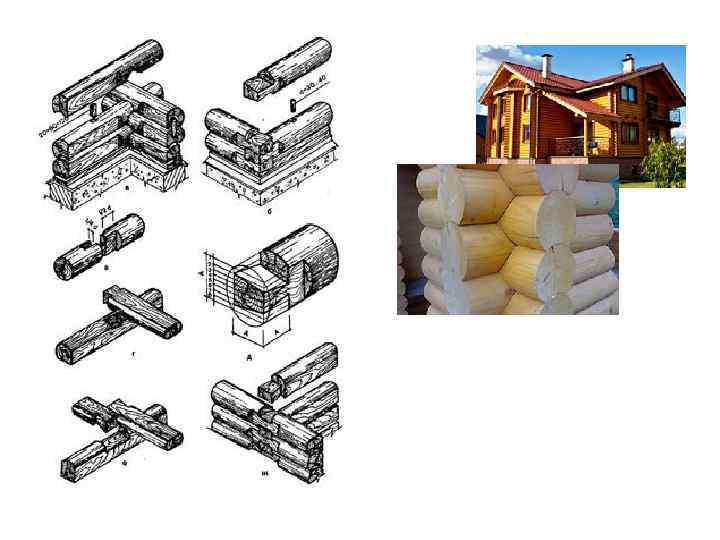

Стены из дерева Бревенчатые, Брусчатые, Каркасные, Панельные, Щитовые Круглые лесоматериалы — бревна (длина 4; 4, 5; 5; 5, 5; 6; 6, 5 м) Пиленый лесоматериал — пиломатериал: Доски ширина 60 -250 мм, толщина - 11 -100 мм Бруски до 100 х100 мм Брусья 100 -250 мм
