ПНЕВМАТИЧЕСКИЕ СРЕДСТВА ИЗМЕРЕНИЙ Основные преимущества высокая точность надежность

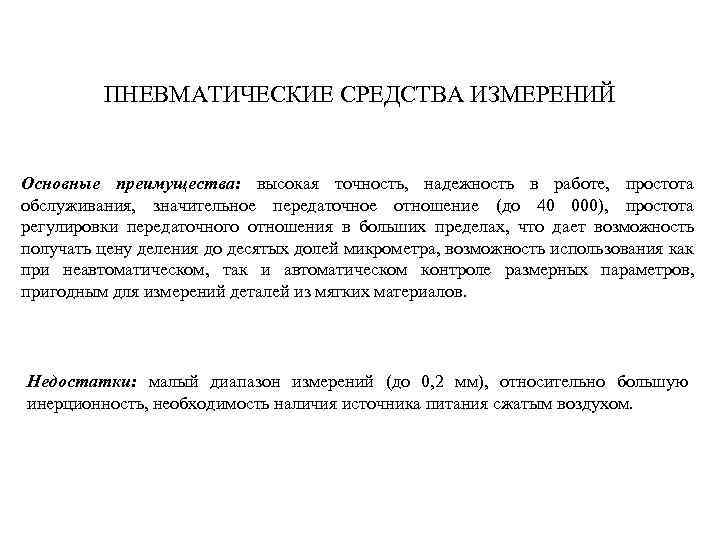

ПНЕВМАТИЧЕСКИЕ СРЕДСТВА ИЗМЕРЕНИЙ Основные преимущества: высокая точность, надежность в работе, простота обслуживания, значительное передаточное отношение (до 40 000), простота регулировки передаточного отношения в больших пределах, что дает возможность получать цену деления до десятых долей микрометра, возможность использования как при неавтоматическом, так и автоматическом контроле размерных параметров, пригодным для измерений деталей из мягких материалов. Недостатки: малый диапазон измерений (до 0, 2 мм), относительно большую инерционность, необходимость наличия источника питания сжатым воздухом.

ПРИНЦИП РАБОТЫ Принцип измерений - зависимость давления или расхода воздуха от площади поперечного сечения выходного отверстия. h = f(z) или после преобразования Характеристика пневматического измерительного прибора

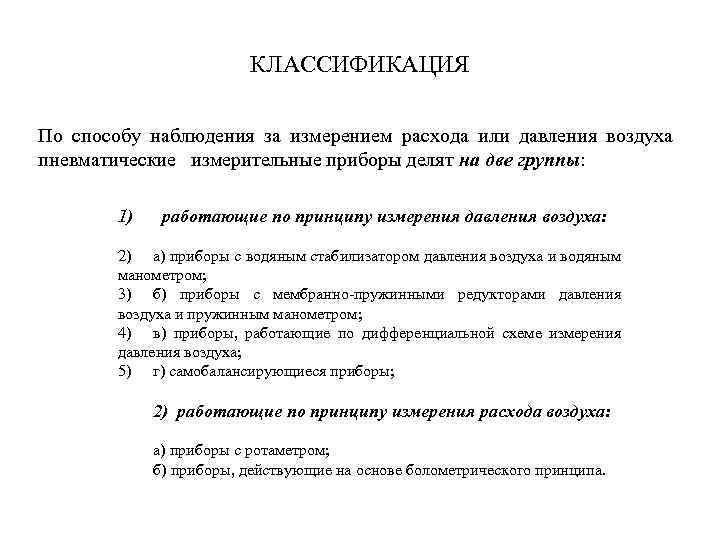

КЛАССИФИКАЦИЯ По способу наблюдения за измерением расхода или давления воздуха пневматические измерительные приборы делят на две группы: 1) работающие по принципу измерения давления воздуха: 2) а) приборы с водяным стабилизатором давления воздуха и водяным манометром; 3) б) приборы с мембранно-пружинными редукторами давления воздуха и пружинным манометром; 4) в) приборы, работающие по дифференциальной схеме измерения давления воздуха; 5) г) самобалансирующиеся приборы; 2) работающие по принципу измерения расхода воздуха: а) приборы с ротаметром; б) приборы, действующие на основе болометрического принципа.

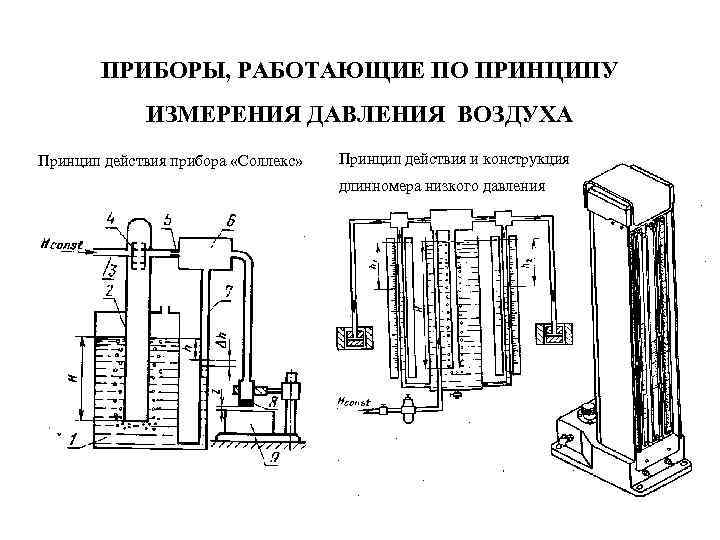

ПРИБОРЫ, РАБОТАЮЩИЕ ПО ПРИНЦИПУ ИЗМЕРЕНИЯ ДАВЛЕНИЯ ВОЗДУХА Принцип действия прибора «Соллекс» Принцип действия и конструкция длинномера низкого давления

Прибор с мембранно-пружинным редуктором давления воздуха и пружинным манометром Схема прибора с пружинным редуктором давления воздуха и манометрами с трубчатыми пружинами Схема мембранно-пружинного стабилизатора давления воздуха

Приборы, работающие по дифференциальной схеме измерения давления воздуха Схема дифференциального прибора с мембраной Дифференциальный прибор с сильфоном

Приборы самобалансирующиеся Схема самобалансирующегося или компенсационного пневматического прибора

ПРИБОРЫ, РАБОТАЮЩИЕ ПО ПРИНЦИПУ ИЗМЕРЕНИЯ РАСХОДА ВОЗДУХА Пневматический длиномер высокого давления ротаметрического типа Упрощенная схема электротермического пневматического прибора с постоянным напряжением накала нагреваемой проволочки

ОБЛАСТЬ ПРИМЕНЕНИЯ ПНЕВМАТИЧЕСКИХ ПРИБОРОВ Измерения внутренних размеров Метод непосредственного измерения отверстий

ОБЛАСТЬ ПРИМЕНЕНИЯ ПНЕВМАТИЧЕСКИХ ПРИБОРОВ Измерение наружных размеров Схемы измерения пневматической скобой

ОБЛАСТЬ ПРИМЕНЕНИЯ ПНЕВМАТИЧЕСКИХ ПРИБОРОВ Измерение наружных размеров Схема и характеристика эжекторной системы для автоматического контроля размеров Измерительная головка с соплом-заслонкой для контактных пневматических измерений
