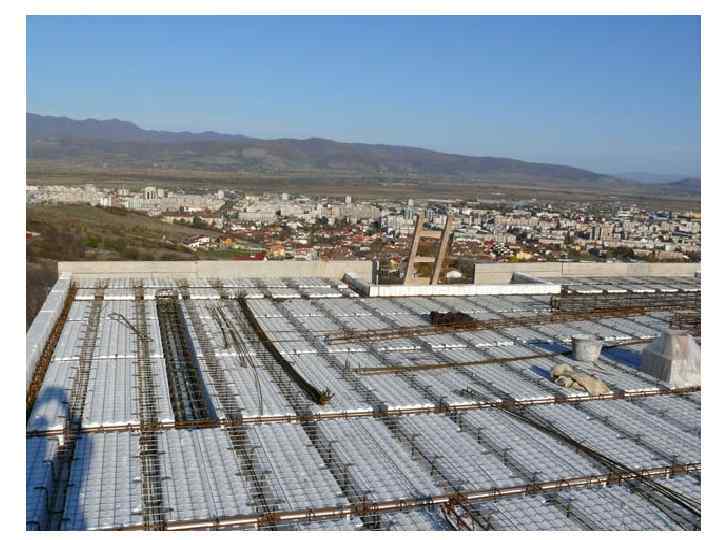

Плоские железобетонные монолитные перекрытия многоэтажных зданий
а) при толщине плиты более 100 мм б) при толщине плиты менее 100 мм

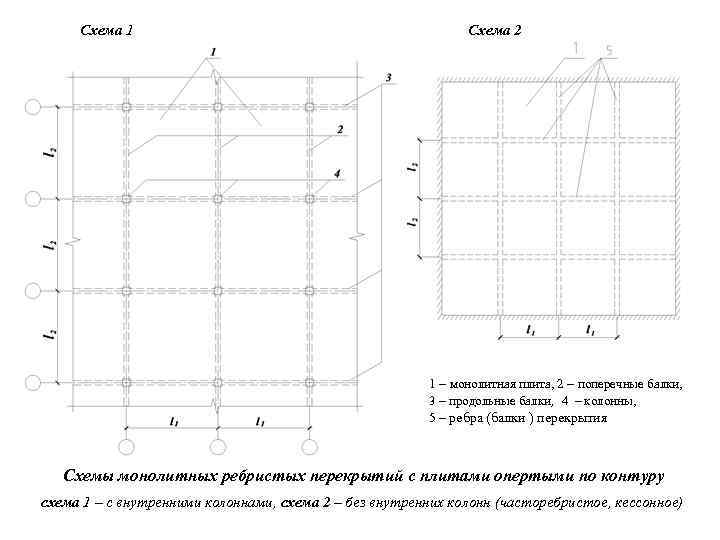

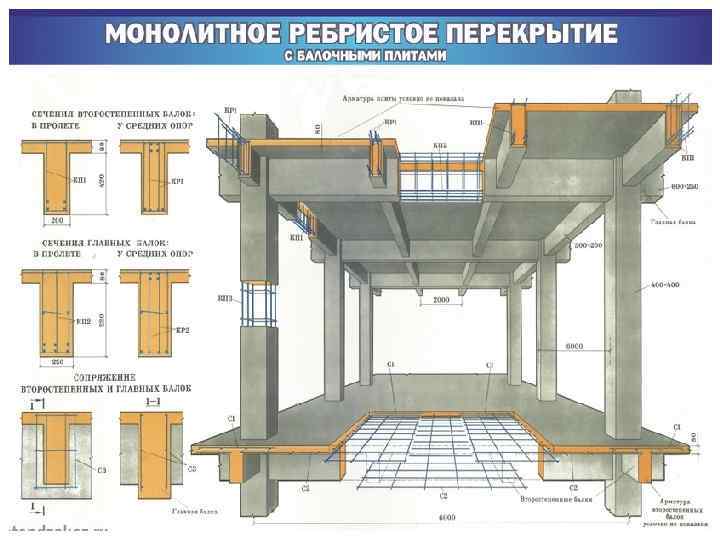

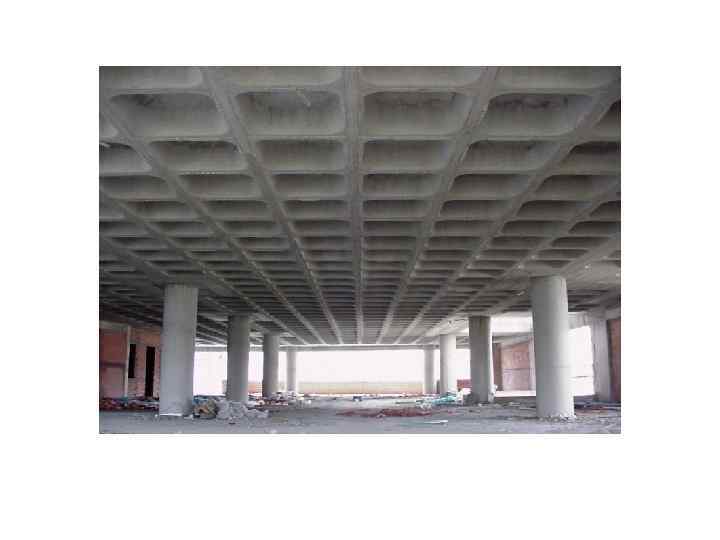

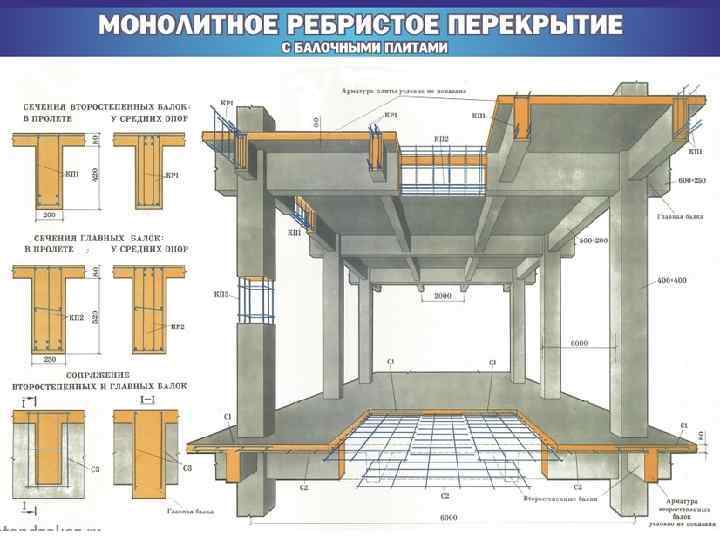

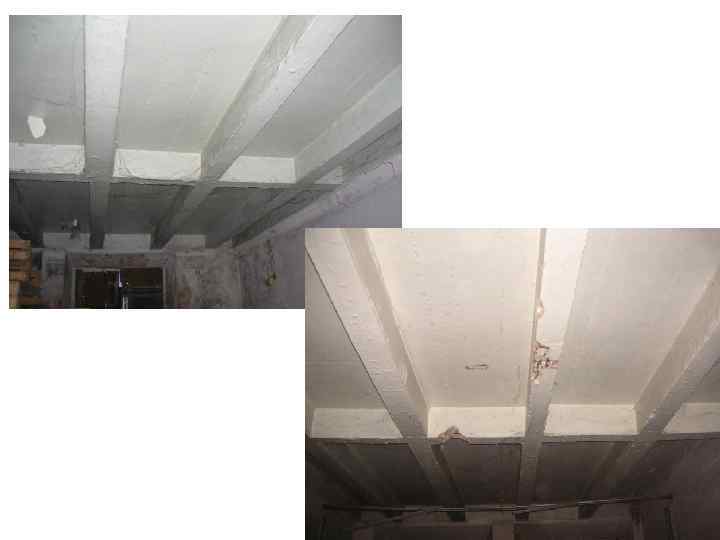

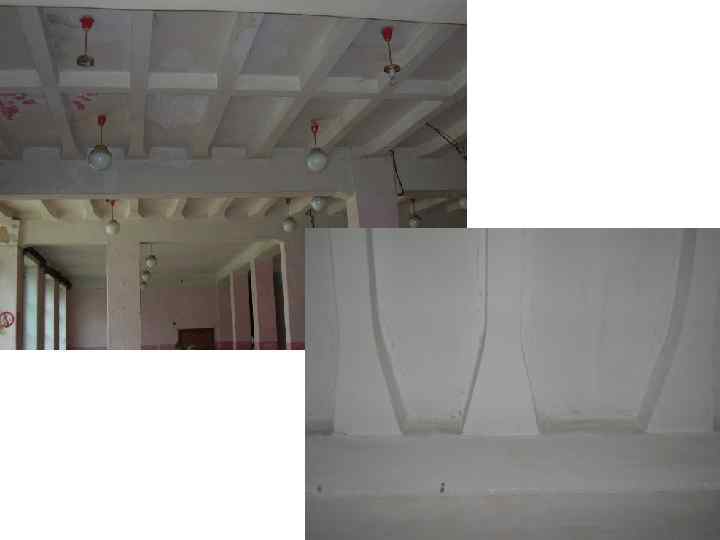

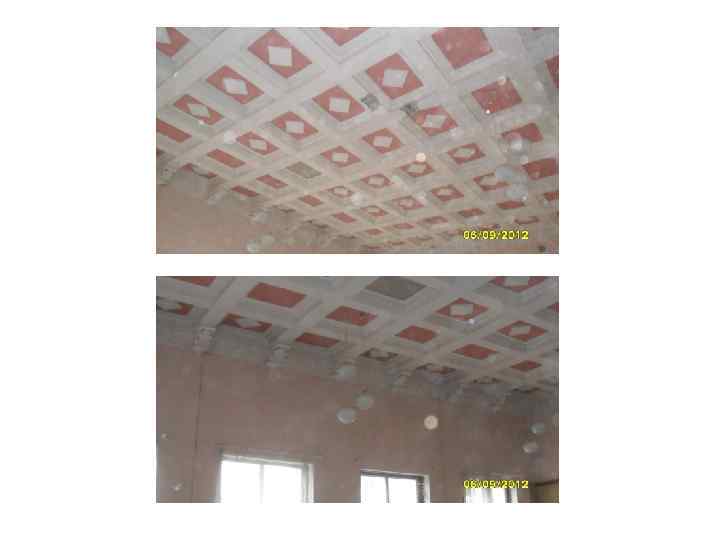

Схема 1 Схема 2 1 – монолитная плита, 2 – поперечные балки, 3 – продольные балки, 4 – колонны, 5 – ребра (балки ) перекрытия Схемы монолитных ребристых перекрытий с плитами опертыми по контуру схема 1 – с внутренними колоннами, схема 2 – без внутренних колонн (часторебристое, кессонное)
а) б) Схемы образования трещин в плитах опертых по контуру 1 – трещины на нижней поверхности плиты, 2 – трещины на верхней поверхности плиты
К расчету плит опертых по контуру по методу предельного равновесия

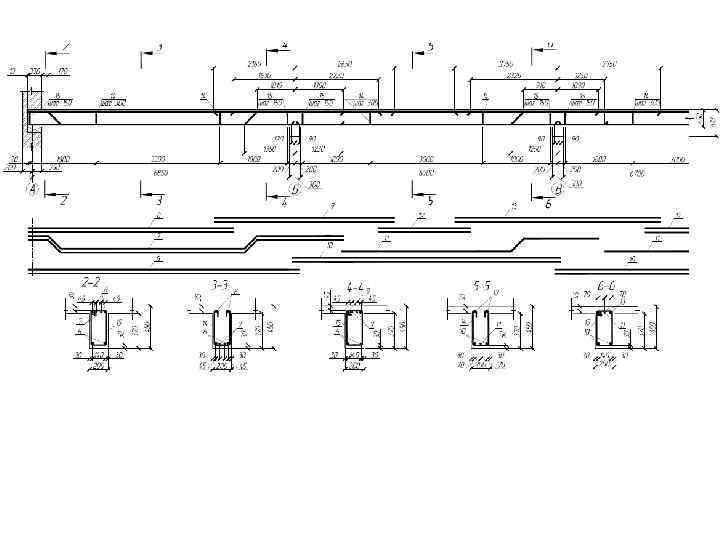

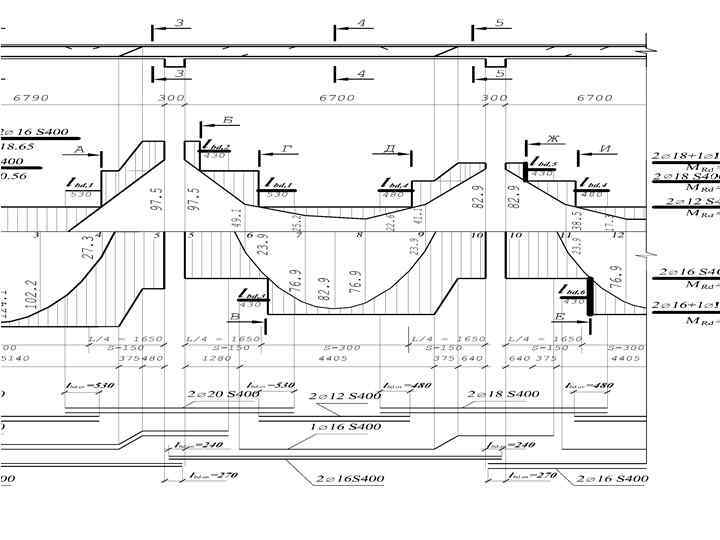

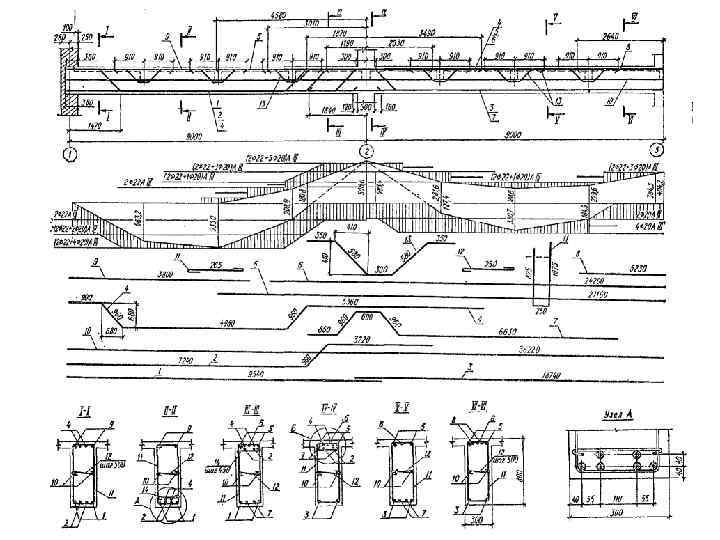

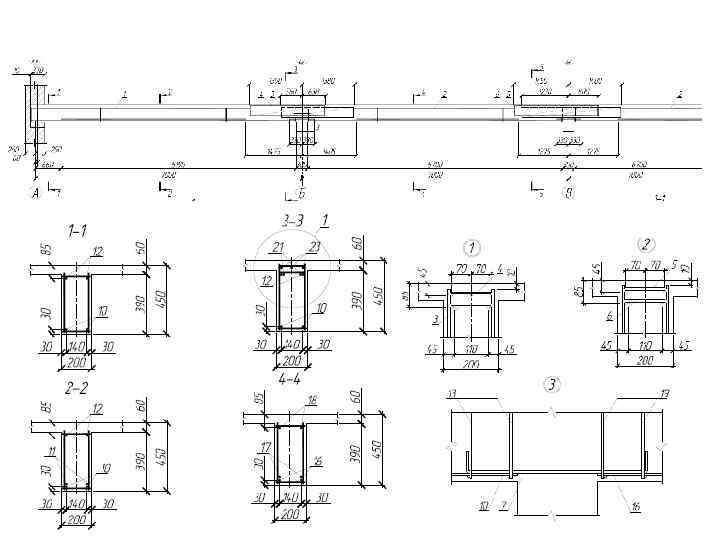

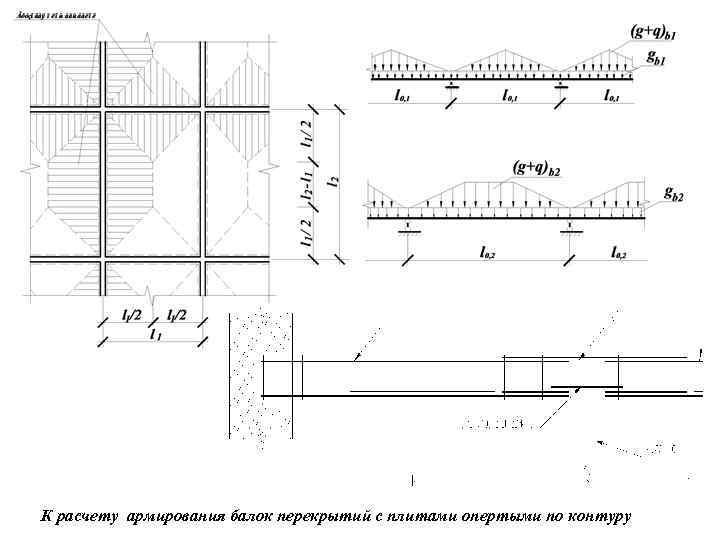

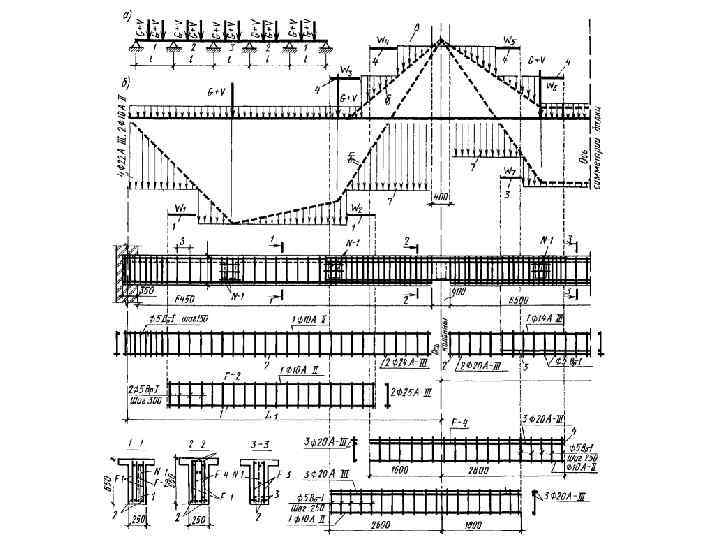

К расчету армирования балок перекрытий с плитами опертыми по контуру
Безбалочные монолитные перекрытия
1 – монолитная плита; 2 – несущая стена; 3 – колонны; 4 – полукапитель; 5 – ненесущая стена; 6 – капитель Конструкция безбалочного монолитного перекрытия

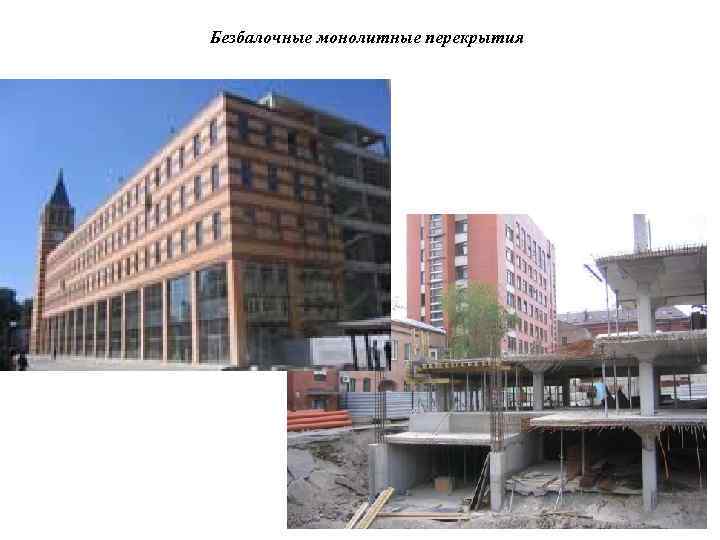

Общий вид безбалочного перекрытия торгово-делового центра «Босфор» в Днепропетровске
Детали опирания плиты по наружному контуру здания Детали опирания плиты на капители колонн
Безбалочное монолитнное перекрытие гостиницы «Виру» в Таллине со скрытыми капителями
а) б) Схемы образования линейных пластических шарниров а) – при полосовой нагрузке, б) – при сплошной нагрузке; 1 – опорный пластический шарнир, 2 – пролетный пластический шарнир

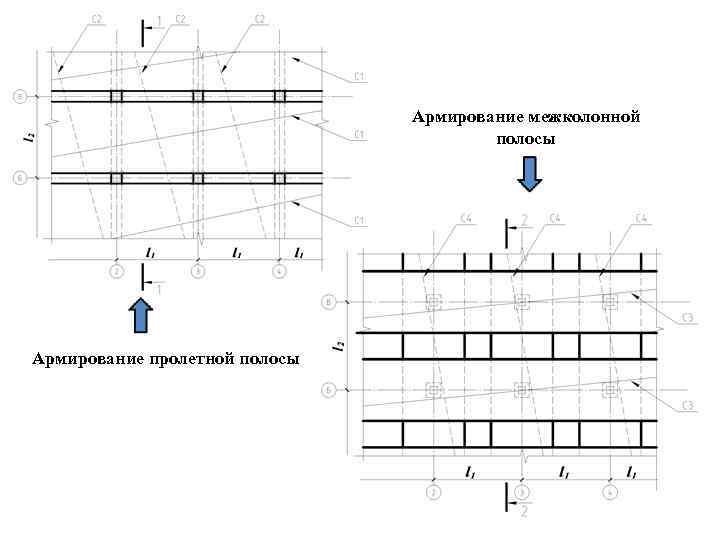

Армирование межколонной полосы Армирование пролетной полосы
Армирование монолитного безбалочного перекрытия
